Động Cơ Giảm Tốc 2HP 1.5Kw 1/60

Động cơ giảm tốc 2HP 1.5kW 1/60 là motor 3 pha 4 cực 1.5kW gắn hộp số giảm 60 lần: trục ra ~23,3 – 25,0 v/p, mô-men ~583 Nm.

Có bản chân đế GH, mặt bích GV trục 28, 32, 40mm; hộp trục vít WPDS80, NMRV75; bản tải nặng R57 (i = 57.29); trục vuông góc KA47 (i = 63.30).

Mục lục

• 1. Thông số kỹ thuật động cơ giảm tốc 1.5kW 1/60
• 2. Phân loại động cơ giảm tốc 1.5kW 1/60
• 3. Ứng dụng của động cơ giảm tốc 1.5kW tỉ số truyền 1/60
• 4. Thông số điện và hiệu suất motor giảm tốc 1.5kW 2HP 1/60
• 5. Ưu điểm của hộp số giảm tốc 1.5kW ratio 60
• 6. Câu hỏi thường gặp về động cơ giảm tốc 2HP 1.5kW 1/60

1. Thông số kỹ thuật động cơ giảm tốc 1.5kW 1/60

• Điện áp: 3 pha 220V/380V, 50 Hz.
• Tốc độ trục ra: 1400 / 60 = ~23,3 v/p; motor 1450 – 1500 v/p cho ~24,2 – 25,0 v/p.
• Tỉ số thực bản tải nặng: R57 i = 57.29, KA47 i = 63.30.
• Mô-men trục ra: ~583 Nm (motor 1400 v/p, hiệu suất 95%).
• Vật liệu: trục thép nhiệt luyện, bánh răng cắt CNC, vỏ gang đúc.

2. Phân loại động cơ giảm tốc 1.5kW 1/60

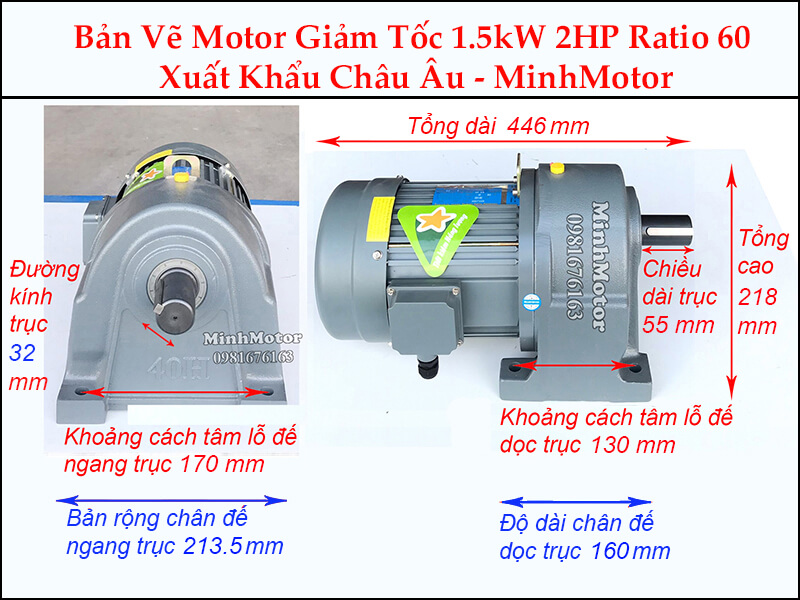

a. Chân đế GH trục 32mm – GH1.5kw-60-32

• Trục ra: 32mm, dài trục 55mm

Thông số kỹ thuật động cơ giảm tốc 1.5kW 2HP 1/60 trục 32 chân đế

• Model: GH/GV(28-40)-1500-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

b. Mặt bích GV trục 32mm – GV1.5kw-60-32

• Trục ra: 32mm
• Thông số mặt bích: 223x242mm
• Tốc độ giảm đi 60 lần (~23 vòng/phút)

Thông số kỹ thuật động cơ giảm tốc 1.5kW 2HP 1/60 trục 32 mặt bích

• Model: GH/GV(28-40)-1500-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

c. Chân đế GH trục 40mm – GH1.5kw-60-40

• Trục ra: 40mm, dài trục 65mm
• Tổng dài: 473 mm, Tổng cao: 266 mm

Thông số kỹ thuật động cơ giảm tốc 1.5kW 2HP 1/60 trục 40 chân đế

• Model: GH/GV(28-40)-1500-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

d. Mặt bích GV trục 40mm – GV1.5kw-60-40

• Trục ra: 40mm

Thông số kỹ thuật động cơ giảm tốc 1.5kW 2HP 1/60 trục 40 mặt bích

• Model: GH/GV(28-40)-1500-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

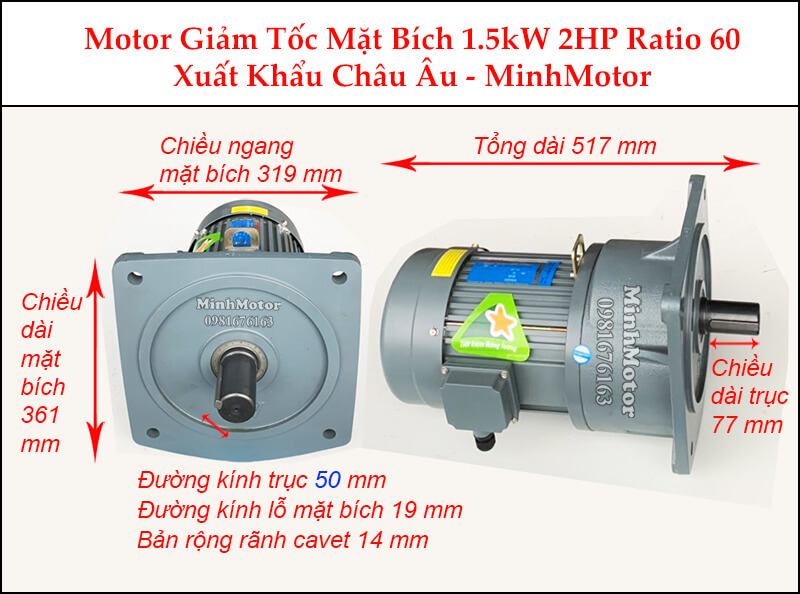

e. Tải nặng R67, R77, R87

• Trục ra: 50mm
• Bích ngoài Ø250mm

f. Trục vuông góc

• Trục ra / cavet: 40mm / 12mm, dài trục 80mm

g. Chân đế GH28

• Trục ra: 28mm
• Tỉ số: 1/5, 10, 15, 20, 30, 40, 50, 60
• Motor 4 pole, 4 cực
• Điện áp: 220v/380v

Thông số kỹ thuật động cơ giảm tốc 1.5kW 2HP 1/60 trục 28 chân đế

• Model: GH/GV(28-40)-1500-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

h. Mặt bích GV28

• Trục ra: 28mm
• Tỉ số: 1/5, 10, 15, 20, 30, 40, 50, 60
• Motor 4 pole, 4 cực
• Điện áp: 220v/380v

Thông số kỹ thuật động cơ giảm tốc 1.5kW 2HP 1/60 trục 28 mặt bích

• Model: GH/GV(28-40)-1500-(3-300K)-S (theo CQ đăng kiểm lúc xuất khẩu Anh Quốc, Châu Âu EN 60034-1)

Video motor giảm tốc 1.5kW 1/60 thực tế:

3. Ứng dụng của động cơ giảm tốc 1.5kW tỉ số truyền 1/60

a) Lắp đặt, chế tạo, thiết kế động cơ giảm tốc 2HP 1.5kW 1/60 cho chân chạy ngang dầm cổng trục 10 tấn

• Cổng trục dầm đôi 10 tấn ngoài bãi thép, khẩu độ 20m: mỗi chân có 1 bánh xe chủ động Ø250 chạy trên ray P24, động cơ giảm tốc mặt bích GV 1.5kW 1/60 trục 40mm bắt thẳng vào tấm thép đầu dầm, trục ra lắp vào moay-ơ bánh xe bằng bộ khóa trục không then (locking assembly).

Cách máy vận hành:

• Mặt bích GV bắt 4 bu lông vào tấm đầu dầm dày 16mm; trục ra 40mm xuyên vào moay-ơ bánh xe, siết bộ khóa trục không then ôm chặt trục.
• Bánh xe chủ động Ø250 lăn trên ray, bánh bị động phía kia chân chịu tải; 2 chân có 2 động cơ chạy cùng lúc qua 1 biến tần.
• Biến tần tăng tốc 3–4 giây, chạy ~ 18 m/phút, giảm tốc trước công tắc hành trình cuối ray.
• Dùng bản có phanh (GVEJ phanh khoẻ): nhả nút là bánh xe dừng, gió không đẩy cổng trục trôi.

Tính tốc độ, lực chạy cho cổng trục 10 tấn:

• Tốc độ: 1400 / 60 ≈ 23.3 v/p; π × 0.25 × 23.3 ≈ ~ 18.3 m/phút — tốc độ chạy cổng trục nhỏ ngoài bãi.
• Hàng 10 tấn + cổng trục ~ 12 tấn = 22 tấn ≈ 216 kN; hệ số cản lăn + gờ bánh ~ 0.02 → ~ 4.3 kN.
• Gió cấp 6 (~ 150 Pa) đập vào ~ 25 m² dầm, chân → ~ 3.8 kN; tổng ~ 8 kN, mỗi chân ~ 4 kN.
• Mô-men mỗi bánh: 4000 × 0.125 ≈ 500 Nm, dưới ~ 583 Nm hộp số 1.5kW 1/60 cho ra; công suất mỗi chân ~ 4 kN × 0.3 m/s ≈ 1.2 kW.

Vì sao chọn động cơ giảm tốc 2HP 1.5kW 1/60 cho chân chạy ngang dầm cổng trục:

• Tỉ số 1/40: ~ 27 m/phút, móc hàng lắc mạnh khi dừng, mô-men chỉ ~ 400 Nm, không thắng nổi gió.
• Tỉ số 1/100: ~ 11 m/phút, bãi dài 80m chạy mất 7 phút.
• 1/60 lắp thẳng bánh Ø250 cho ~ 18 m/phút, đủ mô-men cả khi gió ngược.
• Mặt bích GV bắt thẳng vào đầu dầm, không cần bệ, không xích, gọn trong chiều rộng chân.
• Bộ khóa trục không then: tháo bánh xe thay mà không phải đục then rỉ, trục không bị rơ khi đảo chiều liên tục.

Ưu điểm khi lắp động cơ giảm tốc 2HP 1.5kW 1/60 cho chân chạy ngang dầm cổng trục:

• Truyền động trực tiếp, không xích, không bảo dưỡng.
• Hộp số kín chịu mưa nắng ngoài bãi.
• 2 động cơ qua 1 biến tần: 2 chân chạy đều, cổng trục không lệch chéo.
• Bản phanh giữ cổng trục đứng yên khi gió giật.
• Thay động cơ nhanh: tháo 4 bu lông mặt bích.

b) Băng tải và các máy dùng động cơ giảm tốc 2HP 1.5kW 1/60

Motor giảm tốc 2HP 1.5kW tỉ số 1/60 dùng nhiều nhất cho băng tải ngang:

• Tỉ số 1/60: trục ra ~23,3 – 25,0 v/p.
• Băng tải PVC: rulo chủ động Ø140, băng chạy ~10,3 – 11,0 m/phút.
• Băng tải cao su: rulo chủ động Ø168, băng chạy ~12,3 – 13,2 m/phút.
• Có con lăn đỡ; ma sát, lực cản mức trung bình.
• Tải trong bảng: số nhỏ ứng với Ø168, số lớn ứng với Ø140.
• Tải đã giảm 1 nửa để chạy bền cả năm, 8 giờ/ngày.

• GH28: trục ra chịu xoắn ~172 Nm, tính tới SF 0,65 dùng được ~265 Nm; GH32: trục ra chịu xoắn ~257 Nm, tính tới SF 0,65 dùng được ~395 Nm.
• GH40, R57, KA47, NMRV75: gánh hết sức motor 1.5kW, tải giới hạn theo motor.
• WPDS80 giới hạn hộp ~154 Nm, dùng tới SF 0,65 được ~237 Nm.
• SF = giới hạn hộp ÷ mô-men dùng được; tính tối đa tới SF thấp nhất 0,65.

Các ứng dụng khác của động cơ giảm tốc 1.5kW 1/60:

• Máy khuấy bể keo, bể hồ tinh bột tốc độ thấp.
• Bàn xoay hàn mặt bích, xoay chi tiết nhỏ.
• Lồng quay sấy nông sản cỡ hộ gia đình.
• Máy kéo dây đồng, cuốn dây điện từ.
• Gàu tải nhỏ chuyển thóc lên máy xay.

4. Thông số điện và hiệu suất motor giảm tốc 1.5kW 2HP 1/60

• Hiệu suất cao thì cùng motor cho mô-men ra lớn hơn.
• Tuổi thọ hộp số R, K thường ít nhất gấp rưỡi GH, GV khi cùng tải, cùng đường kính trục.
• Mô-men tính theo motor 1.5kW 1400 v/p.

5. Ưu điểm của hộp số giảm tốc 1.5kW ratio 60

• Mô-men ~583 Nm, kéo băng tải tới ~1.490 kg hàng (KA47).
• Mã rẻ nhất GH28 chân đế / GV28 mặt bích ~4 triệu, kéo ~540 – 640 kg hàng.
• KA47 trục âm lồng thẳng trục máy, bỏ khớp nối.
• Dòng ~3,4 – 3,6 A ở 380V: tủ điện nhỏ, cáp 1,5 mm².

6. Câu hỏi thường gặp về động cơ giảm tốc 2HP 1.5kW 1/60

a) Cho người sắp mua, khảo giá động cơ giảm tốc 2HP 1.5kW 1/60

• Động cơ giảm tốc 1.5kW 1/60 ra bao nhiêu vòng/phút? 23–25 vòng/phút với motor 4 cực 1400–1500 v/p. Motor 6 cực 920 v/p cho khoảng 15.3 v/p.
• Motor giảm tốc 2HP 1/60 cho mô-men bao nhiêu? Khoảng 583 Nm với motor 4 cực, GH/GV 3 cấp ra 560–580 Nm. Motor 6 cực cùng 1.5kW cho khoảng 890 Nm.
• Cùng 1/60, hộp trục vít NMRV75 kém động cơ giảm tốc 1.5kW bánh răng bao nhiêu? Kém khoảng 150–200 Nm. NMRV75, WPDS80 1/60 hiệu suất 62–70%, ra 380–430 Nm. Hộp trục vít 1/60 bù lại tự hãm một phần khi đứng yên.
• Cửa cuốn kéo xích dùng motor giảm tốc 2HP 1/60 được không? Được với cửa cuốn kho 15–25 m², trục cuốn qua nhông xích. Lắp motor có phanh và công tắc hành trình 2 đầu.
• Bể xử lý nước thải khuấy chìm dùng động cơ giảm tốc 1.5kW 1/60 có ổn không? Có, với máy khuấy đặt trên cầu bể, cánh 800–1200 mm quay 23–25 v/p. Motor IP55, sơn chống ăn mòn, hộp cực hướng xuống tránh đọng nước.
• Chọn KA47 hay R57 cho motor giảm tốc 2HP 1/60? KA47 khi cần trục rỗng vuông góc, ra khoảng 610 Nm. R57 trục đặc đồng trục, ra khoảng 560 Nm. Cùng hiệu suất cao, khác kiểu lắp.

b) Cho người mới mua động cơ giảm tốc 2HP 1.5kW 1/60, cần dùng cho đúng

• Dòng định mức động cơ giảm tốc 1.5kW 1/60 ở 380V và 220V? Khoảng 3.5–3.7 A ở 380V đấu sao, 6.1–6.4 A ở 220V đấu tam giác.
• Khớp nối cho trục ra motor giảm tốc 2HP 1/60 chịu bao nhiêu Nm? Tối thiểu 600–700 Nm. Khớp nối xích hoặc khớp nối đệm cao su cỡ trục 40 mm thường đủ cho 583 Nm.
• Động cơ giảm tốc 1.5kW 1/60 chạy cửa cuốn có cần biến tần không? Không bắt buộc. Khởi động từ đảo chiều và phanh là đủ. Biến tần cho cửa chạy êm, dừng chính xác hơn.

c) Cho người đã dùng động cơ giảm tốc 2HP 1.5kW 1/60, cần bảo trì

• Bao lâu thay dầu động cơ giảm tốc 1.5kW 1/60? Lần đầu sau 500 giờ, sau đó khoảng 5000 giờ hoặc 1 năm. Hộp ngoài trời bể nước thải: 6 tháng kiểm tra nước lẫn dầu.
• Phanh của motor giảm tốc 2HP 1/60 cửa cuốn cần chỉnh khi nào? Khi cửa trôi quá 3–5 cm sau khi dừng. Khe hở phanh chuẩn 0.3–0.5 mm.
• Vòng bi trục ra hộp 1/60 cần thay khi nào? Khi lắc tay thấy rơ hoặc nghe tiếng rè ở trục ra. Ở 583 Nm, vòng bi rơ làm bánh răng cấp cuối ăn khớp lệch, mòn nhanh.

d) Cho người dùng động cơ giảm tốc 2HP 1.5kW 1/60 mắc lỗi, cần cách sửa

• Cửa cuốn dùng động cơ giảm tốc 1.5kW 1/60 chạy quá hành trình? Công tắc hành trình hỏng hoặc lệch. Chỉnh lại cam công tắc, thay công tắc nếu tiếp điểm dính.
• Motor giảm tốc 2HP 1/60 ù, nóng, không quay sau khi mưa? Nước vào hộp cực làm chạm pha. Cắt điện, sấy hộp cực, đo cách điện trên 1 MΩ mới đóng điện lại.
• Động cơ giảm tốc 1.5kW 1/60 hộp trục vít nóng trên 90°C? Hiệu suất 62–70% khi chạy liên tục sinh nhiệt lớn. Kiểm tra dầu tổng hợp VG320, giảm tải hoặc chuyển hộp bánh răng 560–580 Nm.
