Động Cơ Giảm Tốc 1HP 0.75Kw 1/90

Motor giảm tốc 1hp 0.75kw 1/90 còn gọi là động cơ giảm tốc 1hp 0.75kw tỉ số truyền 90, ratio 90 giảm 90 lần có công dụng làm: motor khuấy nhiên liệu, máy trộn bê tông xi măng băng tải chuyển hàng, máy sục khí tạo oxy nuôi thủy sản, gắn với motor điện DC 1 chiều phanh từ để chế tạo thang máy.

Tốc độ trục ra động cơ giảm tốc 1hp 0.75kw tỉ số truyền 90, nghĩa là hộp số giảm tốc độ motor đi 90 lần. Được tính như sau, motor 1400, 1450, 1500 vòng / 90 = 15.56, 16.11, 16.67 vòng / phút.

Tốc độ motor giảm tốc 1HP 0.75kw tải nặng còn có các ratio sau: 89.71, 93.38 . Tốc độ trục ra trong khoảng 12 tới 22 vòng / 1 phút.

Điện áp: 3 pha 220v/380v

Nguyên liệu: trục thép tôi nhiệt luyện theo công nghệ Nhật, bánh răng tiện bằng máy CNC của Đức.

Ưu điểm của motor giảm tốc 1hp 0.75kw tỉ số truyền 1/90, ratio 90 của công ty Hồng Phúc là: đạt tiêu chuẩn Châu Âu, giá ưu đãi nhất  64 tỉnh thành Việt Nam, bảo hành 2-3 năm, dài nhất toàn thị trường, vòng bi tiêu chuẩn Ý, dây đồng đạt chuẩn như hàng Đức, chống hao tiền điện, độ bền thiết bị 8-10 năm.

1) Bản vẽ motor giảm tốc 0.75kw 1hp 1/90, trục 28 mm

 Kích thước motor giảm tốc chân đế 0.75kw 1hp 1/90 ratio 90 trục 28

Kích thước motor giảm tốc 0.75kw 1hp tỉ số truyền 1/90 ratio 90 trục 28 chân đế:

  • Đường kính trục 28 mm
  • Chiều dài trục 43 mm
  • Tổng dài 372 mm
  • Tổng cao 186 mm
  • Khoảng cách tâm lỗ đế ngang trục 140 mm
  • Khoảng cách tâm lỗ đế dọc trục 90 mm
  • Bản rộng chân đế ngang trục 178.5 mm
  • Độ dài chân đế dọc trục 120 mm

 Kích thước motor giảm tốc mặt bích 0.75kw 1hp 1/90 ratio 90 trục 28

Kích thước motor giảm tốc 0.75kw 1hp tỉ số truyền 1/90 ratio 90 trục 28 mặt bích:

  • Đường kính trục 28 mm
  • Chiều dài trục 43 mm
  • Tổng dài 372 mm
  • Đường kính lỗ mặt bích 12.5 mm
  • Bản rộng rãnh cavet 7 mm
  • Chiều dài mặt bích 194 mm
  • Chiều ngang mặt bích 180 mm

2) Thông số động cơ giảm tốc 0.75kw 1hp 1/90 trục thẳng 32 mm

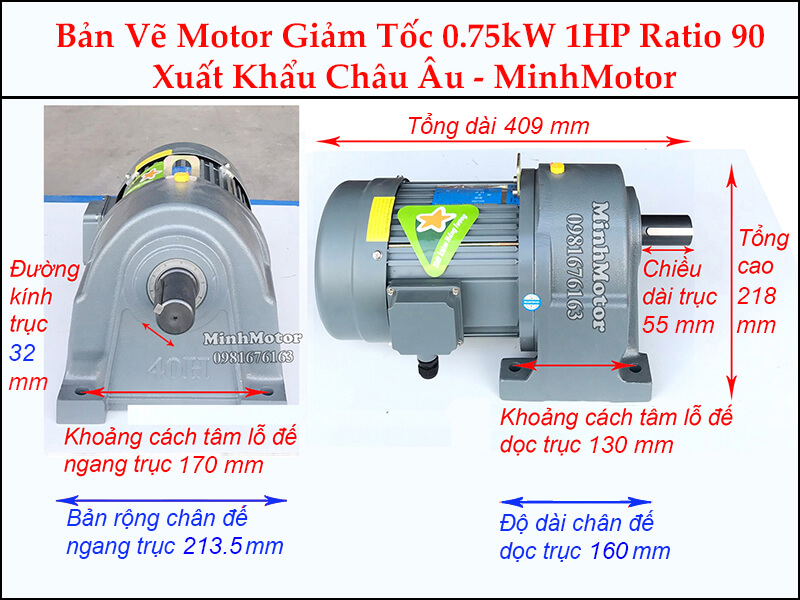

 Kích thước motor giảm tốc chân đế 0.75kw 1hp 1/90 ratio 90 trục 32

Kích thước motor giảm tốc 0.75kw 1hp tỉ số truyền 1/90 ratio 90 trục 32 chân đế:

  • Đường kính trục 32 mm
  • Chiều dài trục 55 mm
  • Tổng dài 409 mm
  • Tổng cao 218 mm
  • Khoảng cách tâm lỗ đế ngang trục 170 mm
  • Khoảng cách tâm lỗ đế dọc trục 130 mm
  • Bản rộng chân đế ngang trục 213.5 mm
  • Độ dài chân đế dọc trục 160 mm

Kích thước motor giảm tốc mặt bích 0.75kw 1hp 1/90 ratio 90 trục 32

Kích thước motor giảm tốc 0.75kw 1hp tỉ số truyền 1/90 ratio 90 trục 32 mặt bích:

  • Đường kính trục 32 mm
  • Chiều dài trục 55 mm
  • Tổng dài 406 mm
  • Đường kính lỗ mặt bích 14 mm
  • Bản rộng rãnh cavet 10 mm
  • Chiều dài mặt bích 242 mm
  • Chiều ngang mặt bích 223 mm

3) Kích thước motor giảm tốc 1hp 0.75kw 1/90 trục 40 mm

 Kích thước motor giảm tốc chân đế 0.75kw 1hp 1/90 ratio 90 trục 40

Kích thước motor giảm tốc 0.75kw 1hp tỉ số truyền 1/90 ratio 90 trục 40 chân đế:

  • Đường kính trục 40 mm
  • Chiều dài trục 65 mm
  • Tổng dài 440 mm
  • Tổng cao 266 mm
  • Khoảng cách tâm lỗ đế ngang trục 210 mm
  • Khoảng cách tâm lỗ đế dọc trục 150 mm
  • Bản rộng chân đế ngang trục 264 mm
  • Độ dài chân đế dọc trục 190 mm

4) Thông số động cơ giảm tốc 1HP 0.75kw R57 R77 R87 tải nặng

Bộ động cơ giảm tốc 1HP 0.75kw tải nặng ratio 90 tỉ số truyền 1/90  thường có đầu giảm tốc R77

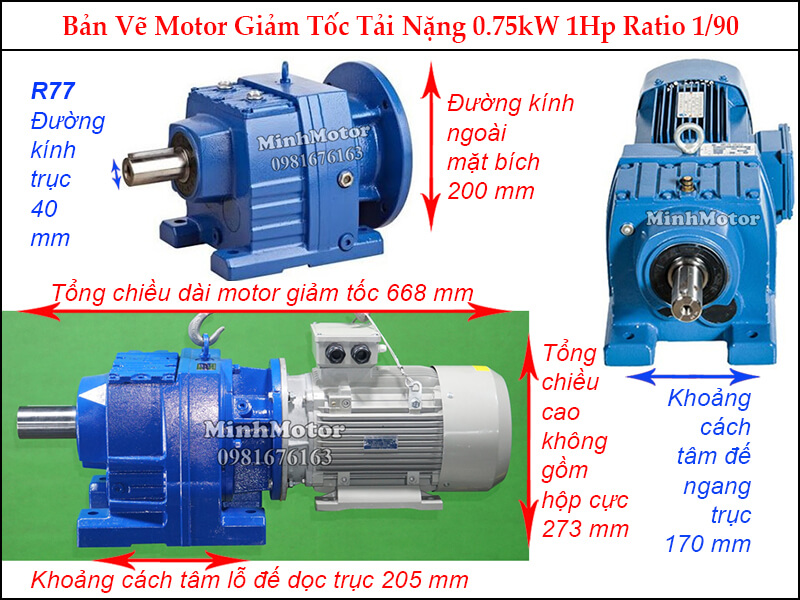

Kích thước Motor giảm tốc 1HP 0.75kw R77 ratio 92.97

Kích thước Motor giảm tốc 1HP 0.75kw R77 ratio 92.97

  • Đường kính trục 40 mm
  • Đường kính ngoài mặt bích 200 mm
  • Tổng chiều dài motor giảm tốc 668 mm
  • Tổng chiều cao không gồm hộp cực 273 mm
  • Khoảng cách tâm lỗ đế ngang trục 170 mm
  • Khoảng cách tâm lỗ đế dọc trục 205 mm
  • Lực momen 485 Nm
  • Hệ số làm việc SF = 1.70

Ngoài ra có thể lựa chọn theo thông số lực mô men khác hoặc mã số hộp giảm tốc R khác:

  • Motor giảm tốc 1HP 0.75kw R87 ratio = 93.38, lực momen = 480 Nm, hệ số làm việc SF = 3.2. Đường kính trục 50 mm
  • Motor giảm tốc 1HP 0.75kw R57 ratio = 89.71, lực momen = 465 Nm, hệ số làm việc SF = 0.95. Đường kính trục 35 mm
/ /
