Động Cơ Giảm Tốc 1HP 0.75Kw 1/40

4.666 reviews

Động cơ giảm tốc 1hp 0.75kw còn gọi là motor giảm tốc 1hp 0.75kw có công dụng làm: motor khuấy nhiên liệu, máy trộn bê tông xi măng băng tải chuyển hàng, quạt sục khí nuôi hải sản, gắn vào động cơ điện phòng nổ thành máy khai thác khoáng sản trong hầm mỏ, than, quặng kim loại.

Tốc độ trục ra động cơ giảm tốc 1hp 0.75 kw tỉ số truyền 40, nghĩa là hộp số giảm tốc độ motor đi 40 lần. Được tính như sau, motor 1400, 1450, 1500 vòng / 40 = 35, 36.25, 37.5 vòng / phút.

Tốc độ motor giảm tốc 1HP 0.75kw tải nặng còn có các ratio sau: 43.26, 43.3, 42.87, 39.17 . Tốc độ trục ra trong khoảng 30 tới 45 vòng / 1 phút.

Điện áp:3 pha 220v/380v

Nguyên liệu: trục thép tôi nhiệt luyện theo công nghệ Nhật, bánh răng tiện bằng máy CNC của Đức.

Ưu điểm của motor giảm tốc 1hp 0.75kw tỉ số truyền 1/40, ratio 40 của công ty Hồng Phúc là: đạt tiêu chuẩn Châu Âu, giá thành tốt nhất Đông Nam Á, nhập khẩu chính hãng, được các kỹ sư dùng tại 46 nước trước khi vào thị trường VN vòng bi tiêu chuẩn Ý, dây đồng đạt chuẩn như hàng Đức, chống hao tiền điện, tuổi thọ thiết bị dài 8-9 năm.

1) Bản vẽ động cơ giảm tốc 1hp 0.75kw tỉ số truyền 1/40, trục 28mm

 Kích thước motor giảm tốc chân đế 0.75kw 1hp 1/40 ratio 40 trục 28

Kích thước motor giảm tốc chân đế 0.75kw 1hp 1/40 ratio 40 trục 28:

  • Khoảng cách tâm lỗ đế ngang trục 140 mm
  • Khoảng cách tâm lỗ đế dọc trục 90 mm
  • Tổng dài 372 mm
  • Tổng cao 186 mm
  • Đường kính trục 28 mm
  • Chiều dài trục 43 mm
  • Bản rộng chân đế ngang trục 178.5 mm
  • Độ dài chân đế dọc trục 120 mm

 Kích thước motor giảm tốc mặt bích 0.75kw 1hp 1/40 ratio 40 trục 28

Kích thước motor giảm tốc mặt bích 0.75kw 1hp 1/40 ratio 40 trục 28:

  • Chiều dài mặt bích 194 mm
  • Chiều ngang mặt bích 180 mm
  • Tổng dài 372 mm
  • Đường kính trục 28 mm
  • Chiều dài trục 43 mm
  • Đường kính lỗ mặt bích 12.5 mm
  • Bản rộng rãnh cavet 7 mm

2) Thông số động cơ giảm tốc 1hp 0.75kw tỉ số truyền 1/40 trục thẳng 32mm

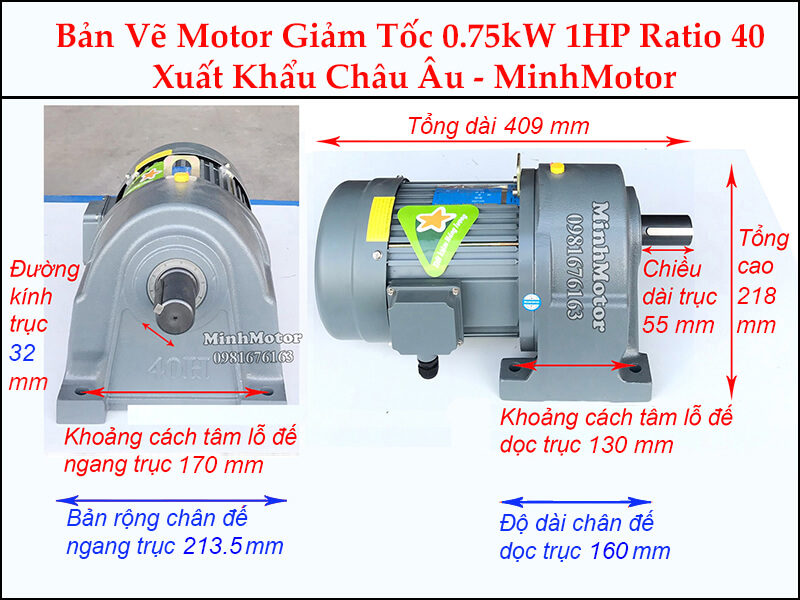

 Kích thước motor giảm tốc chân đế 0.75kw 1hp 1/40 ratio 40 trục 32

Kích thước motor giảm tốc chân đế 0.75kw 1hp 1/40 ratio 40 trục 32:

  • Khoảng cách tâm lỗ đế ngang trục 170 mm
  • Khoảng cách tâm lỗ đế dọc trục 130 mm
  • Tổng dài 409 mm
  • Tổng cao 218 mm
  • Đường kính trục 32 mm
  • Chiều dài trục 55 mm
  • Bản rộng chân đế ngang trục 213.5 mm
  • Độ dài chân đế dọc trục 160 mm

Kích thước motor giảm tốc mặt bích 0.75kw 1hp 1/40 ratio 40 trục 32

Kích thước motor giảm tốc mặt bích 0.75kw 1hp 1/40 ratio 40 trục 32:

  • Chiều dài mặt bích 242 mm
  • Chiều ngang mặt bích 223 mm
  • Tổng dài 406 mm
  • Đường kính trục 32 mm
  • Chiều dài trục 55 mm
  • Đường kính lỗ mặt bích 14 mm
  • Bản rộng rãnh cavet 10 mm

3) Kích thước động cơ giảm tốc 1hp 0.75kw tỉ số truyền 1/40 trục 40mm

 Kích thước motor giảm tốc chân đế 0.75kw 1hp 1/40 ratio 40 trục 40

Kích thước motor giảm tốc chân đế 0.75kw 1hp 1/40 ratio 40 trục 40:

  • Khoảng cách tâm lỗ đế ngang trục 210 mm
  • Khoảng cách tâm lỗ đế dọc trục 150 mm
  • Tổng dài 440 mm
  • Tổng cao 266 mm
  • Đường kính trục 40 mm
  • Chiều dài trục 65 mm
  • Bản rộng chân đế ngang trục 264 mm
  • Độ dài chân đế dọc trục 190 mm

4) Thông số kỹ thuật động cơ giảm tốc tải nặng 1HP 0.75kw R37 R47 R57

Bộ động cơ giảm tốc 1HP 0.75kw tải nặng ratio 40 tỉ số truyền 1/40  thường có đầu giảm tốc R47

Kích thước Motor giảm tốc 1HP 0.75kw R47 ratio 42.87

Kích thước Motor giảm tốc 1HP 0.75kw R47 ratio 42.87

  • Đường kính trục 30 mm
  • Đường kính ngoài mặt bích 160 mm
  • Tổng chiều dài motor giảm tốc 593 mm
  • Tổng chiều cao không gồm hộp cực 187 mm
  • Khoảng cách tâm lỗ đế ngang trục 135 mm
  • Khoảng cách tâm lỗ đế dọc trục 165 mm
  • Lực momen 225 Nm
  • Hệ số làm việc SF = 1.35

Ngoài ra có thể lựa chọn theo thông số lực mô men khác hoặc mã số hộp giảm tốc R khác:

  • Motor giảm tốc 1HP 0.75kw R37 ratio = 39.17, lực momen = 205 Nm, hệ số làm việc SF = 1.00. Đường kính trục 25 mm
  • Motor giảm tốc 1HP 0.75kw R57 ratio = 37.30, lực momen = 194 Nm, hệ số làm việc SF = 2.3. Đường kính trục 35 mm
/ /
