Động cơ giảm tốc 1HP 0.75kW tỉ số truyền 1/15, motor 3 pha 220/380V 4 cực, tốc độ trục ra khoảng 93 vòng/phút, mô-men khoảng 73 Nm, bản chân đế GH, mặt bích GV trục 28/32 mm.
Động cơ giảm tốc 1HP 0.75kW 1/15 (motor giảm tốc 0.75kW tỉ số truyền 15, ratio 15) là motor điện 3 pha 0.75kW 4 cực lắp liền hộp giảm tốc bánh răng, giảm tốc độ 15 lần: motor 1400 vòng/phút cho trục ra khoảng 93 vòng/phút, mô-men tính theo motor khoảng 73 Nm. Bản chân đế GH và mặt bích GV có trục ra 28 mm hoặc 32 mm, điện áp 3 pha 220V/380V.
Các tỉ số thực tế gần 1/15 thường gặp là 16.22, 15.6, 15.63, 15.84, 13.84, cho tốc độ trục ra trong khoảng 87–106 vòng/phút tùy kiểu hộp số và tốc độ motor 1400–1500 vòng/phút.
Tốc độ trục ra motor giảm tốc tỉ số truyền 15 1hp 0.75kw, nghĩa là hộp số giảm tốc độ motor đi 15 lần. Được tính như sau, motor 1400, 1450, 1500 vòng / 15 = 93.33, 96.67, 100 vòng / phút.
Tốc độ motor giảm tốc 1HP 0.75kw tải nặng còn có các ratio sau: 16.22, 15.6, 15.63, 15.84, 13.84. Tốc độ trục ra trong khoảng 87 tới 106 vòng / 1 phút.
Điện áp: 3 pha 220v/380v
Nguyên liệu sản: trục thép tôi nhiệt luyện theo công nghệ Nhật, bánh răng tiện bằng máy CNC của Đức.
2. Phân loại motor giảm tốc 0.75kw 1hp 1/15
a. Động cơ giảm tốc 1HP 0.75kw 1/15, trục 28mm, chân đế
Motor giảm tốc 0.75kw 1hp tỉ số truyền 15 , 1/15 thì tốc độ motor 1400 /15 = 93 vòng/ phút
Đường kính trục giảm tốc chân đế 1/15 28 mm
Mã hàng motor hộp số chân đế 1/15: GH0.75kw-15-28
Motor hộp số chân đế tỉ số truyền 15 đạt chứng chỉ xuất khẩu Châu Âu
Vỏ đúc theo kích thước khuôn kiểu Đài Loan
Rotor stator motor hộp số chân đế ratio 15 tiết kiệm điện IE2
Chế tạo bánh răng nhông từ máy robot CNC Đức, bền như inox
b. Motor giảm tốc 0.75kw 1HP 1/15, trục 28mm, mặt bích
Đường kính trục motor hộp số mặt bích 1/15: 28 mm
Kích thước giảm tốc mặt bích 1/15: 180x194mm
Mã hàng motor hộp số mặt bích tỉ số truyền 15: GV0.75kw-15-28
Tốc độ quay của động cơ giảm tốc tỉ số truyền 15 khoảng 93 vòng/phút

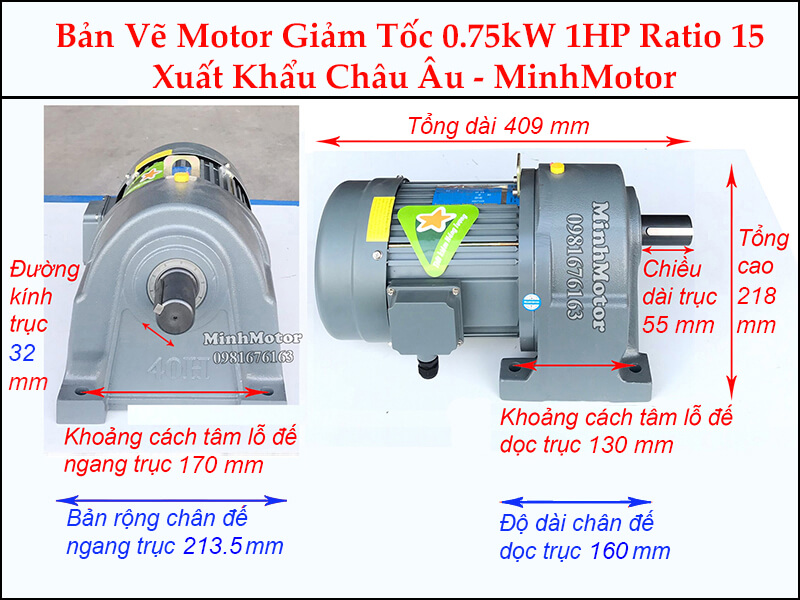

c. Động cơ giảm tốc 0.75kw 1hp tỷ số truyền 15 trục 32mm
d. Motor giảm tốc 1hp 0.75kw 1/15 trục 32mm mặt bích
Đường kính cốt trục động cơ hộp số mặt bích 1/15: 32 mm
Mã hàng động cơ giảm tốc mặt bích tỉ số truyền 15: GV0.75kw-15-32
Khi motor quay 1500 vòng với Tỷ số truyền i=15, tốc độ ra 100 vòng/phút
3. Thông số điện, tốc độ và mô-men động cơ giảm tốc 1HP 0.75kW 1/15
Thông số
Giá trị
Công suất
0.75kW (1HP)
Điện áp
3 pha 380V (đấu sao) / 220V (đấu tam giác)
Dòng định mức ở 380V
khoảng 1,9 – 2,0 A
Dòng định mức ở 220V
khoảng 3,3 – 3,5 A
Tỉ số truyền
1/15 (giảm 15 lần)
Tốc độ trục ra, motor 4 cực 1400 v/p
khoảng 93 vòng/phút
Tốc độ trục ra, motor 6 cực 920 v/p
khoảng 61 vòng/phút
Mô-men tính theo motor 4 cực
khoảng 73 Nm
Mô-men tính theo motor 6 cực
khoảng 111 Nm
Trục ra bản GH/GV
28 mm hoặc 32 mm
Aptomat, khởi động từ
aptomat khoảng 6 A, khởi động từ 9 A (380V)
Biến tần phù hợp
0.75kW vào 3 pha 380V, hoặc vào 1 pha 220V ra 3 pha 220V (motor đấu tam giác)
Mô-men trong bảng tính theo công suất motor, hiệu suất hộp khoảng 95%.
Mô-men cực đại cho phép của bản GH/GV 28, 32 mm xem nhãn/catalog hộp số.
Chạy biến tần dưới 25 Hz lâu dài, quạt motor làm mát kém hơn.
4. Ứng dụng của động cơ giảm tốc 1HP 0.75kW 1/15
Motor giảm tốc 0.75kW 1/15 cho băng tải con lăn, băng tải hàng thùng khoảng 93 vòng/phút.
Máy trộn thức ăn chăn nuôi, máy trộn phân vi sinh dùng động cơ giảm tốc 1HP ratio 15.
Máy ép mía, máy ép nước trái cây trục vít dùng motor giảm tốc 1HP tỉ số truyền 15.
Máy khuấy sơn, khuấy keo loãng, khuấy bồn 200–300 lít dùng motor hộp số 0.75kW 1/15.
Vít tải cám, vít tải bột nhẹ, máy chiết rót dùng động cơ giảm tốc 1/15.
5. Ưu điểm của motor giảm tốc 0.75kW tỉ số truyền 15
Tốc độ trục ra ổn định khoảng 93 vòng/phút, không cần bộ truyền đai, xích phụ.
Motor và hộp số liền khối, gọn, dễ lắp: chân đế GH hoặc mặt bích GV.
Bánh răng thép tôi cứng, hộp số bánh răng hiệu suất cao hơn hộp trục vít cùng tỉ số.
Motor 3 pha 0.75kW chạy tốt với biến tần 0.75kW để chỉnh tốc độ.
Nhiều lựa chọn trục 28 mm, 32 mm.
6. Câu hỏi thường gặp về động cơ giảm tốc 1HP 0.75kW 1/15
a) Cho người sắp mua, khảo giá động cơ giảm tốc 1HP 0.75kW 1/15
Động cơ giảm tốc 0.75kW 1/15 có mô-men bao nhiêu? ~73 Nm ở trục ra ~93 v/p, motor 4 cực. Motor 6 cực cùng tỉ số ra ~61 v/p, mô-men ~108 Nm.
Băng tải bao 50kg dùng motor giảm tốc 1HP 1/15 được không? Được. Rulo Ø89 quay 93 v/p cho băng ~26 m/phút. Băng ngang dài 8 – 12m chở 6 – 8 bao 50kg cùng lúc là mức 73 Nm kéo được.
Máy đánh bóng, quay lồng mài dùng động cơ giảm tốc 0.75kW 1/15 hợp không? Hợp với lồng mài rung, lồng quay Ø400 – 600mm chứa 20 – 40kg chi tiết, quay 30 – 90 v/p qua xích hoặc trực tiếp.
Trục 28mm của động cơ giảm tốc 0.75kW 1/15 có đủ không? Đủ. Ở 73 Nm ứng suất xoắn trục 28mm ~17 MPa, trục 32mm ~11 MPa. Trục 32mm hợp khi đầu trục treo nhông lớn, xích căng.
Động cơ giảm tốc 1HP 1/15 hay 1/10 cho băng tải? 1/15 khi cần băng ~26 m/phút, kéo 73 Nm. 1/10 cho băng ~39 m/phút, 49 Nm. Băng dài, hàng nặng thì 1/15 dư lực hơn 1.5 lần.
GV0.75kw-15 có nối thẳng rulo băng tải được không? Được. Bắt mặt bích vào khung băng tải, trục ra nối rulo qua khớp nối. Khung thép dày 6 – 8mm để mặt bích không rung.
b) Cho người mới mua động cơ giảm tốc 1HP 0.75kW 1/15, cần dùng cho đúng
Động cơ giảm tốc 0.75kW 1/15 đấu 3 pha 220V thế nào? Đấu tam giác, dòng 3.3 – 3.5 A. Lưới 380V đấu sao, dòng 1.9 – 2.0 A. Aptomat 6 – 10 A, dây 1.5 mm².
Băng tải dùng motor giảm tốc 1HP 1/15 có cần khởi động mềm không? Không. 0.75kW đóng trực tiếp, dòng khởi động ~12 A ở 380V trong dưới 1 giây. Hàng dễ đổ khi giật thì dùng biến tần tăng tốc 2 – 3 giây.
Động cơ giảm tốc 0.75kW 1/15 lắp đứng được không? Được. Bản dầu châm thêm dầu theo tư thế đứng, đổi nút thông hơi lên cao. Bản mỡ kín lắp mọi tư thế.
c) Cho người đã dùng động cơ giảm tốc 1HP 0.75kW 1/15, cần bảo trì
Bao lâu kiểm tra động cơ giảm tốc 0.75kW 1/15 trên băng tải bao? Mỗi tháng: nghe tiếng, sờ nhiệt, đo dòng dưới 2.0 A ở 380V. Bụi bao, bụi cám bám dày thì thổi sạch nắp quạt mỗi tuần.
Hộp số 1HP 1/15 dùng dầu gì? Dầu bánh răng VG220. Thay 4000 – 5000 giờ hoặc 12 – 18 tháng. Lần đầu sau 500 giờ.
Lồng mài dùng động cơ giảm tốc 0.75kW 1/15 có hại vòng bi không? Có, nếu lồng lệch tâm, rung mạnh. Lực rung dồn lên vòng bi trục ra. Cân bằng lồng, kiểm tra vòng bi 6 tháng 1 lần.
d) Cho người dùng động cơ giảm tốc 1HP 0.75kW 1/15 mắc lỗi, cần cách sửa
Động cơ giảm tốc 0.75kW 1/15 kéo băng tải bị trượt rulo? Băng chùng hoặc rulo trơn. Căng băng lại, bọc cao su rulo chủ động. Motor chạy đều mà băng đứng là trượt, không phải lỗi hộp số.
Motor giảm tốc 1HP 1/15 nóng hơn 80°C? Quá tải hoặc thiếu quạt. Đo dòng: trên 2.0 A ở 380V là tải vượt ~73 Nm. Kiểm tra cánh quạt, nắp quạt bụi bít.
Hộp số 0.75kW 1/15 kêu khi đổi chiều? Rơ răng hoặc then lỏng. Độ rơ góc trục ra hộp mới ~0.5 độ. Rơ trên 2 độ, gõ mạnh khi đảo chiều thì kiểm tra răng, then.
