Motor Teco 25HP 18.5kW (động cơ điện Teco 25 HP 18,5 kW, motor điện Teco 18.5kW 25 ngựa) là động cơ điện 3 pha rotor lồng sóc thương hiệu Teco (Đài Loan), hiệu suất IE1/IE2, bản 4 cực khung 180M quay khoảng 1470 vòng/phút, dòng định mức khoảng 35,5 A ở 380V, mô-men định mức khoảng 120,2 Nm, trục 48 mm.
Motor Teco 18.5kW có bản 2 cực khoảng 2940 vòng/phút; kiểu chân đế mã AESV, AEEV và mặt bích mã AESU, AEUV. Động cơ Teco 25HP dùng nhiều cho bơm, quạt, máy nén khí, băng tải và motor giảm tốc.
Mục lục
1. Ứng dụng của motor Teco 25HP 18.5kW và ví dụ chế tạo máy ép củi trấu – củi mùn cưa trục vít
- Bơm cấp nước nhà máy, bơm tuần hoàn tháp giải nhiệt dùng motor Teco 18.5kW 2 cực.
- Quạt ly tâm hút bụi, quạt lò hơi, quạt hút khí thải dùng động cơ Teco 25HP.
- Máy nén khí trục vít 25HP, máy nén piston công nghiệp dùng motor Teco 25 ngựa.
- Máy nghiền búa, máy băm gỗ, máy ép viên, máy cán dùng motor Teco 18.5kW 4 cực, 6 cực.
- Băng tải than, gầu tải, vít tải, máy trộn bê tông gắn hộp giảm tốc tải nặng.
- Máy dệt, máy kéo sợi, máy ép nhựa, máy cắt kim loại trong nhà máy.

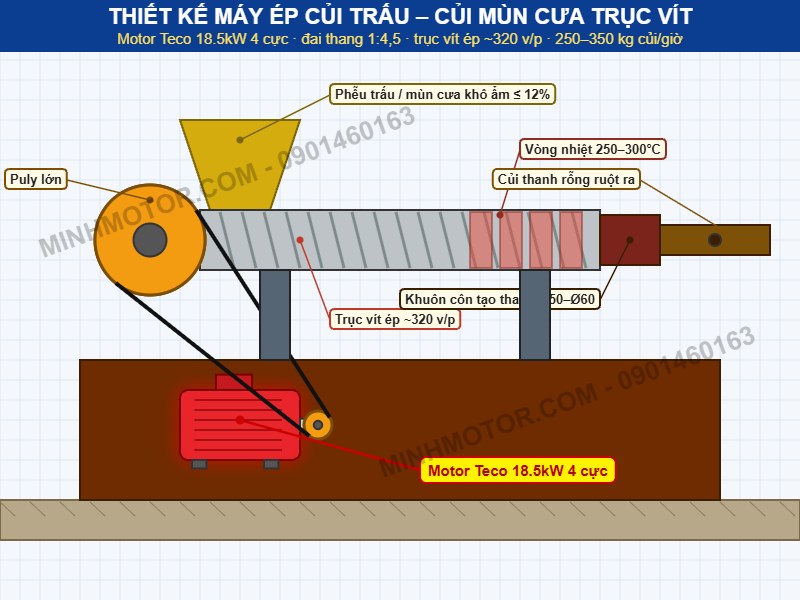

a. Thiết kế máy ép củi trấu – củi mùn cưa trục vít dùng motor Teco 18.5kW 4 cực
Máy ép củi trấu, củi mùn cưa biến phụ phẩm thành thanh củi đốt lò hơi, lò sấy. Trục vít ép chịu tải rất nặng, chạy liên tục. Motor Teco 18.5kW 4 cực 1.470 vòng/phút là cỡ chuẩn của máy ép thanh Ø50–Ø60.
b. Cách máy ép củi trấu vận hành
- Trấu hoặc mùn cưa khô, ẩm dưới 12%, đổ vào phễu.
- Motor 18.5kW kéo đai 1:4,6, trục vít quay khoảng 320 vòng/phút.
- Vòng nhiệt 250–300°C làm mềm lignin, trục vít ép qua khuôn côn.
- Thanh củi rỗng ruột Ø50–Ø60 ra liên tục, cắt đoạn 30–50 cm.
- Năng suất khoảng 250–300 kg củi/giờ.
c. Vì sao chọn motor 4 cực 1.470 vòng/phút cho máy ép củi
- Trục vít 320 vòng/phút: motor 4 cực chỉ cần đai 1:4,6.
- Motor 2 cực phải dùng đai 1:9, không làm được 1 cặp puly.
- Puly lớn trên trục vít làm bánh đà, đỡ tải giật khi trấu không đều.
- Mô men 120 Nm giữ tốc độ khi khuôn còn nguội lúc mới chạy.
d. Tính công suất ép để chọn đúng motor 18.5kW
- Mô men trục vít ≈ 120 × 4,6 × 0,95 ≈ 525 Nm.
- Ép củi trấu tiêu tốn khoảng 60–65 kWh mỗi tấn củi.
- Năng suất 280 kg/giờ cần khoảng 17–18kW.
- Motor 15kW chỉ ép khoảng 220 kg/giờ, trấu ẩm là quá dòng.
2. Ưu điểm của động cơ điện Teco 25HP 18.5kW
- Motor Teco 18.5kW hiệu suất IE1/IE2, tiết kiệm điện khi chạy nhiều giờ.
- Kích thước lắp theo IEC, thay thế lẫn với motor cùng khung của hãng khác.
- Dây đồng, cách điện cấp F, IP55, chạy liên tục S1 trong môi trường bụi, ẩm.
- Đủ bản 2, 4 cực, kiểu chân đế AESV/AEEV và mặt bích AESU/AEUV.
- Chạy biến tần ổn định để chỉnh tốc độ bơm, quạt, băng tải.
- Phụ tùng vòng bi, quạt, nắp quạt dễ tìm trên thị trường.
3. Thông số kỹ thuật motor Teco 18.5kw 25HP
Công nghệ sản xuất motor Teco 25hp 18.5kw:
- Chế độ làm việc duty S1 liên tục 24 giờ
- Vỏ: đúc gang, hợp kim nhôm
- Điện áp 380v, tần số 50Hz, 6 đầu dây ra trong hộp cực điện
- Dây đồng cách điện cấp F, chịu nhiệt tới 155 °C
- Khả năng làm việc dư tải: hệ số dư tải khoảng 1,1 (chịu quá tải ngắn khoảng 10%).
Mã hàng motor Teco mặt bích: AESU, AEUV; motor Teco Chân đế: AESV, AEEV
4. Phân loại động cơ điện Teco 18.5kw 25HP
a. Động cơ điện Teco 25HP 18.5kw 4 Pole
Loại 1: Motor Teco 18.5kw 25HP chân đế AESV 180M tốc độ 1500 - 1450 vòng / phút
- Đường kính trục cốt: 48 mm
- Điện áp 3 pha 380v
- Tiêu chuẩn: Đài Loan
Loại 2: Motor Teco 18.5kw 25HP mặt bích, tốc độ 1450 - 1400 vòng / phút
- Đường kính trục 48mm
- Đường kính mặt bích: 350mm
- Chất lượng quốc tế
5.
a. Động cơ điện Teco 18.5kw 25HP 2 Pole 2 cực
- Đường kính trục 42mm
- Cường độ dòng điện định mức: 34.2 (A)
- Tốc độ ~ 2940 vòng. Mã motor AESV 160L
6. Xuất xứ motor Teco 18.5kw 25HP
Xuất xứ: Đài Loan, nhà máy Đồng Nai, nhà máy Bình Dương (mọi sản phẩm xuất khẩu Mỹ chủ yếu sản xuất tại nhà máy Bình Dương)
7. Thông số điện motor Teco 25HP 18.5kW
| Bản motor Teco 18.5kW | Khung | Tốc độ (vòng/phút) | Dòng định mức 380V (A) | Mô-men định mức (Nm) |
| 4 cực | 180M | khoảng 1470 | khoảng 35,5 | khoảng 120,2 |
| 2 cực | 160L | khoảng 2940 | khoảng 34,2 | khoảng 60,1 |
| Thông số | Motor Teco 25HP 18.5kW 4 cực |
| Điện áp | 380V (đấu tam giác) / 660V (đấu sao) |
| Dòng định mức ở 380V | khoảng 35,5 A |
| Dòng định mức ở 3 pha 220V | khoảng 61,4 A (chỉ với bản quấn 220/380V) |
| Dòng khởi động trực tiếp | khoảng 231 A ở 380V (5,5 – 7 lần định mức) |
| Cách khởi động | sao – tam giác, khởi động mềm hoặc biến tần |
| Biến tần phù hợp | 18.5kW cho bơm, quạt; 22kW cho tải nặng |
| Thiết bị đóng cắt tham khảo | aptomat 3 pha 80 A, rơ le nhiệt dải 30 – 40 A, cáp đồng 16 mm² |
| Cấp bảo vệ / cách điện | IP55 / cấp F (155 °C), chạy liên tục S1 |
- Dòng điện, mô-men là số tham khảo điển hình, số chính xác xem tem motor.
- Mô-men định mức tính theo công thức 9550 × công suất (kW) / tốc độ.
- Điện áp lưới lệch quá ±5% so với tem: dòng tăng, motor nóng hơn.
- Chạy biến tần dưới 25 Hz lâu dài: quạt tự làm mát giảm hiệu quả.
8. Câu hỏi thường gặp về động cơ điện Teco 25HP 18.5kW
- Cần báo gì khi hỏi mua? Báo 18.5kW, số cực, kiểu lắp. Nói rõ chân đế hay mặt bích.
- Mã AESV và AESU khác gì? AESV, AEEV là chân đế. AESU, AEUV là mặt bích.
- Chọn số cực thế nào? Bơm, quạt chọn 2 cực khoảng 2940 vòng. Máy thông dụng chọn 4 cực.
- Trục bao nhiêu mm? Bản 4 cực khung 180M, trục 48 mm. Đo lỗ puly, khớp nối trước.
- Điện áp nào phù hợp? Tem 380/660V: lưới 380V đấu tam giác.
- Kiểm tra hàng ra sao? Xem tem ghi 18.5kW, dòng khoảng 35,5 A. Quay tay trục nhẹ, đều.
- Hiệu suất IE1 hay IE2? Xem chữ IE trên tem. Chạy nhiều giờ mỗi ngày nên chọn IE2 trở lên.
- Kích thước lắp có chuẩn không? Khung 180M theo IEC. Lỗ chân đế, tâm trục giống hãng khác cùng khung.
- Cần hỏi gì về bảo hành? Hỏi thời gian bảo hành và điều kiện. Giữ tem, phiếu xuất xưởng.
- Cần chuẩn bị thiết bị gì? Aptomat 3 pha 80 A. Rơ le nhiệt dải 30 – 40 A. Cáp đồng 16 mm².
- Chỉnh rơ le nhiệt bao nhiêu? Chỉnh khoảng 35,5 A ở 380V. Không chỉnh cao hơn tem.
- Khởi động trực tiếp được không? Dòng khởi động khoảng 231 A. Lưới yếu dùng sao – tam giác.
- Lắp đặt cần chú ý gì? Bệ phẳng, bu lông đủ cỡ. Căn thẳng tâm khớp nối hoặc puly.
- Chạy thử thế nào? Chạy không tải trước. Sai chiều thì đảo hai pha nguồn.
- Đo gì khi chạy thử? Đo dòng ba pha. Ba pha lệch dưới 10% là đạt.
- Tiếp địa ra sao? Nối dây tiếp địa vào vít tiếp địa hộp cực. Thêm chống giật nơi ẩm.
- Cần đo những gì? Đo dòng có tải, so với khoảng 35,5 A. Dòng tăng dần là dấu hiệu quá tải.
- Nhiệt độ bao nhiêu là ổn? Vỏ motor 60 – 80 °C là bình thường. Nóng hơn cần kiểm tra tải, quạt.
- Vòng bi kiểm tra sao? Nghe tiếng ồn ổ bi. Lắc trục kiểm tra độ rơ. Ồn lạ thì thay bi.
- Rung lắc thì làm gì? Siết lại bu lông chân đế. Kiểm tra căn tâm, độ căng dây curoa.
- Cách điện kiểm tra sao? Đo bằng megomet 500V hoặc 1000V. Trên 1 MΩ là chạy được.
- Cần vệ sinh gì? Thổi bụi lưới quạt, cánh tản nhiệt. Siết lại đầu cos hộp cực.
- Khởi động từ có cần xem? Có. Tiếp điểm rỗ gây mất pha. Thay khi tiếp điểm mòn.
- "Motor Teco bền nên chạy quá tải được". Quá dòng 35,5 A lâu dài, cuộn dây vẫn cháy.
- "Rơ le nhiệt chỉnh cao cho khỏi nhảy". Motor mất bảo vệ khi kẹt tải, mất pha.
- "Thay puly to cho máy chạy nhanh". Tải tăng vượt công suất, motor nóng.
- "Mất một pha vẫn chạy tạm". Motor rú, dòng tăng mạnh, cháy nhanh.
- "Che kín motor cho sạch". Motor không tản nhiệt, nhiệt độ tăng nhanh.
- "Đóng cắt liên tục không sao". Mỗi lần khởi động dòng tăng 6 – 7 lần. Cuộn dây nóng dần.
- "Dây cáp nhỏ hơn vẫn chạy". Cáp nhỏ sụt áp, nóng đầu cos, motor yếu.
