Động Cơ Điện Teco 15Hp 11Kw

Động cơ điện Teco 15HP 11kW (motor Teco 11kW, motor điện Teco 15 ngựa) là motor điện 3 pha 380V 50Hz rotor lồng sóc của hãng Teco (Đài Loan), hiệu suất IE1/IE2, khung 160M/160L, trục 42 mm, có 3 tốc độ: 2 cực khoảng 2945 vòng/phút, 4 cực khoảng 1460 vòng/phút, 6 cực khoảng 965 vòng/phút. Dòng định mức khoảng 21 – 24 A ở 380V.

Motor Teco 15HP có kiểu chân đế (AESV, AEEV) và mặt bích (AESU, AEUV), mặt bích đường kính 350 mm. Motor chạy chế độ S1 liên tục, vỏ gang hoặc hợp kim nhôm, hộp cực 6 đầu dây để khởi động sao – tam giác. Teco có nhà máy tại Đồng Nai và Bình Dương.

Mục lục

• 1. Thông số kỹ thuật motor Teco 11kw 15Hp
• 2. Phân loại động cơ điện Teco 11kw 15Hp
• 3. Xuất xứ motor Teco 11kw 15Hp
• 4. Thông số điện motor Teco 11kW 15HP theo số cực
• 5. Ứng dụng của motor Teco 11kW 15HP
• 6. Ưu điểm của động cơ điện Teco 11kW
• 7. Câu hỏi thường gặp về động cơ điện Teco 15HP 11kW

1. Thông số kỹ thuật motor Teco 11kw 15Hp

Công nghệ sản xuất motor teco 15hp 11kw:

•       Chế độ làm việc duty S1 liên tục 24 giờ
•       Vỏ: đúc gang, hợp kim nhôm
•       Điện áp 380v, tần số 50 Hz, 6 đầu dây ra trong hộp cực điện
•       Dây đồng cách điện cấp F, nhiệt độ cuộn dây tối đa 155 °C
•       Khả năng làm việc dư tải: hệ số dịch vụ theo tem motor, dùng cho máy tải nặng.

Mã hàng motor Teco mặt bích: AESU, AEUV; motor Teco Chân đế: AESV, AEEV

2. Phân loại động cơ điện Teco 11kw 15Hp

a. Động cơ điện Teco 15Hp 11kw 4 Pole

Loại 1: Motor Teco 11kw 15Hp chân đế AESV 160M tốc độ 1450 - 1400 vòng / phút

• Đường kính trục cốt: 42 mm
• Điện áp 3 pha 380v
• Tiêu chuẩn: Châu Âu, Đài Loan

Loại 2: Motor Teco 11kw 15Hp mặt bích AESU 160M, tốc độ 1450 - 1400 vòng / phút

• Đường kính trục 42mm
• Đường kính mặt bích: 350mm
• Thương hiệu Đài Loan

-Sau đây xin mời quý vị xem video Motor Teco 11kw mặt bích 15 HP

b. Động cơ điện Teco 11kw 15Hp 2 Pole 2 cực

Loại 1: Motor Teco 11kw 15Hp chân đế 2 pole

• Đường kính trục 42mm
• Cường độ dòng điện định mức: 21.4 (A)
• Tốc độ ~ 2800-3000 vòng. Mã motor AESV 160M

Loại 2: Motor Teco 11kw 15Hp mặt bích 2 pole

• Đường kính trục 42mm
• Đường kính mặt bích: 350mm
• Tốc độ ~ 2945 vòng. Mã motor AESU160M

c. Motor Teco 11kw 15Hp 6 Pole 6 cực

• Đường kính trục 42mm
• Cường độ dòng điện định mức: 23.7 (A)
• Mã motor AESV 160L
• Tốc độ ~965 vòng/phút

3. Xuất xứ motor Teco 11kw 15Hp

Xuất xứ: Đài Loan, nhà máy Đồng Nai, nhà máy Bình Dương (mọi sản phẩm xuất khẩu Mỹ chủ yếu sản xuất tại nhà máy Bình Dương)

4. Thông số điện motor Teco 11kW 15HP theo số cực

• Dòng khởi động trực tiếp khoảng 6 – 7 lần định mức, khoảng 130 – 160 A.
• Khởi động sao – tam giác giảm dòng khởi động còn khoảng 1/3.
• Bản 4 cực dòng là số tham khảo, số chính xác xem tem motor.
• Cách điện cấp F, giới hạn nhiệt cuộn dây 155 °C.

5. Ứng dụng của motor Teco 11kW 15HP

Động cơ điện 3 pha Teco 15HP 11kW dùng nhiều trong:

• Motor Teco 11kW 2 cực chạy bơm ly tâm, bơm nước cấp, bơm tăng áp tòa nhà.
• Quạt hút công suất lớn, quạt ly tâm lò hơi, quạt thổi mùn cưa, quạt hút bụi xưởng gỗ.

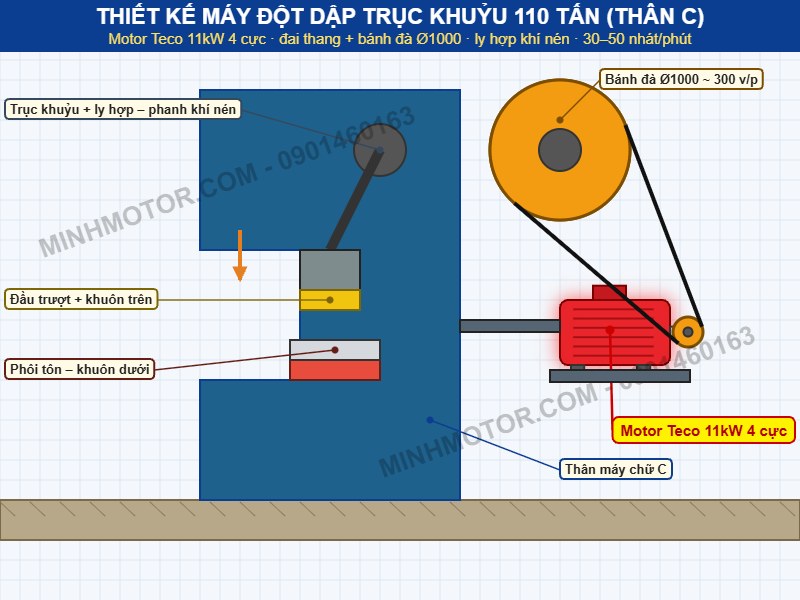

• Motor Teco 15HP 4 cực kéo máy nghiền, máy xay bột, máy nghiền thức ăn chăn nuôi.
• Kéo hộp giảm tốc cho băng tải than, gầu tải, vít tải xi măng, máy trộn bê tông.
• Motor Teco 6 cực 11kW cho máy khuấy tải nặng, máy cán, máy ép cần mô-men lớn.
• Máy nén khí trục vít nhỏ, máy sục khí nuôi tôm công suất lớn.

6. Ưu điểm của động cơ điện Teco 11kW

Motor điện Teco 15HP có các điểm mạnh:

• Có đủ 2, 4, 6 cực, chân đế và mặt bích, chung trục 42 mm.
• Hiệu suất IE1/IE2, chạy liên tục S1 nhiều ca.
• Hộp cực 6 đầu dây, khởi động sao – tam giác giảm sụt áp lưới.
• Cách điện cấp F, chạy biến tần dải rộng cho bơm, quạt tiết kiệm điện.
• Sản xuất tại Việt Nam, phụ tùng vòng bi, quạt, phớt dễ thay.

7. Câu hỏi thường gặp về động cơ điện Teco 15HP 11kW

• Bơm nước chọn mấy cực? Bơm ly tâm thường dùng 2 cực, khoảng 2945 vòng/phút. Xem tốc độ ghi trên bơm.
• Máy nghiền chọn mấy cực? Thường dùng 4 cực. Cần mô-men lớn hơn thì 6 cực.
• AESV và AESU khác gì? AESV là chân đế. AESU là mặt bích 350 mm.
• Cần đo gì để thay motor cũ? Đo trục, tâm trục xuống đế, lỗ chân đế. Ghi lại khung 160M hay 160L.
• Đọc tem motor thế nào? Xem kW, A, V, số vòng/phút. Xem cách đấu Δ hay Y.
• IE1 với IE2 khác gì? IE2 hiệu suất cao hơn. Chạy nhiều giờ thì tiết kiệm điện.
• Nhận hàng kiểm tra gì? Quay trục bằng tay phải nhẹ, êm. Xem hộp cực đủ 6 đầu dây.
• Có cần biến tần không? Bơm, quạt cần chỉnh lưu lượng thì nên có. Tiết kiệm điện rõ.
• Khởi động thế nào cho lưới yếu? Dùng sao – tam giác. Hoặc khởi động mềm, biến tần.
• Tủ sao – tam giác gồm gì? Ba khởi động từ. Thêm rơ le thời gian, rơ le nhiệt.
• Chọn MCCB bao nhiêu? MCCB 3 pha 40 – 50 A. Cáp đồng 6 mm².
• Rơ le nhiệt chỉnh thế nào? Đặt trong mạch tam giác: chỉnh 0,58 lần dòng tem.
• Thời gian chuyển sao sang tam giác? Thường 5 – 10 giây. Chờ motor gần đủ tốc độ.
• Tiếp địa ra sao? Cáp tiếp địa riêng nối vít trên vỏ. Không nối vào dây trung tính.
• Căn đồng tâm cần không? Cần. Lệch tâm khớp nối làm hỏng vòng bi nhanh.
• Chạy thử ra sao? Chạy không tải xem chiều quay. Đo dòng ba pha phải cân.
• Dòng chạy bao nhiêu là ổn? Bản 4 cực dưới khoảng 22 A ở 380V.
• Vòng bi cần làm gì? Bơm mỡ vòng bi theo tem. Không bơm quá nhiều.
• Nhiệt độ vỏ bao nhiêu là bình thường? Khoảng 60 – 80 °C khi đủ tải. Nóng hơn cần kiểm tra.
• Rung động kiểm tra thế nào? Đặt tay lên ổ bi nghe rung. Rung tăng là lệch tâm hoặc mòn bi.
• Tiếp điểm khởi động từ cần xem? Có. Tiếp điểm rỗ, cháy làm lệch pha.
• Cách điện đo thế nào? Megomet 500V hoặc 1000V. Trên 1 MΩ là đạt.
• Quạt làm mát cần gì? Vệ sinh nắp quạt, gân tản nhiệt. Xưởng gỗ bụi nhiều, làm hàng tuần.
• Bu lông, cốt dây cần siết? Siết lại chân đế và cốt dây hộp cực.
• "11kW khởi động trực tiếp cũng được". Dòng khởi động tới 130 – 160 A. Lưới yếu dễ sụt áp.
• "Motor có sẵn bảo vệ quá tải". Bảo vệ do aptomat, rơ le nhiệt ngoài tủ điện.
• "Bơm mỡ càng nhiều càng tốt". Thừa mỡ làm vòng bi nóng.
• "Đổi 2 cực sang 4 cực cho bơm". Tốc độ giảm một nửa, bơm không đủ áp.
• "Mất một pha vẫn chạy được". Chạy hai pha làm cháy cuộn dây rất nhanh.
• "Chuyển sao tam giác càng nhanh càng tốt". Chuyển sớm làm dòng vọt cao.
