Hộp Giảm Tốc WPDKS

Hộp giảm tốc WPDKS (hộp số WPWDKS cốt âm) là hộp giảm tốc trục vít bánh vít kiểu đứng, mặt bích lắp motor ở phía trên, trục ra rỗng nằm ngang vuông góc với trục vào. Hộp số WPDKS có 9 size 50, 60, 70, 80, 100, 120, 135, 155, 175 với trục âm ra 20 đến 80 mm, cốt vào 11 đến 38 mm, tỉ số truyền 1/10 đến 1/60, ghép motor 4 cực từ 0.18kW đến 7.5kW.

Với motor 4 cực 1400 vòng/phút, trục ra hộp giảm tốc WPWDKS quay khoảng 140 đến 23 vòng/phút. Size 70 và size 80 có hai kiểu cốt vào (14/19 mm và 19/24 mm) để lắp motor mã 71, 80 hoặc 90, thường dùng cho tời hàng, cơ cấu nâng hạ, gầu tải, vít tải và băng tải.

Mục lục

• 1. Cấu tạo hộp số WPWDKS
• 2. Thông số kỹ thuật hộp giảm tốc WPWDKS
• 3. Phân loại hộp giảm tốc WPWDKS
• 4. Cách vận hành hộp giảm tốc WPDKS
• 5. Bảng cốt vào, trục âm và dòng điện motor ghép hộp số WPDKS
• 6. Ứng dụng của hộp số giảm tốc WPWDKS cốt âm
• 7. Ưu điểm của hộp giảm tốc WPDKS
• 8. Câu hỏi thường gặp về hộp giảm tốc WPDKS

1. Cấu tạo hộp số WPWDKS

Cấu tạo hộp giảm tốc motor WPWDKS không quá phức tạp gồm các bộ phận sau:

• Vỏ ngoài: Thường làm từ vật liệu cứng, bền, không han gỉ để bảo vệ các bộ phận bên trong khỏi tác động của yếu tố môi trường
• Trục đầu vào - đầu ra: Kết nối và truyền động giữa hộp giảm tốc với động cơ cùng các thiết bị khác
• Bộ truyền động: trục vít thép tôi cứng ăn khớp với bánh vít đồng thau để giảm tốc và tăng mô-men xoắn.
• Hệ thống bôi trơn: Sử dụng dầu hoặc mỡ bôi trơn để giảm ma sát, giúp hệ thống hoạt động mượt mà và bền bỉ
• Hệ thống vòng bi: Giảm ma sát, tăng tuổi thọ của hệ truyền động
• Bộ phận khác: đế, ốp lưng, nắp che, hệ thống làm mát, tản nhiệt,...

2. Thông số kỹ thuật hộp giảm tốc WPWDKS

Hộp giảm tốc trục vít bánh vít WPDKS hay hộp số WPDKS thông tin kỹ thuật như sau:

• Size (model): 50, 60, 70, 80, 100, 120, 135, 155, 175
• Lắp với motor phổ biến nhất: 1Hp, 2Hp, 3Hp, 5Hp, 7.5Hp, 10Hp, 15Hp
• Kiểu dáng: kiểu đứng, trục ra song song với mặt đất
• Cốt vào: mặt bích trục vào, cốt trục phía trên
• Trục ra: trục rỗng, vuông góc trục vào
• Tỷ số truyền (ratio): 10, 15, 20, 25, 30, 40, 50, 60

Quý vị có thể xem kích cỡ của các size thông dụng nhất của hộp giảm tốc WPWDKS tại ảnh sau:

3. Phân loại hộp giảm tốc WPWDKS

a. Hộp số WPWDKS size 50 trục ra âm 20mm, trục  vào 11mm

Hộp số động cơ WPDKS size 50 thích hợp lắp motor mã 63

• Đường kính cốt vào: 11 mm, đường kính trục ra âm: 20 mm
• Đường kính mặt bích: 140 mm
• Đường kính lỗ bắt vít trên mặt bích: 8 mm
• Tổng chiều cao: 235 mm
• Tổng chiều dài: 151 mm
• Tổng ngang: 120mm
• Hộp giảm tốc WPWDKS size 50 phù hợp lắp motor mã 63( 0.18kw 0.25Hp 4 pole)

b. Hộp số WPWDKS size 60 trục ra âm 25mm, trục  vào 14mm

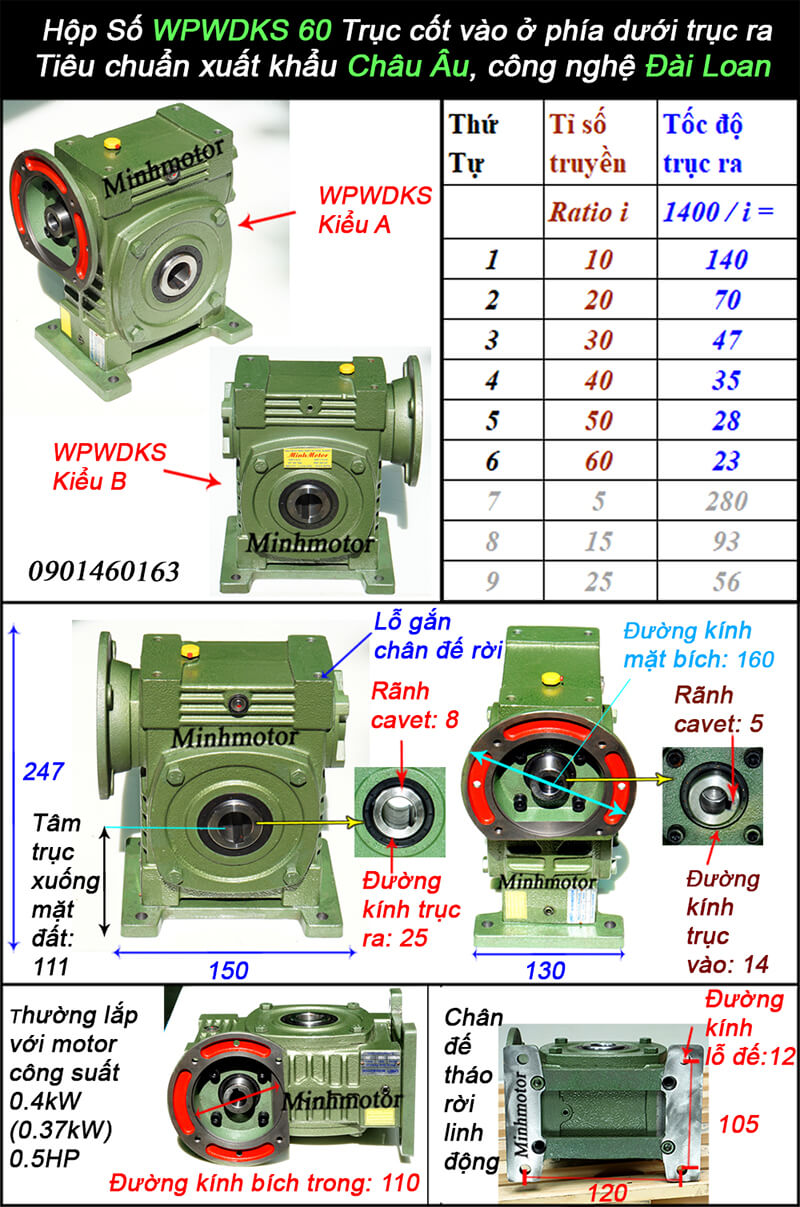

Bản vẽ thông số hộp số motor WPDKS size 60 thích hợp lắp motor mã 71

• Đường kính cốt vào: 14 mm, đường kính trục ra âm: 25 mm
• Đường kính mặt bích: 160 mm
• Đường kính lỗ bắt vít trên mặt bích: 8 mm
• Tổng chiều cao: 247 mm
• Tổng chiều dài: 167 mm
• Tổng ngang: 130mm
• Hộp giảm tốc WPWDKS size 60 phù hợp lắp motor mã 71( 0.37kw 0.5Hp 4 pole)

Khi lắp hộp số WPWDKS 60 với motor 0.37kw 0.5Hp kích thước như hình sau:

• Tổng chiều dài: 383.5mm
• Khoảng cách từ tâm trục hộp số giảm tốc WPWDKS 60 xuống mặt đất: 111mm

c. Hộp giảm tốc WPWDKS size 70 trục ra âm 30, trục vào 14mm, 19mm

Loại 1: Hộp giảm tốc WPWDKS size 70 trục ra âm 30mm, trục vào 14mm

Thông số kỹ thuật hộp số WPWDKS size 70 cụ thể như sau:

• Đường kính cốt vào: 14mm
• Đường kính trục ra âm: 30mm
• Đường kính mặt bích: 160mm
• Đường kính lỗ bắt vít trên mặt bích: 8mm
• Tổng chiều cao: 276mm
• Tổng chiều dài: 200mm
• Tổng ngang: 150mm
• Hộp giảm tốc WPWDKS size 70 phù hợp lắp motor mã 71 ( 0.37kw 0.5hp 4 pole)

Loại 2: Hộp giảm tốc WPWDKS size 70 trục ra âm 30mm, trục vào 19mm

• Đường kính cốt vào: 19mm
• Đường kính trục ra âm: 30mm
• Đường kính mặt bích: 160mm
• Đường kính lỗ bắt vít trên mặt bích: 10mm
• Tổng chiều cao: 316mm
• Tổng chiều dài: 202mm
• Tổng ngang: 150mm

Khi lắp hộp số WPWDKS 70 với motor 0.75kw 1Hp kích thước như hình sau:

• Tổng chiều dài: 452mm
• Khoảng cách từ tâm trục hộp số giảm tốc WPWDKS 70 xuống mặt đất: 126mm

d. Hộp giảm tốc WPDWKS size 80 trục ra âm 35mm, trục vào 19mm 24mm

Loại 1:  Hộp giảm tốc WPDWKS size 80, lắp motor mã 80 trục ra 35mm, trục vào 19mm

Khi lắp hộp số WPWDKS 80 với motor 0.75kw 1Hp kích thước như hình sau:

• Tổng chiều dài: 490mm
• Khoảng cách từ tâm trục hộp số giảm tốc WPWDKS 80 xuống mặt đất: 141mm

Loại 2: Hộp giảm tốc WPDWKS size 80, trục vào 24mm

• Đường kính cốt vào: 24mm , đường kính trục ra âm: 35mm
• Đường kính mặt bích: 200mm
• Đường kính lỗ bắt vít trên mặt bích: 10mm
• Tổng chiều cao: 341mm
• Tổng chiều dài: 225mm
• Tổng ngang: 170mm
• Hộp giảm tốc WPDKS size 80 phù hợp lắp motor mã 90 (1.5kw, 1.1kw tốc độ 4 pole hoặc 0.75kw 6 pole)

- Khi lắp với motor 1.5kw 2Hp

• Tổng chiều dài 515 mm
• Dòng ampe định mức: 3.72 (A)

- Khi lắp với motor 1.1kw 1.5Hp

• Tổng chiều dài: 490mm
• Khoảng cách từ tâm trục hộp số giảm tốc WPDKS 80 xuống mặt đất: 141mm

* Video Hộp giảm tốc WPWDKS trục ra cốt âm 30, 35, 40, 45, 60, 70, 80 mm :

e. Hộp giảm tốc WPDKS size 100 trục ra âm 40mm, trục vào 24mm

• Đường kính cốt vào: 24mm , đường kính trục ra âm: 40mm
• Đường kính mặt bích: 200mm
• Đường kính lỗ bắt vít trên mặt bích: 10mm
• Tổng chiều cao: 370mm
• Tổng chiều dài: 280mm
• Tổng ngang: 190mm
• Hộp số WPDKS size 100 thường lắp motor mã 90 (1.5kw, 1.1kw tốc độ 4 pole hoặc 0.75kw 6 pole)

- Khi lắp với motor 1.5kw 2Hp

• Tổng chiều dài 570 mm
• Tổng chiều cao 430 mm
• Dòng ampe định mức 3.72(A)

- Khi lắp với motor 1.1kw 1.5Hp

• Tổng chiều dài 570 mm
• Khoảng cách từ tâm trục xuống mặt đất: 170mm
• Dòng ampe định mức 2.85(A)

f. Hộp giảm tốc WPDKS size 120 trục ra âm 45mm, trục vào 28mm

• Đường kính cốt vào: 28mm ,đường kính trục ra âm: 45mm
• Đường kính mặt bích: 250mm
• Đường kính lỗ bắt vít trên mặt bích: 12mm
• Chiều cao hộp số: 455 mm
• Tổng chiều dài: 330mm
• Tổng ngang: 230mm
• Hộp số WPWDKS size 120 thích hợp lắp mô tơ  mã 100(2.2kw, 3kw 4 cực 4 pole hoặc mô tơ 1.5kw 6 pole)

- Khi lắp với motor 2.2kw 3Hp

• Tổng chiều dài 655 mm
• Dòng ampe định mức: 5.09(A)

- Khi lắp với motor 3kw 4Hp

• Tổng chiều dài 655mm
• Dòng ampe định mức: 6.78(A)
• Tâm trục hộp giảm số giảm tốc WPDKS 120 xuống mặt đất: 205mm

g. Hộp giảm tốc WPDKS size 135 trục ra âm 60mm, trục vào 28mm

• Đường kính cốt vào: 28mm, đường kính trục ra âm: 60mm
• Đường kính mặt bích: 250mm
• Chiều cao hộp số: 540mm
• Đường kính lỗ bắt vít trên mặt bích: 12mm
• Tổng chiều cao: 540mm
• Tổng chiều dài: 375mm
• Bản vẽ thông số hộp số WPDKS size 135 thích hợp lắp motor mã 112( 4kw 3.7kw 5Hp 4 pole hoặc 2.2kw 6 pole)

- Khi hộp số giảm tốc WPDKS 135 lắp với motor 4kw 5Hp

• Tổng chiều dài 715 mm
• Khoảng cách tâm trục xuống mặt đất: 245mm
• Dòng ampe định mức: 8.8(A)

- Khi lắp với motor 3kw 4Hp

h. Hộp giảm tốc WPDKS size 155 trục ra âm 70mm, trục vào 38mm

• Đường kính cốt vào: 38 mm, đường kính trục ra âm: 70 mm
• Đường kính mặt bích: 300 mm
• Đường kính lỗ chân đế: 21 mm
• Đường kính lỗ bắt vít trên mặt bích: 12 mm
• Tổng chiều cao: 575 mm
• Tổng chiều dài: 448 mm
•  Hộp giảm tốc WPWDKS size 155 thích hợp lắp motor mã 132( 5.5kw 7.5Hp, 7.5kw 10Hp  4 pole hoặc 4kw 6 pole)

- Khi lắp với motor 5.5kw 7.5Hp

• Tổng chiều dài 837 mm
• Dòng điện ampe full tải: 11.7(A)

- Khi Hộp giảm tốc WPDKS size 175 lắp với motor 7.5kw 10Hp

i. Hộp giảm tốc WPDKS size 175 trục ra âm 80mm, trục vào 38mm

• Đường kính cốt vào: 38mm. Đường kính cốt ra âm: 80mm
• Đường kính mặt bích: 300mm
• Đường kính lỗ chân đế: 21mm
• Đường kính lỗ bắt vít trên mặt bích: 12mm
• Tổng chiều cao: 645mm
• Tổng chiều dài: 481mm
•  Hộp số WPWDKS size 175 thích hợp lắp motor mã 132( 7.5kw 10Hp  4 pole hoặc 4kw 6 pole)

Hộp giảm tốc WPDKS 175 khi lắp với motor 7.5kw 10Hp

• Tổng chiều dài 515 mm
• Tâm trục xuống mặt đất: 297mm

4. Cách vận hành hộp giảm tốc WPDKS

Các bước vận hành hộp số WPDKS thực hiện như sau:

5. Bảng cốt vào, trục âm và dòng điện motor ghép hộp số WPDKS

Tốc độ và mô-men trục ra tính theo motor 4 cực (hiệu suất trục vít khoảng 85% ở 1/10, 70% ở 1/30, 55% ở 1/60):

• Mô-men bảng là giá trị tính theo motor, chưa phải giới hạn hộp.
• Giới hạn mô-men cho phép từng size: xem nhãn/catalog hộp số.
• Tời, nâng hạ: tải treo cần phanh, hộp trục vít tự hãm không thay phanh.
• Dòng ở 220V 3 pha gấp khoảng 1,73 lần cột 380V.

6. Ứng dụng của hộp số giảm tốc WPWDKS cốt âm

• Hộp giảm tốc WPDKS size 120, 135 cho tời kéo hàng, tời nâng hạ, cẩu hàng nhẹ.
• Hộp số WPWDKS trục âm 40, 45 mm cho gầu tải, vít tải xi măng, vít tải đá.
• Hộp giảm tốc WPDKS size 80, 100 cho băng tải hàng hóa, băng chuyền vật liệu.
• Hộp số WPDKS size 155, 175 cho máy cán lá thép, máy cắt sắt, máy kéo dây.
• Hộp giảm tốc trục rỗng WPWDKS cho máy nghiền gỗ, máy ép gỗ, máy trộn thức ăn.
• Hộp số WPDKS size 50, 60 cho cơ cấu nhẹ: rèm tự động, bàn xoay, máy đóng gói.

7. Ưu điểm của hộp giảm tốc WPDKS

• Size 70, 80 có hai kiểu cốt vào, chọn được motor mã 71, 80 hoặc 90.
• Trục âm ra lắp thẳng vào trục máy, không cần khớp nối.
• Kiểu đứng, motor phía trên, chiếm ít diện tích sàn.
• Bánh vít đồng thau, chạy êm, tỉ số đến 1/60 chỉ một cấp.
• Bảng tâm trục xuống mặt đất từng size giúp tính bệ máy dễ.

8. Câu hỏi thường gặp về hộp giảm tốc WPDKS

a) Cho người sắp mua, khảo giá hộp giảm tốc WPDKS

• Hộp giảm tốc WPDKS size 80 có mấy cỡ lỗ trục vào? 2 cỡ: 19 mm cho motor 0.75kW mã 80 và 24 mm cho motor 1.1–1.5kW mã 90, cùng bích 200 mm. Đặt hàng phải báo mã khung motor để lấy đúng lỗ.
• WPDKS size 120–135 dùng cho tời kéo hàng được không? Được. Size 120 lỗ âm 45 mm motor 2.2–3kW, size 135 lỗ âm 60 mm motor 3–4kW. Tời nâng hạ cần thêm motor phanh, vì trục vít 1 cấp không giữ được tải treo khi rung.
• Hộp số WPDKS size 50 gắn motor bao nhiêu? 0.18kW 4 cực mã 63, dòng khoảng 0.6 A ở 380V. Cốt vào 11 mm, lỗ âm ra 20 mm, bích 140 mm. Hợp với băng chuyền nhẹ, máy đóng gói nhỏ.
• WPDKS có gắn motor 6 cực không? Có, nếu cùng mã khung. Motor 4 cực 1400 v/p là chính. Motor 6 cực mã 90 là 0.75–1.1kW, lắp size 80–100 lỗ 24 mm, trục ra chậm hơn khoảng 1/3.
• WPDKS lỗ âm 80 mm chịu motor bao nhiêu kW? 7.5kW 4 cực mã 132, size 175, dòng khoảng 15.6 A ở 380V. Máy cán lá thép, máy kéo dây cỡ vừa dùng size này.
• Cốt âm WPDKS gắn vít tải xi măng có cần khớp nối không? Không. Trục vít tải cắm thẳng vào lỗ âm 40–45 mm, chống xoay bằng tay đòn. Bỏ được khớp nối và bệ motor, tiết kiệm khoảng 300–500 mm chiều dài.

b) Cho người mới mua hộp giảm tốc WPDKS, cần dùng cho đúng

• Trục tang tời lắp WPDKS cần gia công thế nào? Đường kính đúng lỗ âm, dung sai h6, rãnh then đúng chuẩn. Đầu trục có lỗ ren để bắt tấm chặn, giữ hộp không trôi dọc trục.
• Tay đòn WPDKS đặt hướng nào? Vuông góc với đường nối tâm trục và điểm bắt. Phản lực tay đòn khi đó nhỏ nhất. Bắt qua cao su để hộp tự lựa theo trục.
• WPDKS mới nhận kiểm tra gì trước khi lắp? 3 việc: đo lỗ âm và lỗ trục vào bằng thước kẹp, kiểm tra mức dầu, quay tay trục vào xem trơn đều.

c) Cho người đã dùng hộp giảm tốc WPDKS, cần bảo trì

• Thay dầu hộp WPDKS bao lâu? Lần đầu sau 300–500 giờ, sau đó khoảng 3000 giờ. Tời chạy ngắt quãng ít giờ thì thay theo năm, ít nhất 1 lần/năm.
• Phanh motor tời gắn WPDKS bao lâu chỉnh khe? Khoảng 3 tháng. Khe phanh đĩa thường 0.3–0.5 mm. Khe lớn quá thì tải trôi khi dừng.
• Lỗ âm WPDKS có cần tra mỡ định kỳ không? Có. Mỗi 6 tháng, nhất là gầu tải, vít tải xi măng hay gỉ. Trục gỉ dính lỗ âm làm việc tháo hộp rất khó.

d) Cho người dùng hộp giảm tốc WPDKS mắc lỗi, cần cách sửa

• Tời dùng WPDKS bị trôi tải khi dừng là lỗi gì? Do phanh motor mòn hoặc khe phanh quá lớn. Chỉnh khe về 0.3–0.5 mm, thay má phanh nếu mòn quá giới hạn.
• Tay đòn WPDKS bị gãy là do đâu? Do bắt cứng hoặc trục máy đảo lớn. Thay tay đòn, bắt qua cao su, kiểm tra độ đảo trục máy dưới 0.1 mm.
• WPDKS kêu tiếng gõ mỗi vòng trục ra có sửa được không? Được. Tiếng gõ mỗi vòng thường do then lỗ âm lỏng hoặc một răng bánh vít sứt. Thay then trước; vẫn gõ thì mở nắp kiểm tra bánh vít.
