Động Cơ Giảm Tốc 2HP 1.5Kw 1/20

2.679 reviews

Motor giảm tốc 1.5kw còn gọi là động cơ giảm tốc 2hp tỉ số truyền 20, ratio 20, giảm 20 lần có công dụng làm: motor khuấy nhiên liệu, máy nghiền gỗ, ép gỗ  băng tải chuyển hàng, quạt sục khí nuôi hải sản, chế tạo tời bò kéo hàng nặng chục tấn gắn với hộp số giảm tốc cầu trục.

Tốc độ trục ra động cơ giảm tốc 1.5kw tỉ số truyền 20, nghĩa là hộp số giảm tốc độ motor đi 20 lần. Được tính như sau, motor 1400, 1450, 1500 vòng / 20 = 70, 72.5, 75 vòng / phút.

Tốc độ motor giảm tốc 2HP tải nặng còn có các ratio sau: 18.06, 18.8, 19.27, 19.31, 19.89. Tốc độ trục ra trong khoảng 65 tới 80 vòng / 1 phút.

Điện áp: 3 pha 380v / 220v

Nguyên liệu: trục thép tôi nhiệt luyện theo công nghệ Nhật, bánh răng tiện bằng máy CNC của Đức.

Ưu điểm của motor giảm tốc 2hp 1.5kw tỉ số truyền 1/20, ratio 20 của công ty Hồng Phúc là: đạt tiêu chuẩn Nhật bản, giá gốc, giá sỉ, phân phối toàn quốc, bảo hành 2-3 năm, dài nhất toàn thị trường, dây đồng chuẩn theo Đức, tiết kiệm tiền điện, vòng bi tiêu chuẩn Italia, độ bền thiết bị 8-10 năm.

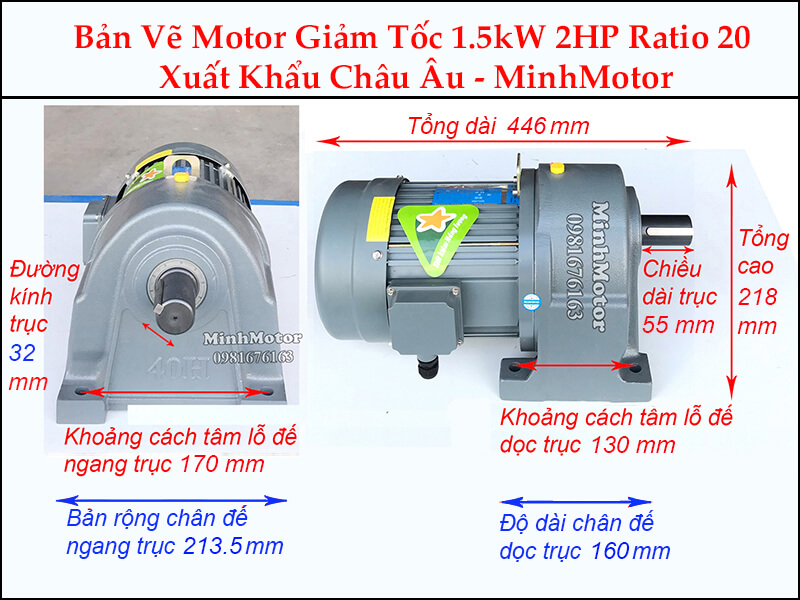

1) Bản vẽ động cơ giảm tốc 1.5kw 2HP 1/20, trục 32 mm chân đế

 Kích thước motor giảm tốc chân đế 1.5 kw 2 hp 1/20 ratio 20 trục 32

Kích thước motor giảm tốc 1.5kw 2hp tỉ số truyền 1/20 ratio 20 trục 32 chân đế:

  • Tổng dài: 446 mm, Tổng cao: 218 mm
  • Đường kính trục: 32 mm, Chiều dài trục: 55 mm
  • Khoảng cách tâm lỗ đế ngang trục: 170 mm
  • Khoảng cách tâm lỗ đế dọc trục: 130 mm
  • Bản rộng chân đế ngang trục: 213.5 mm
  • Độ dài chân đế dọc trục: 160 mm

Video sản phẩm thực tế motor giảm tốc 1.5kw 2hp ratio 20

Tư vấn: 0968140191

2) Thông số motor giảm tốc 1.5kw 2Hp 1/20, trục 32 mm mặt bích

Kích thước motor giảm tốc mặt bích 1.5 kw 2 hp 1/20 ratio 20 trục 32

Kích thước motor giảm tốc 1.5kw 2hp tỉ số truyền 1/20 ratio 20 trục 32 mặt bích:

  • Tổng dài: 443 mm, Chiều dài trục: 55 mm
  • Chiều ngang mặt bích: 223 mm, Chiều dài mặt bích: 242 mm
  • Đường kính trục: 32 mm, Đường kính lỗ mặt bích: 14 mm
  • Bản rộng rãnh cavet: 10 mm

3) Kích thước động cơ giảm tốc 2Hp 1.5kw 1/20 trục 40 mm chân đế

 Kích thước motor giảm tốc chân đế 1.5 kw 2 hp 1/20 ratio 20 trục 40

Kích thước motor giảm tốc 1.5kw 2hp tỉ số truyền 1/20 ratio 20 trục 40 chân đế:

  • Tổng dài: 473 mm, Tổng cao: 266 mm
  • Đường kính trục: 40 mm, Chiều dài trục: 65 mm
  • Khoảng cách tâm lỗ đế ngang trục: 210 mm
  • Khoảng cách tâm lỗ đế dọc trục: 150 mm
  • Bản rộng chân đế ngang trục: 264 mm
  • Độ dài chân đế dọc trục: 190 mm

4) Bản vẽ motor giảm tốc 2hp 1.5kw 1/20 trục 40 mm mặt bích

Kích thước motor giảm tốc mặt bích 1.5 kw 2 hp 1/20 ratio 20 trục 40

Kích thước motor giảm tốc 1.5kw 2hp tỉ số truyền 1/20 ratio 20 trục 40 mặt bích:

  • Tổng dài: 473 mm, Chiều dài trục: 65 mm
  • Chiều ngang mặt bích: 275 mm, Chiều dài mặt bích: 300 mm
  • Đường kính trục: 40 mm, Đường kính lỗ mặt bích: 16 mm
  • Bản rộng rãnh cavet: 10 mm

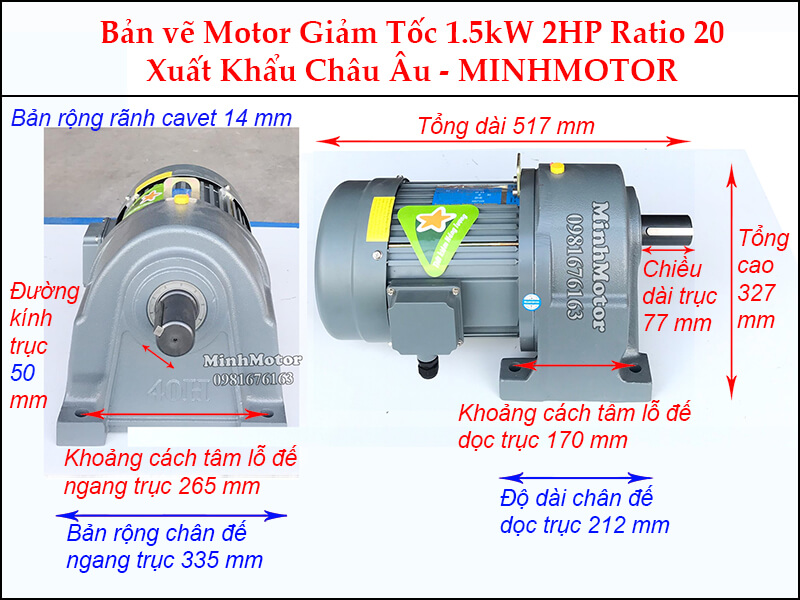

5) Thông số động cơ giảm tốc 1.5kw 2Hp 1/20 trục thẳng 50 mm chân đế

 Kích thước motor giảm tốc chân đế 1.5 kw 2 hp 1/20 ratio 20 trục 50

Kích thước motor giảm tốc 1.5kw 2hp tỉ số truyền 1/20 ratio 20 trục 50 chân đế:

  • Tổng dài: 517 mm, Tổng cao: 327 mm
  • Đường kính trục: 50 mm, Chiều dài trục: 77 mm
  • Khoảng cách tâm lỗ đế ngang trục: 265 mm
  • Khoảng cách tâm lỗ đế dọc trục: 170 mm
  • Bản rộng chân đế ngang trục: 335 mm
  • Độ dài chân đế dọc trục: 212 mm

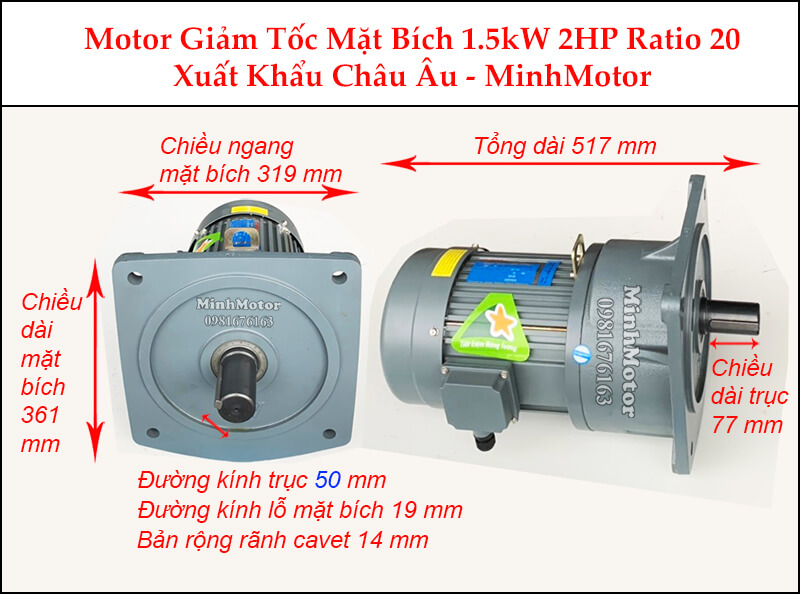

6) Kích thước motor giảm tốc 1.5kw 2Hp 1/20 trục 50 mm mặt bích

Kích thước motor giảm tốc mặt bích 1.5 kw 2 hp 1/20 ratio 20 trục 50

Kích thước motor giảm tốc 1.5kw 2hp tỉ số truyền 1/20 ratio 20 trục 50 mặt bích:

  • Tổng dài: 517 mm, Chiều dài trục: 77 mm
  • Chiều ngang mặt bích: 319 mm, Chiều dài mặt bích: 361 mm
  • Đường kính trục: 50 mm, Đường kính lỗ mặt bích: 19 mm
  • Bản rộng rãnh cavet: 14 mm

7) Bản vẽ động cơ giảm tốc 2HP 1.5kw Tải nặng R57 R67 R77

Bộ động cơ giảm tốc 2HP 1.5kw tải nặng ratio 20 tỉ số truyền 1/20  thường có đầu giảm tốc R57

Kích thước Motor giảm tốc 2HP 1.5kw R57 ratio 21.93

Kích thước Motor giảm tốc 2HP 1.5kw R57 ratio 21.93

  • Đường kính trục 35 mm
  • Đường kính ngoài mặt bích 160 mm
  • Tổng chiều dài motor giảm tốc 665 mm
  • Tổng chiều cao không gồm hộp cực 187 mm
  • Khoảng cách tâm lỗ đế ngang trục 135 mm
  • Khoảng cách tâm lỗ đế dọc trục 165 mm
  • Lực momen 225 Nm
  • Hệ số làm việc SF = 0

Ngoài ra có thể lựa chọn theo thông số lực mô men khác hoặc mã số hộp giảm tốc R khác:

  • Motor giảm tốc 2HP 1.5kw R67 ratio = 19.89, lực momen = 200 Nm, hệ số làm việc SF = 3.0. Đường kính trục 35 mm
  • Motor giảm tốc 2HP 1.5kw R77 ratio = 21.43, lực momen = 220 Nm, hệ số làm việc SF = 3.8. Đường kính trục 40 mm

8) Thông số motor giảm tốc 2hp 1.5kw trục vuông góc

thong so motor giam toc 1.5kw 2hp ratio 19.58

Kích thước Động cơ giảm tốc 1.5kw 2hp K47 ratio 19.58

  • Chiều dài hộp giảm tốc trục âm 325 mm
  • Chiều cao 185 mm
  • Đường kính trục âm 35 mm
  • Bản rộng cavet trục âm 10 mm
  • Chiều dài hộp giảm tốc trục dương 317 mm
  • Đường kính trục dương 30 mm
  • Chiều dài trục 60 mm
  • Bản rộng cavet trục dương 8 mm
/ /
