Động cơ điện Teco 75HP 55kW 3 pha 380V, 4 cực khung 250M khoảng 1485 vòng/phút, trục 65 mm, dòng định mức khoảng 101 A, mô-men khoảng 354 Nm, 6 đầu dây khởi động sao – tam giác.
Động cơ điện Teco 75HP 55kW (motor Teco 55kW, 75 ngựa) là motor điện 3 pha 380V, 50Hz, rotor lồng sóc, hiệu suất IE1/IE2, chạy liên tục S1, thuộc dòng motor điện Teco Đài Loan. Bản 4 cực mã AESV 250M quay khoảng 1485 vòng/phút, trục 65 mm, dòng định mức khoảng 101 A ở 380V, mô-men định mức khoảng 354 Nm.
Motor Teco 75HP có hộp cực 6 đầu dây để khởi động sao – tam giác, khởi động mềm hoặc chạy biến tần, kiểu chân đế (AESV, AEEV) và mặt bích (AESU, AEUV). Thương hiệu Teco đã có mặt ở Việt Nam hơn 30 năm.
Điện áp 380v, tần số 50 hz, 6 đầu dây ra trong hộp cực điện
Dây đồng cách điện cấp F, chịu nhiệt tới 155 °C
Khả năng làm việc dư tải: hệ số dư tải (SF) xem trên tem motor, thường khoảng 1.0 – 1.15.
Mã hàng motor Teco mặt bích: AESU, AEUV; motor điện 3 pha Teco Chân đế: AESV, AEEV
2. Cách lựa chọn motor Teco 55kw 75HP
Để lựa chọn motor Teco 75HP 55kW phù hợp, bạn có thể xem xét các yếu tố sau:
Công suất: Đảm bảo rằng công suất của motor phù hợp với yêu cầu của ứng dụng cụ thể mà bạn đang sử dụng. Kiểm tra các tài liệu và thông số kỹ thuật của thiết bị, máy móc hoặc hệ thống để đảm bảo rằng motor Teco 75HP đáp ứng được nhu cầu công suất của bạn.
Điện áp và tần số: Xác định điện áp và tần số của hệ thống điện mà motor sẽ hoạt động. Motor Teco 75HP có sẵn trong các phiên bản điện áp và tần số khác nhau để phù hợp với các tiêu chuẩn điện quốc gia khác nhau. Đảm bảo rằng motor bạn chọn tương thích với hệ thống điện của bạn.
Tốc độ: Xác định tốc độ quay yêu cầu của motor. Motor Teco 75HP có thể điều chỉnh tốc độ thông qua các bộ điều khiển tốc độ hoặc kết hợp với hộp giảm tốc để đạt được tốc độ mong muốn. Đảm bảo rằng motor có khả năng cung cấp tốc độ phù hợp cho ứng dụng của bạn.
Môi trường hoạt động: Xem xét môi trường hoạt động của motor. Motor Teco 75HP thường được thiết kế để làm việc trong môi trường công nghiệp khắc nghiệt với chống bụi, chống ẩm và chống rung động. Tuy nhiên, nếu bạn đang hoạt động trong môi trường đặc biệt như môi trường chống cháy nổ hoặc môi trường ăn mòn, bạn có thể cần xem xét các phiên bản đặc biệt của motor Teco hoặc các phụ kiện bổ sung để đảm bảo an toàn và tuổi thọ của motor.
Các yếu tố khác: Xem xét các yếu tố khác như kích thước vật lý, trọng lượng, tiêu thụ năng lượng, độ ồn và yêu cầu bảo trì. Điều này sẽ giúp bạn đảm bảo rằng motor Teco 75HP phù hợp với không gian và yêu cầu của ứng dụng của bạn.
3. Xuất xứ motor Teco 55kw 75HP
Động cơ Teco có xuất xứ từ Đài Loan. Teco là một thương hiệu đáng tin cậy và phổ biến trong ngành công nghiệp động cơ điện. Với công suất 55kW (75HP), động cơ Teco cung cấp hiệu suất cao và đáng tin cậy cho các ứng dụng công nghiệp đòi hỏi công suất mạnh mẽ. Động cơ Teco được sử dụng rộng rãi trên toàn thế giới và có mặt trong nhiều ngành công nghiệp, bao gồm sản xuất, xây dựng, khai thác mỏ, dầu khí, hóa chất và nhiều lĩnh vực khác.
4. Thông số điện, tốc độ và mô-men động cơ Teco 55kW 75HP
Thông số
Motor Teco 55kW 4 cực (250M)
Điện áp
3 pha 380V đấu tam giác, 6 đầu dây (khởi động sao – tam giác)
Dòng định mức ở 380V
khoảng 99 – 104 A
Dòng định mức ở 220V (bản quấn 220/380V)
khoảng 172 – 178 A
Dòng khởi động trực tiếp
khoảng 6,5 – 7 lần dòng định mức
Tốc độ định mức
khoảng 1485 vòng/phút
Mô-men định mức
khoảng 354 Nm
Đường kính trục
65 mm
Biến tần phù hợp
55kW 3 pha 380V (tải nặng, quán tính lớn chọn 75kW)
Aptomat, khởi động từ tham khảo
MCCB khoảng 175 – 200 A, contactor khoảng 115 A (AC3)
Cáp đồng tham khảo
khoảng 70 mm² (đường dây ngắn)
Dòng điện, mô-men trong bảng là số điển hình, số chính xác xem tem motor.
Đấu trực tiếp, dòng khởi động khoảng 650 – 700 A.
Khởi động sao – tam giác: dòng khởi động còn khoảng 1/3.
Cáp dài trên 50 m cần tính lại tiết diện theo sụt áp.
5. Ứng dụng của động cơ điện Teco 55kW 75HP và ví dụ chế tạo máy đùn gạch chân không cỡ 35
Motor Teco 55kW chạy bơm nước công nghiệp 3 pha 380V, trạm bơm tưới tiêu, bơm cấp nước khu công nghiệp.
Động cơ Teco 75HP kéo hộp giảm tốc tải nặng cho băng tải mỏ đá, gầu tải clinker, xích cào than.
Máy nén khí trục vít 55kW, máy thổi khí Root cho trạm xử lý nước thải tập trung.
Quạt hút khói lò hơi, quạt ly tâm hút bụi trung tâm, quạt cấp gió lò đốt.
Máy nghiền đá, máy nghiền búa, máy băm gỗ dăm, máy nghiền nhựa công suất lớn.
Cầu trục, tời kéo, máy khuấy bồn lớn qua hộp số giảm tốc.
Thay thế motor 3 pha 55kW khung 250 cũ trong dây chuyền đang chạy.

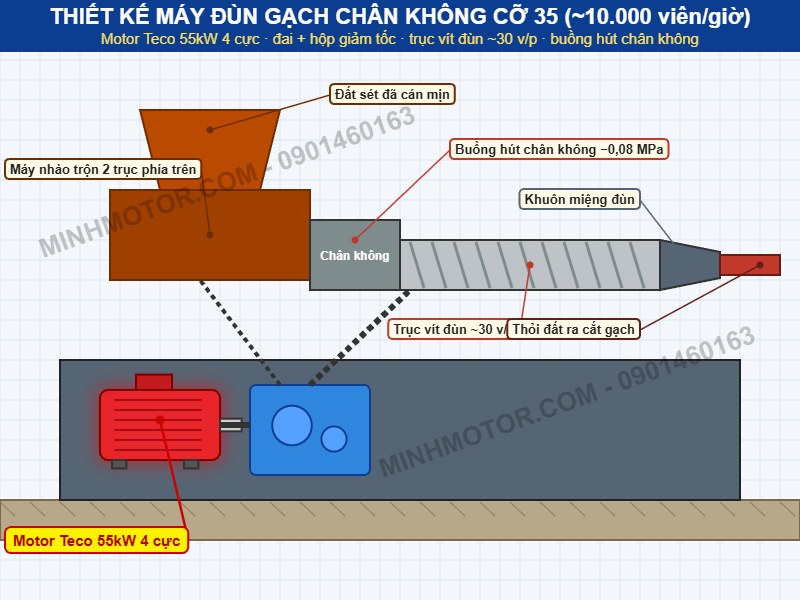

a. Thiết kế máy đùn gạch chân không cỡ 35 dùng motor Teco 55kW 4 cực
Máy đùn gạch chân không là trái tim của lò gạch tuynel. Đất sét được hút khí, ép qua khuôn thành thỏi rồi cắt gạch. Motor Teco 55kW 4 cực 1.485 vòng/phút kéo trục vít đùn cỡ 35.
b. Cách máy đùn gạch chân không vận hành
Đất sét đã cán mịn vào máy nhào 2 trục phía trên.
Đất rơi qua buồng hút chân không khoảng −0,08 MPa, đuổi bọt khí.
Motor 55kW qua đai và hộp giảm tốc, trục vít đùn quay khoảng 30 vòng/phút.
Trục vít ép đất qua khuôn miệng đùn thành thỏi liên tục.
Máy cắt dây cắt thỏi thành gạch, khoảng 10.000 viên tiêu chuẩn/giờ.
c. Vì sao chọn motor 4 cực 1.485 vòng/phút cho máy đùn gạch
Trục vít 30 vòng/phút: tổng tỉ số khoảng 49.
Motor 4 cực dùng đai + hộp 2 cấp tiêu chuẩn.
Motor 2 cực phải giảm khoảng 99 lần, hộp số to và nóng.
Mô men 354 Nm khởi động được khi buồng đùn còn đầy đất.
d. Tính công suất đùn để chọn đúng motor 55kW
Mô men trục vít ≈ 354 × 49 × 0,9 ≈ 15.600 Nm.
Đùn đất sét tiêu tốn khoảng 2–2,5 kWh mỗi tấn đất.
10.000 viên/giờ là khoảng 20–23 tấn đất, cần khoảng 45–52kW.
Motor 45kW chạy khoảng 8.000 viên/giờ, đất khô cứng là quá dòng.
6. Ưu điểm của motor Teco 75HP 55kW
Khung IEC 250, lắp lẫn được với motor 55kW hãng khác cùng khung.
Cách điện cấp F, cấp bảo vệ IP55, chạy liên tục S1 24 giờ.
Bản IE2 giảm điện năng tiêu thụ cho bơm, quạt, máy nén chạy nhiều giờ.
6 đầu dây, phù hợp khởi động sao – tam giác, khởi động mềm, biến tần.
Vỏ gang đúc cứng vững, ít rung khi kéo khớp nối hoặc puly tải nặng.
Phụ tùng vòng bi, quạt làm mát motor Teco dễ tìm.
7. Câu hỏi thường gặp về động cơ điện Teco 75HP 55kW
Cần báo gì khi hỏi mua? Báo công suất 55kW và số cực. Nói rõ chân đế hay mặt bích. Báo cách khởi động đang dùng.
Tem motor phải ghi gì? Ghi 55kW, 380V, 50Hz. Dòng khoảng 101 A. Có mã khung 250M.
Trục bao nhiêu? Bản 4 cực trục 65 mm. Kiểm tra rãnh then khi dùng lại khớp nối cũ.
Cần bản 2 cực có không? Hỏi riêng bản 2 cực khoảng 2970 vòng/phút. Trục bản 2 cực nhỏ hơn.
Thay motor cũ cần đo gì? Đo lỗ chân đế và tâm trục. Khung 250 có tâm trục 250 mm.
Hỏi gì về bảo hành? Hỏi thời gian và điều kiện bảo hành. Hỏi biên bản đo cách điện xuất xưởng.
Tủ điện cần gì? Aptomat khoảng 175 – 200 A. Bộ sao – tam giác hoặc khởi động mềm 55kW.
Chỉnh rơ le nhiệt bao nhiêu? Đấu trực tiếp đặt khoảng 101 A. Mạch sao – tam giác đặt khoảng 58 A.
Đấu dây thế nào? Lưới 380V chạy tam giác. Khởi động sao khoảng 5 – 10 giây.
Nâng hạ motor thế nào? Dùng đúng móc cẩu trên vỏ. Không móc vào trục hay nắp quạt.
Căn tâm khớp nối ra sao? Dùng đồng hồ so để căn. Lệch tâm làm rung, vỡ vòng bi.
Chạy thử thế nào? Chạy không tải trước. Kiểm tra chiều quay. Đo dòng ba pha cân bằng.
Tiếp địa thế nào? Nối vỏ motor vào hệ tiếp địa xưởng. Dây đồng khoảng 35 mm².
Đo dòng thế nào? Đo cả ba pha khi đầy tải. Vượt 101 A kéo dài là quá tải.
Vòng bi cần gì? Bơm mỡ định kỳ qua vú mỡ. Chu kỳ và lượng mỡ xem nhãn motor.
Nhiệt độ vỏ bao nhiêu? Khoảng 60 – 80 °C là bình thường. Nóng bất thường thì dừng kiểm tra.
Đo rung có cần không? Nên đo rung hai đầu vòng bi. Rung tăng dần báo lệch tâm, mòn.
Đo cách điện thế nào? Dùng megomet 1000V. Trên 1 MΩ là chạy được.
Tủ điện kiểm tra gì? Siết lại cốt dây. Xem tiếp điểm contactor có rỗ, cháy.
Điện áp lưới cần đo? Đo điện áp ba pha giờ cao điểm. Lệch pha lớn làm motor nóng.
"Motor 55kW đấu trực tiếp được". Dòng khởi động khoảng 700 A. Máy biến áp nhỏ sẽ sụt áp mạnh.
"Rơ le nhiệt chỉnh cao cho khỏi nhảy". Kẹt tải thì cuộn dây cháy.
"Chạy sao lâu cũng không sao". Chạy sao có tải lâu làm motor nóng.
"Mất một pha vẫn chạy được". Chạy hai pha làm cháy cuộn dây nhanh.
"Bơm mỡ đầy cho bền". Mỡ quá đầy làm vòng bi nóng.
"Khởi động liên tục không sao". Đóng cắt dày làm cuộn dây quá nhiệt.
