Động cơ điện ABB 5.5HP 4kW 3 pha 380V, khung IEC 112, trục 28 mm, dòng khoảng 7,9 A, 4 cực khoảng 1440 vòng/phút, bản chân đế và mặt bích 250 mm, khởi động trực tiếp hoặc sao – tam giác.
Động cơ điện ABB 5.5HP 4kW là motor 3 pha hạ thế ABB theo tiêu chuẩn IEC, cỡ khung 112, trục 28 mm, chạy điện 3 pha 380V 50Hz. Dòng định mức khoảng 7,9 A ở 380V; bản 4 cực quay khoảng 1440 vòng/phút, mô-men trục khoảng 26,5 Nm.
Motor ABB 4kW có bản chân đế (dài 411 mm, cao 252 mm, lỗ đế 190 x 140 mm) và bản mặt bích 250 mm; motor từ 4kW thường quấn 380V tam giác, khởi động trực tiếp hoặc sao – tam giác đều được.
Chế tạo động cơ giảm tốc ABB cho máy khai khoáng, cửa cuốn
Đúc, gia công đồng, nhôm, thép thiết bị luyện kim
Nấu kim loại
Sản xuất xe hơi.
Motor giảm tốc ABB 4kW cho máy khai khoáng, băng tải đá, cửa cuốn lớn.
Máy đúc, máy cán và gia công đồng, nhôm, thép.
Lò nấu kim loại: quạt cấp gió, bơm nước làm mát khuôn.
Bơm ly tâm 5.5HP, bơm cấp nước nhà xưởng.
Máy nén khí piston, máy hút bụi trung tâm xưởng gỗ.
Dây chuyền lắp ráp ô tô, xe máy: băng chuyền, con lăn.

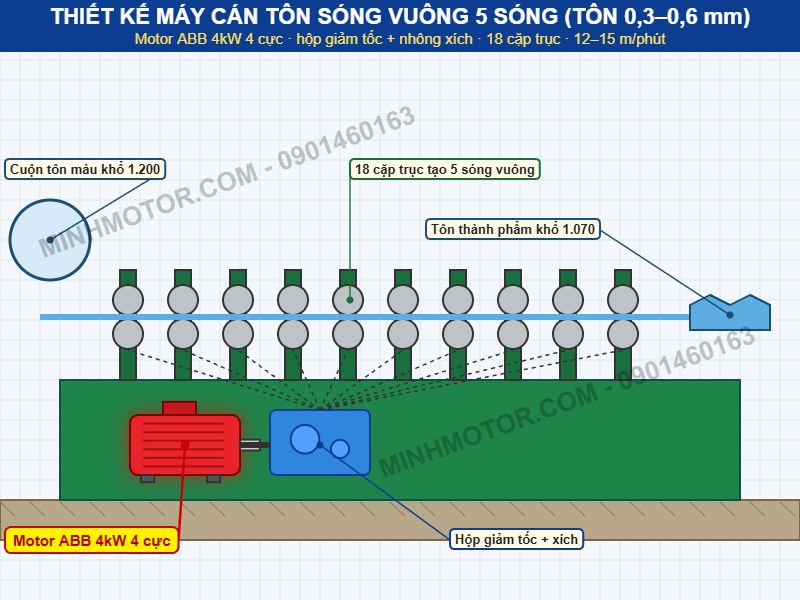

a. Thiết kế máy cán tôn sóng vuông 5 sóng dùng motor ABB 4kW 4 cực
Máy cán tôn sóng vuông 5 sóng làm tôn lợp nhà xưởng, nhà dân từ cuộn tôn màu 0,3–0,6 mm. Motor ABB 4kW 4 cực 1.440 vòng/phút là motor chính kéo 18 cặp trục.
b. Cách máy cán tôn 5 sóng vuông vận hành
Cuộn tôn màu khổ 1.200 mm đặt trên giá xả.
Motor 4kW qua hộp giảm tốc và xích chia đều cho 18 cặp trục.
Tôn đi qua từng cặp trục, sóng nổi dần thành 5 sóng vuông.
Tốc độ cán khoảng 12–15 m/phút.
Dao cắt chặt theo chiều dài, tôn ra khổ hữu dụng 1.070 mm.
c. Vì sao chọn motor 4 cực 1.440 vòng/phút cho máy cán tôn
Trục Ø100 cần khoảng 45 vòng/phút: tỉ số khoảng 32.
Motor 4 cực dùng hộp 2 cấp tiêu chuẩn.
Motor 2 cực phải giảm khoảng 64 lần, hộp lớn hơn.
Khởi động khi tôn còn kẹp trong 18 cặp trục cần mô men lớn: 26,5 Nm.
d. Tính công suất cán để chọn đúng motor 4kW
Mô men ra trục ≈ 26,5 × 32 × 0,9 ≈ 760 Nm, chia cho 18 cặp trục.
Cán tôn 0,45 mm ở 14 m/phút cần khoảng 2,8–3,2kW.
Tôn dày 0,6 mm cần khoảng 3,6kW.
Motor 3kW chạy tôn 0,3–0,4 mm thì đủ, tôn 0,6 mm là quá dòng.
2. Ưu điểm của động cơ điện ABB 4Kw 5HP
Motor abb 4 kw 5HP có nhiều ưu điểm, bao gồm:
Hiệu suất cao: Động cơ điện ABB được thiết kế với hiệu suất cao, giúp tiết kiệm năng lượng và giảm hao hụt điện năng trong quá trình vận hành. Điều này giúp tiết kiệm chi phí hoạt động và làm giảm tác động tiêu cực lên môi trường.
Độ tin cậy cao: ABB là một trong những nhà sản xuất hàng đầu thế giới về động cơ điện. Động cơ ABB được xây dựng với chất lượng và độ bền cao, đảm bảo hoạt động liên tục và tin cậy trong nhiều ứng dụng khác nhau.
Đa dạng ứng dụng: Động cơ ABB 4kW 5HP có khả năng ứng dụng trong nhiều lĩnh vực công nghiệp và dân dụng, từ máy móc sản xuất, bơm, quạt, máy nén khí đến cơ cấu truyền động trong các ngành công nghiệp khác nhau.
Điều khiển tốc độ: Động cơ ABB có thể được kết hợp với các hệ thống điều khiển tốc độ như biến tần để điều chỉnh tốc độ động cơ một cách linh hoạt và chính xác. Điều này mang lại tính linh hoạt và hiệu suất tối ưu trong các ứng dụng đòi hỏi kiểm soát tốc độ.
Thiết kế nhỏ gọn: Động cơ ABB 4kW 5HP có thiết kế nhỏ gọn, tiết kiệm không gian và dễ dàng lắp đặt trong các ứng dụng có không gian hạn chế.
Dễ bảo trì: Động cơ ABB được thiết kế để dễ dàng bảo trì và thay thế các thành phần khi cần thiết. Điều này giúp giảm thời gian tắt máy và giảm chi phí bảo trì.
3. Thông số kỹ thuật động cơ điện ABB 4Kw 5HP
Sản xuất động cơ abb 5 Hp theo quy chuẩn sau:
Bản phòng nổ ATEX là dòng riêng, khác motor tiêu chuẩn
Thích ứng được với biến tần 380v, 420v
Khả năng tiết kiệm điện: IE2, IE3, IE4 tùy dòng
Phương pháp giải nhiệt khi vận hành: IC 411 theo IEC 60034-6 (tự làm mát bằng quạt gắn trục)
IEC frame size khung vỏ mã 56 tới mã 450
Nhà máy áp dụng hệ thống quản lý môi trường ISO 14001
Tốc độ motor 2, 4, 6 pole, ứng với tần số điện 50hz hoặc 60 hz
Motor giảm tốc ABB thường gặp từ 0.2kW tới 15kW, ghép được nhiều tỉ số truyền.
Kỹ thuật đấu điện motor ABB 5.5HP 4KW
Cần có tủ điện nối tiếp đất
Cần rơ le chống mất pha motor, chống cháy
Khởi động trực tiếp, hoặc sao – tam giác khi motor đấu tam giác 380V (xem tem)
Chỉ chạy 85% ampe định mức, giúp động cơ không sinh nhiệt cao, bền dài lâu.
Ví dụ ampe full tải là: 7.9 A, chỉ nên chạy nhiều nhất là: 6.7A
4. Phân loại động cơ điện ABB 4Kw 5HP
a. Động cơ điện ABB 4Kw 5HP chân đế
Cường độ dòng điện định mức: 7.9 (A)
Tổng dài: 411 mm, tổng cao: 252 mm
Đường kính trục: 28 mm, chiều dài trục: 60 mm
Bản rộng rãnh cavet: 8 mm
Khoảng cách tâm lỗ đế ngang trục: 190 mm
Khoảng cách tâm lỗ đế dọc trục: 140 mm
Bản rộng chân đế ngang trục: 230 mm
Chiều dài chân đế dọc trục: 170 mm
b. Động cơ điện ABB 4Kw 5HP mặt bích
Tổng dài: 411 mm, tổng cao: 252 mm
Đường kính trục: 28 mm, chiều dài trục: 60 mm
Bản rộng rãnh cavet: 8 mm
Đường kính lỗ mặt bích: 15 mm
Đường kính mặt bích: 250 mm
5. Xuất xứ động cơ điện ABB 4Kw 5HP
ABB là một tập đoàn công nghệ có trụ sở chính tại Thụy Điển. Công ty này có sự hiện diện rộng khắp trên toàn cầu và có nhà máy sản xuất ở nhiều quốc gia.
Động cơ điện ABB được sản xuất và lắp ráp tại nhiều nhà máy của ABB trên toàn cầu. Cụ thể về xuất xứ của động cơ điện ABB 4kW (5HP) sẽ phụ thuộc vào nhà máy nơi nó được sản xuất. ABB có nhà máy sản xuất ở nhiều quốc gia như Thụy Điển, Phần Lan, Ý, Mỹ, Trung Quốc, Ấn Độ, Brazil và nhiều nước khác.
6. Thông số điện motor ABB 4kW 5.5HP
Thông số
Giá trị tham khảo
Cỡ khung IEC
112 (trục 28 mm, dài trục 60 mm, then 8 mm)
Điện áp
3 pha 380V 50Hz; thường đấu tam giác 380V (xem tem, bản 220/380V đấu sao ở 380V)
Dòng định mức ở 380V
khoảng 7,9 A
Dòng ở nguồn 3 pha 220V
khoảng 13,7 A (chỉ với bản quấn 220V tam giác)
Tốc độ 4 cực
khoảng 1440 vòng/phút
Mô-men định mức
khoảng 26,5 Nm
Aptomat, rơ le nhiệt (380V)
aptomat khoảng 20 A; rơ le nhiệt dải 7–10 A
Dây cấp nguồn
đồng 2,5 mm² mỗi pha
Biến tần phù hợp
4kW vào 3 pha 380V (tải khởi động nặng chọn 5.5kW)
Dòng có tải nên dưới khoảng 7,9 A ở 380V.
Dòng khởi động trực tiếp khoảng 55–60 A.
Sao – tam giác chỉ dùng khi tem ghi 380V tam giác.
Motor 380V tam giác không chạy đúng công suất ở nguồn 3 pha 220V.
7. Câu hỏi thường gặp về động cơ điện ABB 5.5HP 4kW
Motor 4kW gọi 5HP hay 5.5HP? 4kW khoảng 5,4HP. Thị trường hay gọi 5.5HP.
Khung 112 có gì khác khung 100? Tâm trục cao 112 mm. Lỗ đế 190 x 140 mm.
Tem đấu tam giác hay sao? Xem tem ghi 380VΔ hay 220Δ/380VY. Ảnh hưởng cách khởi động.
Xưởng chỉ có 3 pha 220V? Hỏi bản quấn 220V tam giác. Hoặc dùng biến tần phù hợp.
Bản mặt bích dùng khi nào? Lắp lên hộp số, bơm trục đứng. Bích 250 mm.
Tem cần ghi gì? 4kW, khoảng 7,9 A, điện áp, cấp IE, IP.
Kiểm tra hàng khi nhận? Quay tay trục nhẹ, đều. Hộp cực đủ cầu nối.
Có cần cảm biến nhiệt? Nên có nếu chạy biến tần dài giờ. Hỏi tùy chọn PTC.
Aptomat chọn bao nhiêu? Khoảng 20 A ở 380V. Rơ le nhiệt dải 7–10 A.
Khởi động kiểu gì? Trực tiếp được. Lưới yếu thì dùng sao – tam giác.
Đấu hộp cực thế nào? Tem 380V tam giác thì đấu tam giác. Theo sơ đồ trong nắp.
Sao – tam giác cần mấy dây? Sáu dây ra motor. Tháo hết cầu nối hộp cực.
Tiếp địa đúng cách? Dây vàng-xanh bắt vít tiếp địa. Không nối vào pha hay trung tính.
Dây điện cỡ nào? Đồng 2,5 mm² mỗi pha. Sao – tam giác dùng 6 sợi.
Lắp puly thế nào? Không đóng búa vào trục. Puly sát vai trục.
Chạy thử ra sao? Không tải trước. Đo dòng ba pha, nghe tiếng vòng bi.
Dòng có tải bao nhiêu là ổn? Dưới khoảng 7,9 A ở 380V.
Bộ sao – tam giác cần xem gì? Timer chuyển khoảng 5–8 giây. Tiếp điểm không cháy rỗ.
Vòng bi kiểm tra thế nào? Nghe tiếng, sờ nhiệt hai đầu. Rung tăng thì thay.
Bụi kim loại xử lý sao? Thổi sạch lưới quạt, cánh tản nhiệt. Xem gioăng hộp cực.
Cách điện đo thế nào? Megomet 500V cuộn dây với vỏ. Trên 1 MΩ là đạt.
Đầu cốt hộp cực? Siết lại, xem dấu cháy sém.
Dây đai, khớp nối? Kiểm tra độ căng, cao su khớp nối. Thay khi nứt, mòn.
Motor nóng hơn trước? Đo dòng, xem lưới quạt. Kiểm tra tải có nặng lên.
Ghi chép gì? Dòng, nhiệt độ, độ rung mỗi lần kiểm tra.
"Motor 380V tam giác đấu sao cho êm". Đấu sao ở 380V làm motor yếu, nóng khi tải.
"Chuyển tam giác sớm cho nhanh". Dòng xung lớn, nhảy aptomat.
"Nguồn 220V 3 pha chạy được mọi motor". Bản 380V tam giác chỉ còn khoảng 1/3 công suất.
"Rơ le chỉnh 12 A cho khỏi nhảy". Motor 7,9 A sẽ không được bảo vệ.
"Mất pha vẫn chạy tạm". Cuộn dây cháy rất nhanh.
"Khởi động liên tục không sao". Mỗi lần khởi động dòng tăng vọt, cuộn dây nóng.
"Bỏ nắp quạt cho mát". Gió không đi dọc vỏ, motor nóng hơn.
