Động cơ điện ABB 3HP 2.2kW 3 pha 380V/220V, khung IEC 100, trục 28 mm, dòng khoảng 4,6 A ở 380V, 4 cực khoảng 1430 vòng/phút, bản chân đế và mặt bích 250 mm.
Động cơ điện ABB 3HP 2.2kW là motor 3 pha hạ thế ABB theo tiêu chuẩn IEC, cỡ khung 100, trục 28 mm, chạy điện 3 pha 380V đấu sao hoặc 220V đấu tam giác. Dòng định mức khoảng 4,6 A ở 380V; bản 4 cực quay khoảng 1430 vòng/phút, mô-men trục khoảng 14,7 Nm.
Motor ABB 2.2kW có bản chân đế (dài 376 mm, cao 240 mm, lỗ đế 160 x 140 mm) và bản mặt bích 250 mm, hay dùng cho bơm 3HP, quạt, máy nén và motor giảm tốc.

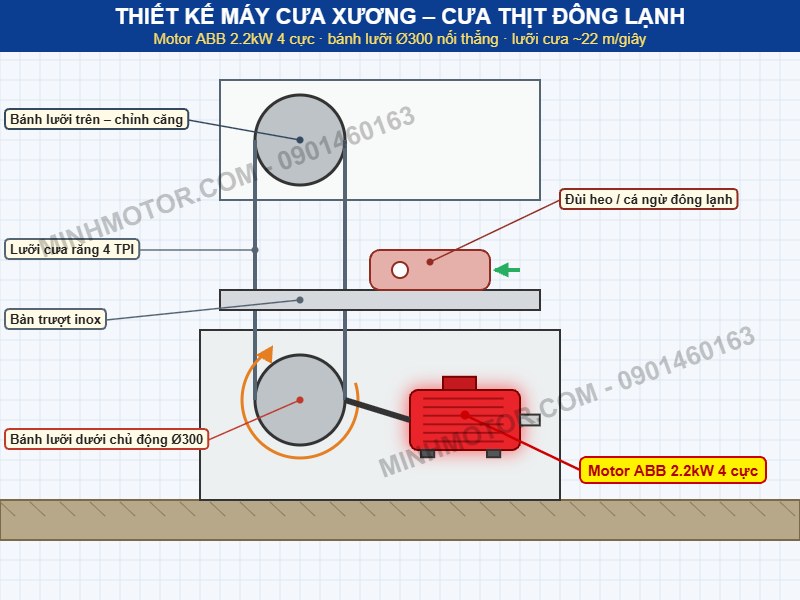

Thợ đẩy khối thịt đông lạnh trên bàn trượt inox qua lưỡi.
Cắt được khối thịt dày tới 250 mm, nhiệt độ −18°C.
c. Vì sao chọn motor 4 cực 1.430 vòng/phút cho máy cưa xương
Bánh Ø300 quay 1.430 vòng/phút cho lưỡi chạy khoảng 22 m/giây.
18–25 m/giây là tốc độ lưỡi chuẩn cho xương và thịt đông lạnh.
Motor 4 cực nối thẳng, không cần đai, dễ vệ sinh.
Motor 2 cực làm lưỡi chạy khoảng 45 m/giây: thịt nóng chảy mỡ, vụn xương nhiều.
d. Tính lực cắt để chọn đúng motor 2.2kW
Mô men bánh lưỡi ≈ 14,7 Nm, lực kéo lưỡi ≈ 14,7 ÷ 0,15 ≈ 98 N.
Cắt đùi heo đông lạnh dày 200 mm cần khoảng 60–80 N lực lưỡi.
Công suất cắt ≈ 80 × 22 ≈ 1,8kW.
Motor 1.5kW cắt được thịt dày tới khoảng 150 mm.
2. Ưu điểm của động cơ điện ABB 2.2Kw 3Hp
Motor abb 2.2 kw có nhiều ưu điểm như sau:
Hiệu suất cao: Động cơ điện ABB được thiết kế với hiệu suất cao, giúp tiết kiệm năng lượng và giảm hao hụt điện năng trong quá trình vận hành. Điều này giúp tiết kiệm chi phí hoạt động và làm giảm tác động tiêu cực lên môi trường.
Độ tin cậy cao: ABB là một trong những nhà sản xuất hàng đầu thế giới về động cơ điện. Động cơ ABB được xây dựng với chất lượng và độ bền cao, đảm bảo hoạt động liên tục và tin cậy trong nhiều ứng dụng khác nhau.
Hiệu chỉnh tốc độ: Động cơ ABB 3Hp có thể điều chỉnh tốc độ linh hoạt thông qua các biến tần hoặc bộ điều khiển tốc độ. Điều này cho phép điều chỉnh hiệu suất hoạt động và tăng tính linh hoạt trong quá trình sử dụng.
Thiết kế nhỏ gọn: Động cơ ABB 3Hp có thiết kế nhỏ gọn, tiết kiệm không gian và dễ dàng lắp đặt trong các ứng dụng có không gian hạn chế.
Dễ bảo trì: động cơ abb 3 Hp được thiết kế để dễ dàng bảo trì và thay thế các thành phần khi cần thiết. Điều này giúp giảm thời gian tắt máy và giảm chi phí bảo trì.
Động cơ ABB 3Hp có thể được sử dụng trong nhiều ứng dụng công nghiệp khác nhau như máy móc sản xuất, bơm, quạt, máy nén khí, và nhiều ứng dụng khác.
3. Thông số kỹ thuật động cơ điện ABB 2.2Kw 3Hp
Sản xuất động cơ điện abb 2,2Kw theo quy chuẩn sau:
Phương pháp giải nhiệt khi vận hành: IC 411 theo IEC 60034-6 (tự làm mát bằng quạt gắn trục)
Bản phòng nổ ATEX là dòng riêng, khác motor tiêu chuẩn
Nhà máy áp dụng hệ thống quản lý môi trường ISO 14001
IEC frame size khung vỏ mã 56 tới mã 450
Thích ứng được với biến tần 380v, 420v
Khả năng tiết kiệm điện: IE2, IE3, IE4 tùy dòng
Tốc độ motor 2, 4, 6 pole, ứng với tần số điện 50hz hoặc 60 hz
Motor giảm tốc ABB thường gặp từ 0.2kW tới 15kW, ghép được nhiều tỉ số truyền.
Kỹ thuật đấu điện motor ABB 3hp 2.2kw
Khởi động trực tiếp qua khởi động từ (motor nhỏ, đấu sao ở lưới 380V)
Chỉ chạy 85% ampe định mức, giúp động cơ không sinh nhiệt cao, bền dài lâu
Cần có tủ điện nối tiếp đất
Cần rơ le chống mất pha motor, chống cháy
Ví dụ ampe full tải là: 4.6 A, chỉ nên chạy nhiều nhất là: 3.91A
4. Phân loại động cơ điện ABB 2.2Kw 3Hp
a. Động cơ điện ABB 2.2Kw 3Hp chân đế
Cường độ dòng điện định mức: 4.6 (A)
Tổng dài: 376 mm, tổng cao: 240 mm
Đường kính trục: 28 mm, chiều dài trục: 60 mm
Bản rộng rãnh cavet: 8 mm
Khoảng cách tâm lỗ đế ngang trục: 160 mm
Khoảng cách tâm lỗ đế dọc trục: 140 mm
Bản rộng chân đế ngang trục: 200 mm
Chiều dài chân đế dọc trục: 170 mm
b. Động cơ điện ABB 2.2Kw 3Hp mặt bích
Tổng dài: 376 mm, tổng cao: 240 mm
Đường kính trục: 28 mm, chiều dài trục: 60 mm
Bản rộng rãnh cavet: 8 mm
Đường kính lỗ mặt bích: 15 mm
Đường kính mặt bích: 250 mm
5. Xuất xứ động cơ điện ABB 2.2Kw 3Hp
Động cơ điện ABB có thể được sản xuất và lắp ráp ở nhiều quốc gia trên thế giới. ABB là một tập đoàn đa quốc gia có sự hiện diện rộng khắp và nhà máy sản xuất ở nhiều quốc gia trên toàn cầu.
Cụ thể, xuất xứ của động cơ điện ABB 3Hp 2.2kW có thể khác nhau tùy thuộc vào nhà máy sản xuất cụ thể nơi nó được sản xuất. ABB có nhà máy sản xuất động cơ điện ở nhiều quốc gia như Thụy Điển, Phần Lan, Ý, Mỹ, Trung Quốc, Ấn Độ, Brazil và nhiều quốc gia khác.
6. Thông số điện motor ABB 2.2kW 3HP
Thông số
Giá trị tham khảo
Cỡ khung IEC
100 (trục 28 mm, dài trục 60 mm, then 8 mm)
Điện áp
3 pha 380V đấu sao / 220V đấu tam giác, 50Hz
Dòng định mức ở 380V
khoảng 4,6 A
Dòng định mức ở 220V
khoảng 8 A
Tốc độ 4 cực
khoảng 1430 vòng/phút
Mô-men định mức
khoảng 14,7 Nm
Aptomat, rơ le nhiệt (380V)
aptomat khoảng 10 A; rơ le nhiệt dải 4–6 A
Dây cấp nguồn
đồng 1,5–2,5 mm² mỗi pha
Biến tần phù hợp
2.2kW vào 3 pha 380V, hoặc vào 1 pha 220V ra 3 pha 220V (đấu tam giác)
Dòng chạy có tải nên dưới khoảng 4,6 A ở 380V.
Dòng khởi động trực tiếp khoảng 30–35 A, aptomat cần đường cong phù hợp.
