Động cơ điện ABB 4HP 3kW là motor 3 pha hạ thế ABB theo tiêu chuẩn IEC, cỡ khung 100, trục 28 mm, chạy điện 3 pha 380V đấu sao hoặc 220V đấu tam giác. Dòng định mức khoảng 6,1 A ở 380V; bản 4 cực quay khoảng 1430 vòng/phút, mô-men trục khoảng 20 Nm.
Motor ABB 3kW có bản chân đế (dài 376 mm, cao 240 mm, lỗ đế 160 x 140 mm) và bản mặt bích 250 mm, cùng kích thước lắp với bản 2.2kW nên dễ nâng công suất khi tải tăng.
Mục lục
1. Ứng dụng của động cơ điện ABB 3Kw 4Hp và ví dụ chế tạo máy uốn sắt xây dựng GW40
Ứng dụng động cơ điện 3 pha ABB 4HP 3KW 4 ngựa trong một số lĩnh vực:
- Chế tạo động cơ giảm tốc ABB cho cửa cuốn
- Máy khai khoáng
- gia công đồng, nhôm, thép thiết bị luyện kim
- Nấu kim loại, đúc
- Sản xuất xe hơi.
- Motor giảm tốc ABB 3kW cho cửa cuốn công nghiệp, cổng trượt, băng tải.
- Máy nghiền, máy sàng trong khai khoáng, sản xuất vật liệu xây dựng.
- Máy cán, máy kéo dây trong gia công đồng, nhôm, thép.
- Quạt lò nung, quạt cấp gió lò đúc kim loại.
- Bơm nước 4HP, bơm tuần hoàn tháp giải nhiệt.
- Băng chuyền, máy đóng gói trong dây chuyền sản xuất ô tô, xe máy.

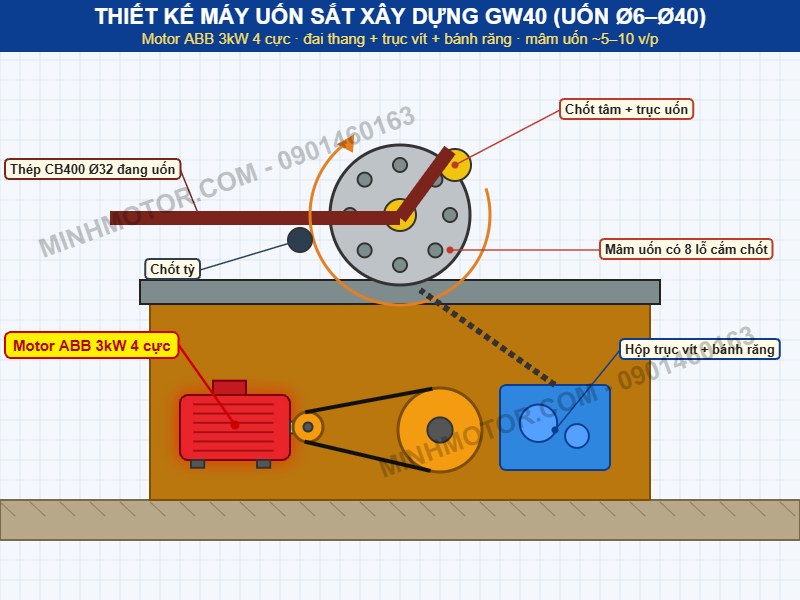

a. Thiết kế máy uốn sắt xây dựng GW40 dùng motor ABB 3kW 4 cực
Máy uốn sắt GW40 uốn thép chủ Ø6–Ø40 ở bãi gia công thép công trình. Mâm uốn quay rất chậm nhưng mô men lớn. Motor ABB 3kW 4 cực 1.430 vòng/phút kéo mâm qua đai, trục vít và bánh răng.
b. Cách máy uốn sắt GW40 vận hành
- Motor 3kW kéo đai thang vào hộp trục vít, ra cặp bánh răng.
- Mâm uốn quay khoảng 5 hoặc 10 vòng/phút tùy cỡ thép.
- Thép đặt giữa chốt tâm và trục uốn, chốt tỳ giữ phía sau.
- Cữ góc chỉnh 0–180°; tới góc motor tự đảo chiều cho mâm về.
- Uốn 1 thanh Ø40 hoặc 4–5 thanh Ø16 cùng lúc.
c. Vì sao chọn motor 4 cực 1.430 vòng/phút cho máy uốn sắt
- Mâm 5 vòng/phút: tổng tỉ số khoảng 290.
- Motor 4 cực dùng đai + trục vít + bánh răng là đạt.
- Motor 2 cực phải giảm khoảng 580 lần, thêm cấp giảm tốc.
- Mô men 20 Nm, đảo chiều 500–800 lần/ca vẫn mát.
d. Tính mô men mâm uốn để chọn đúng motor 3kW
- Mô men mâm ở 5 vòng/phút ≈ 20 × 290 × 0,5 ≈ 2.900 Nm.
- Uốn thép Ø40 CB400 cần khoảng 2.200–2.600 Nm.
- Motor 2.2kW chỉ cho khoảng 2.100 Nm: uốn Ø40 không nổi, chỉ hợp tới Ø32.
- Uốn Ø16 chạy cấp 10 vòng/phút, motor còn dư sức.
2. Ưu điểm của động cơ điện ABB 3Kw 4Hp
Động cơ điện ABB 3kW 4Hp có nhiều ưu điểm, bao gồm:
- Hiệu suất cao: Động cơ điện ABB được thiết kế với hiệu suất cao, giúp tiết kiệm năng lượng và giảm hao hụt điện năng trong quá trình vận hành. Điều này giúp tiết kiệm chi phí hoạt động và làm giảm tác động tiêu cực lên môi trường.
- Độ tin cậy cao: ABB là một trong những nhà sản xuất hàng đầu thế giới về động cơ điện. Động cơ ABB được xây dựng với chất lượng và độ bền cao, đảm bảo hoạt động liên tục và tin cậy trong nhiều ứng dụng khác nhau.
- Đa dạng ứng dụng: Động cơ ABB 3kW 4Hp có khả năng ứng dụng trong nhiều lĩnh vực công nghiệp và dân dụng, từ máy móc sản xuất, bơm, quạt, máy nén khí đến cơ cấu truyền động trong các ngành công nghiệp khác nhau.
- Điều khiển tốc độ: Động cơ ABB có thể được kết hợp với các hệ thống điều khiển tốc độ như biến tần để điều chỉnh tốc độ động cơ một cách linh hoạt và chính xác. Điều này mang lại tính linh hoạt và hiệu suất tối ưu trong các ứng dụng đòi hỏi kiểm soát tốc độ.
- Thiết kế nhỏ gọn: Động cơ ABB 3kW 4Hp có thiết kế nhỏ gọn, tiết kiệm không gian và dễ dàng lắp đặt trong các ứng dụng có không gian hạn chế.
- Dễ bảo trì: Động cơ ABB được thiết kế để dễ dàng bảo trì và thay thế các thành phần khi cần thiết. Điều này giúp giảm thời gian tắt máy và giảm chi phí bảo trì.
3. Thông số kỹ thuật động cơ điện ABB 3Kw 4Hp
Sản xuất động cơ ABB 4HP 3KW theo quy chuẩn sau:
- Nhà máy áp dụng hệ thống quản lý môi trường ISO 14001
- Bản phòng nổ ATEX là dòng riêng, khác motor tiêu chuẩn
- IEC frame size khung vỏ mã 56 tới mã 450
- Thích ứng được với biến tần 380v, 420v
- Tốc độ motor 2, 4, 6 pole, ứng với tần số điện 50hz hoặc 60 hz
- Khả năng tiết kiệm điện: IE2, IE3, IE4 tùy dòng
- Phương pháp giải nhiệt khi vận hành: IC 411 theo IEC 60034-6 (tự làm mát bằng quạt gắn trục)
Motor giảm tốc ABB thường gặp từ 0.2kW tới 15kW, ghép được nhiều tỉ số truyền.
Kỹ thuật đấu điện motor ABB 4HP 3KW
- Cần rơ le chống mất pha motor, chống cháy
- Cần có tủ điện nối tiếp đất
- Chỉ chạy 85% ampe định mức, giúp động cơ không sinh nhiệt cao, bền dài lâu
- Khởi động trực tiếp qua khởi động từ (motor nhỏ, đấu sao ở lưới 380V)
Ví dụ ampe full tải là: 6.1 A, chỉ nên chạy nhiều nhất là: 5.185A
4. Phân loại động cơ điện ABB 3Kw 4Hp
a. Động cơ điện ABB 4 HP 3 KW chân đế
Cường độ dòng điện định mức: 6.1 (A)
Tổng dài: 376 mm, tổng cao: 240 mm
Đường kính trục: 28 mm, chiều dài trục: 60 mm
Bản rộng rãnh cavet: 8 mm
Khoảng cách tâm lỗ đế ngang trục: 160 mm
Khoảng cách tâm lỗ đế dọc trục: 140 mm
Bản rộng chân đế ngang trục: 200 mm
Chiều dài chân đế dọc trục: 170 mm
b. Động cơ điện ABB 4 HP 3 KW mặt bích
Tổng dài: 376 mm, tổng cao: 240 mm
Đường kính trục: 28 mm, chiều dài trục: 60 mm
Bản rộng rãnh cavet: 8 mm
Đường kính lỗ mặt bích: 15 mm
Đường kính mặt bích: 250 mm
5. Xuất xứ động cơ điện ABB 3Kw 4Hp
ABB là một tập đoàn công nghệ có trụ sở chính tại Thụy Điển. Công ty này có sự hiện diện rộng khắp trên toàn cầu và có nhà máy sản xuất ở nhiều quốc gia. Do đó, xuất xứ của động cơ điện ABB 3kW 4Hp có thể khác nhau tùy thuộc vào nơi sản xuất cụ thể.
ABB có các nhà máy sản xuất và trung tâm nghiên cứu phát triển ở nhiều quốc gia, bao gồm Thụy Điển, Phần Lan, Ý, Mỹ, Trung Quốc, Ấn Độ, Brazil và nhiều quốc gia khác
6. Thông số điện motor ABB 3kW 4HP
| Thông số | Giá trị tham khảo |
| Cỡ khung IEC | 100 (trục 28 mm, dài trục 60 mm, then 8 mm) |
| Điện áp | 3 pha 380V đấu sao / 220V đấu tam giác, 50Hz |
| Dòng định mức ở 380V | khoảng 6,1 A |
| Dòng định mức ở 220V | khoảng 10,6 A |
| Tốc độ 4 cực | khoảng 1430 vòng/phút |
| Mô-men định mức | khoảng 20 Nm |
| Aptomat, rơ le nhiệt (380V) | aptomat khoảng 16 A; rơ le nhiệt dải 5,5–8 A |
| Dây cấp nguồn | đồng 2,5 mm² mỗi pha |
| Biến tần phù hợp | 3kW–4kW vào 3 pha 380V; hoặc vào 1 pha 220V ra 3 pha 220V cỡ 3kW (đấu tam giác) |
- Dòng có tải nên dưới khoảng 6,1 A ở 380V.
- Dòng khởi động trực tiếp khoảng 40–45 A.
- Bản 3kW và 2.2kW cùng khung 100, cùng lỗ chân đế.
- Biến tần 1 pha ra 3 pha: dòng vào phía 1 pha khá lớn, kiểm tra dây nguồn.
7. Câu hỏi thường gặp về động cơ điện ABB 4HP 3kW
- Motor ABB 3kW và 2.2kW khác gì? Cùng khung 100, trục 28 mm. Bản 3kW dòng khoảng 6,1 A.
- Tem nên ghi gì? 3kW, khoảng 6,1 A, 220/380V. Cấp IE, IP rõ ràng.
- Nâng từ 2.2kW lên 3kW có cần sửa bệ? Thường không, cùng lỗ đế. Kiểm tra lại aptomat, dây.
- Bản mặt bích dùng khi nào? Lắp lên hộp số, bơm trục đứng. Bích 250 mm.
- Có bản 2 cực không? Có, khoảng 2860 vòng/phút. Khung và dòng khác bản 4 cực.
- Điện 1 pha có dùng được? Cần biến tần 1 pha ra 3 pha 3kW. Motor đấu tam giác.
- Kiểm tra hàng khi nhận? Quay tay trục nhẹ, đều. Hộp cực đủ cầu nối, gioăng.
- Hiệu suất IE3 có đáng không? Đáng nếu chạy nhiều giờ mỗi ngày.
- Aptomat bao nhiêu? Khoảng 16 A ở 380V. Rơ le nhiệt dải 5,5–8 A.
- Đấu lưới 380V thế nào? Đấu sao, khởi động trực tiếp.
- Nguồn 3 pha 220V thì sao? Đấu tam giác. Rơ le chỉnh khoảng 10,6 A.
- Tiếp địa đúng cách? Dây vàng-xanh bắt vít tiếp địa trong hộp cực. Không nối vào pha hay trung tính.
- Dây điện cỡ nào? Đồng 2,5 mm² mỗi pha. Đường dây dài tăng cỡ dây.
- Lắp hộp giảm tốc cửa cuốn? Siết đều bu lông bích. Kiểm tra then và rãnh then.
- Căn tâm ra sao? Thước thẳng hoặc đồng hồ so. Lệch tâm gây rung, hỏng vòng bi.
- Chạy thử kiểm tra gì? Chiều quay, tiếng ồn. Dòng ba pha gần bằng nhau.
- Dòng có tải bao nhiêu là ổn? Dưới khoảng 6,1 A ở 380V.
- Môi trường bụi kim loại cần gì? Vệ sinh lưới quạt thường xuyên. Kiểm tra gioăng hộp cực.
- Gần lò nung cần chú ý? Nhiệt môi trường cao làm motor nóng. Thêm che chắn nhiệt.
- Vòng bi kiểm tra thế nào? Nghe tiếng, sờ nhiệt đầu trục. Rung tăng thì thay.
- Cách điện đo ra sao? Megomet 500V cuộn dây với vỏ. Trên 1 MΩ là đạt.
- Đầu cốt, khởi động từ? Siết lại, xem tiếp điểm cháy rỗ.
- Bu lông chân đế? Siết lại sau vài tháng chạy. Rung mạnh làm lỏng nhanh hơn.
- Cửa cuốn chạy nặng dần? Kiểm tra ray, lò xo, xích. Tải nặng lên làm dòng tăng.
- Ghi chép gì? Dòng, nhiệt độ, cách điện. So sánh giữa các lần.
- "4HP thì phải sao – tam giác". Motor 220/380V ở lưới 380V chỉ khởi động trực tiếp.
- "Nâng 3kW thì giữ aptomat cũ". Dòng tăng, cần kiểm tra aptomat, rơ le, dây.
- "Rơ le chỉnh 10 A cho chắc". Ở 380V motor 6,1 A không được bảo vệ.
- "Thiếu pha vẫn chạy tạm". Motor gầm, nóng, cháy nhanh.
- "Đặt sát lò nung không sao". Nhiệt cao làm cách điện lão hóa nhanh.
- "Biến tần 1 pha lấy dây nhỏ cũng được". Dòng vào 1 pha lớn, dây nóng.
