Hộp Giảm Tốc Trục Vít WPX WPO Trục Vuông Góc Size 100

7.940 reviews

Hộp giảm tốc trục vít WPO size 100 trục ngửa lên và hộp giảm tốc trục vít WPX size 100 trục úp là đầu giảm tốc ứng dụng cho băng tải vận chuyển hàng hóa, máy bẻ đai thép, ngành sợi và dệt may.

Tốc độ trục ra khoảng 140 vòng - 23 vòng/1 phút.

Tỉ số truyền Ratio của hộp giảm tốc trục vít WPO WPX size 100 = 5, 10, 15, 20, 25, 30, 40, 50, 60. Tốc độ trục ra khoảng 280 vòng - 16 vòng/1 phút.

Trong môi trường cần thay đổi tốc độ, hộp giảm tốc úp ngửa có thể kết hợp với điều tốc cơ, tốc độ trục ra giảm thêm tới 9 lần, ratio = 90 tới 540.

Tốc độ trục ra là 16 tới 2.5 vòng/1 phút

1) Thông số hộp giảm tốc trục vít wpo size 100

thông số hộp giảm tốc trục vít wpo size 100

  • N = Tổng chiều ngang = 375 mm
  • M= Tổng chiều dọc = 224 mm
  • U = Đường kính trục vào = 25 mm, S = Đường kính trục ra = 38 mm
  • LC = Đường kính ngoài mặt bích = 200 mm, LS = Độ dài trục ra = 75 mm
  • E = Khoảng cách 2 tâm lỗ đế dọc trục = 190 mm

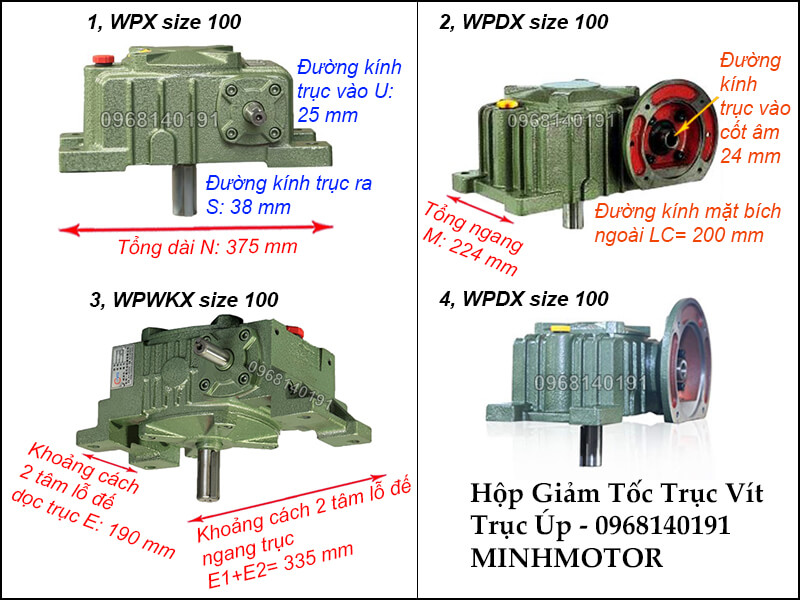

2) Bản vẽ hộp giảm tốc trục vít wpx size 100

bản vẽ hộp giảm tốc trục vít wpx size 100

  • N = Tổng dài = 375 mm, M= Tổng ngang = 224 mm
  • Đường kính trục vào cốt âm = 24 mm
  • U = Đường kính trục vào = 25 mm, S = Đường kính trục ra = 38 mm
  • LC = Đường kính ngoài mặt bích = 200 mm
  • E = Khoảng cách 2 tâm lỗ đế dọc trục = 190 mm

3) Hộp giảm tốc tỉ số truyền cao, ngửa, úp size 100

Hộp điều tốc cơ UDL là ratio 1.17 tới 7 x ratio hộp số trục vít WPDO hoặc WPDX size 100.

Khi đó ratio sẽ là 1.17 x 60 tới 7 x 60, ratio đạt 70 tới 420. Tốc độ trục ra bằng 20 tới 3.3 vòng/1 phút


hộp giảm tốc wpwdko

Tỷ số truyền càng nhỏ thì tốc độ vòng quay càng lớn, mời quý vị tham khảo thêm tốc độ vòng quay của trục ra ứng với từng tỉ số truyền ratio:

  • Tốc độ trục ra 280 - 300 vòng/1 phút khi Ratio = 5, thị trường miền Nam gọi là 1/5
  • Tốc độ trục ra 140 - 150 vòng/1 phút khi Ratio = 10
  • Tốc độ trục ra 93 - 100 vòng/1 phút khi Ratio = 15
  • Tốc độ trục ra 70 - 75 vòng/1 phút khi Ratio = 20
  • Tốc độ trục ra 56 - 60 vòng/1 phút khi Ratio = 25
  • Tốc độ trục ra 46.7 - 50 vòng/1 phút khi Ratio = 30
  • Tốc độ trục ra 35 - 37.5 vòng/1 phút khi Ratio = 40
  • Tốc độ trục ra 28 - 30 vòng/1 phút khi Ratio = 50
  • Tốc độ trục ra 23.3 - 25 vòng/1 phút khi Ratio = 60

4) Kích thước hộp giảm tốc trục vít wpdo trục úp, wpdx trục ngửa size 100

Quý vị nhìn vào mục 3 sẽ thấy hộp giảm tốc WPWDKO phía trên. Khi cần úp như wpdx size 100 hoặc cần ngửa như wpdo size 100, người dùng chỉ cần tháo chân đế, quay 180 độ sẽ ra được kiểu lắp đặt mong muốn.

  • N = Tổng dọc đế = 410 mm, M = Tổng ngang đế = 224 mm
  • A= Tổng chiều ngang = 280 mm
  • LC = Đường kính bích = 200 mm, U = Đường kính trục vào = 24 mm, S = Đường kính trục ra = 40 mm
  • Trọng lượng = 41 kg
/ /
