Hộp Giảm Tốc Trục Vít WPS Size 135

Hộp giảm tốc trục vít WPS size 135 là loại hộp số có vỏ bằng gang, trục vít bằng thép thường được gắn với motor 3kw và 4kw 4 Pole.

Tỉ số truyền của hộp giảm tốc trục vít WPS size 135 = 5, 10, 15, 20, 25, 30, 40, 50, 60

Ứng dụng hộp số trục vít WPS size 135 để truyền giảm tốc cho các thiết bị cơ khí khác nhau như ngành nhựa, luyện kim, chế biến lương thực, nâng hạ vận chuyển.

1) Thông số kích thước hộp giảm tốc trục vít WPS size 135

thông số kích thước hộp giảm tốc trục vít wps size 135

  • Tổng chiều ngang A = 422 mm
  • Tổng chiều dọc B = 317 mm, Tổng cao H = 482 mm
  • Đường kính mặt bích ngoài = LC = 250 mm
  • Khoảng cách tâm lỗ đế dọc = E = 200 mm
  • Khoảng cách tâm lỗ đế ngang trục = F = 290 mm
  • Đường kính trục vào cốt âm = 28 mm
  • Đường kính trục ra của hộp số = S = 55 mm
  • Đường kính trục vào của hộp số = U = 35 mm

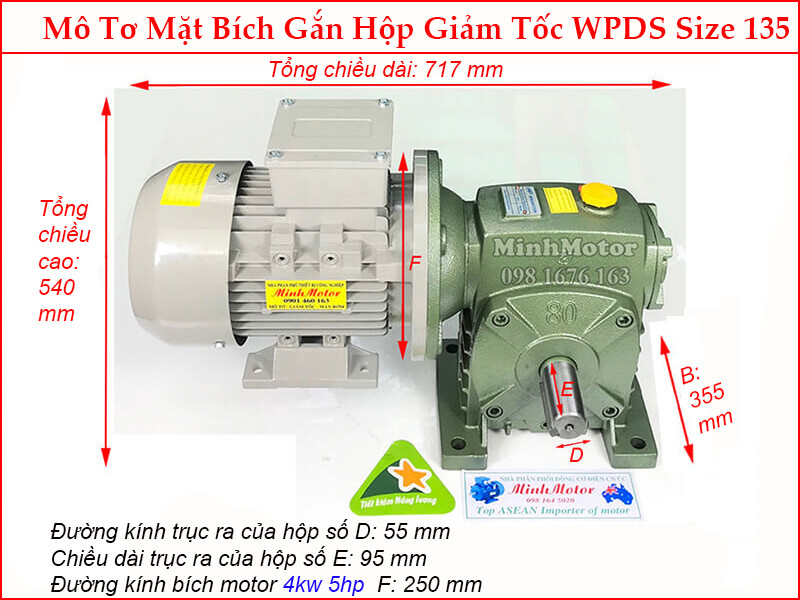

2) Bản vẽ kỹ thuật motor liền hộp giảm tốc mặt bích WPDS size 135

Bản vẽ kỹ thuật motor liền hộp giảm tốc mặt bích WPDS size 135

  • Tổng chiều dài motor + giảm tốc A = 717 mm
  • Tổng chiều ngang B = 355 mm
  • Tổng chiều cao motor + giảm tốc C = 540 mm
  • Đường kính trục ra của hộp số D =55 mm
  • Chiều dài trục ra của hộp số E = 95 mm
  • Đường kính bích motor 4kw 5hp = 250 mm

3) Lựa chọn tỉ số truyền hộp số giảm tốc WPS size 135

Tỷ số truyền càng nhỏ thì tốc độ vòng quay càng lớn, mời quý vị tham khảo thêm tốc độ vòng quay của trục ra ứng với từng tỉ số truyền:

  • Trục ra 280 - 300 vòng/1 phút khi Ratio = 5, thị trường miền Nam gọi là 1/5, lực momen = 70 Nm
  • Trục ra 140 - 150 vòng/1 phút khi Ratio = 10 (i = 1/10), lực momen = 83 Nm
  • Trục ra 93 - 100 vòng/1 phút khi Ratio = 15 (i = 1/15, lực momen = 98 Nm
  • Trục ra 70 - 75 vòng/1 phút khi Ratio = 20 (i = 1/20), lực momen = 101 Nm
  • Trục ra 56 - 60 vòng/1 phút khi Ratio = 25 (i = 1/25), lực momen = 112 Nm
  • Trục ra 46.7 - 50 vòng/1 phút khi Ratio = 30 (i = 1/30), lực momen = 99 Nm
  • Trục ra 35 - 37.5 vòng/1 phút khi Ratio = 40 (i = 1/40), lực momen = 104 Nm
  • Trục ra 28 - 30 vòng/1 phút khi Ratio = 50 (i = 1/50), lực momen = 113 Nm
  • Trục ra 23.3 - 25 vòng/1 phút khi Ratio = 60 (i = 1/60), lực momen = 113 Nm

Các kiểu hộp giảm tốc trục vít WPS thông dụng:

lựa chọn tỉ số truyền hộp giảm tốc wps size 135

4) Thiết kế lắp đặt bộ giảm tốc trục vít WPS HW BSS size 135, trục trên

Video motor giảm tốc trục vít Đài Loan WPDS HMW BSN BSM size 135

/ /
