Hộp Giảm Tốc WPS 135

Hộp giảm tốc WPS 135 còn gọi là hộp số WPS 135 hay hộp số giảm tốc WPS size 135. Đây là loại hộp số có vỏ bằng gang, trục vít bằng thép thường được gắn với motor từ 3HP đến 5.5HP.

1) Ứng dụng hộp giảm tốc WPS 135

Công dụng hộp số WPS size 135 là để truyền giảm tốc cho các thiết bị cơ khí khác nhau trong các ngành:

  • Ngành nhựa, đồ gỗ
  • Luyện kim
  • Chế biến lương thực, thực phẩm
  • Nâng hạ vận chuyển.

2) Thông số kỹ thuật hộp giảm tốc WPS 135

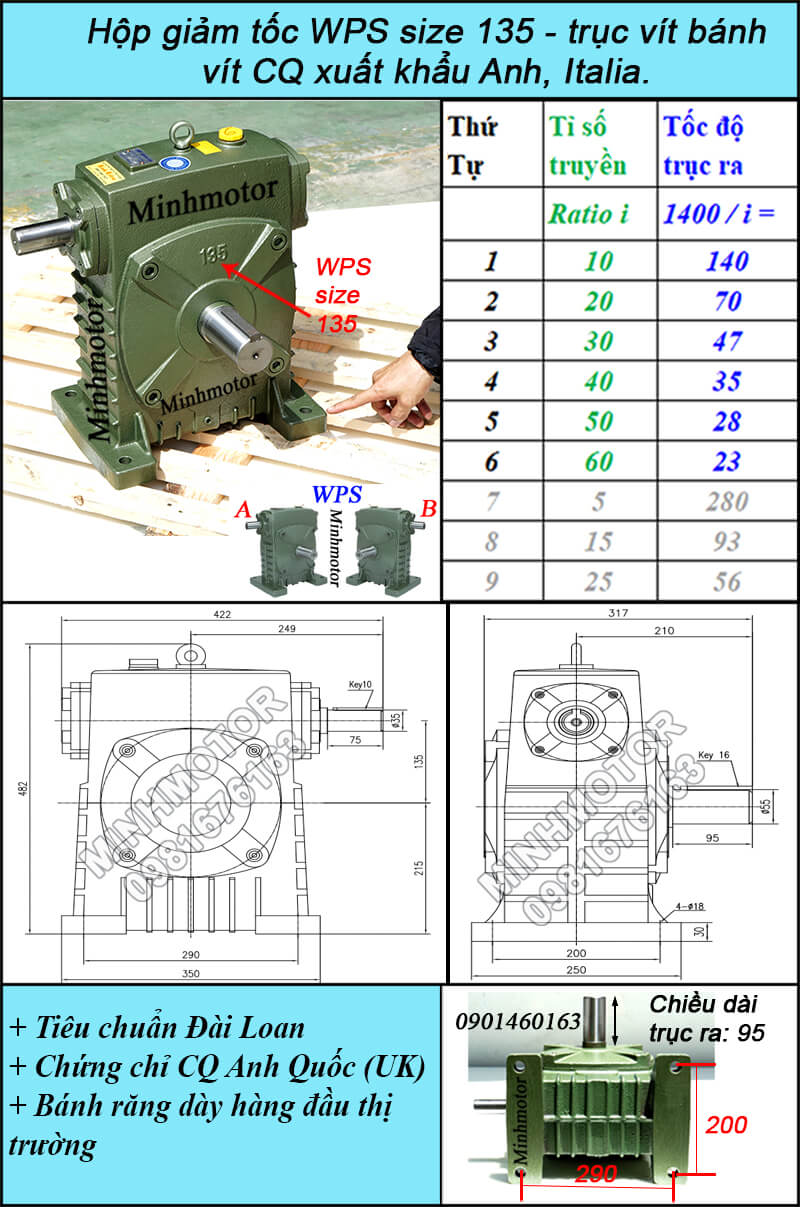

Sau đây là bản vẽ hình học của hộp số giảm tốc WPS 135:

  • Tổng chiều dọc B = 317 mm, Tổng cao H = 482 mm
  • Tổng chiều ngang A = 422 mm
  • Đường kính mặt bích hộp giảm tốc WPS size 135 = LC = 250 mm
  • Khoảng cách tâm lỗ đế dọc trục = E = 200 mm
  • Khoảng cách tâm lỗ đế ngang trục = F = 290 mm
  • Đường kính trục vào cốt âm = 28 mm
  • Đường kính trục ra của hộp số = S = 55 mm
  • Đường kính trục vào của hộp số = U = 35 mm

thông số kích thước hộp giảm tốc trục vít wps size 135

3) Phân loại hộp giảm tốc WPS 135

a) Hộp giảm tốc WPS 135 gắn motor 4kw

  • Tổng chiều dài: 717 mm
  • Tổng chiều ngang: 335 mm
  • Tổng chiều cao motor + giảm tốc: 538 mm
  • Đường kính trục ra: 55 mm
  • Chiều dài trục ra: 95 mm
  • Đường kính bích động cơ 4kw 5hp: 250 mm

Kích thước số liệu motor liền hộp số WPS 135 mặt bích khi gắn motor 5HP thể hiện ở hình sau;

Bản vẽ kỹ thuật motor liền hộp giảm tốc mặt bích WPDS size 135

b) Hộp giảm tốc WPS 135 gắn motor 3kw

  • Tổng chiều dài: 702 mm
  • Tổng chiều cao: 520 mm
  • Đường kính trục ra: 55 mm
  • Đường kính bích motor: 250 mm
  • Bản rộng cavet: 16 mm

Phía dưới là ảnh minh họa hộp số giảm tốc WPS size 120 khi lắp với motor 4HP:

c) Hộp giảm tốc WPS 135 gắn motor 2.2kw

  • Tổng chiều ngang hộp số: 335 mm
  • Khoảng cách từ tâm trục xuống mặt đất: 215 mm
  • Khoảng cách 2 lỗ đế dọc trục: 200 mm
  • Kích thước lỗ đế hộp số: 18 mm
  • Kích thước lỗ đế motor: 12 mm

Ảnh sau là bản vẽ hình học hộp số WPS size 135 liền motor :

4) Lựa chọn tỉ số truyền hộp giảm tốc WPS 135

Tỉ số truyền của hộp giảm tốc WPS size 135 = 5, 10, 15, 20, 25, 30, 40, 50, 60

Tỷ số truyền càng nhỏ thì tốc độ vòng quay càng lớn, mời quý vị tham khảo thêm tốc độ vòng quay của trục ra ứng với từng tỉ số truyền:

  • Trục ra 280 - 300 vòng/1 phút khi Ratio = 5, thị trường miền Nam gọi là 1/5, lực momen = 70 Nm
  • Trục ra 140 - 150 vòng/1 phút khi Ratio = 10 (i = 1/10), lực momen = 83 Nm
  • Trục ra 93 - 100 vòng/1 phút khi Ratio = 15 (i = 1/15, lực momen = 98 Nm
  • Trục ra 70 - 75 vòng/1 phút khi Ratio = 20 (i = 1/20), lực momen = 101 Nm
  • Trục ra 56 - 60 vòng/1 phút khi Ratio = 25 (i = 1/25), lực momen = 112 Nm
  • Trục ra 46.7 - 50 vòng/1 phút khi Ratio = 30 (i = 1/30), lực momen = 99 Nm
  • Trục ra 35 - 37.5 vòng/1 phút khi Ratio = 40 (i = 1/40), lực momen = 104 Nm
  • Trục ra 28 - 30 vòng/1 phút khi Ratio = 50 (i = 1/50), lực momen = 113 Nm
  • Trục ra 23.3 - 25 vòng/1 phút khi Ratio = 60 (i = 1/60), lực momen = 113 Nm

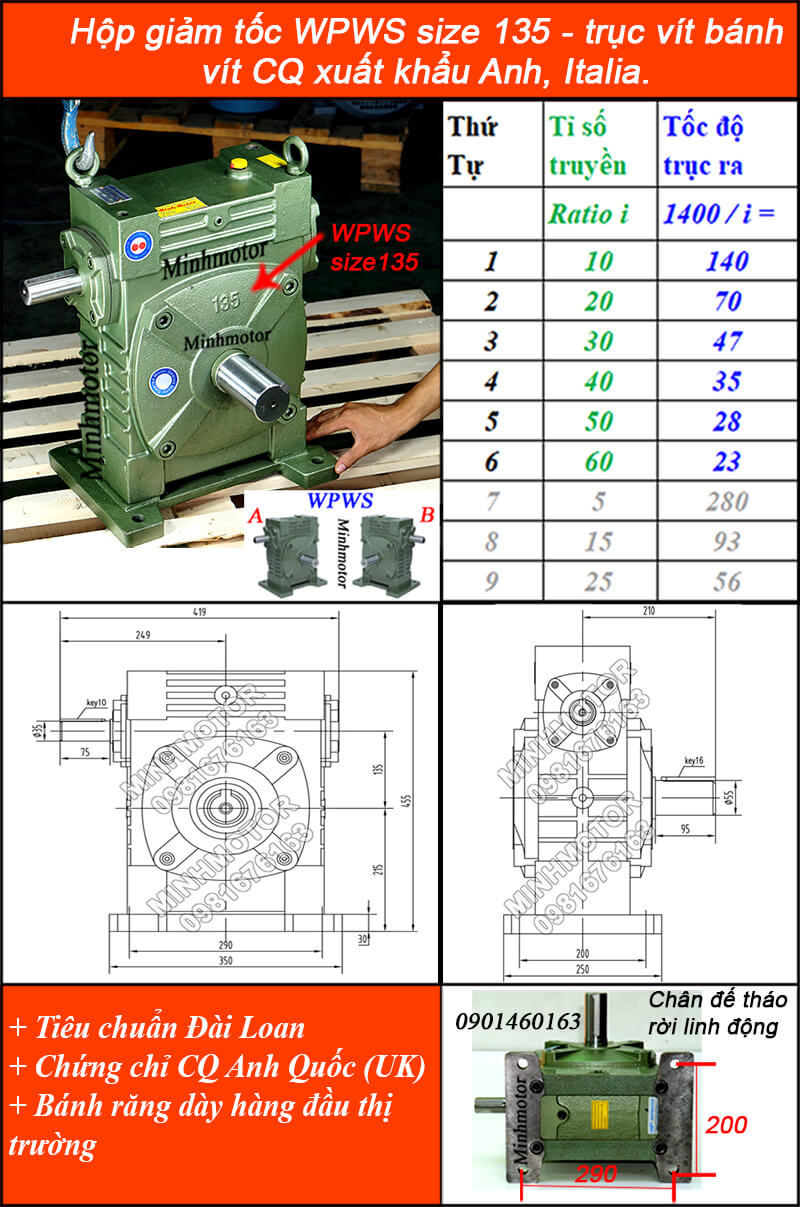

Các kiểu hộp số giảm tốc WPS 135 thông dụng:

lựa chọn tỉ số truyền hộp giảm tốc wps size 135

/ /
