Hộp Giảm Tốc Trục Vít WPS Size 120

Hộp giảm tốc trục vít WPS size 120 là loại hộp số có vỏ bằng gang, trục vít bằng thép thường được gắn với motor 2.2kw và 3kw 4 Pole.

Tỉ số truyền của hộp giảm tốc trục vít WPS size 120 = 5, 10, 15, 20, 25, 30, 40, 50, 60

Ứng dụng hộp số trục vít WPS size 120 để truyền giảm tốc cho các thiết bị cơ khí khác nhau như ngành luyện kim, nâng hạ vận chuyển, ngành thực phẩm, nhựa.

1) Thông số kích thước hộp giảm tốc trục vít WPS size 120

thông số kích thước hộp giảm tốc trục vít wps size 120

  • Tổng chiều ngang A = 371 mm
  • Tổng chiều dọc B = 282 mm, Tổng cao H = 423 mm
  • Đường kính mặt bích ngoài = LC = 250 mm
  • Khoảng cách tâm lỗ đế dọc = E =180 mm
  • Khoảng cách tâm lỗ đế ngang trục = F = 260 mm
  • Đường kính trục vào cốt âm = 28 mm
  • Đường kính trục ra của hộp số = S = 45 mm
  • Đường kính trục vào của hộp số = U = 30 mm

2) Bản vẽ kỹ thuật motor liền hộp giảm tốc mặt bích WPDS size 120

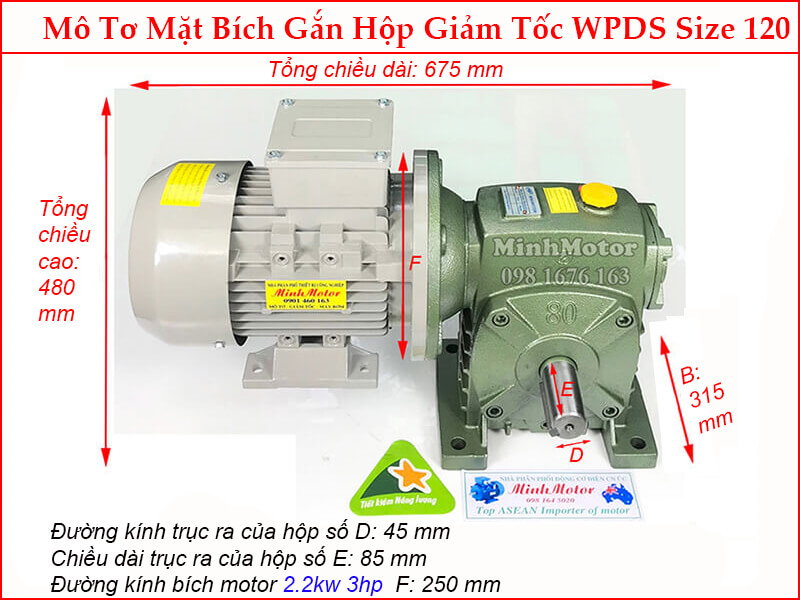

Bản vẽ kỹ thuật motor liền hộp giảm tốc mặt bích WPDS size 120

  • Tổng chiều dài motor + giảm tốc A = 675 mm
  • Tổng chiều ngang B = 315 mm
  • Tổng chiều cao motor + giảm tốc C = 480 mm
  • Đường kính trục ra của hộp số D =45 mm
  • Chiều dài trục ra của hộp số E = 85 mm
  • Đường kính bích motor 2.2kw 3hp = 250 mm

3) Lựa chọn tỉ số truyền hộp số giảm tốc WPS size 120

Tỷ số truyền càng nhỏ thì tốc độ vòng quay càng lớn, mời quý vị tham khảo thêm tốc độ vòng quay của trục ra ứng với từng tỉ số truyền:

  • Trục ra 280 - 300 vòng/1 phút khi Ratio = 5, thị trường miền Nam gọi là 1/5, lực momen = 70 Nm
  • Trục ra 140 - 150 vòng/1 phút khi Ratio = 10 (i = 1/10), lực momen = 83 Nm
  • Trục ra 93 - 100 vòng/1 phút khi Ratio = 15 (i = 1/15, lực momen = 98 Nm
  • Trục ra 70 - 75 vòng/1 phút khi Ratio = 20 (i = 1/20), lực momen = 101 Nm
  • Trục ra 56 - 60 vòng/1 phút khi Ratio = 25 (i = 1/25), lực momen = 112 Nm
  • Trục ra 46.7 - 50 vòng/1 phút khi Ratio = 30 (i = 1/30), lực momen = 99 Nm
  • Trục ra 35 - 37.5 vòng/1 phút khi Ratio = 40 (i = 1/40), lực momen = 104 Nm
  • Trục ra 28 - 30 vòng/1 phút khi Ratio = 50 (i = 1/50), lực momen = 113 Nm
  • Trục ra 23.3 - 25 vòng/1 phút khi Ratio = 60 (i = 1/60), lực momen = 113 Nm

Các kiểu hộp giảm tốc trục vít WPS thông dụng:

lựa chọn tỉ số truyền hộp số giảm tốc wps size 120

4) Thiết kế lắp đặt bộ giảm tốc trục vít WPS HW BSS size 120, trục trên
