Hộp Giảm Tốc WPS 120

5.351 reviews

Hộp giảm tốc WPS size 120 là hộp số trục vít – bánh vít một cấp, trục vào dương Ø30 mm nằm phía trên trục ra dương Ø45 mm. Khoảng cách tâm trục vít – bánh vít 120 mm, mô men cho phép khoảng 345 – 520 N·m theo tỉ số 1/10 – 1/60. Hộp số WPS120 hợp với bồn trộn ngang 300 lít, motor 2.2 – 3 kW 4 cực: trộn bột ngô, thức ăn cá, hạt giống trộn thuốc xử lý, đất sạch trồng rau, xi măng + cát, bột bả matit. Đây là một dòng thuộc nhóm hộp giảm tốc trục vít bánh vít. Đây là một dòng thuộc danh mục hộp giảm tốc công nghiệp.

Hộp thuộc dòng hộp giảm tốc WPS trục cốt trên.



1) Thông số kỹ thuật hộp số giảm tốc WPS 120

Thông sốGiá trị
Kích thước / Size120 (khoảng cách tâm trục vít – bánh vít 120 mm)
Kiểu trụcTrục vào dương nằm trên trục ra (cốt trên), trục ra dương vuông góc trục vào
Đường kính trục vào / Rãnh cavet30 mm / 7 mm
Đường kính trục ra / Rãnh cavet45 mm / 12 mm, dài 85 mm
Tỉ số truyền (i)1/10, 1/15, 1/20, 1/25, 1/30, 1/40, 1/50, 1/60
Tốc độ trục ra (motor 4 cực 1.400 v/ph)140 – 23 vòng/phút
Mô men cho phép trục raKhoảng 345 N·m (1/10) tới 520 N·m (1/40)
Motor thường gắn2.2 – 3 kW 4 cực, nối khớp nối hoặc puly đai
Vật liệuVỏ gang đúc; trục vít thép tôi; bánh vít đồng thau hợp kim
Dầu bôi trơnDầu bánh răng ISO VG 320; trời nóng, tải nặng dùng VG 460

Hộp Số Giảm Tốc WPS Trục Cốt Trên Size 120 WPS-BSS, WPWKS, NRV

  • Kiểu 1: WPS – BSS – HW, trục vào và trục ra đều là trục đặc, thông dụng nhất cho bồn trộn 200 – 300 lít.
  • Kiểu 2: WPWKS, trục ra âm, xỏ thẳng vào trục cánh trộn.
  • Kiểu 3: NRV vỏ nhôm, trục ra âm hoặc dương, nhẹ, lắp trên cao.

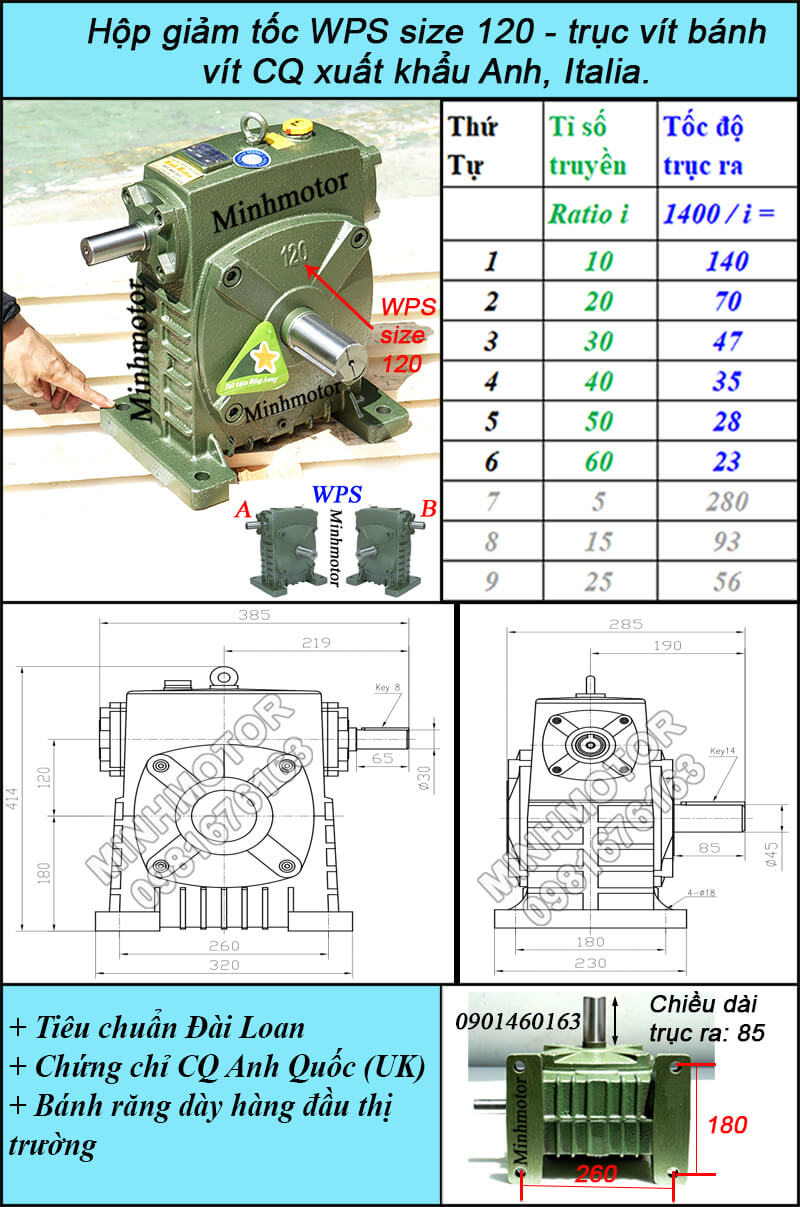

2) Bản vẽ kích thước hộp giảm tốc WPS size 120

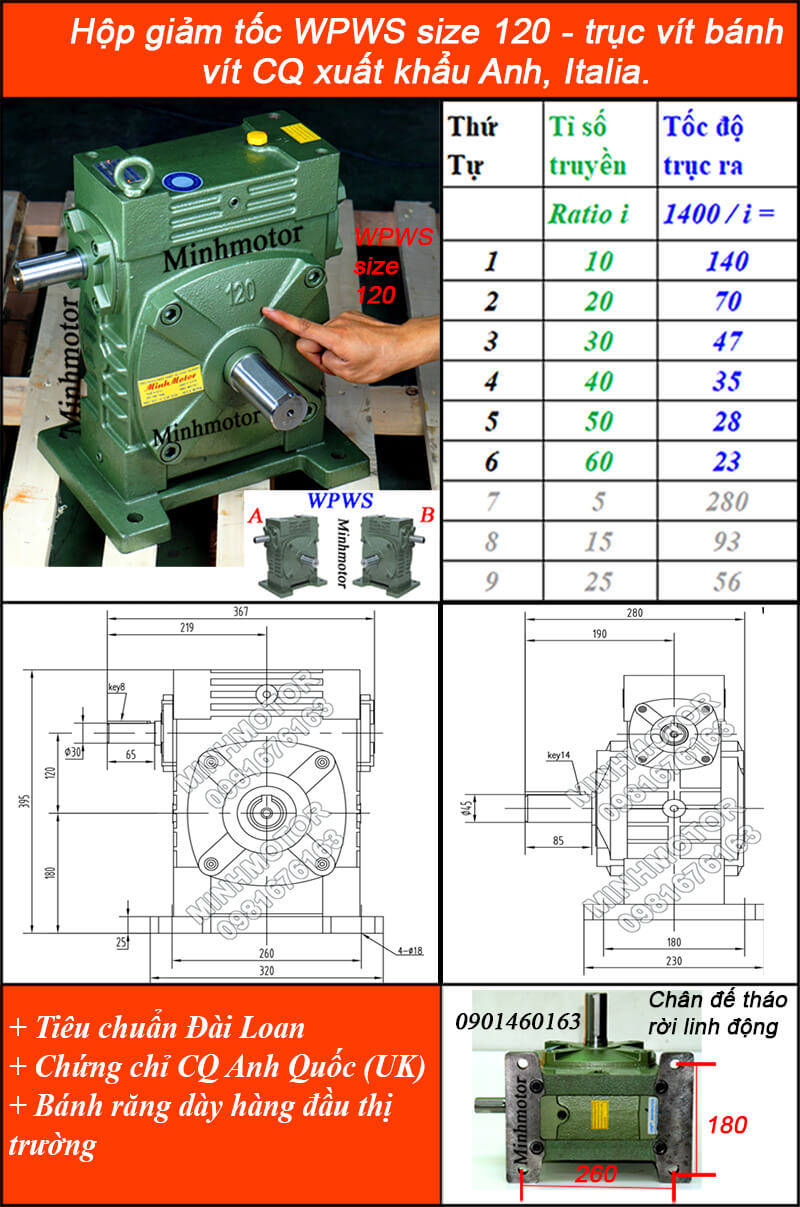

Bản vẽ kích thước hộp giảm tốc WPS size 120 trục vào 30 mm trục ra 45 mm

  • Đường kính trục vào: 30 mm, rãnh cavet 7 mm.
  • Đường kính trục ra: 45 mm, rãnh cavet 12 mm, dài trục 85 mm.
  • Tổng cao: 423 mm; tổng rộng: 320 mm; sâu 230 mm.
  • Tâm trục ra tới mặt đất: 180 mm.
  • Khoảng cách 2 lỗ chân đế: 260 mm × 180 mm, lỗ đế Ø18 mm.
  • Motor thường gắn: 3 kW 4 HP hoặc 2.2 kW 3 HP, 1.400 – 1.500 v/ph.

3) Ứng dụng và bảng tra mô men, công suất motor theo tỉ số truyền WPS120

Số liệu tính với motor 4 cực 1.400 v/ph, 50 Hz. Mô men ra = 9.550 × kW / tốc độ ra × hiệu suất hộp (85% ở 1/10 tới 58% ở 1/60).

Tỉ số truyềnTốc độ trục ra (v/ph)Motor 4 cực khuyến nghịMô men ra khi gắn motor (N·m)Mô men cho phép WPS120 (N·m)Ứng dụng khác (ngoài bồn trộn)
1/101402.2 – 3 kW128 – 174Khoảng 345Băng tải than, đá puly Ø250 mm (1,8 m/s)
1/15932.2 – 3 kW185 – 252Khoảng 405Vít tải Ø200 mm tải cám, mùn cưa
1/20702.2 – 3 kW234 – 319Khoảng 460Gầu tải puly Ø300 mm (1,1 m/s) tải ngô, lúa
1/25562.2 – 3 kW281 – 384Khoảng 490Sàng lồng quay, máy rửa củ quả lồng
1/30472.2 – 3 kW324 – 442Khoảng 510Máy cán tôn sóng nhỏ, máy chấn tôn
1/40352.2 kW396Khoảng 520Xích tải pallet nhẹ, băng tải tải bao 50 kg
1/50282.2 kW465Khoảng 510Tời kéo tang Ø200 mm (0,29 m/s), kéo xe goòng
1/60231.5 – 2.2 kW356 – 522Khoảng 490Bàn xoay hàn, máy cuộn cáp nhỏ
  • Motor 2.2 kW ở tỉ số 1/60 cho khoảng 522 N·m, cao hơn mức cho phép 490 N·m khoảng 7%.
  • Motor 3 kW ở tỉ số 1/40 – 1/60 cho 540 – 712 N·m, vượt mức cho phép 4 – 45%.
  • Tải thực tế nhỏ hơn mô men cực đại của motor thì mức vượt thấp hơn.

4) Bảng tính bồn trộn ngang dùng hộp số WPS120 cho 10 vật liệu thông dụng

a) Bài toán thiết kế bồn trộn ngang 300 lít

  • Bồn chữ U, cánh trộn ruy băng xoắn 2 lớp (ribbon) đường kính 600 mm, dài 1.100 mm.
  • Thể tích bồn khoảng 355 lít; nạp tối đa 60%, tức 213 lít.
  • Bán kính cánh R = 0,3 m. Tốc độ đầu cánh = 3,14 × 0,6 × vòng/phút / 60 (m/s).
  • Mô men cần trên trục trộn: T = thể tích nạp × khối lượng riêng × 9,81 × 0,3 × k.
  • K là hệ số cản trộn: bột khô nhẹ 0,6 – 0,9; vật liệu nặng, ẩm, xơ 1,1 – 1,5.
  • Công suất cần = T × vòng/phút / 9.550 / hiệu suất hộp. Motor 4 cực 1.400 v/ph.

Bồn trộn ngang 300 lít dùng hộp giảm tốc WPS 120 motor 3 kW, cánh ruy băng Ø600 × 1.100 mm

  • Ảnh minh họa: motor 3 kW 4 cực → hộp số WPS120 → khớp nối Ø45 mm → trục cánh trộn trên 2 gối đỡ.
  • Thức ăn cá: 213 L ≈ 117 kg/mẻ ở tỉ số 1/25, trục trộn 56 v/ph.
  • Bột bả matit: 158 L ≈ 150 kg/mẻ ở tỉ số 1/50, trục trộn 28 v/ph.

b) Bảng tính mẻ trộn, mô men, motor cho 10 vật liệu

Vật liệuKhối lượng riêng xốp (kg/m³) / hệ số kTỉ số WPS120 – tốc độ trục trộn (tốc độ đầu cánh)Mẻ trộn tối đaMô men cần trên trục trộn (N·m)Motor 4 cực chọnMô men cho phép WPS120 (N·m)
Bột ngô, bột sắn600 / k 0,81/25 – 56 v/ph (1,76 m/s)213 L – 128 kg3003 kW (cần 2,3 kW)490
Thức ăn cá, tôm dạng bột trước ép viên550 / k 0,91/25 – 56 v/ph (1,76 m/s)213 L – 117 kg3103 kW (cần 2,4 kW)490
Hạt giống trộn thuốc xử lý700 / k 0,71/25 – 56 v/ph (1,76 m/s)213 L – 149 kg3053 kW (cần 2,4 kW)490
Phân NPK hạt phối trộn1.000 / k 0,91/50 – 28 v/ph (0,88 m/s)183 L – 183 kg4853 kW (cần 2,3 kW)510
Bột đá CaCO3 + phụ gia1.100 / k 11/50 – 28 v/ph (0,88 m/s)150 L – 165 kg4853 kW (cần 2,3 kW)510
Bột giặt, chất tẩy dạng bột450 / k 0,81/25 – 56 v/ph (1,76 m/s)213 L – 96 kg2252.2 kW (cần 1,8 kW)490
Mùn cưa, trấu trộn men vi sinh250 / k 1,41/30 – 47 v/ph (1,47 m/s)213 L – 53 kg2202.2 kW (cần 1,5 kW)510
Đất sạch trồng rau (đất + phân + xơ dừa)600 / k 1,351/50 – 28 v/ph (0,88 m/s)203 L – 122 kg4853 kW (cần 2,3 kW)510
Xi măng + cát (vữa xây khô)1.450 / k 1,251/50 – 28 v/ph (0,88 m/s)91 L – 132 kg4853 kW (cần 2,3 kW)510
Bột bả matit, bột chống thấm950 / k 1,11/50 – 28 v/ph (0,88 m/s)158 L – 150 kg4853 kW (cần 2,3 kW)510
  • Mẻ trộn tối đa tính theo mô men cho phép của hộp và mô men motor, đã trừ hiệu suất trục vít.
  • Vật liệu nhẹ (bột ngô, thức ăn cá, hạt giống trộn thuốc xử lý) chạy đầy 213 L; vật liệu nặng (xi măng + cát) chỉ nạp khoảng 91 L.
  • Khởi động khi bồn đầy: mô men đỉnh khoảng 1,5 lần cột mô men cần. Xi măng + cát: 485 → khoảng 725 N·m, vượt mức cho phép 510 N·m khoảng 43%.
  • Vật liệu vón cục, độ ẩm cao hơn bảng: hệ số k tăng 30 – 50%, mẻ trộn giảm tương ứng.

c) Ví dụ tính bồn trộn đất sạch trồng rau 105 kg/mẻ

  • Đất sạch trồng rau xốp 600 kg/m³: 105 kg chiếm khoảng 175 lít.
  • Mô men cần: 0,175 × 600 × 9,81 × 0,3 × 1,35 ≈ 417 N·m.
  • Tỉ số 1/50: trục trộn 28 v/ph, đầu cánh 0,88 m/s.
  • Công suất cần: 417 × 28 / 9.550 / 0,62 ≈ 2,0 kW → motor 2.2 kW 4 cực.
  • Motor 2.2 kW qua tỉ số 1/50 cho khoảng 465 N·m; WPS120 cho phép khoảng 510 N·m.
  • Thời gian trộn thường 6 – 10 phút/mẻ, cộng nạp xả 3 phút; 8 giờ ra khoảng 36 – 53 mẻ, tức 3,8 – 5,6 tấn/ngày.

d) Dùng tỉ số 1/10 – 1/20 cho bồn trộn qua nhông xích

  • Tỉ số 1/10 + nhông xích 1:3: trục trộn 140 / 3 ≈ 47 v/ph, bằng tỉ số 1/30 lắp thẳng.
  • Hiệu suất hộp ở 1/10 khoảng 85%, ở 1/30 khoảng 72%. Cùng motor 3 kW, trục trộn nhận thêm khoảng 13% công suất.
  • Mô men trên trục trộn: 174 × 3 × 0,96 ≈ 501 N·m; hộp WPS120 chỉ chịu 174 N·m (cho phép 345 N·m), chạy mát, bánh vít đồng mòn chậm.
  • Nhông xích bước 19,05 mm (12B); trục cánh trộn đặt trên 2 gối đỡ riêng ở 2 đầu bồn.
  • Tỉ số 1/15 – 1/20 lắp thẳng hợp máy trộn cánh mái chèo Ø350 – 400 mm: 70 – 93 v/ph, đầu cánh 1,3 – 1,9 m/s.

5) Ưu điểm hộp giảm tốc WPS size 120 trong thiết kế máy

  • Mô men 345 – 520 N·m với motor 2.2 – 3 kW: phủ xích tải pallet nhẹ, sàng lồng quay, vít tải mùn cưa, tời kéo xe goòng.
  • Hộp một cấp chỉ có 1 trục vít, 1 bánh vít, 4 vòng bi: ít điểm hỏng hơn hộp bánh răng 3 cấp cùng tỉ số 1/60.
  • Bánh vít đồng mòn trước trục vít thép: khi mòn chỉ thay bánh vít, giữ vỏ và trục vít, chi phí sửa thấp.
  • Trục vào lắp puly đai: khi phôi kẹt, đai trượt trước, bánh vít không bị gãy răng.
  • Trục ra Ø45 mm, then 12 mm: lắp nhông 12B – 16B, khớp nối lốp cỡ trung, đủ cứng cho tải giật.
  • Trục ra có kiểu ra trái, ra phải, ra 2 đầu: đặt motor bên nào của máy cũng được, bản vẽ khung không phải lật.

6) FAQ hộp giảm tốc WPS size 120 cho người dùng và người thiết kế máy

  • Hộp giảm tốc WPS 120 làm bồn trộn ngang 300 lít được không? Được. Bồn chữ U, cánh ruy băng Ø600 × 1.100 mm, nạp 213 L thức ăn cá, motor 3 kW tỉ số 1/25: trục trộn cần khoảng 310 N·m, WPS120 cho phép khoảng 490 N·m. Với bột bả matit thì mẻ chỉ khoảng 158 L (150 kg) mới nằm trong giới hạn hộp.
  • Bồn trộn 600 lít dùng WPS 120 được không? Không. Bồn 600 lít cần cánh khoảng Ø750 mm. Nạp thức ăn cá 60%, mô men trục trộn khoảng 780 N·m, gấp 1,5 lần mức cho phép lớn nhất của WPS120 (520 N·m). Mức này thuộc cỡ WPS 135.
  • Xích tải pallet nhẹ dùng WPS 120 được không? Được. 3 pallet × 500 kg trượt trên ray thép (ma sát 0,15): lực kéo khoảng 2.207 N, nhông 12B 17 răng cần 114 N·m. Tỉ số 1/50: xích chạy 0,15 m/s, cần khoảng 541 W, motor 0.75 kW đủ; hộp cho phép 510 N·m.
  • Sàng lồng quay Ø800 mm sàng đất, phân dùng WPS 120 được không? Được. Lồng Ø800 mm có tốc độ tới hạn khoảng 47 v/ph, sàng chạy 15 – 20 v/ph: tỉ số 1/60 (23 v/ph) + nhông xích 1:1,3. Vật liệu 150 kg nâng lệch góc 35° tạo khoảng 338 N·m tại lồng, hộp chịu khoảng 271 N·m, dưới 490 N·m.
  • Tời kéo xe goòng 2 tấn tang Ø200 mm dùng WPS 120 được không? Được. Ray dốc 5°: lực kéo khoảng 1.906 N, tang cần 191 N·m, hộp cho phép 510 N·m ở 1/50. Cáp chạy 0,29 m/s, cần khoảng 0,90 kW: motor 1.1 – 1.5 kW đủ.
  • Vít tải mùn cưa Ø200 mm dài 6 m dùng WPS 120 được không? Được. Tỉ số 1/20: vít 70 v/ph, nạp 35% tải khoảng 9,2 m³/h, mùn cưa 250 kg/m³ tương đương 2,3 tấn/giờ. Motor 2.2 kW cho 234 N·m, hộp cho phép 460 N·m.
  • Bàn xoay hàn bồn 1 tấn dùng WPS 120 được không? Được, thêm cấp giảm tốc. Bồn 1 tấn lệch tâm 50 mm tạo khoảng 490 N·m tại bàn; hàn bồn cần 0,3 – 1 v/ph. Tỉ số 1/60 (23 v/ph) + bánh xích hoặc vành răng 1:40 cho khoảng 0,57 v/ph, hộp chỉ chịu khoảng 13 N·m.
  • Motor 3 kW gắn WPS 120 được không? Được ở tỉ số 1/10 – 1/30: mô men ra 174 – 442 N·m, dưới mức cho phép. Ở 1/40 – 1/60 motor 3 kW cho 540 – 712 N·m, cao hơn mức cho phép 520 / 490 N·m khoảng 4 – 45%.
  • WPS 120 chạy 16 giờ/ngày, vỏ nóng 85 °C có sao không? Chưa hỏng ngay, nhưng dầu lão hóa nhanh. Motor 2.2 kW ở 1/40 có khoảng 748 W biến thành nhiệt trong hộp. Dầu khoáng VG 320 làm việc ổn tới khoảng 90 °C; vỏ thường xuyên 85 – 90 °C thì thay dầu 1.500 giờ/lần thay vì 3.000 giờ, hoặc dùng dầu tổng hợp PAG.
  • Đặt motor bên trái hay bên phải WPS 120 được không? Được cả 2. Khi đặt hàng chọn trục ra phía trái, phía phải hoặc ra 2 đầu; chiều quay đổi bằng đảo pha motor. Hộp ra 2 đầu hợp xích tải 2 dây hoặc máy cần lấy lực 2 bên.
