Hộp Giảm Tốc Trục Vào Cốt Dương GHD GVD

4.157 reviews

Hộp giảm tốc trục vào cốt dương GHD (chân đế) và GVD (mặt bích), trục vào 14–28 mm, trục ra 22–60 mm, ghép motor 0.2kW–4kW qua khớp nối, nhông xích, curoa, tỉ số truyền 1/5–1/150.

Hộp giảm tốc trục vào cốt dương GHD GVD là hộp số bánh răng có trục vào dạng cốt dương (trục đặc), nhận chuyển động từ motor qua khớp nối, nhông xích hoặc dây curoa, rồi hạ tốc độ và tăng mô-men ở trục ra. GHD là kiểu chân đế, GVD là kiểu mặt bích; các cỡ phổ biến có trục vào 14, 19, 24, 28 mm, trục ra 22 đến 60 mm, ghép motor 0.2kW đến 4kW, tỉ số truyền khoảng 1/5 đến 1/150.

Vì motor đặt tách rời đầu giảm tốc, hộp số cốt vào trục dương phù hợp các vị trí lắp khó, máy cần đổi tốc độ bằng puly, nhông, hoặc nơi muốn tránh nhiệt motor truyền thẳng vào hộp bánh răng.

Mục lục

1. Bảng giá hộp giảm tốc GHD, GVD theo lực và tỉ số truyền

Mô men cực đại trục ra tính theo motor 4P 1400 v/p lớn nhất của từng cỡ, tỉ số truyền lớn nhất, hiệu suất hộp ~90%.

ModelTrục raGiá trung bình
thị trường Việt Nam
(tỉ số 1/5 – 1/60)
Motor 4PTỉ số truyềnMô men cực đại
trục ra
Trục vào cốt dương
GHD22 chân đế22 mm~ 2.850.000 đ0.2kW (1/4HP)1/10 – 1/100~ 123 Nm14 mm
GHD28 chân đế28 mm~ 3.400.000 đ0.75kW (1HP)1/5 – 1/100~ 460 Nm19 mm
GHD32 chân đế32 mm~ 4.750.000 đ1.1kW, 1.5kW (2HP)1/20 – 1/100~ 921 Nm24 mm
GHD40 chân đế40 mm~ 6.200.000 đ1.1kW, 1.5kW (2HP)1/20 – 1/150~ 1.381 Nm24 mm
GHD50 chân đế50 mm~ 9.400.000 đ2.2kW, 3kW, 4kW1/20, 1/30, 1/50, 1/60~ 1.473 Nm28 mm
GHD60 chân đế60 mm 2.2kW, 3kW, 4kW1/5 – 1/120~ 2.947 Nm28 mm
GVD22 mặt bích22 mm~ 2.990.000 đ0.2kW (1/4HP)1/10 – 1/100~ 123 Nm14 mm
GVD28 mặt bích28 mm 0.4kW (1/2HP)1/10 – 1/100~ 246 Nm14 mm
GVD28 mặt bích28 mm~ 3.570.000 đ0.75kW (1HP)1/5 – 1/100~ 460 Nm19 mm
GVD32 mặt bích32 mm~ 4.990.000 đ1.5kW (2HP)1/20 – 1/100~ 921 Nm24 mm
GVD40 mặt bích40 mm 2.2kW (3HP)1/20 – 1/100~ 1.351 Nm24 mm
  • Mô men cực đại là số ở trục ra khi motor chạy đủ tải định mức.
  • Ghép motor lớn hơn cột "Motor 4P": mô men vượt số ở cột cuối.
  • Tải giật, khởi động liên tục: lấy ~70% mô men cực đại để chạy bền.

2. Thông số kích thước bản vẽ kỹ thuật hộp giảm tốc GHD, GVD

a. Hộp số trục vào cốt dương GHD chân đế trục vào 14 mm, trục ra 22 mm

Thường được lắp với động cơ 0.2kW 1/4Hp

Tỉ số truyền từ 10 - 100

Trục vào 14 mm, trục ra 22 mm

b. Hộp giảm tốc trục vào cốt dương GHD chân đế trục vào 19 mm, trục ra 28 mm

  • Thường được lắp với động cơ 0.75kW 1Hp
  • Tỉ số truyền(ratio): 5 -100

Trục vào 19 mm, trục ra 28 mm

c. Hộp giảm tốc trục vào cốt dương GHD chân đế trục vào 24 mm, trục ra 32 mm

  • Thường được lắp với motor mã 90 1.5kW 2Hp -4P hoặc 1.1kw -4P
  • Tỉ số truyền từ 1/20-1/100 được dùng nhiều nhất

Trục vào 24 mm, trục ra 32 mm

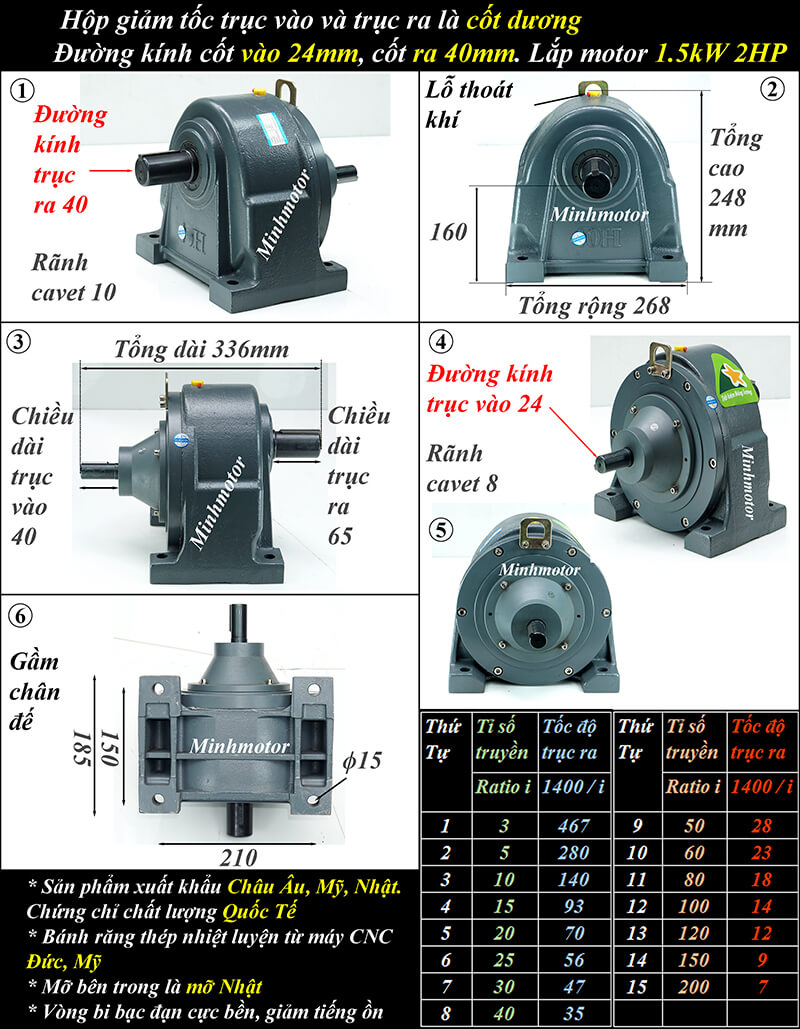

d. Hộp giảm tốc trục vào cốt dương GHD chân đế trục vào 24 mm, trục ra 40 mm

  • Thường được lắp với động cơ 1.5kw 1.1kw tốc độ 1400 vòng phút
  • Tỉ số truyền phù hợp từ 20 - 150

Trục vào 24 mm, trục ra 40 mm

e. Hộp giảm tốc trục vào cốt dương GHD chân đế vào 28 mm, trục ra 50 mm

Thường được lắp với động cơ 2.2kw 3kw 4kw tốc độ 1400 vòng phút

Các tỷ số truyền thường gặp: 20, 30, 50, 60

Trục vào 28 mm, trục ra 50 mm

f. Hộp giảm tốc trục vào cốt dương GHD chân đế vào 28 mm, trục ra 60 mm

Thường được lắp với động cơ 2.2kw 3kw 4kw tốc độ 1400 vòng phút

Tỉ số truyền phù hợp từ 5 - 120

Hộp giảm tốc trục vào cốt dương GHD chân đế vào 28 mm, trục ra 60 mm

g. Hộp giảm tốc cốt vào trục dương GVD mặt bích cốt vào 14 mm, cốt ra 22 mm bích

Thường được lắp với motor 0.2kW 1/4Hp

Trục vào 14 mm, trục ra 22 mm

h. Hộp giảm tốc cốt vào trục dương GVD mặt bích cốt vào 14 mm, cốt ra 28 mm bích

Thường được lắp với động cơ 0.4kW 1/2Hp

Trục vào 14 mm, trục ra 28 mm

i. Hộp giảm tốc cốt vào trục dương GVD mặt bích cốt vào 19 mm, cốt ra 28 mm bích

Thường được lắp với motor 0.75kW 1Hp

Trục vào 19 mm, trục ra 28 mm

j. Hộp giảm tốc cốt vào trục dương GVD mặt bích cốt vào 24 mm, cốt ra 32 mm bích

Thường được lắp với động cơ 1.5kW 2Hp

Trục vào 24 mm, trục ra 32 mm

k. Hộp giảm tốc cốt vào trục dương GVD mặt bích cốt vào 24 mm, cốt ra 40 mm bích

Thường được lắp với motor 2.2kW 3Hp

Trục vào 24 mm, trục ra 40 mm

Hộp giảm tốc đầu vào cốt trục dương

Hộp giảm tốc đầu vào cốt trục dương

3. Bảng lực mô men chi tiết hộp giảm tốc GHD / GVD

Motor 4P 1400 v/p, hiệu suất hộp bánh răng ~90%.

Tốc độ trục ra: 1/5 = 280 v/p · 1/10 = 140 v/p · 1/20 = 70 v/p · 1/30 = 47 v/p · 1/50 = 28 v/p · 1/60 = 23 v/p · 1/100 = 14 v/p · 1/150 = 9 v/p.

ModelTrục vào / trục ra1/51/101/201/301/501/601/1001/150
GHD22 / GVD22Vào 14 mm / Ra 22 mm 0.2kW
12 Nm
0.2kW
25 Nm
0.2kW
37 Nm
0.2kW
61 Nm
0.2kW
74 Nm
0.2kW
123 Nm

GVD28 (vào 14)Vào 14 mm / Ra 28 mm 0.4kW
25 Nm
0.4kW
49 Nm
0.4kW
74 Nm
0.4kW
123 Nm
0.4kW
147 Nm
0.4kW
246 Nm

GHD28 / GVD28Vào 19 mm / Ra 28 mm0.75kW
23 Nm
0.75kW
46 Nm
0.75kW
92 Nm
0.75kW
138 Nm
0.75kW
230 Nm
0.75kW
276 Nm
0.75kW
460 Nm

GHD32 / GVD32Vào 24 mm / Ra 32 mm  1.5kW
184 Nm
1.5kW
276 Nm
1.5kW
460 Nm
1.5kW
553 Nm
1.5kW
921 Nm

GHD40Vào 24 mm / Ra 40 mm  1.5kW
184 Nm
1.5kW
276 Nm
1.5kW
460 Nm
1.5kW
553 Nm
1.5kW
921 Nm
1.5kW
1.381 Nm
GVD40Vào 24 mm / Ra 40 mm  2.2kW
270 Nm
2.2kW
405 Nm
2.2kW
675 Nm
2.2kW
810 Nm
2.2kW
1.351 Nm

GHD50Vào 28 mm / Ra 50 mm  4kW
491 Nm
4kW
737 Nm
4kW
1.228 Nm
4kW
1.473 Nm

GHD60Vào 28 mm / Ra 60 mm4kW
123 Nm
4kW
246 Nm
4kW
491 Nm
4kW
737 Nm
4kW
1.228 Nm
4kW
1.473 Nm
4kW
2.456 Nm

  • Ô trên (đỏ): motor 4P lớn nhất ghép được với cỡ hộp.
  • Ô dưới (xanh): mô men trục ra ở tỉ số đó.
  • Ô trống: cỡ hộp không làm tỉ số đó.
  • Truyền qua puly, nhông: tốc độ trục vào đổi theo tỉ lệ puly, mô-men đổi ngược lại.
  • Puly hộp lớn gấp 2 puly motor: trục ra chậm 1/2, mô-men gấp ~2 lần.
  • Mô-men sau puly không được vượt cột "Mô-men cực đại" của cỡ hộp.

4. Ứng dụng hộp giảm tốc trục vào cốt dương GHD GVD theo tỉ số truyền

Hộp cốt dương GHD GVD dùng nhiều ở máy truyền động qua curoa, nhông xích, nơi motor phải đặt tách khỏi hộp số. Tỉ số thấp cho máy chạy nhanh, tỉ số lớn cho máy quay chậm.

Tỉ số truyềnTốc độ trục raMáy dùng đượcVí dụ cỡ hộp + motor
1/5 – 1/10140 – 280 v/pMáy trộn bột khô, máy đánh bóng, quạt sấy nông sản qua curoaGHD 19/28 + motor 0.75kW, 1/10: ~140 v/p, ~46 Nm
1/15 – 1/3047 – 93 v/pBăng tải đóng bao, vít tải cám, trấu, máy trộn thức ăn chăn nuôiGHD 19/28 + 0.75kW, 1/30: ~47 v/p; rulo Ø114 cho băng ~16,8 m/phút
1/40 – 1/6023 – 35 v/pMáy trộn bê tông mini, xích tải pallet, máy cuộn màng, cuộn ốngGHD 28/50 + 2.2kW, 1/50: ~28 v/p, ~675 Nm
1/100 – 1/1509 – 14 v/pBàn xoay hàn ống, máy khuấy bể nước thải, lò quay sấy, tời kéo nhẹ qua nhông xíchGVD 24/40 + 2.2kW, 1/100: ~14 v/p, ~1351 Nm

Ứng Dụng Hộp Giảm Tốc Trục Vào Cốt Dương GHD GVD

  • Máy trộn thức ăn chăn nuôi 200 kg/mẻ: GHD 28/50 + motor 2.2kW, 1/30, trục ra ~47 v/p, ~405 Nm; motor đặt ngoài thùng trộn, tránh bụi cám bám quạt.
  • Bàn xoay hàn ống thép Ø300: GHD 14/22 + motor 0.2kW, 1/100, ~14 v/p; thêm nhông xích 1:3 còn ~4,7 v/p cho mối hàn đều.
  • Băng tải bao 25–50 kg dài 6 m trong kho lúa gạo: GHD 19/28 + 0.75kW, 1/30, nối curoa để kẹt bao thì dây trượt, răng hộp không gãy.
  • Máy khuấy bể xử lý nước thải: GVD mặt bích 24/40 gắn nắp bể, motor 2.2kW đặt trên giá cao, tránh hơi ẩm bể.

5. Ưu điểm hộp số giảm tốc trục vào cốt dương

  • Đổi tốc độ không cần thay hộp: thay puly 1:1,5 là trục ra chậm thêm 1/3, mô-men tăng ~1,5 lần.
  • Motor đặt xa vùng nóng, ẩm, bụi: nhiệt vỏ motor 60–80°C không truyền thẳng vào dầu hộp, dầu bền hơn.
  • Dùng lại motor chân đế B3 có sẵn: chỉ mua hộp GHD, chi phí thấp hơn mua motor giảm tốc liền.
  • Motor cháy thay trong 15–30 phút: tháo khớp nối hoặc curoa, không mở hộp số.
  • Curoa, khớp nối cao su là "cầu chì cơ khí": máy kẹt thì dây trượt, bảo vệ bánh răng và trục ra.
  • Một cỡ hộp chạy nhiều công suất: GHD 28/50 ghép motor 2.2kW, 3kW hoặc 4kW tùy tải.

6. Chọn puly, khớp nối cho hộp giảm tốc trục vào cốt dương GHD GVD

Trục vào cốt dương GHD GVD nối motor bằng 3 cách: khớp nối (motor thẳng hàng, tốc độ giữ nguyên), puly curoa (đổi tốc độ, có trượt bảo vệ), nhông xích (đổi tốc độ, không trượt, mô-men lớn).

Bảng chọn theo motor 4 pole 1400 v/p, chạy 8 giờ/ngày, tải đều. Mã puly ghi theo kiểu: loại dây + số rãnh – đường kính ngoài (mm), lỗ trục.

Trục vào hộpMotor ghépKhớp nối xíchKhớp nối mềm cao suPuly curoa phía hộpNhông xích phía hộpRãnh then
14 mm0.2kW, 0.4kW (trục motor 14, khung 71)KC4012 (lỗ 14 – 14)FCL90 (lỗ 14 – 14)Dây A, puly 1 rãnh Ø75–90, mã A1-80 lỗ 14RS40 (xích 08A) 13–15 răng, lỗ 145 mm
19 mm0.75kW (trục motor 19, khung 80)KC4012 (lỗ 19 – 19)FCL100 (lỗ 19 – 19)Dây A, puly 1 rãnh Ø80–100, mã A1-90 lỗ 19RS40 15–17 răng, lỗ 196 mm
24 mm1.1kW, 1.5kW (trục motor 24, khung 90)KC4014 (lỗ 24 – 24)FCL112 (lỗ 24 – 24)Dây A, puly 2 rãnh Ø90–112, mã A2-100 lỗ 24RS50 (xích 10A) 13–15 răng, lỗ 248 mm
24 mm (GVD 24/40)2.2kW (trục motor 28, khung 100)KC4014 (lỗ 28 – 24)FCL112 (lỗ 28 – 24)Dây A, puly 2 rãnh Ø100–125, mã A2-112 lỗ 28RS50 15 răng, lỗ 28 phía motor8 mm
28 mm2.2kW, 3kW (trục motor 28, khung 100)KC4016 (lỗ 28 – 28)FCL125 (lỗ 28 – 28)Dây A 2 rãnh hoặc B 1 rãnh, Ø112–140, mã A2-125 / B1-125 lỗ 28RS50 15–17 răng, lỗ 288 mm
28 mm4kW (trục motor 28, khung 112)KC4016 (lỗ 28 – 28)FCL125 (lỗ 28 – 28)Dây B, puly 2 rãnh Ø125–160, mã B2-140 lỗ 28RS60 (xích 12A) 13–15 răng, lỗ 288 mm
  • Khớp nối 2 lỗ khác nhau (vd lỗ 28 – 24): đặt gia công lỗ từng nửa khớp theo trục motor và trục hộp.
  • Khớp nối xích KC chịu lệch tâm ~0,5 mm, hợp máy bụi, rung; khớp FCL cao su êm hơn, hợp băng tải, máy trộn.
  • Puly: puly hộp lớn hơn puly motor bao nhiêu lần thì trục ra chậm thêm bấy nhiêu lần, vd A1-80 motor + A1-160 hộp → chậm thêm 1/2.
  • Puly, nhông lắp sát gốc trục vào; trục 14 mm không treo puly Ø lớn hơn 100 mm.
  • Ví dụ: GHD 19/28 1/30 + motor 0.75kW, cần trục ra ~31 v/p thay vì ~47 v/p: puly motor A1-80 lỗ 19, puly hộp A1-120 lỗ 19, tỉ lệ 1:1,5, mô-men ra ~138 × 1,5 ≈ ~207 Nm (dưới mức cực đại ~460 Nm của cỡ hộp).

7. Câu hỏi thường gặp về hộp giảm tốc trục vào cốt dương GHD GVD

a) Cho người sắp mua, khảo giá hộp giảm tốc trục vào cốt dương GHD, GVD

  • Hộp giảm tốc trục vào cốt dương GHD dùng khi nào thay cho motor giảm tốc liền? Khi motor đặt xa hộp, nối qua curoa, nhông xích hoặc khớp nối. Máy cũ đã có motor chân đế B3 cũng dùng GHD để giữ lại motor, chỉ thay hộp.
  • Hộp giảm tốc cốt dương GHD trục vào 19 mm ghép motor nào? Motor 0.75kW (1HP), trục ra 28 mm, tỉ số 1/5–1/100. Ở 1/30 trục ra khoảng 47 v/p, mô-men khoảng 138 Nm.
  • Trục vào cốt dương 28 mm của GHD chịu được motor 4kW không? Được. GHD 28 mm vào, trục ra 50 hoặc 60 mm, ghép motor 2.2kW, 3kW, 4kW. Motor 4kW ở 1/50 cho khoảng 1228 Nm ở trục ra.
  • GVD mặt bích cốt dương có trục ra 40 mm cho motor 2.2kW không? Có. GVD trục vào 24 mm, trục ra 40 mm, tỉ số 1/20–1/100. Motor 2.2kW qua 1/20 ra 70 v/p, khoảng 270 Nm.
  • Hộp giảm tốc trục vào cốt dương chạy puly tăng tỉ số được không? Được. Puly motor nhỏ, puly hộp lớn gấp 2 thì tốc độ trục ra giảm thêm 1/2, mô-men tăng gần gấp đôi. Cần đối chiếu mô-men cho phép của cỡ trục ra.
  • Hộp GHD cốt dương có quay 2 chiều được không? Có. Bánh răng trụ chạy thuận nghịch như nhau. Đảo chiều motor là trục ra đảo theo.

b) Cho người mới mua hộp giảm tốc trục vào cốt dương GHD, GVD, cần dùng cho đúng

  • Nối motor với trục vào cốt dương GHD bằng khớp nối nào? Khớp nối mềm cao su hoặc khớp nối xích. Căn đồng tâm trục motor và trục vào dưới 0.1 mm, lệch góc dưới 0.5°.
  • Chạy curoa vào trục vào cốt dương 14 mm của GHD có được không? Được với motor 0.2kW, dây curoa nhỏ. Puly đặt sát gốc trục vào, càng xa vỏ hộp lực uốn càng lớn, trục 14 mm dễ cong.
  • Dòng motor ghép hộp giảm tốc cốt dương GHD tính sao? Theo tem motor. Ở 380V: 0.75kW khoảng 1.8–2.0 A, 1.5kW khoảng 3.5 A, 2.2kW khoảng 5 A, 4kW khoảng 8.5 A.

c) Cho người đã dùng hộp giảm tốc trục vào cốt dương GHD, GVD, cần bảo trì

  • Phớt trục vào cốt dương GHD có mau hỏng hơn loại gắn motor liền không? Có. Phớt trục vào lộ ra ngoài, chịu bụi và lực căng dây đai. Kiểm tra mỗi 3 tháng, thay khi thấy rỉ dầu.
  • Bao lâu kiểm tra khớp nối giữa motor và hộp GHD? Mỗi 3–6 tháng. Cao su khớp nối mòn làm rung, tiếng gõ khi khởi động.
  • Dầu hộp giảm tốc trục vào cốt dương thay khi nào? Sau 500 giờ đầu, sau đó 4000–5000 giờ. Dầu bánh răng VG220.

d) Cho người dùng hộp giảm tốc trục vào cốt dương GHD, GVD mắc lỗi, cần cách sửa

  • Vòng bi trục vào hộp GHD cốt dương nóng, kêu là do đâu? Thường do dây curoa căng quá hoặc khớp nối lệch tâm. Giảm lực căng dây, căn lại tâm. Vòng bi đã rè thì thay mới.
  • Trục vào cốt dương 19 mm của GHD bị cong thì sửa được không? Được, thay trục vào hoặc bánh răng trục vào. Trục cong thường do puly treo xa vỏ hộp hoặc dây căng quá.
  • Hộp GHD cốt dương rung mạnh khi chạy là sao? Bu lông chân đế lỏng hoặc motor và hộp không chung bệ. Siết lại bu lông, kiểm tra độ phẳng bệ, kê căn đệm.
