Động Cơ Giảm Tốc Cycloid 10Hp 7.5Kw

4.538 reviews

Động cơ giảm tốc cycloid 10HP 7.5kw còn gọi là motor giảm tốc cycloid 10HP 7.5kw. Cấu tạo gồm động cơ 4 pole gắn hộp số XWD5, XWD6, XWD7, XWD8, BWD3, BWD4, BWD5 chân đế hoặc XLD5, XLD6, XLD7, XLD8, BLD3, BLD4, BLD5 mặt bích.

Ứng dụng: motor giảm tốc cycloid 10HP 7.5kw: motor khuấy, máy đúc bê tông, máy nhuộm vải vóc, máy khai thác dầu mỏ, máy uốn tre, gỗ, làm mỹ nghệ, máy vắt nước trái cây.

Hộp giảm tốc cycloid 1 cấp: tỉ số truyền ratio = 7, 11, 17, 23, 29, 35, 43, 59, 71, 87

Hộp giảm tốc cycloid 2 cấp: tỉ số truyền ratio = 121, 187, 289, 391, 473, 595, 731, 841, 1003

Lực momen xoắn được chế tạo dựa trên nguyên lý:

  • Lực tải tăng khi ratio tăng và tốc độ trục ra giảm đi
  • Lực tải nhỏ đi khi ratio nhỏ và tốc độ trục ra lớn

Motor 10HP 7.5kw 10 ngựa 4 pole có đường kính mặt bích = 300 mm. Đường kính trục motor = 38 mm = đường kính lỗ vào (trục âm) của hộp giảm tốc cycloid

1) Bản vẽ động cơ giảm tốc cycloid 10HP 7.5kw ratio 11

Bản vẽ động cơ giảm tốc cycloid 10HP 7.5kw ratio 11

Mã hộp số chân đế: XWD5, BWD3

  • Đường kính trục cốt = 55 mm, Chiều dài trục 91 mm
  • Rãnh cavet = 16 mm
  • Tổng chiều cao = 356 mm

Tốc độ trục ra khi lắp motor 4 pole = 1450/ 11 =  131.80 vòng. Lực momen xoắn = 50.75 Nm

Khi lắp motor 6 pole = 960/ 11 = 87.27 vòng

Bản vẽ động cơ giảm tốc cycloid 10HP 7.5kw ratio 11

Mã hộp số chân đế: XWD6

  • Đường kính trục cốt = 65 mm, Chiều dài trục 89 mm
  • Rãnh cavet = 18 mm
  • Tổng chiều cao = 425 mm

Mã hộp số chân đế: BWD4

  • Đường kính trục cốt = 65 mm, Chiều dài trục 89 mm
  • Rãnh cavet = 18 mm
  • Tổng chiều cao = 420 mm

Bản vẽ động cơ giảm tốc cycloid 10HP 7.5kw ratio 11

Mã hộp số chân đế: XWD7

  • Đường kính trục cốt = 80 mm, Chiều dài trục 110 mm
  • Rãnh cavet = 22 mm
  • Tổng chiều cao = 460 mm

Mã hộp số chân đế: BWD4

  • Đường kính trục cốt = 65 mm, Chiều dài trục 89 mm
  • Rãnh cavet = 18 mm
  • Tổng chiều cao = 420 mm

Dưới đây là motor hộp giảm tốc mặt bích

Bản vẽ động cơ giảm tốc cycloid 10HP 7.5kw ratio 11

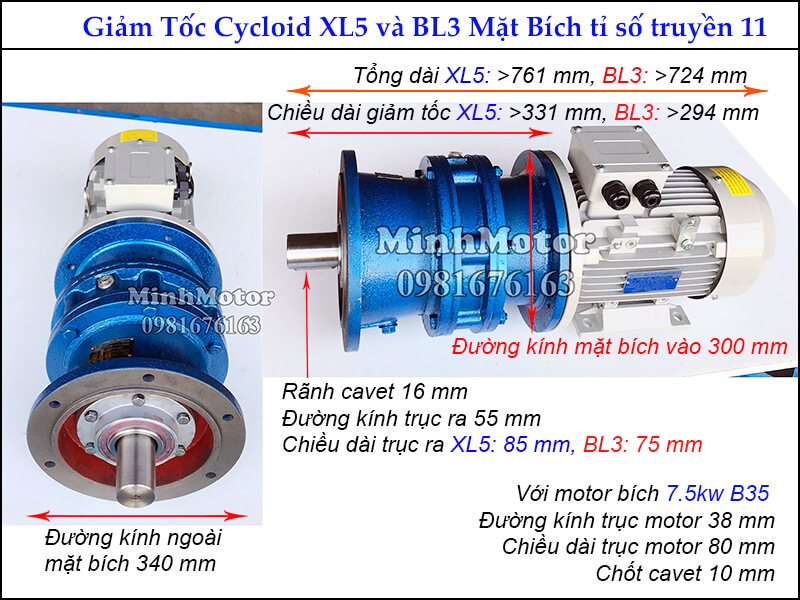

Mã hộp số mặt bích XLD5, BLD3

  • Đường kính mặt bích động cơ giảm tốc cycloid ratio 11, 7.5kw là = 340 mm
  • Đường kính cốt trục = 55 mm
  • Bản rộng rãnh cavet = 16 mm

Bản vẽ động cơ giảm tốc cycloid 10HP 7.5kw ratio 11

Mã hộp số mặt bích XLD6

  • Đường kính mặt bích động cơ giảm tốc cycloid ratio 11, 7.5kw là = 400 mm
  • Đường kính cốt trục = 65 mm
  • Bản rộng rãnh cavet = 18 mm

Mã hộp số mặt bích BLD4

  • Đường kính mặt bích động cơ giảm tốc cycloid ratio 11, 7.5kw là = 400 mm
  • Đường kính cốt trục = 70 mm
  • Bản rộng rãnh cavet = 20 mm

Bản vẽ động cơ giảm tốc cycloid 10HP 7.5kw ratio 11

Mã hộp số mặt bích XLD7

  • Đường kính mặt bích động cơ giảm tốc cycloid ratio 11, 7.5kw là = 430 mm
  • Đường kính cốt trục = 80 mm
  • Bản rộng rãnh cavet = 22 mm

2) Thông số motor giảm tốc cycloid 10HP 7.5kw tỉ số truyền 17

Thông số motor giảm tốc cycloid 10HP 7.5kw tỉ số truyền 17

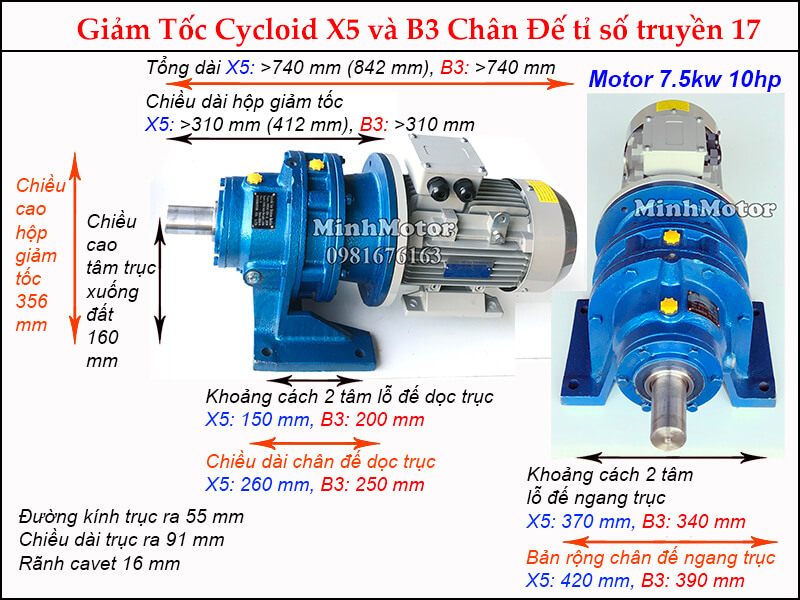

Mã hộp số chân đế: XWD5, BWD3

  • Đường kính trục cốt = 55 mm, Chiều dài trục 91 mm
  • Rãnh cavet = 16 mm
  • Tổng chiều cao = 356 mm

Tốc độ trục ra khi lắp motor 4 pole = 1450/ 17 = 85.29 vòng. Lực momen xoắn = 50.75 Nm

Khi lắp motor 6 pole = 960/ 17 = 56.47 vòng

Thông số motor giảm tốc cycloid 10HP 7.5kw tỉ số truyền 17

Mã hộp số chân đế: XWD6

  • Đường kính trục cốt = 65 mm, Chiều dài trục 89 mm
  • Rãnh cavet = 18 mm
  • Tổng chiều cao = 425 mm

Mã hộp số chân đế: BWD4

  • Đường kính trục cốt = 65 mm, Chiều dài trục 89 mm
  • Rãnh cavet = 18 mm
  • Tổng chiều cao = 420 mm

Thông số motor giảm tốc cycloid 10HP 7.5kw tỉ số truyền 17

Mã hộp số chân đế: XWD7

  • Đường kính trục cốt = 80 mm, Chiều dài trục 110 mm
  • Rãnh cavet = 22 mm
  • Tổng chiều cao = 460 mm

Mã hộp số chân đế: BWD4

  • Đường kính trục cốt = 65 mm, Chiều dài trục 89 mm
  • Rãnh cavet = 18 mm
  • Tổng chiều cao = 420 mm

Dưới đây là motor hộp giảm tốc mặt bích

Thông số motor giảm tốc cycloid 10HP 7.5kw tỉ số truyền 17

Mã hộp số mặt bích XLD5, BLD3

  • Đường kính mặt bích động cơ giảm tốc cycloid ratio 17, 7.5kw là = 340 mm
  • Đường kính cốt trục = 55 mm
  • Bản rộng rãnh cavet = 16 mm

Thông số motor giảm tốc cycloid 10HP 7.5kw tỉ số truyền 17

Mã hộp số mặt bích XLD6

  • Đường kính mặt bích động cơ giảm tốc cycloid ratio 17, 7.5kw là = 400 mm
  • Đường kính cốt trục = 65 mm
  • Bản rộng rãnh cavet = 18 mm

Mã hộp số mặt bích BLD4

  • Đường kính mặt bích động cơ giảm tốc cycloid ratio 17, 7.5kw là = 400 mm
  • Đường kính cốt trục = 70 mm
  • Bản rộng rãnh cavet = 20 mm

Thông số motor giảm tốc cycloid 10HP 7.5kw tỉ số truyền 17

Mã hộp số mặt bích XLD7

  • Đường kính mặt bích động cơ giảm tốc cycloid ratio 17, 7.5kw là = 430 mm
  • Đường kính cốt trục = 80 mm
  • Bản rộng rãnh cavet = 22 mm

3) Kích thước motor hộp số cyclo 10HP 7.5kw tỉ số truyền 23

Kích thước motor hộp số cyclo 10HP 7.5kw tỉ số truyền 23

Mã hộp số chân đế: XWD6

  • Đường kính trục cốt = 65 mm, Chiều dài trục 89 mm
  • Rãnh cavet = 18 mm
  • Tổng chiều cao = 425 mm

Mã hộp số chân đế: BWD4

  • Đường kính trục cốt = 65 mm, Chiều dài trục 89 mm
  • Rãnh cavet = 18 mm
  • Tổng chiều cao = 420 mm

Tốc độ trục ra khi lắp motor 4 pole = 1450/ 23 =  63.04 vòng. Lực momen xoắn = 50.75 Nm

Khi lắp motor 6 pole = 960/ 23 = 41.74 vòng

Kích thước motor hộp số cyclo 10HP 7.5kw tỉ số truyền 23

Mã hộp số chân đế: XWD7

  • Đường kính trục cốt = 80 mm, Chiều dài trục 110 mm
  • Rãnh cavet = 22 mm
  • Tổng chiều cao = 460 mm

Mã hộp số chân đế: BWD4

  • Đường kính trục cốt = 65 mm, Chiều dài trục 89 mm
  • Rãnh cavet = 18 mm
  • Tổng chiều cao = 420 mm

Dưới đây là motor hộp giảm tốc mặt bích

Kích thước motor hộp số cyclo 10HP 7.5kw tỉ số truyền 23

Mã hộp số mặt bích XLD6

  • Đường kính mặt bích động cơ giảm tốc cycloid ratio 23, 7.5kw là = 400 mm
  • Đường kính cốt trục = 65 mm
  • Bản rộng rãnh cavet = 18 mm

Mã hộp số mặt bích BLD4

  • Đường kính mặt bích động cơ giảm tốc cycloid ratio 23, 7.5kw là = 400 mm
  • Đường kính cốt trục = 70 mm
  • Bản rộng rãnh cavet = 20 mm

Kích thước motor hộp số cyclo 10HP 7.5kw tỉ số truyền 23

Mã hộp số mặt bích XLD7

  • Đường kính mặt bích động cơ giảm tốc cycloid ratio 23, 7.5kw là = 430 mm
  • Đường kính cốt trục = 80 mm
  • Bản rộng rãnh cavet = 22 mm

4) Kích thước motor hộp số cyclo 10HP 7.5kw tỉ số truyền 29

Kích thước motor hộp số cyclo 10HP 7.5kw tỉ số truyền 29

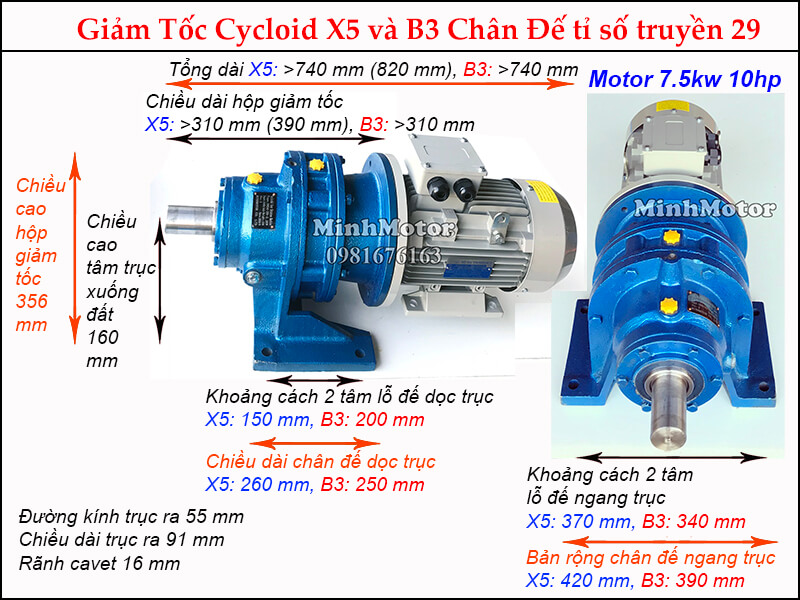

Mã hộp số chân đế: XWD5, BWD3

  • Đường kính trục cốt = 55 mm, Chiều dài trục 91 mm
  • Rãnh cavet = 16 mm
  • Tổng chiều cao = 356 mm

Tốc độ trục ra khi lắp motor 4 pole = 1450/ 29 = 50 vòng. Lực momen xoắn = 50.75 Nm

Khi lắp motor 6 pole = 960/ 29 = 33.11 vòng

Kích thước motor hộp số cyclo 10HP 7.5kw tỉ số truyền 29

Mã hộp số chân đế: XWD6

  • Đường kính trục cốt = 65 mm, Chiều dài trục 89 mm
  • Rãnh cavet = 18 mm
  • Tổng chiều cao = 425 mm

Mã hộp số chân đế: BWD4

  • Đường kính trục cốt = 65 mm, Chiều dài trục 89 mm
  • Rãnh cavet = 18 mm
  • Tổng chiều cao = 420 mm

Kích thước motor hộp số cyclo 10HP 7.5kw tỉ số truyền 29

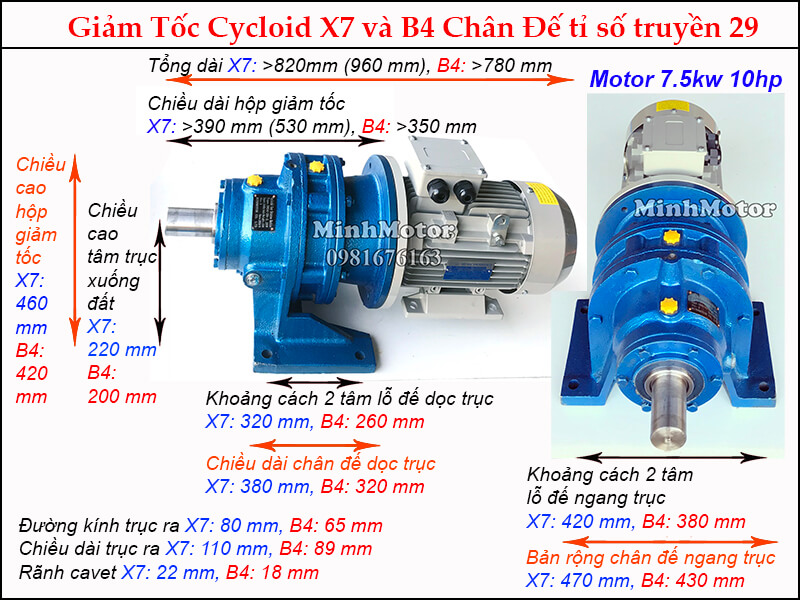

Mã hộp số chân đế: XWD7

  • Đường kính trục cốt = 80 mm, Chiều dài trục 110 mm
  • Rãnh cavet = 22 mm
  • Tổng chiều cao = 460 mm

Mã hộp số chân đế: BWD4

  • Đường kính trục cốt = 65 mm, Chiều dài trục 89 mm
  • Rãnh cavet = 18 mm
  • Tổng chiều cao = 420 mm

Dưới đây là motor hộp giảm tốc mặt bích

Kích thước motor hộp số cyclo 10HP 7.5kw tỉ số truyền 29

Mã hộp số mặt bích XLD5, BLD3

  • Đường kính mặt bích động cơ giảm tốc cycloid ratio 29, 7.5kw là = 340 mm
  • Đường kính cốt trục = 55 mm
  • Bản rộng rãnh cavet = 16 mm

Kích thước motor hộp số cyclo 10HP 7.5kw tỉ số truyền 29

Mã hộp số mặt bích XLD6

  • Đường kính mặt bích động cơ giảm tốc cycloid ratio 29, 7.5kw là = 400 mm
  • Đường kính cốt trục = 65 mm
  • Bản rộng rãnh cavet = 18 mm

Mã hộp số mặt bích BLD4

  • Đường kính mặt bích động cơ giảm tốc cycloid ratio 29, 7.5kw là = 400 mm
  • Đường kính cốt trục = 70 mm
  • Bản rộng rãnh cavet = 20 mm

Kích thước motor hộp số cyclo 10HP 7.5kw tỉ số truyền 29

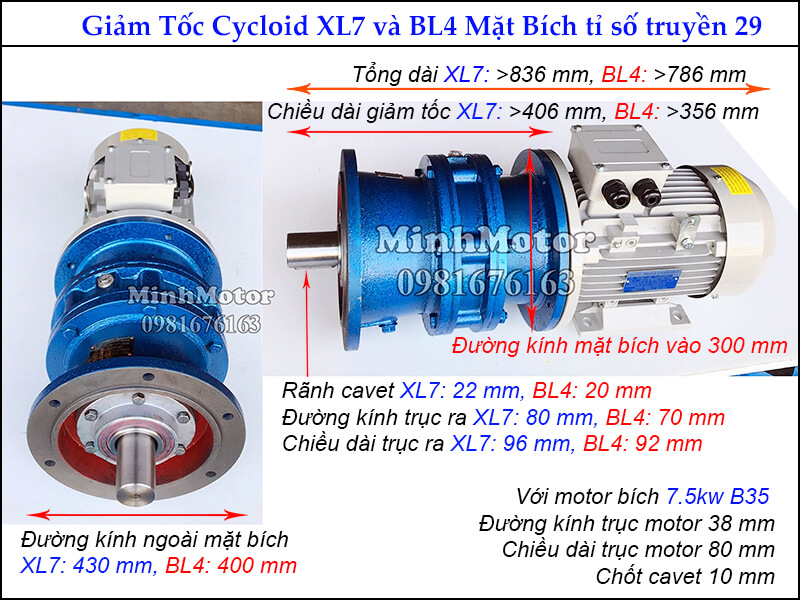

Mã hộp số mặt bích XLD7

  • Đường kính mặt bích động cơ giảm tốc cycloid ratio 29, 7.5kw là = 430 mm
  • Đường kính cốt trục = 80 mm
  • Bản rộng rãnh cavet = 22 mm

5) Động cơ hộp số cyclo 10HP 7.5kw tỉ số truyền 35

Động cơ hộp số cyclo 10HP 7.5kw tỉ số truyền 35

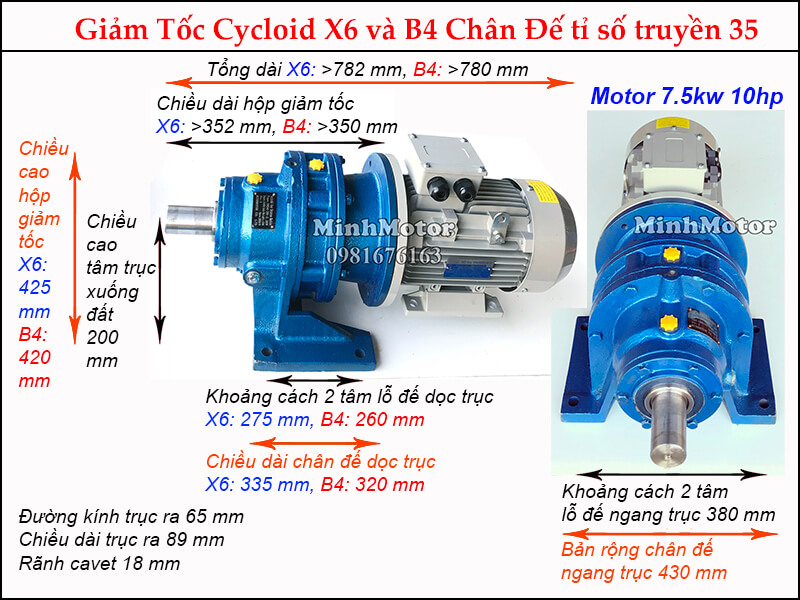

Mã hộp số chân đế: XWD6

  • Đường kính trục cốt = 65 mm, Chiều dài trục 89 mm
  • Rãnh cavet = 18 mm
  • Tổng chiều cao = 425 mm

Mã hộp số chân đế: BWD4

  • Đường kính trục cốt = 65 mm, Chiều dài trục 89 mm
  • Rãnh cavet = 18 mm
  • Tổng chiều cao = 420 mm

Tốc độ trục ra khi lắp motor 4 pole = 1450/ 35 = 41.43 vòng. Lực momen xoắn = 50.75 Nm

Khi lắp motor 6 pole = 960/ 35 = 27.43 vòng

Động cơ hộp số cyclo 10HP 7.5kw tỉ số truyền 35

Mã hộp số chân đế: XWD7

  • Đường kính trục cốt = 80 mm, Chiều dài trục 110 mm
  • Rãnh cavet = 22 mm
  • Tổng chiều cao = 460 mm

Mã hộp số chân đế: BWD4

  • Đường kính trục cốt = 65 mm, Chiều dài trục 89 mm
  • Rãnh cavet = 18 mm
  • Tổng chiều cao = 420 mm

Dưới đây là motor hộp giảm tốc mặt bích

Động cơ hộp số cyclo 10HP 7.5kw tỉ số truyền 35

Mã hộp số mặt bích XLD6

  • Đường kính mặt bích động cơ giảm tốc cycloid ratio 35, 7.5kw là = 400 mm
  • Đường kính cốt trục = 65 mm
  • Bản rộng rãnh cavet = 18 mm

Mã hộp số mặt bích BLD4

  • Đường kính mặt bích động cơ giảm tốc cycloid ratio 35, 7.5kw là = 400 mm
  • Đường kính cốt trục = 70 mm
  • Bản rộng rãnh cavet = 20 mm

Động cơ hộp số cyclo 10HP 7.5kw tỉ số truyền 35

Mã hộp số mặt bích XLD7

  • Đường kính mặt bích động cơ giảm tốc cycloid ratio 35, 7.5kw là = 430 mm
  • Đường kính cốt trục = 80 mm
  • Bản rộng rãnh cavet = 22 mm

6) Bản vẽ động cơ giảm tốc cycloid 10HP 7.5kw ratio 43

Bản vẽ động cơ giảm tốc cycloid 10HP 7.5kw ratio 43

Mã hộp số chân đế: XWD8

  • Đường kính trục cốt = 90 mm, Chiều dài trục 120 mm
  • Rãnh cavet = 25 mm
  • Tổng chiều cao = 529 mm

Mã hộp số chân đế: BWD5

  • Đường kính trục cốt = 90 mm, Chiều dài trục 120 mm
  • Rãnh cavet = 25 mm
  • Tổng chiều cao = 513 mm

Tốc độ trục ra khi lắp motor 4 pole = 1450/ 43 = 33.72 vòng. Lực momen xoắn = 50.75 Nm

Khi lắp motor 6 pole = 960/ 43 = 22.33 vòng

Dưới đây là motor hộp giảm tốc mặt bích

Bản vẽ động cơ giảm tốc cycloid 10HP 7.5kw ratio 43

Mã hộp số mặt bích XLD8, BLD5

  • Đường kính mặt bích động cơ giảm tốc cycloid ratio 43, 7.5kw là = 490 mm
  • Đường kính cốt trục = 90 mm
  • Bản rộng rãnh cavet = 25 mm

7) Thông số motor giảm tốc cycloid 10HP 7.5kw ratio 59

Thông số motor giảm tốc cycloid 10HP 7.5kw ratio 59

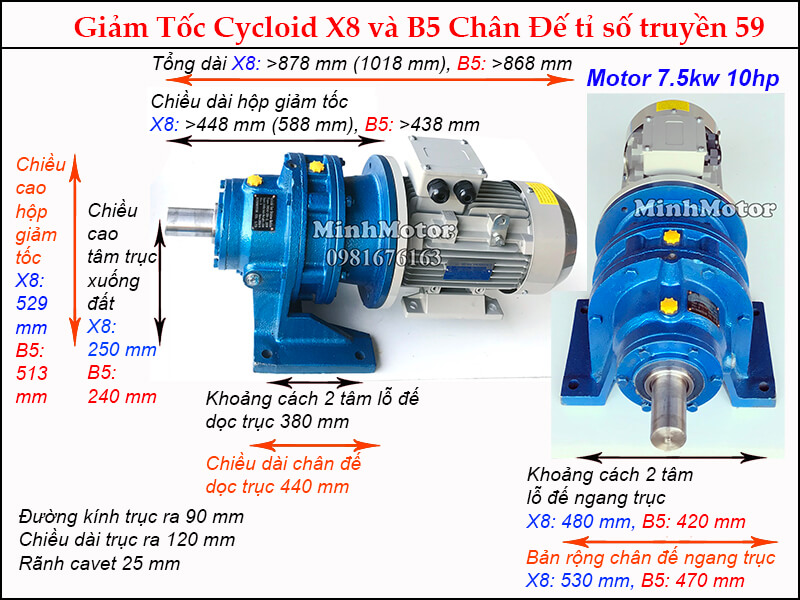

Mã hộp số chân đế: XWD8

  • Đường kính trục cốt = 90 mm, Chiều dài trục 120 mm
  • Rãnh cavet = 25 mm
  • Tổng chiều cao = 529 mm

Mã hộp số chân đế: BWD5

  • Đường kính trục cốt = 90 mm, Chiều dài trục 120 mm
  • Rãnh cavet = 25 mm
  • Tổng chiều cao = 513 mm

Tốc độ trục ra khi lắp motor 4 pole = 1450/ 59 = 24.57 vòng. Lực momen xoắn = 50.75 Nm

Khi lắp motor 6 pole = 960/ 59 = 16.27 vòng

Dưới đây là motor hộp giảm tốc mặt bích

Thông số motor giảm tốc cycloid 10HP 7.5kw ratio 59

Mã hộp số mặt bích XLD8, BLD5

  • Đường kính mặt bích động cơ giảm tốc cycloid ratio 59, 7.5kw là = 490 mm
  • Đường kính cốt trục = 90 mm
  • Bản rộng rãnh cavet = 25 mm
/ /
