Hộp Giảm Tốc WPS 80

8.190 reviews

Hộp giảm tốc WPS size 80 là hộp số trục vít – bánh vít một cấp, trục vào dương Ø22 mm nằm phía trên trục ra dương Ø32 mm. Khoảng cách tâm trục vít – bánh vít 80 mm, mô men cho phép khoảng 130 – 195 N·m theo tỉ số 1/10 – 1/60. Hộp số WPS80 hợp với bồn trộn ngang 200 lít, motor 1.1 – 1.5 kW 4 cực: trộn bột ngô, thức ăn cá, hạt giống trộn thuốc xử lý, đất sạch trồng rau, xi măng + cát, bột bả matit. Đây là một dòng thuộc nhóm hộp giảm tốc trục vít bánh vít. Đây là một dòng thuộc danh mục hộp giảm tốc công nghiệp.

Hộp thuộc dòng hộp giảm tốc WPS trục cốt trên.



1) Thông số kỹ thuật hộp số giảm tốc WPS 80

Thông sốGiá trị
Kích thước / Size80 (khoảng cách tâm trục vít – bánh vít 80 mm)
Kiểu trụcTrục vào dương nằm trên trục ra (cốt trên), trục ra dương vuông góc trục vào
Đường kính trục vào / Rãnh cavet22 mm / 7 mm
Đường kính trục ra / Rãnh cavet32 mm / 10 mm, dài 65 mm
Tỉ số truyền (i)1/10, 1/15, 1/20, 1/25, 1/30, 1/40, 1/50, 1/60
Tốc độ trục ra (motor 4 cực 1.400 v/ph)140 – 23 vòng/phút
Mô men cho phép trục raKhoảng 130 N·m (1/10) tới 195 N·m (1/40)
Motor thường gắn1.1 – 1.5 kW 4 cực, nối khớp nối hoặc puly đai
Vật liệuVỏ gang đúc; trục vít thép tôi; bánh vít đồng thau hợp kim
Dầu bôi trơnDầu bánh răng ISO VG 320; trời nóng, tải nặng dùng VG 460

Hộp Số Giảm Tốc WPS Trục Cốt Trên Size 80 WPS-BSS, WPWKS, NRV

  • Kiểu 1: WPS – BSS – HW, trục vào và trục ra đều là trục đặc, thông dụng nhất cho bồn trộn 200 – 300 lít.

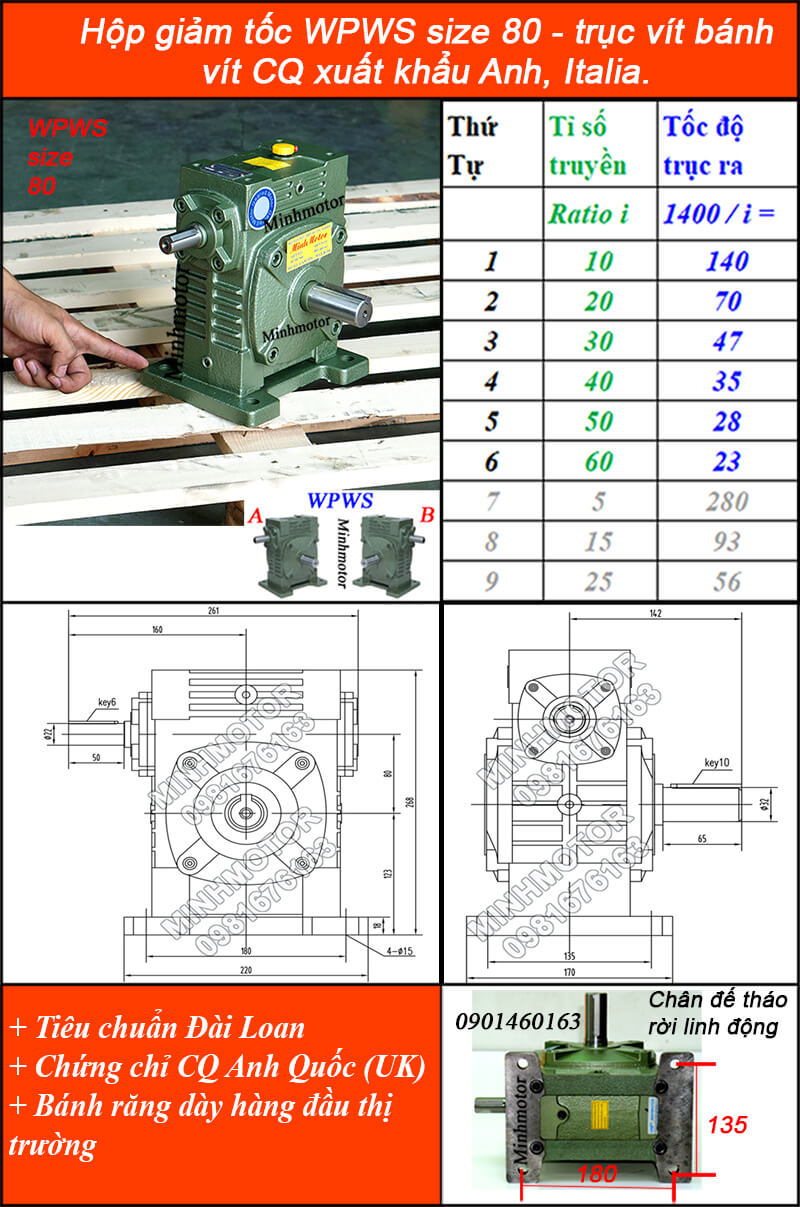

  • Kiểu 2: WPWKS, trục ra âm, xỏ thẳng vào trục cánh trộn.
  • Kiểu 3: NRV vỏ nhôm, trục ra âm hoặc dương, nhẹ, lắp trên cao.

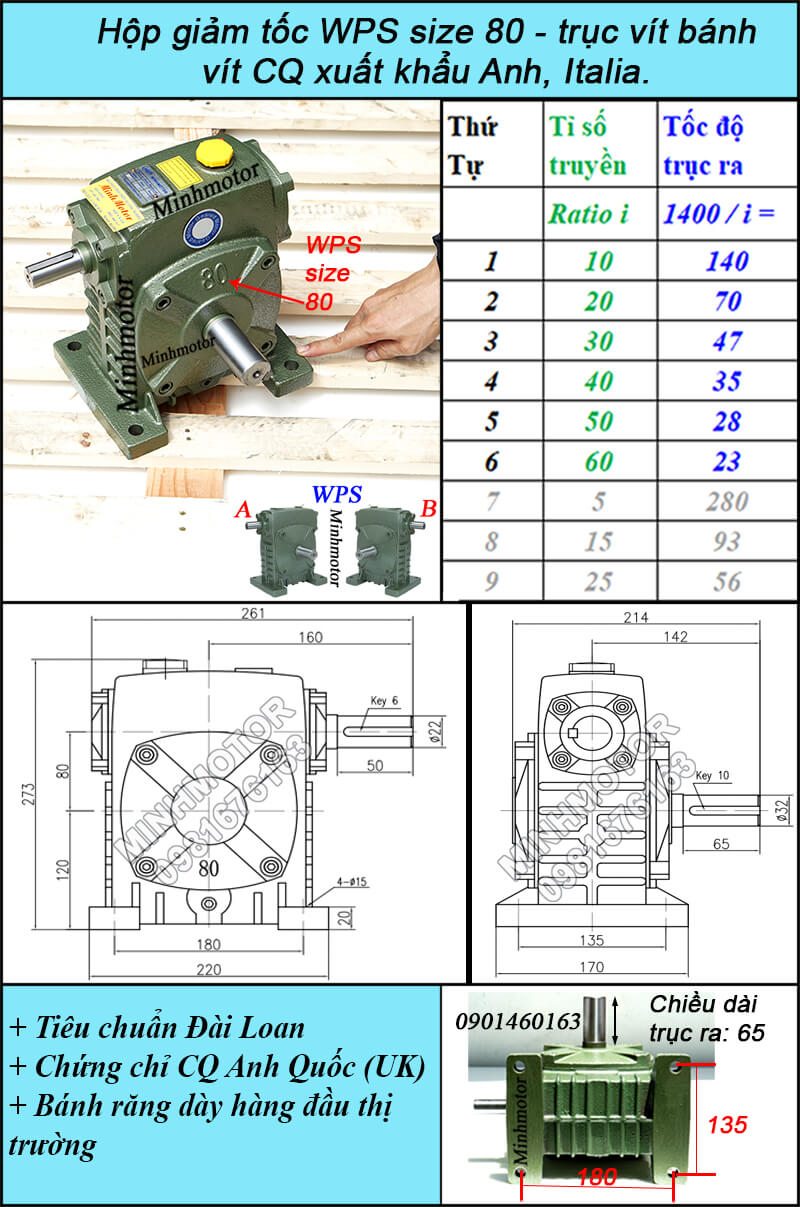

2) Bản vẽ kích thước hộp giảm tốc WPS size 80

Bản vẽ kích thước hộp giảm tốc WPS size 80 trục vào 22 mm trục ra 32 mm

  • Đường kính trục vào: 22 mm, rãnh cavet 7 mm.
  • Đường kính trục ra: 32 mm, rãnh cavet 10 mm, dài trục 65 mm.
  • Tổng cao: 273 mm; tổng rộng: 220 mm; sâu 170 mm.
  • Tâm trục ra tới mặt đất: 120 mm.
  • Khoảng cách 2 lỗ chân đế: 180 mm × 135 mm, lỗ đế Ø15 mm.
  • Motor thường gắn: 1.5 kW 2 HP hoặc 1.1 kW 1.5 HP, 1.400 – 1.500 v/ph.

3) Ứng dụng và bảng tra mô men, công suất motor theo tỉ số truyền WPS80

Số liệu tính với motor 4 cực 1.400 v/ph, 50 Hz. Mô men ra = 9.550 × kW / tốc độ ra × hiệu suất hộp (85% ở 1/10 tới 58% ở 1/60).

Tỉ số truyềnTốc độ trục ra (v/ph)Motor 4 cực khuyến nghịMô men ra khi gắn motor (N·m)Mô men cho phép WPS80 (N·m)Ứng dụng khác (ngoài bồn trộn)
1/101401.1 – 1.5 kW64 – 87Khoảng 130Băng tải hàng bao puly Ø150 mm (1,1 m/s)
1/15931.1 – 1.5 kW92 – 126Khoảng 150Vít tải Ø125 – 150 mm tải bột, cám
1/20701.1 – 1.5 kW117 – 160Khoảng 175Gầu tải mini puly Ø200 mm tải hạt
1/25561.1 kW141Khoảng 185Máy rang lồng quay 15 – 20 kg, máy đảo trà
1/30471.1 kW162Khoảng 190Máy uốn sắt, máy bẻ đai nhỏ
1/40351.1 kW198Khoảng 195Băng tải nghiêng tải thùng hàng 20 kg
1/50280.75 – 1.1 kW159 – 233Khoảng 190Tời kéo tang Ø150 mm (0,22 m/s), kéo xe goòng nhỏ
1/60230.75 – 1.1 kW178 – 261Khoảng 185Cửa cuốn kéo xích, máy cuộn lưới
  • Motor 1.1 kW ở tỉ số 1/60 cho khoảng 261 N·m, cao hơn mức cho phép 185 N·m khoảng 41%.
  • Motor 1.5 kW ở tỉ số 1/25 – 1/60 cho 192 – 356 N·m, vượt mức cho phép 4 – 92%.
  • Tải thực tế nhỏ hơn mô men cực đại của motor thì mức vượt thấp hơn.

4) Bảng tính bồn trộn ngang dùng hộp số WPS80 cho 10 vật liệu thông dụng

a) Bài toán thiết kế bồn trộn ngang 200 lít

  • Bồn chữ U, cánh trộn ruy băng xoắn 2 lớp (ribbon) đường kính 500 mm, dài 950 mm.
  • Thể tích bồn khoảng 215 lít; nạp tối đa 60%, tức 128 lít.
  • Bán kính cánh R = 0,25 m. Tốc độ đầu cánh = 3,14 × 0,5 × vòng/phút / 60 (m/s).
  • Mô men cần trên trục trộn: T = thể tích nạp × khối lượng riêng × 9,81 × 0,25 × k.
  • K là hệ số cản trộn: bột khô nhẹ 0,6 – 0,9; vật liệu nặng, ẩm, xơ 1,1 – 1,5.
  • Công suất cần = T × vòng/phút / 9.550 / hiệu suất hộp. Motor 4 cực 1.400 v/ph.

Bồn trộn ngang 200 lít dùng hộp giảm tốc WPS 80 motor 1.5 kW, cánh ruy băng Ø500 × 950 mm

  • Ảnh minh họa: motor 1.5 kW 4 cực → hộp số WPS80 → khớp nối Ø32 mm → trục cánh trộn trên 2 gối đỡ.
  • Thức ăn cá: 128 L ≈ 70 kg/mẻ ở tỉ số 1/25, trục trộn 56 v/ph.
  • Bột bả matit: 72 L ≈ 69 kg/mẻ ở tỉ số 1/40, trục trộn 35 v/ph.

b) Bảng tính mẻ trộn, mô men, motor cho 10 vật liệu

Vật liệuKhối lượng riêng xốp (kg/m³) / hệ số kTỉ số WPS80 – tốc độ trục trộn (tốc độ đầu cánh)Mẻ trộn tối đaMô men cần trên trục trộn (N·m)Motor 4 cực chọnMô men cho phép WPS80 (N·m)
Bột ngô, bột sắn600 / k 0,81/25 – 56 v/ph (1,47 m/s)128 L – 77 kg1501.5 kW (cần 1,2 kW)185
Thức ăn cá, tôm dạng bột trước ép viên550 / k 0,91/25 – 56 v/ph (1,47 m/s)128 L – 70 kg1551.5 kW (cần 1,2 kW)185
Hạt giống trộn thuốc xử lý700 / k 0,71/25 – 56 v/ph (1,47 m/s)128 L – 89 kg1551.5 kW (cần 1,2 kW)185
Phân NPK hạt phối trộn1.000 / k 0,91/30 – 47 v/ph (1,22 m/s)82 L – 82 kg1801.5 kW (cần 1,2 kW)190
Bột đá CaCO3 + phụ gia1.100 / k 11/30 – 47 v/ph (1,22 m/s)67 L – 74 kg1801.5 kW (cần 1,2 kW)190
Bột giặt, chất tẩy dạng bột450 / k 0,81/20 – 70 v/ph (1,83 m/s)128 L – 57 kg1151.5 kW (cần 1,1 kW)175
Mùn cưa, trấu trộn men vi sinh250 / k 1,41/30 – 47 v/ph (1,22 m/s)128 L – 32 kg1101.1 kW (cần 0,74 kW)190
Đất sạch trồng rau (đất + phân + xơ dừa)600 / k 1,351/30 – 47 v/ph (1,22 m/s)91 L – 55 kg1801.5 kW (cần 1,2 kW)190
Xi măng + cát (vữa xây khô)1.450 / k 1,251/40 – 35 v/ph (0,92 m/s)42 L – 60 kg1851.5 kW (cần 1,0 kW)195
Bột bả matit, bột chống thấm950 / k 1,11/40 – 35 v/ph (0,92 m/s)72 L – 69 kg1851.5 kW (cần 1,0 kW)195
  • Mẻ trộn tối đa tính theo mô men cho phép của hộp và mô men motor, đã trừ hiệu suất trục vít.
  • Vật liệu nhẹ (bột ngô, thức ăn cá, hạt giống trộn thuốc xử lý) chạy đầy 128 L; vật liệu nặng (xi măng + cát) chỉ nạp khoảng 42 L.
  • Khởi động khi bồn đầy: mô men đỉnh khoảng 1,5 lần cột mô men cần. Xi măng + cát: 185 → khoảng 280 N·m, vượt mức cho phép 195 N·m khoảng 43%.
  • Vật liệu vón cục, độ ẩm cao hơn bảng: hệ số k tăng 30 – 50%, mẻ trộn giảm tương ứng.

c) Ví dụ tính bồn trộn thức ăn cá 60 kg/mẻ

  • Thức ăn cá xốp 550 kg/m³: 60 kg chiếm khoảng 109 lít.
  • Mô men cần: 0,109 × 550 × 9,81 × 0,25 × 0,9 ≈ 132 N·m.
  • Tỉ số 1/25: trục trộn 56 v/ph, đầu cánh 1,47 m/s.
  • Công suất cần: 132 × 56 / 9.550 / 0,75 ≈ 1,0 kW → motor 1.1 kW 4 cực.
  • Motor 1.1 kW qua tỉ số 1/25 cho khoảng 141 N·m; WPS80 cho phép khoảng 185 N·m.
  • Thời gian trộn thường 6 – 10 phút/mẻ, cộng nạp xả 3 phút; 8 giờ ra khoảng 36 – 53 mẻ, tức 2,2 – 3,2 tấn/ngày.

d) Dùng tỉ số 1/10 – 1/20 cho bồn trộn qua nhông xích

  • Tỉ số 1/10 + nhông xích 1:3: trục trộn 140 / 3 ≈ 47 v/ph, bằng tỉ số 1/30 lắp thẳng.
  • Hiệu suất hộp ở 1/10 khoảng 85%, ở 1/30 khoảng 72%. Cùng motor 1.5 kW, trục trộn nhận thêm khoảng 13% công suất.
  • Mô men trên trục trộn: 87 × 3 × 0,96 ≈ 250 N·m; hộp WPS80 chỉ chịu 87 N·m (cho phép 130 N·m), chạy mát, bánh vít đồng mòn chậm.
  • Nhông xích bước 15,875 mm (10A); trục cánh trộn đặt trên 2 gối đỡ riêng ở 2 đầu bồn.
  • Tỉ số 1/15 – 1/20 lắp thẳng hợp máy trộn cánh mái chèo Ø300 – 350 mm: 70 – 93 v/ph, đầu cánh 1,1 – 1,7 m/s.

5) Ưu điểm hộp giảm tốc WPS size 80 trong thiết kế máy

  • Cỡ dùng nhiều nhất ở máy nông sản: 130 – 195 N·m với motor 1.1 – 1.5 kW kéo băng tải hàng bao, vít tải Ø125 – 150 mm, gầu tải mini.
  • Trục vào Ø22 mm lắp puly đai bản A, B: đổi tốc độ máy rang, máy đảo trà theo từng loại nguyên liệu bằng cách đổi puly, giữ nguyên hộp.
  • Hiệu suất khoảng 85% ở 1/10, 82% ở 1/15: gầu tải, băng tải chạy nhanh ít tổn hao điện thành nhiệt.
  • Bánh vít đồng ăn khớp nhiều răng cùng lúc: chịu va khi phôi thép kẹt ở máy uốn sắt, máy bẻ đai.
  • Chân đế 4 lỗ Ø15 mm, khoảng cách 180 × 135 mm: bắt thẳng lên thép hộp 40 × 80 mm của khung máy.
  • Vỏ kín, không có xích, bánh răng hở: xưởng chè, xưởng rang không bị dầu văng, bụi bám vào bộ truyền.

6) FAQ hộp giảm tốc WPS size 80 cho người dùng và người thiết kế máy

  • Hộp giảm tốc WPS 80 làm bồn trộn ngang 200 lít được không? Được. Bồn chữ U, cánh ruy băng Ø500 × 950 mm, nạp 128 L thức ăn cá, motor 1.5 kW tỉ số 1/25: trục trộn cần khoảng 155 N·m, WPS80 cho phép khoảng 185 N·m. Với bột bả matit thì mẻ chỉ khoảng 72 L (69 kg) mới nằm trong giới hạn hộp.
  • Bồn trộn 400 lít dùng WPS 80 được không? Không. Bồn 400 lít cần cánh khoảng Ø650 mm. Nạp thức ăn cá 60%, mô men trục trộn khoảng 390 N·m, gấp 2,0 lần mức cho phép lớn nhất của WPS80 (195 N·m). Mức này thuộc cỡ WPS 120.
  • Gầu tải mini puly Ø200 mm tải hạt dùng WPS 80 được không? Được. Tỉ số 1/10: puly 140 v/ph, gầu chạy 1,47 m/s, hợp gầu tải hạt. Motor 1.1 kW cho khoảng 64 N·m, công suất ra khoảng 0,94 kW: nâng hạt cao 8 m được tối đa khoảng 31 tấn/giờ tính theo công suất; năng suất thực do cỡ gầu và bước gầu quyết định.
  • Máy rang lồng quay 15 – 20 kg, máy đảo trà dùng WPS 80 được không? Được. Lồng chạy 25 – 30 v/ph: tỉ số 1/50 cho 28 v/ph. Motor 0.75 kW ở 1/50 cho 159 N·m, dưới 190 N·m cho phép. Motor 1.1 kW ở 1/50 cho 233 N·m, cao hơn mức cho phép khoảng 22%.
  • Máy uốn sắt, máy bẻ đai dùng WPS 80 được không? Được với sắt Ø10 – 12 mm, không đủ với Ø16 mm. Thép CB300 Ø10 cần mô men dẻo khoảng 50 N·m, mâm uốn cần khoảng 1,5 – 2 lần, tức 75 – 100 N·m, dưới 185 N·m cho phép. Sắt Ø16 cần khoảng 307 – 410 N·m, gấp 1,6 – 2,1 lần mức cho phép của WPS 80.
  • Băng tải nghiêng 20° tải thùng hàng 20 kg dùng WPS 80 được không? Được. 10 thùng trên băng (200 kg), dốc 20°: lực kéo khoảng 745 N, puly Ø150 mm cần 56 N·m. Tỉ số 1/20: băng chạy 0,55 m/s, cần khoảng 525 W, motor 0.75 – 1.1 kW đủ.
  • Trục ra 32 mm của WPS 80 treo nhông xích chịu lực bao nhiêu? Nhông 10B (bước 15,875 mm) 15 răng, đường kính chia 76 mm: ở 1/40 hộp cho phép 195 N·m, lực xích khoảng 5.108 N đè lên trục ra. Đặt nhông sát vai trục, càng xa vòng bi thì mô men uốn trên trục và vòng bi càng tăng.
  • Motor 1.5 kW gắn WPS 80 được không? Được ở tỉ số 1/10 – 1/20: mô men ra 87 – 160 N·m, dưới mức cho phép. Ở 1/25 – 1/60 motor 1.5 kW cho 192 – 356 N·m, cao hơn mức cho phép 185 N·m khoảng 4 – 92%.
  • Hộp WPS 80 kêu rít sau vài tháng là do đâu? Do thiếu dầu hoặc dầu sai cấp nhớt là thường gặp nhất. Kiểm tra mức dầu ở mắt thăm, dầu phải tới giữa mắt. Tiếp theo là lệch tâm khớp nối hoặc puly đai căng quá làm vòng bi trục vào mòn. Dầu có nhiều mạt đồng dạng vảy là bánh vít đã mòn.
  • Đổi WPS 80 sang tỉ số khác có phải mua hộp mới không? Không bắt buộc. Cùng khoảng cách tâm 80 mm và cùng hãng, chỉ thay bộ trục vít – bánh vít tỉ số mới; vỏ, vòng bi, phớt giữ nguyên. Khác hãng thì kích thước lỗ bánh vít, chiều dài trục vít có thể lệch, đo lại trước khi đặt bộ thay.
