Hộp Giảm Tốc WPS 70

5.801 reviews

Hộp giảm tốc WPS size 70 là hộp số trục vít – bánh vít một cấp, trục vào dương Ø18 mm nằm phía trên trục ra dương Ø28 mm. Khoảng cách tâm trục vít – bánh vít 70 mm, mô men cho phép khoảng 86 – 130 N·m theo tỉ số 1/10 – 1/60. Hộp số WPS70 hợp với máy trộn ngang mini 150 lít, motor 0.75 – 1.1 kW 4 cực: trộn gia vị bột, bột trà sữa, cà phê bột rang xay, muối tinh, giá thể sen đá, bột thạch cao. Đây là một dòng thuộc nhóm hộp giảm tốc trục vít bánh vít. Đây là một dòng thuộc danh mục hộp giảm tốc công nghiệp.

Hộp thuộc dòng hộp giảm tốc WPS trục cốt trên.



1) Thông số kỹ thuật hộp số giảm tốc WPS 70

Thông sốGiá trị
Kích thước / Size70 (khoảng cách tâm trục vít – bánh vít 70 mm)
Kiểu trụcTrục vào dương nằm trên trục ra (cốt trên), trục ra dương vuông góc trục vào
Đường kính trục vào / Rãnh cavet18 mm / 5 mm
Đường kính trục ra / Rãnh cavet28 mm / 7 mm, dài 60 mm
Tỉ số truyền (i)1/10, 1/15, 1/20, 1/25, 1/30, 1/40, 1/50, 1/60
Tốc độ trục ra (motor 4 cực 1.400 v/ph)140 – 23 vòng/phút
Mô men cho phép trục raKhoảng 86 N·m (1/10) tới 130 N·m (1/40)
Motor thường gắn0.75 kW (1 HP) 4 cực, hoặc 0.55 – 1.1 kW, nối khớp nối hoặc puly đai
Vật liệuVỏ gang đúc; trục vít thép tôi; bánh vít đồng thau hợp kim
Dầu bôi trơnDầu bánh răng ISO VG 220 – 320; trời nóng dùng VG 320

Hộp Số Giảm Tốc WPS Trục Cốt Trên Size 70 WPS-BSS, WPWKS, NRV

  • Kiểu 1: WPS – BSS – HW, trục vào và trục ra đều là trục đặc, thông dụng nhất cho máy trộn mini, máy trộn gia vị.
  • Kiểu 2: WPWKS, trục ra âm, xỏ thẳng vào trục cánh trộn.
  • Kiểu 3: NRV vỏ nhôm, trục ra âm hoặc dương, nhẹ, lắp trên cao.

2) Bản vẽ kích thước hộp giảm tốc WPS size 70

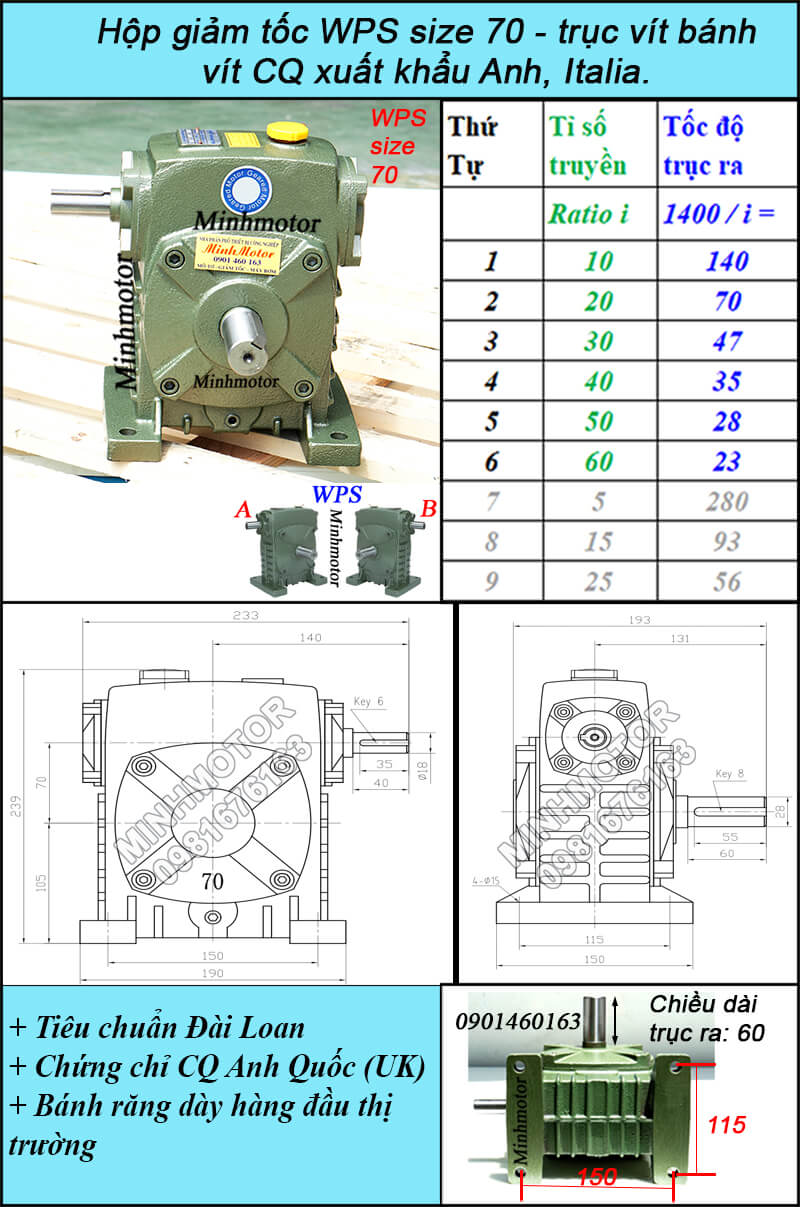

Bản vẽ kích thước hộp giảm tốc WPS size 70 trục vào 18 mm trục ra 28 mm

  • Đường kính trục vào: 18 mm, rãnh cavet 5 mm.
  • Đường kính trục ra: 28 mm, rãnh cavet 7 mm, dài trục 60 mm.
  • Tổng cao: 238 mm; tổng rộng: 190 mm; sâu 150 mm.
  • Tâm trục ra tới mặt đất: 105 mm.
  • Khoảng cách 2 lỗ chân đế: 150 mm × 115 mm, lỗ đế Ø15 mm.
  • Motor thường gắn: 0.75 kW (0.8 kW) 1 HP, 1.400 – 1.500 v/ph.

3) Ứng dụng và bảng tra mô men, công suất motor theo tỉ số truyền WPS70

Số liệu tính với motor 4 cực 1.400 v/ph, 50 Hz. Mô men ra = 9.550 × kW / tốc độ ra × hiệu suất hộp (85% ở 1/10 tới 58% ở 1/60).

Tỉ số truyềnTốc độ trục ra (v/ph)Motor 4 cực khuyến nghịMô men ra khi gắn motor (N·m)Mô men cho phép WPS70 (N·m)Ứng dụng khác (ngoài bồn trộn)
1/101400.75 – 1.1 kW43 – 64Khoảng 86Băng tải nông sản puly Ø120 mm (0,9 m/s)
1/15930.75 – 1.1 kW63 – 92Khoảng 100Vít tải Ø100 mm tải cám, hạt
1/20700.75 kW80Khoảng 115Máy rang hạt điều, rang cà phê lồng quay 5 – 10 kg
1/25560.75 kW96Khoảng 120Máy ép viên thức ăn mini, máy lắc trộn
1/30470.75 kW111Khoảng 125Máy khuấy bể ủ, bể nước thải nhỏ
1/40350.75 kW135Khoảng 130Cổng lùa, cửa trượt gara
1/50280.55 – 0.75 kW116 – 159Khoảng 125Tời kéo tang Ø120 mm (0,18 m/s), kéo bè nhỏ
1/60230.55 – 0.75 kW131 – 178Khoảng 120Bàn xoay hàn, lồng sấy quay
  • Motor 0.75 kW ở tỉ số 1/60 cho khoảng 178 N·m, cao hơn mức cho phép 120 N·m khoảng 48%.
  • Motor 1.1 kW ở tỉ số 1/20 – 1/60 cho 117 – 261 N·m, vượt mức cho phép 2 – 118%.
  • Tải thực tế nhỏ hơn mô men cực đại của motor thì mức vượt thấp hơn.

4) Bảng tính bồn trộn ngang dùng hộp số WPS70 cho 10 vật liệu thông dụng

a) Bài toán thiết kế bồn trộn ngang 150 lít

  • Bồn chữ U, cánh trộn ruy băng xoắn 2 lớp (ribbon) đường kính 450 mm, dài 850 mm.
  • Thể tích bồn khoảng 155 lít; nạp tối đa 60%, tức 92 lít.
  • Bán kính cánh R = 0,225 m. Tốc độ đầu cánh = 3,14 × 0,45 × vòng/phút / 60 (m/s).
  • Mô men cần trên trục trộn: T = thể tích nạp × khối lượng riêng × 9,81 × 0,225 × k.
  • K là hệ số cản trộn: bột khô nhẹ 0,6 – 0,9; vật liệu nặng, ẩm, xơ 1,1 – 1,5.
  • Công suất cần = T × vòng/phút / 9.550 / hiệu suất hộp. Motor 4 cực 1.400 v/ph.

Bồn trộn ngang 150 lít dùng hộp giảm tốc WPS 70 motor 1.1 kW, cánh ruy băng Ø450 × 850 mm

  • Ảnh minh họa: motor 1.1 kW 4 cực → hộp số WPS70 → khớp nối Ø28 mm → trục cánh trộn trên 2 gối đỡ.
  • Bột trà sữa: 92 L ≈ 42 kg/mẻ ở tỉ số 1/20, trục trộn 70 v/ph.
  • Muối tinh: 45 L ≈ 52 kg/mẻ ở tỉ số 1/25, trục trộn 56 v/ph.

b) Bảng tính mẻ trộn, mô men, motor cho 10 vật liệu

Vật liệuKhối lượng riêng xốp (kg/m³) / hệ số kTỉ số WPS70 – tốc độ trục trộn (tốc độ đầu cánh)Mẻ trộn tối đaMô men cần trên trục trộn (N·m)Motor 4 cực chọnMô men cho phép WPS70 (N·m)
Gia vị bột (ớt bột, tiêu xay)500 / k 0,81/20 – 70 v/ph (1,65 m/s)92 L – 46 kg821.1 kW (cần 0,77 kW)115
Bột trà sữa, bột cacao pha sẵn450 / k 0,751/20 – 70 v/ph (1,65 m/s)92 L – 42 kg690.75 kW (cần 0,65 kW)115
Cà phê bột rang xay400 / k 0,81/20 – 70 v/ph (1,65 m/s)92 L – 37 kg650.75 kW (cần 0,61 kW)115
Bột màu, pigment pha nhựa600 / k 0,91/25 – 56 v/ph (1,32 m/s)92 L – 55 kg1101.1 kW (cần 0,86 kW)120
Premix, thuốc thú y dạng bột550 / k 0,851/20 – 70 v/ph (1,65 m/s)92 L – 51 kg951.1 kW (cần 0,90 kW)115
Hạt nhựa + hạt màu (mẻ thử)560 / k 0,61/15 – 93 v/ph (2,20 m/s)92 L – 52 kg691.1 kW (cần 0,82 kW)100
Ngũ cốc dinh dưỡng xay500 / k 0,81/20 – 70 v/ph (1,65 m/s)92 L – 46 kg821.1 kW (cần 0,77 kW)115
Muối tinh, muối tôm1.150 / k 11/25 – 56 v/ph (1,32 m/s)45 L – 52 kg1151.1 kW (cần 0,89 kW)120
Giá thể sen đá (đất + perlite)500 / k 1,31/25 – 56 v/ph (1,32 m/s)79 L – 40 kg1151.1 kW (cần 0,89 kW)120
Bột thạch cao, mẫu vữa thí nghiệm1.000 / k 1,151/30 – 47 v/ph (1,10 m/s)47 L – 47 kg1201.1 kW (cần 0,81 kW)125
  • Mẻ trộn tối đa tính theo mô men cho phép của hộp và mô men motor, đã trừ hiệu suất trục vít.
  • Vật liệu nhẹ (gia vị bột, bột trà sữa, cà phê bột rang xay) chạy đầy 92 L; vật liệu nặng (muối tinh) chỉ nạp khoảng 45 L.
  • Khởi động khi bồn đầy: mô men đỉnh khoảng 1,5 lần cột mô men cần. Muối tinh: 115 → khoảng 170 N·m, vượt mức cho phép 120 N·m khoảng 43%.
  • Vật liệu vón cục, độ ẩm cao hơn bảng: hệ số k tăng 30 – 50%, mẻ trộn giảm tương ứng.

c) Ví dụ tính bồn trộn muối tinh 45 kg/mẻ

  • Muối tinh xốp 1.150 kg/m³: 45 kg chiếm khoảng 39 lít.
  • Mô men cần: 0,039 × 1.150 × 9,81 × 0,225 × 1 ≈ 99 N·m.
  • Tỉ số 1/25: trục trộn 56 v/ph, đầu cánh 1,32 m/s.
  • Công suất cần: 99 × 56 / 9.550 / 0,75 ≈ 0,78 kW → motor 1.1 kW 4 cực.
  • Motor 1.1 kW qua tỉ số 1/25 cho khoảng 141 N·m; WPS70 cho phép khoảng 120 N·m.
  • Thời gian trộn thường 4 – 6 phút/mẻ, cộng nạp xả 3 phút; 8 giờ ra khoảng 53 – 68 mẻ, tức 2,4 – 3,1 tấn/ngày.

d) Dùng tỉ số 1/10 – 1/20 cho bồn trộn qua nhông xích

  • Tỉ số 1/10 + nhông xích 1:3: trục trộn 140 / 3 ≈ 47 v/ph, bằng tỉ số 1/30 lắp thẳng.
  • Hiệu suất hộp ở 1/10 khoảng 85%, ở 1/30 khoảng 72%. Cùng motor 1.1 kW, trục trộn nhận thêm khoảng 13% công suất.
  • Mô men trên trục trộn: 64 × 3 × 0,96 ≈ 184 N·m; hộp WPS70 chỉ chịu 64 N·m (cho phép 86 N·m), chạy mát, bánh vít đồng mòn chậm.
  • Nhông xích bước 15,875 mm (10A); trục cánh trộn đặt trên 2 gối đỡ riêng ở 2 đầu bồn.
  • Tỉ số 1/15 – 1/20 lắp thẳng hợp máy trộn cánh mái chèo Ø250 – 300 mm: 70 – 93 v/ph, đầu cánh 0,9 – 1,5 m/s.

5) Ưu điểm hộp giảm tốc WPS size 70 trong thiết kế máy

  • Mô men 86 – 130 N·m trong vỏ cao 238 mm, rộng 190 mm: đủ kéo cổng lùa 300 – 500 kg, vít tải Ø100 mm mà vẫn lắp vừa hộc máy.
  • Tốc độ ra 140 – 23 v/ph phủ cả lồng rang (25 – 35 v/ph) lẫn vít tải (90 – 140 v/ph): xưởng chế tạo dùng 1 cỡ hộp cho nhiều dòng máy, bớt tồn kho linh kiện.
  • Bánh vít đồng ăn khớp trượt hấp thụ va đập: hợp máy ép viên mini, máy đánh tơi có tải giật theo từng nhát.
  • Trục ra vuông góc: motor 0.75 kW nằm song song thân máy rang, chiều dài máy ngắn hơn cụm motor + hộp đồng trục.
  • Chạy êm, ít rung: cổng lùa nhà ở, cửa gara chạy không gây ồn sang nhà bên.
  • Ở 1/50 – 1/60 trục ra khó bị đẩy quay ngược: cổng lùa trên nền phẳng đứng yên khi gió đẩy nhẹ.

6) FAQ hộp giảm tốc WPS size 70 cho người dùng và người thiết kế máy

  • Hộp giảm tốc WPS 70 làm bồn trộn ngang 150 lít được không? Được. Bồn chữ U, cánh ruy băng Ø450 × 850 mm, nạp 92 L bột trà sữa, motor 0.75 kW tỉ số 1/20: trục trộn cần khoảng 69 N·m, WPS70 cho phép khoảng 115 N·m. Với muối tinh thì mẻ chỉ khoảng 45 L (52 kg) mới nằm trong giới hạn hộp.
  • Bồn trộn 300 lít dùng WPS 70 được không? Không. Bồn 300 lít cần cánh khoảng Ø550 mm. Nạp bột trà sữa 60%, mô men trục trộn khoảng 175 N·m, gấp 1,3 lần mức cho phép lớn nhất của WPS70 (130 N·m). Mức này thuộc cỡ WPS 80.
  • Cổng lùa 400 kg dùng WPS 70 được không? Được. Bánh xe thép trên ray cần lực kéo khoảng 196 N; bánh răng thanh răng Ø72 mm cần khoảng 7 N·m, hộp cho phép 125 N·m ở 1/30. Bánh răng quay 47 v/ph, cổng chạy 0,18 m/s, cổng 5 m mở khoảng 28 giây. WPS không có ly hợp: muốn kéo tay khi mất điện thì thêm khớp ly hợp hoặc chốt tháo nhanh bánh răng.
  • Vít tải Ø100 mm tải cám, hạt dùng WPS 70 được không? Được. Vít dài 4 – 5 m thường chạy 90 – 140 v/ph với motor 0.75 kW: tỉ số 1/15 cho 93 v/ph, mô men 63 N·m, hộp cho phép 100 N·m.
  • Máy rang hạt điều, rang cà phê lồng quay 10 kg dùng WPS 70 được không? Được. Lồng rang chạy 25 – 35 v/ph: tỉ số 1/40 cho 35 v/ph. Mẻ 10 kg nâng lệch tâm khoảng 150 mm tạo 15 N·m, cộng ma sát lồng khoảng 20 – 30 N·m, vẫn dưới 130 N·m. Đặt hộp xa họng lửa, vỏ hộp dưới 90 °C.
  • Máy khuấy bể ủ, bể nước thải nhỏ trục đứng dùng WPS 70 được không? Được về mô men, nhưng WPS có trục ra nằm ngang. Lắp WPS xoay 90° cho trục ra chúc xuống thì phớt trục ra luôn ngập dầu, dễ rò. Máy khuấy trục đứng dùng dòng hộp trục vít trục ra thẳng đứng cùng cỡ 70, phớt và mức dầu thiết kế sẵn cho tư thế đó.
  • Chỉnh tốc độ WPS 70 bằng biến tần được không? Được. Ở 25 Hz, tỉ số 1/30 cho trục ra khoảng 24 v/ph, mô men giữ gần như ở 50 Hz. Dưới 20 Hz quạt motor quay chậm, motor nóng khi chạy đủ tải liên tục; chạy lâu ở tần số thấp thì gắn quạt làm mát cưỡng bức cho motor.
  • Motor 1.1 kW gắn WPS 70 được không? Được ở tỉ số 1/10 – 1/15: mô men ra 64 – 92 N·m, dưới mức cho phép. Ở 1/20 – 1/60 motor 1.1 kW cho 117 – 261 N·m, cao hơn mức cho phép 115 / 120 N·m khoảng 2 – 118%.
  • Lắp WPS 70 ngoài trời cho cổng, máy nông nghiệp có bị nước vào không? Có, qua nút thông hơi khi mưa tạt. Hộp kín bằng phớt, nhưng nút thông hơi hở để thoát áp. Che mưa phía trên hộp; dầu chuyển màu trắng đục như sữa là đã lẫn nước, thay dầu ngay.
  • Bàn xoay hàn, lồng sấy quay chậm 1 – 3 v/ph dùng WPS 70 được không? Được, thêm cấp giảm tốc sau hộp. Tỉ số 1/60 cho 23 v/ph; nhông xích 1:10 hạ còn khoảng 2,3 v/ph, mô men tại bàn tăng 10 lần trong khi hộp vẫn chỉ chịu phần mô men chia lại.
