Hộp Giảm Tốc WPS 100

7.672 reviews

Hộp giảm tốc WPS size 100 là hộp số trục vít – bánh vít một cấp, trục vào dương Ø25 mm nằm phía trên trục ra dương Ø38 mm. Khoảng cách tâm trục vít – bánh vít 100 mm, mô men cho phép khoảng 240 – 365 N·m theo tỉ số 1/10 – 1/60. Hộp số WPS100 hợp với bồn trộn ngang 250 lít, motor 1.5 – 2.2 kW 4 cực: trộn bột ngô, thức ăn cá, hạt giống trộn thuốc xử lý, đất sạch trồng rau, xi măng + cát, bột bả matit. Đây là một dòng thuộc nhóm hộp giảm tốc trục vít bánh vít. Đây là một dòng thuộc danh mục hộp giảm tốc công nghiệp.

Hộp thuộc dòng hộp giảm tốc WPS trục cốt trên.



1) Thông số kỹ thuật hộp số giảm tốc WPS 100

Thông sốGiá trị
Kích thước / Size100 (khoảng cách tâm trục vít – bánh vít 100 mm)
Kiểu trụcTrục vào dương nằm trên trục ra (cốt trên), trục ra dương vuông góc trục vào
Đường kính trục vào / Rãnh cavet25 mm / 7 mm
Đường kính trục ra / Rãnh cavet38 mm / 10 mm, dài 75 mm
Tỉ số truyền (i)1/10, 1/15, 1/20, 1/25, 1/30, 1/40, 1/50, 1/60
Tốc độ trục ra (motor 4 cực 1.400 v/ph)140 – 23 vòng/phút
Mô men cho phép trục raKhoảng 240 N·m (1/10) tới 365 N·m (1/40)
Motor thường gắn1.5 kW 4 cực, hoặc 1.1 – 2.2 kW, nối khớp nối hoặc puly đai
Vật liệuVỏ gang đúc; trục vít thép tôi; bánh vít đồng thau hợp kim
Dầu bôi trơnDầu bánh răng ISO VG 320; trời nóng, tải nặng dùng VG 460

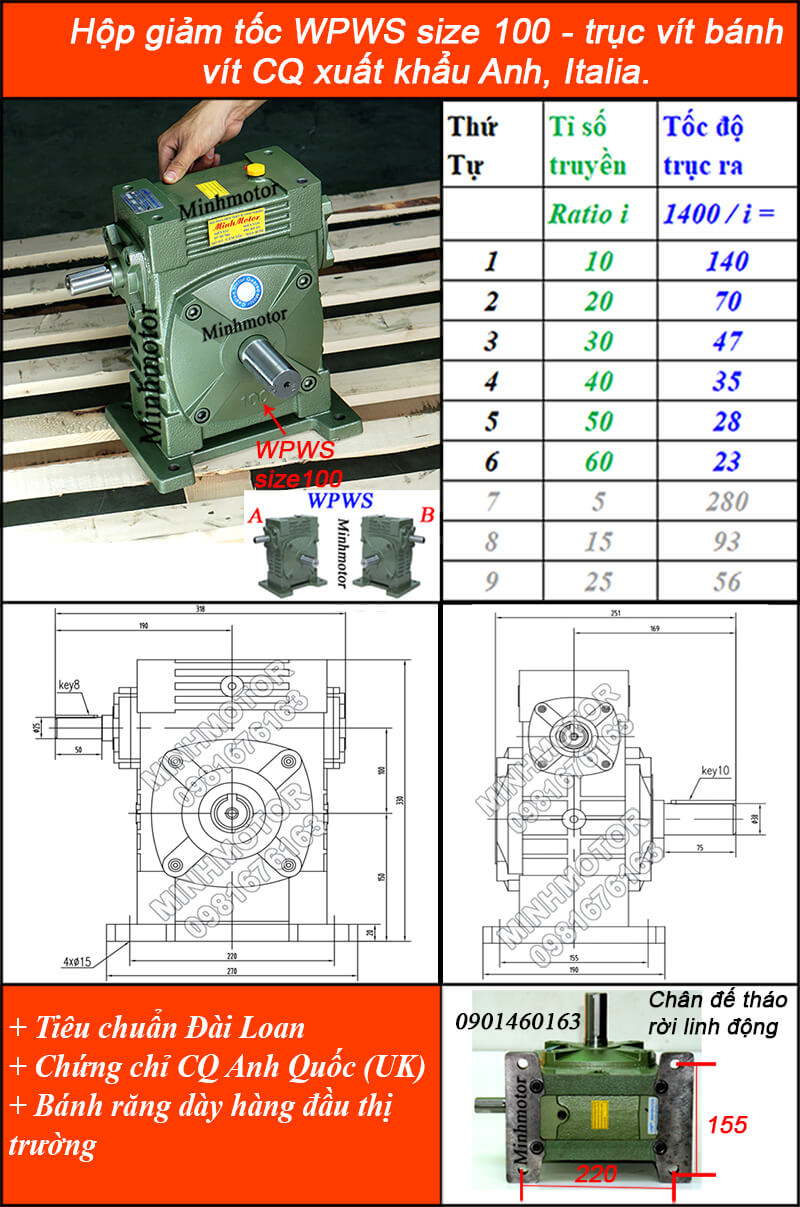

Hộp Số Giảm Tốc WPS Trục Cốt Trên Size 100 WPS-BSS, WPWKS, NRV

  • Kiểu 1: WPS – BSS – HW, trục vào và trục ra đều là trục đặc, thông dụng nhất cho bồn trộn 200 – 300 lít.
  • Kiểu 2: WPWKS, trục ra âm, xỏ thẳng vào trục cánh trộn.
  • Kiểu 3: NRV vỏ nhôm, trục ra âm hoặc dương, nhẹ, lắp trên cao.

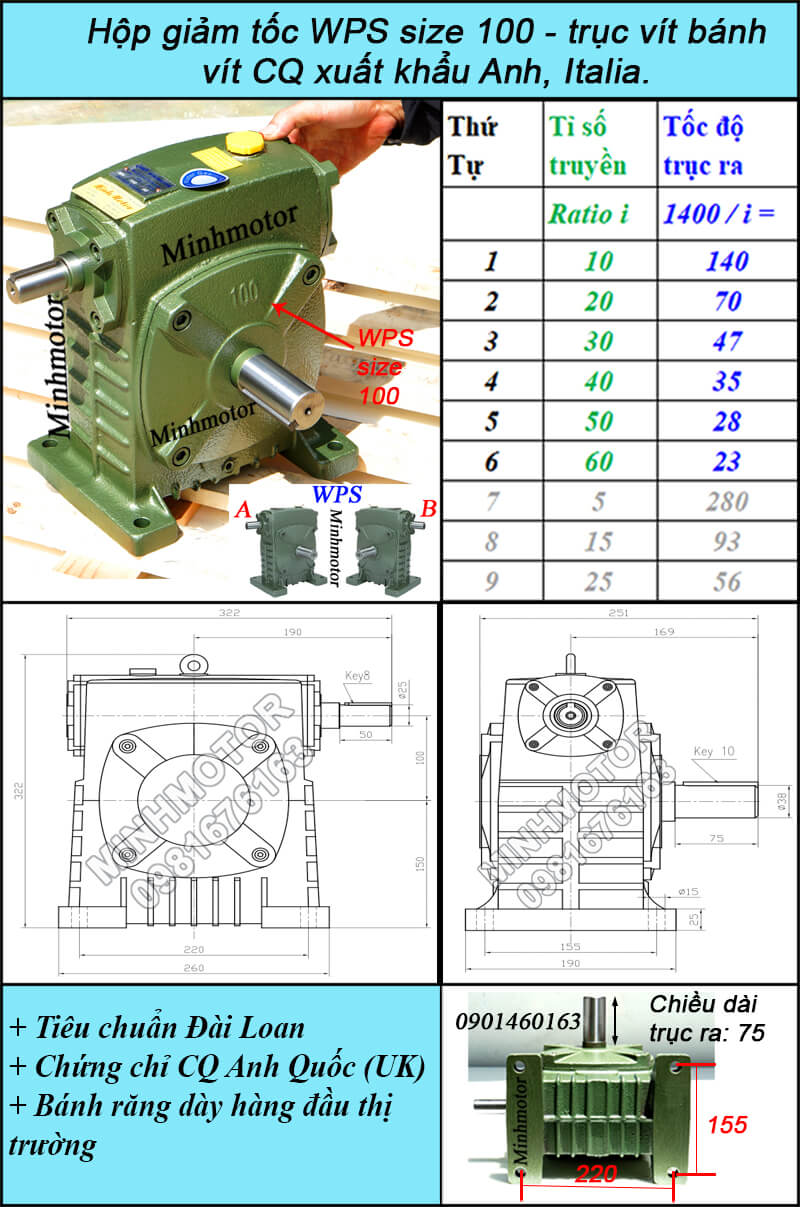

2) Bản vẽ kích thước hộp giảm tốc WPS size 100

Bản vẽ kích thước hộp giảm tốc WPS size 100 trục vào 25 mm trục ra 38 mm

  • Đường kính trục vào: 25 mm, rãnh cavet 7 mm.
  • Đường kính trục ra: 38 mm, rãnh cavet 10 mm, dài trục 75 mm.
  • Tổng cao: 334 mm; tổng rộng: 270 mm; sâu 190 mm.
  • Tâm trục ra tới mặt đất: 150 mm.
  • Khoảng cách 2 lỗ chân đế: 220 mm × 155 mm, lỗ đế Ø15 mm.
  • Motor thường gắn: 1.5 kW 2 HP hoặc 1.1 kW 1.5 HP, 1.400 – 1.500 v/ph.

3) Ứng dụng và bảng tra mô men, công suất motor theo tỉ số truyền WPS100

Số liệu tính với motor 4 cực 1.400 v/ph, 50 Hz. Mô men ra = 9.550 × kW / tốc độ ra × hiệu suất hộp (85% ở 1/10 tới 58% ở 1/60).

Tỉ số truyềnTốc độ trục ra (v/ph)Motor 4 cực khuyến nghịMô men ra khi gắn motor (N·m)Mô men cho phép WPS100 (N·m)Ứng dụng khác (ngoài bồn trộn)
1/101401.5 – 2.2 kW87 – 128Khoảng 240Băng tải cát đá puly Ø200 mm (1,5 m/s)
1/15931.5 – 2.2 kW126 – 185Khoảng 280Vít tải Ø150 – 200 mm tải xi măng, mùn cưa
1/20701.5 – 2.2 kW160 – 234Khoảng 320Gầu tải puly Ø250 mm tải lúa, ngô
1/25561.5 – 2.2 kW192 – 281Khoảng 345Máy rửa cát xoắn mini, máy đánh tơi đất
1/30471.5 – 2.2 kW221 – 324Khoảng 355Máy cán tôn mini, máy uốn ống Ø27 – 34 mm
1/40351.5 kW270Khoảng 365Xích tải thùng, băng tải nghiêng tải bao 25 kg
1/50281.5 kW317Khoảng 355Tời kéo tang Ø180 mm (0,26 m/s), kéo thuyền nhỏ
1/60231.5 kW356Khoảng 345Bàn xoay hàn, máy cuộn thép tấm mỏng
  • Motor 1.5 kW ở tỉ số 1/60 cho khoảng 356 N·m, cao hơn mức cho phép 345 N·m khoảng 3%.
  • Motor 2.2 kW ở tỉ số 1/40 – 1/60 cho 396 – 522 N·m, vượt mức cho phép 9 – 51%.
  • Tải thực tế nhỏ hơn mô men cực đại của motor thì mức vượt thấp hơn.

4) Bảng tính bồn trộn ngang dùng hộp số WPS100 cho 10 vật liệu thông dụng

a) Bài toán thiết kế bồn trộn ngang 250 lít

  • Bồn chữ U, cánh trộn ruy băng xoắn 2 lớp (ribbon) đường kính 550 mm, dài 1.000 mm.
  • Thể tích bồn khoảng 270 lít; nạp tối đa 60%, tức 163 lít.
  • Bán kính cánh R = 0,275 m. Tốc độ đầu cánh = 3,14 × 0,55 × vòng/phút / 60 (m/s).
  • Mô men cần trên trục trộn: T = thể tích nạp × khối lượng riêng × 9,81 × 0,275 × k.
  • K là hệ số cản trộn: bột khô nhẹ 0,6 – 0,9; vật liệu nặng, ẩm, xơ 1,1 – 1,5.
  • Công suất cần = T × vòng/phút / 9.550 / hiệu suất hộp. Motor 4 cực 1.400 v/ph.

Bồn trộn ngang 250 lít dùng hộp giảm tốc WPS 100 motor 2.2 kW, cánh ruy băng Ø550 × 1.000 mm

  • Ảnh minh họa: motor 2.2 kW 4 cực → hộp số WPS100 → khớp nối Ø38 mm → trục cánh trộn trên 2 gối đỡ.
  • Thức ăn cá: 163 L ≈ 89 kg/mẻ ở tỉ số 1/25, trục trộn 56 v/ph.
  • Bột bả matit: 123 L ≈ 117 kg/mẻ ở tỉ số 1/40, trục trộn 35 v/ph.

b) Bảng tính mẻ trộn, mô men, motor cho 10 vật liệu

Vật liệuKhối lượng riêng xốp (kg/m³) / hệ số kTỉ số WPS100 – tốc độ trục trộn (tốc độ đầu cánh)Mẻ trộn tối đaMô men cần trên trục trộn (N·m)Motor 4 cực chọnMô men cho phép WPS100 (N·m)
Bột ngô, bột sắn600 / k 0,81/25 – 56 v/ph (1,61 m/s)163 L – 98 kg2102.2 kW (cần 1,6 kW)345
Thức ăn cá, tôm dạng bột trước ép viên550 / k 0,91/25 – 56 v/ph (1,61 m/s)163 L – 89 kg2152.2 kW (cần 1,7 kW)345
Hạt giống trộn thuốc xử lý700 / k 0,71/25 – 56 v/ph (1,61 m/s)163 L – 114 kg2152.2 kW (cần 1,7 kW)345
Phân NPK hạt phối trộn1.000 / k 0,91/40 – 35 v/ph (1,01 m/s)143 L – 143 kg3452.2 kW (cần 1,9 kW)365
Bột đá CaCO3 + phụ gia1.100 / k 11/40 – 35 v/ph (1,01 m/s)117 L – 129 kg3452.2 kW (cần 1,9 kW)365
Bột giặt, chất tẩy dạng bột450 / k 0,81/25 – 56 v/ph (1,61 m/s)163 L – 73 kg1601.5 kW (cần 1,2 kW)345
Mùn cưa, trấu trộn men vi sinh250 / k 1,41/30 – 47 v/ph (1,34 m/s)163 L – 41 kg1551.5 kW (cần 1,0 kW)355
Đất sạch trồng rau (đất + phân + xơ dừa)600 / k 1,351/40 – 35 v/ph (1,01 m/s)159 L – 95 kg3452.2 kW (cần 1,9 kW)365
Xi măng + cát (vữa xây khô)1.450 / k 1,251/50 – 28 v/ph (0,81 m/s)69 L – 100 kg3352.2 kW (cần 1,6 kW)355
Bột bả matit, bột chống thấm950 / k 1,11/40 – 35 v/ph (1,01 m/s)123 L – 117 kg3452.2 kW (cần 1,9 kW)365
  • Mẻ trộn tối đa tính theo mô men cho phép của hộp và mô men motor, đã trừ hiệu suất trục vít.
  • Vật liệu nhẹ (bột ngô, thức ăn cá, hạt giống trộn thuốc xử lý) chạy đầy 163 L; vật liệu nặng (xi măng + cát) chỉ nạp khoảng 69 L.
  • Khởi động khi bồn đầy: mô men đỉnh khoảng 1,5 lần cột mô men cần. Xi măng + cát: 335 → khoảng 505 N·m, vượt mức cho phép 355 N·m khoảng 42%.
  • Vật liệu vón cục, độ ẩm cao hơn bảng: hệ số k tăng 30 – 50%, mẻ trộn giảm tương ứng.

c) Ví dụ tính bồn trộn phân NPK hạt phối trộn 125 kg/mẻ

  • Phân NPK hạt phối trộn xốp 1.000 kg/m³: 125 kg chiếm khoảng 125 lít.
  • Mô men cần: 0,125 × 1.000 × 9,81 × 0,275 × 0,9 ≈ 303 N·m.
  • Tỉ số 1/40: trục trộn 35 v/ph, đầu cánh 1,01 m/s.
  • Công suất cần: 303 × 35 / 9.550 / 0,66 ≈ 1,7 kW → motor 2.2 kW 4 cực.
  • Motor 2.2 kW qua tỉ số 1/40 cho khoảng 396 N·m; WPS100 cho phép khoảng 365 N·m.
  • Thời gian trộn thường 6 – 10 phút/mẻ, cộng nạp xả 3 phút; 8 giờ ra khoảng 36 – 53 mẻ, tức 4,5 – 6,6 tấn/ngày.

d) Dùng tỉ số 1/10 – 1/20 cho bồn trộn qua nhông xích

  • Tỉ số 1/10 + nhông xích 1:3: trục trộn 140 / 3 ≈ 47 v/ph, bằng tỉ số 1/30 lắp thẳng.
  • Hiệu suất hộp ở 1/10 khoảng 85%, ở 1/30 khoảng 72%. Cùng motor 2.2 kW, trục trộn nhận thêm khoảng 13% công suất.
  • Mô men trên trục trộn: 128 × 3 × 0,96 ≈ 367 N·m; hộp WPS100 chỉ chịu 128 N·m (cho phép 240 N·m), chạy mát, bánh vít đồng mòn chậm.
  • Nhông xích bước 19,05 mm (12B); trục cánh trộn đặt trên 2 gối đỡ riêng ở 2 đầu bồn.
  • Tỉ số 1/15 – 1/20 lắp thẳng hợp máy trộn cánh mái chèo Ø350 – 400 mm: 70 – 93 v/ph, đầu cánh 1,3 – 1,9 m/s.

5) Ưu điểm hộp giảm tốc WPS size 100 trong thiết kế máy

  • Mô men 240 – 365 N·m với motor 1.5 – 2.2 kW: cỡ chủ lực cho máy xây dựng nhỏ như băng tải cát, vít tải xi măng Ø150 – 200 mm, máy uốn ống.
  • Một cấp 1/60 cho 23 v/ph: máy uốn ống, máy cán tôn mini chạy chậm, mạnh mà chỉ cần thêm tối đa 1 cấp xích.
  • Ở 1/40 – 1/60 trục vít khó bị kéo ngược: xích tải, băng tải nghiêng tải nhẹ ít trôi ngược khi dừng ngắn.
  • Trục ra Ø38 mm, then 10 mm: ở 365 N·m ứng suất xoắn chỉ khoảng 34 MPa, trục thép C45 dư bền cho tải giật.
  • Vỏ gang cao 334 mm, đế 220 × 155 mm: nhẹ và gọn hơn hộp bánh răng 2 – 3 cấp cùng mô men, khung máy trộn vữa, máy uốn đặt trên bánh xe di chuyển được.
  • Phớt kín 2 đầu trục: chạy được ở công trường bụi cát, dầu không lẫn cát như bộ truyền xích hở.

6) FAQ hộp giảm tốc WPS size 100 cho người dùng và người thiết kế máy

  • Hộp giảm tốc WPS 100 làm bồn trộn ngang 250 lít được không? Được. Bồn chữ U, cánh ruy băng Ø550 × 1.000 mm, nạp 163 L thức ăn cá, motor 2.2 kW tỉ số 1/25: trục trộn cần khoảng 215 N·m, WPS100 cho phép khoảng 345 N·m. Với bột bả matit thì mẻ chỉ khoảng 123 L (117 kg) mới nằm trong giới hạn hộp.
  • Bồn trộn 500 lít dùng WPS 100 được không? Không. Bồn 500 lít cần cánh khoảng Ø700 mm. Nạp thức ăn cá 60%, mô men trục trộn khoảng 545 N·m, gấp 1,5 lần mức cho phép lớn nhất của WPS100 (365 N·m). Mức này thuộc cỡ WPS 135.
  • Băng tải cát đá puly Ø200 mm dùng WPS 100 được không? Được. Tỉ số 1/10: puly 140 v/ph, băng chạy 1,47 m/s. Motor 1.5 kW cho khoảng 87 N·m, lực kéo băng 870 N, đủ cho băng dài 8 – 12 m; năng suất do bề rộng băng và độ dốc quyết định.
  • Vít tải xi măng Ø150 – 200 mm dùng WPS 100 được không? Được. Vít chạy khoảng 90 v/ph ở tỉ số 1/15: motor 2.2 kW cho 185 N·m, 3 kW cho 252 N·m, đều dưới 280 N·m cho phép. Motor 3 kW ở 1/20 cho 319 N·m, sát mức cho phép 320 N·m.
  • Máy uốn ống thép Ø27 – 34 mm dùng WPS 100 được không? Được, thêm nhông xích 1:3 sau hộp. Ống Ø34 dày 2,5 mm cần khoảng 701 N·m tại khuôn uốn, cao hơn 345 N·m cho phép. Qua xích 1:3, hộp chỉ chịu khoảng 243 N·m; khuôn quay 7,7 v/ph ở tỉ số 1/60.
  • Xích tải nghiêng 30° tải bao 25 kg dùng WPS 100 được không? Được. 12 bao (300 kg) trên xích, ma sát trượt 0,15: lực kéo khoảng 1.854 N, nhông 12B 15 răng cần 85 N·m. Tỉ số 1/30: xích chạy 0,23 m/s, cần khoảng 581 W, motor 0.75 – 1.1 kW đủ.
  • Băng tải nghiêng dùng WPS 100 tỉ số 1/60 có cần phanh chống trôi ngược không? Có, khi băng dốc trên 15° và chở đầy. Hộp 1/60 chỉ tự hãm tĩnh một phần, rung động và tải lớn vẫn làm băng trôi ngược. Dùng motor phanh 1.5 kW hoặc lắp khóa chống quay ngược trên trục puly.
  • Motor 2.2 kW gắn WPS 100 được không? Được ở tỉ số 1/10 – 1/30: mô men ra 128 – 324 N·m, dưới mức cho phép. Ở 1/40 – 1/60 motor 2.2 kW cho 396 – 522 N·m, cao hơn mức cho phép 365 / 345 N·m khoảng 9 – 51%.
  • Tời kéo thuyền nhỏ tang Ø180 mm dùng WPS 100 được không? Được với thuyền tới khoảng 1,4 tấn. Thuyền trên con lăn, dốc 10°: 1,5 tấn cần lực khoảng 4.004 N, tang Ø180 mm cần 360 N·m, cao hơn mức cho phép 345 N·m ở 1/60 khoảng 4%. Tang quay 23 v/ph, kéo 0,22 m/s.
  • Lắp WPS 100 ngoài công trường bụi cát có sao không? Không, nếu giữ phớt trục ra sạch. Cát bám quanh trục ra mài mòn môi phớt, dầu rỉ ra rồi hút thêm cát. Che nắp chắn bụi quanh khớp nối, lau trục ra mỗi tuần, thấy rò dầu thì thay phớt cỡ trục 38 mm.
