Hộp Giảm Tốc WPS 60

9.287 reviews

Hộp giảm tốc WPS size 60 là hộp số trục vít – bánh vít một cấp, trục vào dương Ø15 mm nằm phía trên trục ra dương Ø22 mm. Khoảng cách tâm trục vít – bánh vít 60 mm, mô men cho phép khoảng 54 – 81 N·m theo tỉ số 1/10 – 1/60. Hộp số WPS60 hợp với máy trộn ngang mini 100 lít, motor 0.55 kW 4 cực: trộn gia vị bột, bột trà sữa, cà phê bột rang xay, muối tinh, giá thể sen đá, bột thạch cao. Đây là một dòng thuộc nhóm hộp giảm tốc trục vít bánh vít. Đây là một dòng thuộc danh mục hộp giảm tốc công nghiệp.

Hộp thuộc dòng hộp giảm tốc WPS trục cốt trên.



1) Thông số kỹ thuật hộp số giảm tốc WPS 60

Thông sốGiá trị
Kích thước / Size60 (khoảng cách tâm trục vít – bánh vít 60 mm)
Kiểu trụcTrục vào dương nằm trên trục ra (cốt trên), trục ra dương vuông góc trục vào
Đường kính trục vào / Rãnh cavet15 mm / 5 mm
Đường kính trục ra / Rãnh cavet22 mm / 7 mm, dài 50 mm
Tỉ số truyền (i)1/10, 1/15, 1/20, 1/25, 1/30, 1/40, 1/50, 1/60
Tốc độ trục ra (motor 4 cực 1.400 v/ph)140 – 23 vòng/phút
Mô men cho phép trục raKhoảng 54 N·m (1/10) tới 81 N·m (1/40)
Motor thường gắn0.37 kW (0.5 HP) 4 cực, hoặc 0.25 – 0.55 kW, nối khớp nối hoặc puly đai
Vật liệuVỏ gang đúc; trục vít thép tôi; bánh vít đồng thau hợp kim
Dầu bôi trơnDầu bánh răng ISO VG 220 – 320; trời nóng dùng VG 320

Hộp Số Giảm Tốc WPS Trục Cốt Trên Size 60 WPS-BSS, WPWKS, NRV

  • Kiểu 1: WPS – BSS – HW, trục vào và trục ra đều là trục đặc, thông dụng nhất cho máy trộn mini, máy trộn gia vị.
  • Kiểu 2: WPWKS, trục ra âm, xỏ thẳng vào trục cánh trộn.
  • Kiểu 3: NRV vỏ nhôm, trục ra âm hoặc dương, nhẹ, lắp trên cao.

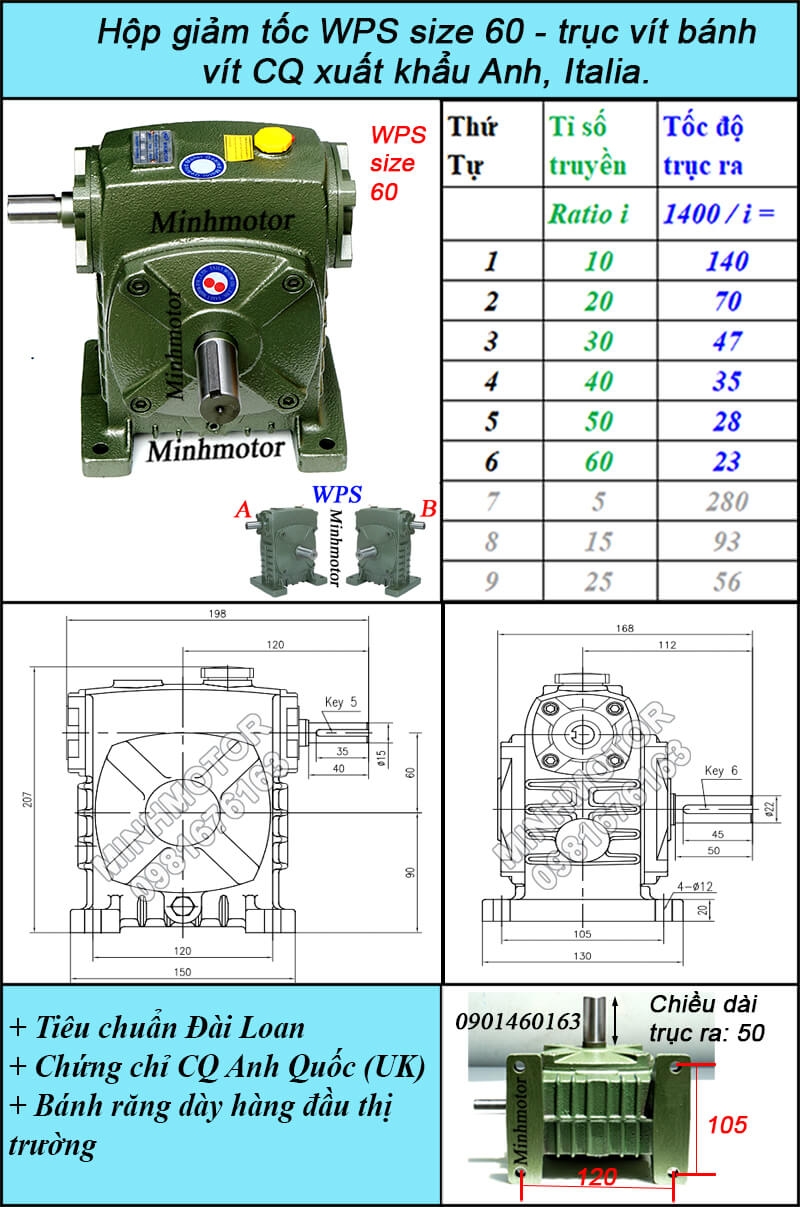

2) Bản vẽ kích thước hộp giảm tốc WPS size 60

Bản vẽ kích thước hộp giảm tốc WPS size 60 trục vào 15 mm trục ra 22 mm

  • Đường kính trục vào: 15 mm, rãnh cavet 5 mm.
  • Đường kính trục ra: 22 mm, rãnh cavet 7 mm, dài trục 50 mm.
  • Tổng cao: 207 mm; tổng rộng: 150 mm; sâu 130 mm.
  • Tâm trục ra tới mặt đất: 90 mm.
  • Khoảng cách 2 lỗ chân đế: 120 mm × 105 mm, lỗ đế Ø12 mm.
  • Motor thường gắn: 0.37 kW 0.5 HP, 1.400 – 1.500 v/ph.

3) Ứng dụng và bảng tra mô men, công suất motor theo tỉ số truyền WPS60

Số liệu tính với motor 4 cực 1.400 v/ph, 50 Hz. Mô men ra = 9.550 × kW / tốc độ ra × hiệu suất hộp (85% ở 1/10 tới 58% ở 1/60).

Tỉ số truyềnTốc độ trục ra (v/ph)Motor 4 cực khuyến nghịMô men ra khi gắn motor (N·m)Mô men cho phép WPS60 (N·m)Ứng dụng khác (ngoài bồn trộn)
1/101400.37 – 0.55 kW21 – 32Khoảng 54Băng tải thực phẩm puly Ø100 mm (0,7 m/s)
1/15930.37 – 0.55 kW31 – 46Khoảng 63Máy khuấy sơn thùng 20 L, máy trộn bột cánh mái chèo nhỏ
1/20700.37 – 0.55 kW39 – 59Khoảng 72Máy đóng gói màng cuộn, máy chiết rót
1/25560.37 – 0.55 kW47 – 70Khoảng 76Máy se nhang, máy cuốn ống giấy
1/30470.37 kW55Khoảng 79Lò quay vịt, lò nướng xoay than
1/40350.37 kW67Khoảng 81Băng tải lò sấy mì, sấy sợi
1/50280.37 kW78Khoảng 79Tời kéo tang Ø100 mm kéo 40 – 60 kg
1/60230.25 – 0.37 kW59 – 88Khoảng 76Bàn xoay hàn ống nhỏ, máy quấn màng pallet mini
  • Motor 0.37 kW ở tỉ số 1/60 cho khoảng 88 N·m, cao hơn mức cho phép 76 N·m khoảng 16%.
  • Motor 0.55 kW ở tỉ số 1/30 – 1/60 cho 81 – 131 N·m, vượt mức cho phép 3 – 72%.
  • Tải thực tế nhỏ hơn mô men cực đại của motor thì mức vượt thấp hơn.

4) Bảng tính bồn trộn ngang dùng hộp số WPS60 cho 10 vật liệu thông dụng

a) Bài toán thiết kế bồn trộn ngang 100 lít

  • Bồn chữ U, cánh trộn ruy băng xoắn 2 lớp (ribbon) đường kính 400 mm, dài 750 mm.
  • Thể tích bồn khoảng 105 lít; nạp tối đa 60%, tức 64 lít.
  • Bán kính cánh R = 0,2 m. Tốc độ đầu cánh = 3,14 × 0,4 × vòng/phút / 60 (m/s).
  • Mô men cần trên trục trộn: T = thể tích nạp × khối lượng riêng × 9,81 × 0,2 × k.
  • K là hệ số cản trộn: bột khô nhẹ 0,6 – 0,9; vật liệu nặng, ẩm, xơ 1,1 – 1,5.
  • Công suất cần = T × vòng/phút / 9.550 / hiệu suất hộp. Motor 4 cực 1.400 v/ph.

Bồn trộn ngang 100 lít dùng hộp giảm tốc WPS 60 motor 0.55 kW, cánh ruy băng Ø400 × 750 mm

  • Ảnh minh họa: motor 0.55 kW 4 cực → hộp số WPS60 → khớp nối Ø22 mm → trục cánh trộn trên 2 gối đỡ.
  • Bột trà sữa: 64 L ≈ 29 kg/mẻ ở tỉ số 1/20, trục trộn 70 v/ph.
  • Muối tinh: 34 L ≈ 39 kg/mẻ ở tỉ số 1/40, trục trộn 35 v/ph.

b) Bảng tính mẻ trộn, mô men, motor cho 10 vật liệu

Vật liệuKhối lượng riêng xốp (kg/m³) / hệ số kTỉ số WPS60 – tốc độ trục trộn (tốc độ đầu cánh)Mẻ trộn tối đaMô men cần trên trục trộn (N·m)Motor 4 cực chọnMô men cho phép WPS60 (N·m)
Gia vị bột (ớt bột, tiêu xay)500 / k 0,81/20 – 70 v/ph (1,47 m/s)64 L – 32 kg510.55 kW (cần 0,48 kW)72
Bột trà sữa, bột cacao pha sẵn450 / k 0,751/20 – 70 v/ph (1,47 m/s)64 L – 29 kg430.55 kW (cần 0,40 kW)72
Cà phê bột rang xay400 / k 0,81/15 – 93 v/ph (1,95 m/s)64 L – 26 kg400.55 kW (cần 0,48 kW)63
Bột màu, pigment pha nhựa600 / k 0,91/30 – 47 v/ph (0,98 m/s)64 L – 39 kg680.55 kW (cần 0,46 kW)79
Premix, thuốc thú y dạng bột550 / k 0,851/25 – 56 v/ph (1,17 m/s)64 L – 35 kg590.55 kW (cần 0,46 kW)76
Hạt nhựa + hạt màu (mẻ thử)560 / k 0,61/20 – 70 v/ph (1,47 m/s)64 L – 36 kg420.55 kW (cần 0,40 kW)72
Ngũ cốc dinh dưỡng xay500 / k 0,81/20 – 70 v/ph (1,47 m/s)64 L – 32 kg510.55 kW (cần 0,48 kW)72
Muối tinh, muối tôm1.150 / k 11/40 – 35 v/ph (0,73 m/s)34 L – 39 kg770.55 kW (cần 0,43 kW)81
Giá thể sen đá (đất + perlite)500 / k 1,31/40 – 35 v/ph (0,73 m/s)60 L – 30 kg770.55 kW (cần 0,43 kW)81
Bột thạch cao, mẫu vữa thí nghiệm1.000 / k 1,151/40 – 35 v/ph (0,73 m/s)34 L – 34 kg770.55 kW (cần 0,43 kW)81
  • Mẻ trộn tối đa tính theo mô men cho phép của hộp và mô men motor, đã trừ hiệu suất trục vít.
  • Vật liệu nhẹ (gia vị bột, bột trà sữa, cà phê bột rang xay) chạy đầy 64 L; vật liệu nặng (muối tinh) chỉ nạp khoảng 34 L.
  • Khởi động khi bồn đầy: mô men đỉnh khoảng 1,5 lần cột mô men cần. Muối tinh: 77 → khoảng 115 N·m, vượt mức cho phép 81 N·m khoảng 43%.
  • Vật liệu vón cục, độ ẩm cao hơn bảng: hệ số k tăng 30 – 50%, mẻ trộn giảm tương ứng.

c) Ví dụ tính bồn trộn bột trà sữa 26 kg/mẻ

  • Bột trà sữa xốp 450 kg/m³: 26 kg chiếm khoảng 58 lít.
  • Mô men cần: 0,058 × 450 × 9,81 × 0,2 × 0,75 ≈ 38 N·m.
  • Tỉ số 1/20: trục trộn 70 v/ph, đầu cánh 1,47 m/s.
  • Công suất cần: 38 × 70 / 9.550 / 0,78 ≈ 0,36 kW → motor 0.55 kW 4 cực.
  • Motor 0.55 kW qua tỉ số 1/20 cho khoảng 59 N·m; WPS60 cho phép khoảng 72 N·m.
  • Thời gian trộn thường 4 – 6 phút/mẻ, cộng nạp xả 3 phút; 8 giờ ra khoảng 53 – 68 mẻ, tức 1,4 – 1,8 tấn/ngày.

d) Dùng tỉ số 1/10 – 1/20 cho bồn trộn qua nhông xích

  • Tỉ số 1/10 + nhông xích 1:3: trục trộn 140 / 3 ≈ 47 v/ph, bằng tỉ số 1/30 lắp thẳng.
  • Hiệu suất hộp ở 1/10 khoảng 85%, ở 1/30 khoảng 72%. Cùng motor 0.55 kW, trục trộn nhận thêm khoảng 13% công suất.
  • Mô men trên trục trộn: 32 × 3 × 0,96 ≈ 92 N·m; hộp WPS60 chỉ chịu 32 N·m (cho phép 54 N·m), chạy mát, bánh vít đồng mòn chậm.
  • Nhông xích bước 12,7 mm (08B); trục cánh trộn đặt trên 2 gối đỡ riêng ở 2 đầu bồn.
  • Tỉ số 1/15 – 1/20 lắp thẳng hợp máy trộn cánh mái chèo Ø250 – 300 mm: 70 – 93 v/ph, đầu cánh 0,9 – 1,5 m/s.

5) Ưu điểm hộp giảm tốc WPS size 60 trong thiết kế máy

  • Tỉ số 1/10 – 1/60 trong 1 cấp, mô men 54 – 81 N·m với motor 0.25 – 0.55 kW: một mã hộp dùng chung cho băng tải thực phẩm, máy đóng gói màng cuộn, lò quay vịt.
  • Trục vào Ø15 mm nằm trên trục ra: tâm trục ra chỉ cao 90 mm, puly băng tải đặt thấp, khung máy thấp và gọn.
  • Đảo chiều quay tức thời bằng đảo 2 pha motor: bánh vít đồng chịu va khi đổi chiều, hợp máy quấn, máy cuốn ống giấy chạy 2 chiều.

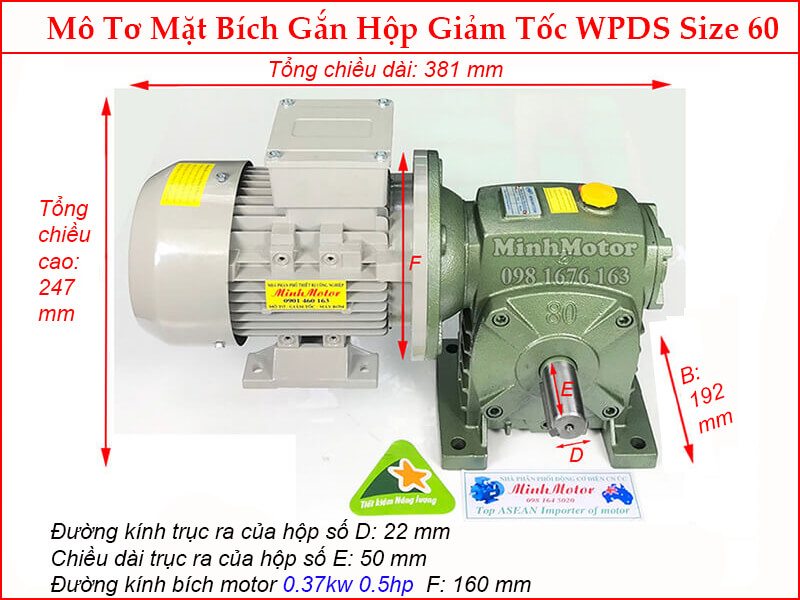

  • Cùng cỡ 60 có bản WPDS lắp bích motor, WPWKS trục âm, NRV vỏ nhôm: bản vẽ khung máy giữ nguyên, đổi kiểu hộp theo yêu cầu khách mà tỉ số và mô men tương đương.
  • Trục ra dương Ø22 mm, rãnh then 7 mm: lắp nhông xích, puly, khớp nối lỗ chuẩn, không phải tiện lại trục.
  • Ăn khớp trục vít êm: hợp xưởng thực phẩm, bếp công nghiệp, nơi người đứng sát máy cả ca.

6) FAQ hộp giảm tốc WPS size 60 cho người dùng và người thiết kế máy

  • Hộp giảm tốc WPS 60 làm bồn trộn ngang 100 lít được không? Được. Bồn chữ U, cánh ruy băng Ø400 × 750 mm, nạp 64 L bột trà sữa, motor 0.55 kW tỉ số 1/20: trục trộn cần khoảng 43 N·m, WPS60 cho phép khoảng 72 N·m. Với muối tinh thì mẻ chỉ khoảng 34 L (39 kg) mới nằm trong giới hạn hộp.
  • Bồn trộn 200 lít dùng WPS 60 được không? Không. Bồn 200 lít cần cánh khoảng Ø500 mm. Nạp bột trà sữa 60%, mô men trục trộn khoảng 110 N·m, gấp 1,3 lần mức cho phép lớn nhất của WPS60 (81 N·m). Mức này thuộc cỡ WPS 70.
  • Băng tải thực phẩm puly Ø100 mm dùng WPS 60 được không? Được. Tỉ số 1/10: puly 140 v/ph, băng chạy 0,73 m/s. Motor 0.37 kW cho khoảng 21 N·m, lực kéo băng 429 N; băng PU trượt trên mặt inox (hệ số ma sát 0,3) chở được tổng khoảng 146 kg hàng trên băng.
  • Máy đánh vảy cá lồng quay Ø300 mm dùng WPS 60 được không? Được. Lồng quay 60 – 80 v/ph: tỉ số 1/20 cho 70 v/ph. Mẻ 10 kg cá lệch tâm khoảng 150 mm tạo 15 N·m, hộp cho phép 72 N·m. Máy rửa nước liên tục: che hộp, hướng nút thông hơi tránh tia nước.
  • Băng tải lò sấy mì, sấy sợi chạy chậm dùng WPS 60 được không? Được. Puly Ø100 mm ở 1/60 quay 23 v/ph, băng chạy 0,12 m/s. Cần chậm hơn thì lắp puly đai 1:1,5 ở trục vào: băng còn khoảng 0,08 m/s, mô men ra tăng 1,5 lần, vẫn dưới 76 N·m với tải băng sấy nhẹ.
  • Bàn xoay hàn ống nhỏ Ø60 – 114 mm dùng WPS 60 được không? Được, có thêm cấp xích. Hàn MIG khoảng 0,3 – 0,5 m/phút, ống Ø89 mm cần khoảng 1 – 2 v/ph. Tỉ số 1/60 (23 v/ph) + nhông xích 1:12 cho khoảng 1,9 v/ph; biến tần chỉnh tinh tốc độ theo cỡ ống.
  • Hộp WPS 60 đảo chiều liên tục (máy quấn, máy cuốn) có hỏng nhanh không? Không, nếu có thời gian dừng giữa 2 chiều. Contactor đảo chiều cài trễ 0,5 – 1 giây để motor dừng hẳn rồi mới chạy ngược. Đảo chiều khi motor còn quay làm dòng khởi động tăng gấp đôi và bánh vít chịu va lớn.
  • Máy thực phẩm dùng WPS 60 có thay được dầu gốc thực phẩm không? Được. Dùng dầu bánh răng tổng hợp đạt chuẩn NSF H1, cấp nhớt ISO VG 220 – 320 như dầu thường. Xả sạch dầu cũ, súc 1 lần bằng dầu mới rồi châm tới giữa mắt thăm.
  • Motor 0.75 kW gắn WPS 60 được không? Được ở tỉ số 1/10 – 1/15: mô men ra 43 – 63 N·m, dưới mức cho phép. Ở 1/20 – 1/60 motor 0.75 kW cho 80 – 178 N·m, cao hơn mức cho phép 72 / 76 N·m khoảng 11 – 134%.
  • Trục ra 22 mm của WPS 60 lắp nhông xích cỡ nào? Nhông xích 08B (bước 12,7 mm) 15 – 19 răng là vừa trục 22 mm. Nhông 15 răng đường kính chia 61 mm; ở 1/40 hộp cho phép 81 N·m tạo lực xích khoảng 2.652 N, xích 08B tải đứt khoảng 18.000 N, hệ số an toàn gần 7 lần.
