Hộp Giảm Tốc Trục Vít WPX WPO Trục Vuông Góc Size 155

Hộp giảm tốc trục vít WPO size 155 trục ngửa lên và hộp giảm tốc trục vít WPX size 155 trục úp là đầu giảm tốc ứng dụng cho máy trộn nguyên liệu, máy nghiền, máy khuấy cho nuôi trồng thủy hải sản.

Tỉ số truyền Ratio của hộp giảm tốc trục vít WPO WPX size 155 = 5, 10, 15, 20, 25, 30, 40, 50, 60. Tốc độ trục ra 150 vòng - 23 vòng/1 phút.

Trong môi trường cần thay đổi tốc độ, hộp giảm tốc úp ngửa có thể kết hợp với điều tốc cơ, tốc độ trục ra giảm thêm tới 8 lần, ratio = 80 tới 480.

Tốc độ trục ra là 17.5 tới 2.9 vòng/1 phút.

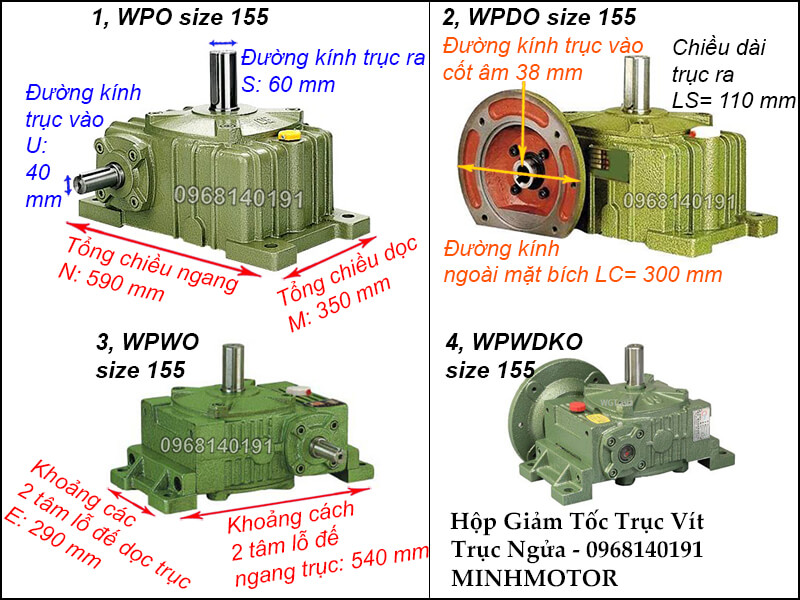

1) Thông số hộp giảm tốc trục vít wpo size 155

thông số hộp giảm tốc trục vít wpo size 155

  • N = Tổng chiều ngang = 590 mm
  • M= Tổng chiều dọc = 350 mm
  • U = Đường kính trục vào = 40 mm, S = Đường kính trục ra = 60 mm
  • LC = Đường kính ngoài mặt bích = 300 mm, LS = Độ dài trục ra = 110 mm
  • E = Khoảng cách 2 tâm lỗ đế dọc trục = 290 mm

2) Bản vẽ hộp giảm tốc trục vít wpx size 155

bản vẽ hộp giảm tốc trục vít wpx size 155

  • N = Tổng dài = 590 mm, M= Tổng ngang = 350 mm
  • Đường kính trục vào cốt âm = 38 mm
  • U = Đường kính trục vào = 40 mm, S = Đường kính trục ra = 60 mm
  • LC = Đường kính ngoài mặt bích = 300 mm
  • E = Khoảng cách 2 tâm lỗ đế dọc trục = 290 mm

3) Hộp giảm tốc tỉ số truyền cao, ngửa, úp size 155

Hộp điều tốc cơ UDL là ratio 1.17 tới 7 x ratio hộp số trục vít WPDO hoặc WPDX size 155

Khi đó ratio sẽ là 1.17 x 60 tới 7 x 60, ratio đạt 70 tới 420. Tốc độ trục ra bằng 20 tới 3.3 vòng/1 phút

hộp giảm tốc wpwdko trục úp, ngửa size 155

Tỷ số truyền càng nhỏ thì tốc độ vòng quay càng lớn, mời quý vị tham khảo thêm tốc độ vòng quay của trục ra ứng với từng tỉ số truyền ratio:

  • Tốc độ trục ra 280 - 300 vòng/1 phút khi Ratio = 5, thị trường miền Nam gọi là 1/5
  • Tốc độ trục ra 140 - 150 vòng/1 phút khi Ratio = 10
  • Tốc độ trục ra 93 - 100 vòng/1 phút khi Ratio = 15
  • Tốc độ trục ra 70 - 75 vòng/1 phút khi Ratio = 20
  • Tốc độ trục ra 56 - 60 vòng/1 phút khi Ratio = 25
  • Tốc độ trục ra 46.7 - 50 vòng/1 phút khi Ratio = 30
  • Tốc độ trục ra 35 - 37.5 vòng/1 phút khi Ratio = 40
  • Tốc độ trục ra 28 - 30 vòng/1 phút khi Ratio = 50
  • Tốc độ trục ra 23.3 - 25 vòng/1 phút khi Ratio = 60

4) Kích thước hộp giảm tốc trục vít wpdo trục úp, wpdx trục ngửa size 155

Quý vị nhìn vào mục 3 sẽ thấy hộp giảm tốc WPWDKO phía trên. Khi cần úp như wpdx size 155 hoặc cần ngửa như wpdo size 155, người dùng chỉ cần tháo chân đế, quay 180 độ sẽ ra được kiểu lắp đặt mong muốn.

  • N = Tổng dọc đế = 605 mm, M = Tổng ngang đế = 345 mm
  • A= Tổng chiều ngang = 448 mm
  • LC = Đường kính bích = 300 mm, U = Đường kính trục vào = 38 mm, S = Đường kính trục ra = 70 mm
  • Trọng lượng = 138 kg
/ /
