Motor 12V 50W DC (động cơ 12V 50W, motor 24V 50W, motor 1 chiều 50W) là động cơ điện một chiều công suất 50W chạy nguồn DC 12V hoặc 24V, tốc độ motor khoảng 1100 vòng/phút ở 12V và 2350 vòng/phút ở 24V, dòng định mức khoảng 6 – 6,5 A ở 12V. Gắn hộp số tỉ số 1/10 đến 1/200, trục ra quay khoảng 111 đến 5,5 vòng/phút.
Có hai cỡ lắp: bản trục 8 mm hộp vuông 70 x 70 mm (3GN) và bản liền hộp số trục 10 mm hộp vuông 80 x 80 mm (4GN). Mã 4 DC 50W 12 GU 18 – 30K đọc là motor số 4, 50W, 12V, tỉ số 30.
Mục lục
1. Ứng dụng motor 12v 50w
Motor 24v 50w hay motor 12v 50w được sử dụng nhiều trong các ngành nghề như:
- Máy quay kẹo bông, máy quay kẹo mạch nha, kẹo kéo, nướng thịt,..
- Băng tải mini, máy đóng gói, máy dán nhãn chạy nguồn 12V/24V
- Thiết bị đòi hỏi an toàn điện như đồ chơi của trẻ em
- Trưng bày sản phẩm quảng cáo, nhà hàng, logo cửa hàng,...
- Rèm tự động, cửa trượt mini, máy cho cá ăn chạy pin mặt trời
2. Ưu điểm motor 12v 50w DC
- Điện áp nhỏ 12V không gây giật điện, an toàn sử dụng
- Kích thước nhỏ gọn, dễ lắp đặt và sử dụng
- Công suất 50w phù hợp với nhiều đồ chơi, máy móc nhỏ
- Hiệu suất cao, khả năng làm việc ổn định
- Chổi than thay được, kéo dài thời gian sử dụng motor
- Giá thành rẻ, phù hợp đầu tư số lượng lớn cho máy móc
3. Cấu tạo động cơ 12v 50w DC
Động cơ 12V 50W điện 1 chiều DC có cấu tạo gồm các bộ phận sau:
- Stator: phần cố định, gồm vỏ thép và các thỏi nam châm vĩnh cửu tạo từ trường.
- Rotor: lõi thép quấn dây đồng, có cổ góp nhận điện qua chổi than để đảo chiều dòng điện, giúp rotor quay liên tục.
- Bạc đạn: lắp đặt ở bộ phận quay, giúp giảm ma sát giữa các bộ phận của động cơ.
- Chổi than và cổ góp: cấp điện cho cuộn dây rotor; chổi than mòn dần theo giờ chạy.
- Trục ra: Truyền chuyển động xoay từ động cơ ra thiết bị, máy móc
- Vỏ động cơ: để bảo vệ động cơ và các bộ phận bên trong.
4. Thông số kỹ thuật motor 12v 50w
Ký hiệu Motor 12v DC: 4 DC 50w 12 GU 18 – 30K, cách đọc như sau:
- 4: là mã số 4 của motor giảm tốc DC 50w 12v
- DC: dòng điện 1 chiều
- 50w: công suất
- 12 = 12v = 12vdc = hiệu điện thế
- 18: viết tắt của 1800 vòng / phút
- 30K: tỉ số truyền, số lần giảm tốc độ, ratio

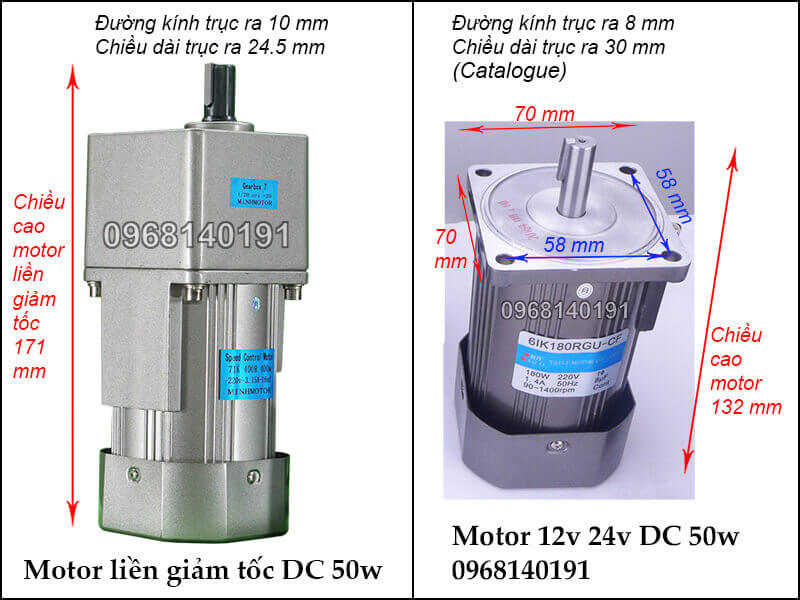

5. Phân loại Motor 12v 50w
a. Motor 12v 50w ( động cơ 24v 50w điện DC 1 chiều)
- Đường kính trục: 8mm. Mã hàng: 3GN
- Tổng dài: 130mm
- Kích thước hộp số: 70x70mm
- Kích thước lỗ bắt ốc: 8mm
- Rãnh cavet: 7mm
- Khi lắp hộp số tốc độ giảm đi trong khoảng từ 5 -200 lần

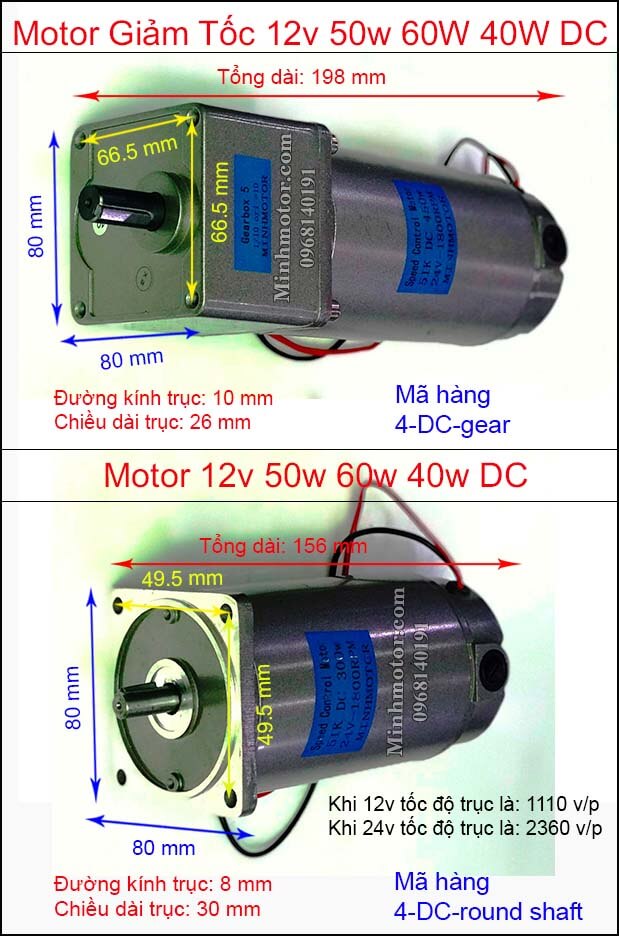

b. Motor 12v 50w liền hộp số ( động cơ giảm tốc 24v 50w điện DC 1 chiều)
- Đường kính trục: 10mm. Mã hàng: 4GN
- Chiều dài trục: 25mm
- Rãnh cavet: 4mm
- Kích thước hộp số: 80x80mm
- Kích thước lỗ bắt ốc: 6mm
- Nguồn điện 12v tốc độ motor khoảng 1100 vòng phút
- Nguồn điện 24v tốc độ motor khoảng 2350 vòng phút
- Ratio: 1/10 - 1/200
6. Cách chọn tốc độ trục ra, tỷ số truyền motor 12v 50w
a. Chọn tốc độ trục ra motor 12v 50w, với điện áp 12v, 1110 vòng
Tốc độ trục motor 12v 50w:
- Tốc độ trục ra là 111 vòng phút khi tỉ số truyền i = 10(vì 1110/10 = 111)
- Trục ra là 88.8 vòng phút khi tỉ số truyền i = 12.5
- Trục ra là 55.5 vòng phút khi tỉ số truyền i = 20
- Trục ra là 44.4 vòng phút khi tỉ số truyền i = 25
- Trục ra là 37 vòng phút khi tỉ số truyền i = 30
- Trục ra là 30.8 vòng phút khi tỉ số truyền i = 36
- Trục ra là 22.2 vòng phút khi tỉ số truyền i = 50
- Trục ra là 18.5 vòng phút khi tỉ số truyền i =60
7. Giá trung bình thị trường Việt Nam motor 12V 50W DC 1 chiều
Giá trung bình thị trường Việt Nam của motor DC 12V các cỡ (tham khảo, thay đổi theo thời điểm):
- Giá motor 12V 25W 2GN: giá từ 850.000 - 1.550.000 VND
- Giá motor 12V 40W 3GN: giá từ 950.000 - 1.600.000 VND
- Giá motor 12V 50W, 60W 4GN: giá từ 1.000.000 - 1.650.000 VND
- Giá motor 12V 90W 5GN: giá từ 1.300.000 - 1.880.000 VND
- Giá motor 12V 120W 5GN: giá từ 1.350.000 - 1.950.000 VND
- Giá motor 12V từ 140W 5GN: giá từ 1.550.000 - 2.110.000 VND
Lưu ý: Giá thay đổi theo tỉ giá USD
Trên đây là thông tin chi tiết về motor 12V 50W DC 1 chiều. Các mục dưới đây bổ sung thông số điện, bộ điều tốc phù hợp và câu hỏi thường gặp.
8. Thông số điện, nguồn và bộ điều tốc motor DC 50W 12V, 24V
| Thông số | Bản 12V DC | Bản 24V DC |
| Dòng định mức | khoảng 6 – 6,5 A | khoảng 3 – 3,3 A |
| Dòng khởi động | khoảng 18 – 25 A (rất ngắn) | khoảng 9 – 12 A |
| Tốc độ motor | khoảng 1100 vòng/phút | khoảng 2350 vòng/phút |
| Mô-men trục motor | khoảng 0,43 Nm | khoảng 0,2 Nm |
| Nguồn tổ ong gợi ý | 12V từ 10 A | 24V từ 5 – 6 A |
| Bộ điều khiển phù hợp | Bộ điều tốc DC PWM 12V từ 10 – 15 A | Bộ điều tốc DC PWM 24V từ 10 A |
| Cầu chì / dây dẫn | khoảng 10 A / dây 1,5 – 2,5 mm² | khoảng 5 A / dây 1 – 1,5 mm² |
Mô-men trục ra tính theo motor 12V 50W (hiệu suất hộp khoảng 73 – 85%):
| Tỉ số truyền | Tốc độ ra ở 12V (vòng/phút) | Tốc độ ra ở 24V (vòng/phút) | Mô-men ở 12V (Nm) |
| 10 | 111 | 235 | khoảng 3,7 |
| 12,5 | 89 | 188 | khoảng 4,5 |
| 20 | 55 | 118 | khoảng 6,9 |
| 36 | 31 | 65 | khoảng 12 |
| 60 | 18,5 | 39 | khoảng 19 |
- Trục 8 mm và 10 mm có giới hạn mô-men khác nhau, xem nhãn hộp.
- Motor DC chỉnh tốc bằng bộ điều tốc DC, không dùng biến tần.
- Bản 24V: tốc độ gấp khoảng 2 lần, mô-men khoảng một nửa.
- Sụt áp trên dây dài làm motor yếu, tốc độ giảm.
9. Câu hỏi thường gặp về motor 12V 50W DC
- Chọn 3GN hay 4GN? Máy chật chọn hộp 70 mm. Cần trục 10 mm, tải lớn chọn hộp 80 mm.
- Tỉ số 12,5 và 36 dùng khi nào? 12,5 cho khoảng 89 vòng/phút. 36 cho khoảng 31 vòng/phút.
- Bàn xoay trưng bày nên chọn tỉ số nào? Chọn tỉ số 100 – 200. Tốc độ ra khoảng 5 – 10 vòng/phút.
- Cần nguồn 12V bao nhiêu ampe? Tối thiểu 10 A. Nguồn nhỏ làm motor khó khởi động.
- Dòng định mức khoảng bao nhiêu? Bản 12V khoảng 6 – 6,5 A. Bản 24V khoảng 3 A.
- Kiểm tra khi nhận? Tem đúng 50W, đúng điện áp. Chạy thử êm, không rít.
- Có loại không chổi than? Có, gọi là motor BLDC. Cần driver riêng.
- Dây nối dài 10 m dùng cỡ nào? Bản 12V dùng dây 2,5 mm². Dây nhỏ sụt áp nhiều.
- Cầu chì bao nhiêu? Bản 12V khoảng 10 A. Bản 24V khoảng 5 A.
- Đấu chiều quay thế nào? Dương vào dây đỏ cho chiều thuận. Đổi cực để quay ngược.
- Có cần công tắc hành trình? Cửa, rèm cần công tắc hành trình. Tránh motor kẹt cuối hành trình.
- Lắp bộ điều tốc ở đâu? Nơi khô, thoáng. Tản nhiệt của bộ không bị che.
- Bắt ốc mặt bích cỡ nào? Hộp 80 mm dùng ốc 6 mm. Siết đều bốn ốc.
- Chạy thử thế nào? Vặn điều tốc từ thấp lên cao. Kiểm tra chiều quay trước khi gắn tải.
- Nguồn 220V phía trước cần gì? Aptomat nhỏ 2 – 6 A. Vỏ nguồn nối tiếp địa.
- Kiểm tra chổi than lúc nào? Khoảng 1000 – 2000 giờ chạy. Chổi ngắn thì thay cặp.
- Dòng tăng dần là sao? Tải nặng thêm hoặc hộp số khô mỡ.
- Motor có mùi khét? Dừng ngay, kiểm tra kẹt tải. Đo lại cuộn dây.
- Tốc độ không đều là sao? Chổi than tiếp xúc kém hoặc nguồn yếu.
- Hộp số cần làm gì? Nghe tiếng răng. Bổ sung mỡ nếu khô.
- Đầu cos dây cần xem? Siết lại. Cos ôxy hóa thì thay mới.
- Cổ góp bẩn xử lý sao? Lau bằng giẻ khô sạch. Không bôi dầu mỡ vào cổ góp.
- Bộ điều tốc nóng bất thường? Dòng sát giới hạn bộ. Chọn bộ dòng lớn hơn.
- Trục ra rơ là sao? Bạc trục hộp số mòn. Thay sớm tránh gãy răng.
- Pin mặt trời, ắc quy cần xem gì? Đo áp khi đang tải. Dưới 11V cần sạc.
- "50W thì kéo được mọi bàn xoay". Tải nặng lệch tâm làm motor quá dòng.
- "Không cần công tắc hành trình". Motor kẹt cuối hành trình sẽ cháy.
- "Điều tốc 5 A cũng được". Dòng khởi động lớn làm cháy điều tốc.
- "Đổi điện áp tùy ý". Motor 12V cấp 24V sẽ quá dòng, cháy.
- "Đảo chiều tức thì không sao". Dòng tăng vọt, bánh răng chịu sốc.
- "Bỏ cầu chì cho gọn". Ngắn mạch nguồn dễ gây cháy dây.
- "Biến tần chỉnh được motor DC". Cần bộ điều tốc DC.
