Motor DC 12v 24v 450w

8.218 reviews

Motor 450w còn gọi là motor 24v 450w, motor DC 450w hay motor 1 chiều 450w

1) Thông số kỹ thuật motor 12v 450w DC 24v

Ký hiệu để chọn mua motor DC: 5 DC 450w 24 GU 18 – 25K. Quý vị có thể hiểu như sau:

  • 450w: công suất
  • 5: là mã số 2 của motor giảm tốc DC 450w 12v 24v
  • DC: dòng điện 1 chiều
  • 25K: tỉ số truyền, số lần giảm tốc độ, ratio
  • 24 = 24v = 24vdc = hiệu điện thế
  • 18: viết tắt của 1800 vòng/phút

2) Phân loại motor 12v 450w 24v DC

a) Motor 12v 450w 24v DC trục thẳng

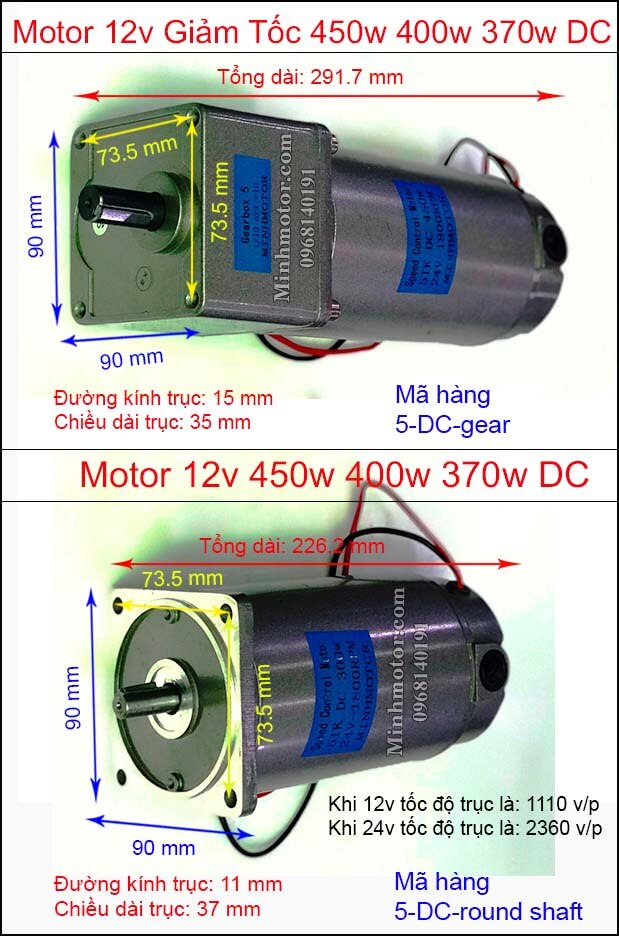

Motor 12v 450w có thông số như hình (1) và (2) sau đây:

  • Đường kính trục motor: 11 mm
  • Kích thước mặt vuông motor: 90x90mm
  • Tốc độ trục ra của motor khi:
    • Nối nguồn điện 12v: tốc độ vòng ra ~1100 vòng/phút
    • Nối nguồn điện 24v: tốc độ vòng ra ~2350 vòng/phút
  • Mã hàng: 5DC450-12GU (12v), 5DC450-24GU
  • Đường kính trục khi gắn hộp số GN5: 15 mm (Hình 3, 4)

Motor 12v 450w 24v DC trục thẳng

b) Motor 12v 450w 24v DC trục vuông góc

i) Motor DC 450w trục vuông góc cốt dương

  • Đường kính cốt trục: 15mm
  • Rãnh cavet: 5mm
  • Kích thước mặt hộp số: 90x90mm
  • Mã hàng hộp số: 5GN
  • Khi lắp hộp số tốc độ giảm đi trong khoảng từ 5 -200 lần

Motor DC 450w trục vuông góc cốt dương

ii) Motor DC 450w trục vuông cốt âm

  • Đường kính trục âm: 17mm
  • Rãnh cavet: 5 mm
  • Mã hàng hộp giảm tốc: 5GN

Motor DC 450w trục vuông cốt âm

c) Motor 24v 450w 12v DC trục vuông góc, NMRV30

  • Đường kính trục ra: 14mm
  • Lắp với hộp số chịu tải NMRV size 30
  • Tốc độ giảm từ 5 đến 200 lần (470 - 6 vòng/phút)

Motor 24v 450w 12v DC trục vuông góc, NMRV30

d) Motor 24v 450w 12v DC trục vuông góc, NMRV40

  • Đường kính trục ra: 18mm
  • Gắn với hộp số NMRV size 40

Motor 24v 450w 12v DC trục vuông góc, NMRV40

e) Motor DC 450w 24v 12v DC mặt bích

  • Đường kính cốt trục ra 18mm
  • Tốc độ giảm từ 5 -200 lần
  • Kích thước mặt bích: 60x130mm

Motor DC 450w 24v 12v DC mặt bích

3) Ứng dụng Motor 24v 450w 12v DC

Phục vụ cho nhiều ngành nghề và lĩnh vực như:

  • Thực phẩm: máy quay kẹo bông, nướng thịt, của các gánh hàng rong, máy quay kẹo kéo, kẹo mạch nha,...
  • Các thiết bị điện: máy hút bụi, quạt mini cầm tay, xe đạp điện,...
  • Các thiết bị đòi hỏi an toàn điện như đồ chơi của trẻ, vì hiệu điện thế nhỏ nên không giật điện.
  • Lĩnh vực quảng cáo, trưng bày sản phẩm, logo cửa hàng,...

4) Lựa chọn Motor DC 450w 12v, 24v giảm tốc

a) Chọn tốc độ trục ra motor DC 450w, với điện áp 12v, 1110 vòng

Tốc độ cốt trục motor 12v 450w:

  • Tốc độ trục ra là 111 vòng phút khi tỉ số truyền i = 10(vì 1110/10 = 111)
  • Trục ra là 55.5 vòng phút khi tỉ số truyền i = 20
  • Trục ra là 44.4 vòng phút khi tỉ số truyền i = 25
  • Trục ra là 37 vòng phút khi tỉ số truyền i = 30
  • Trục ra là 22.2 vòng phút khi tỉ số truyền i = 50
  • Trục ra là 18.5 vòng phút khi tỉ số truyền i = 60
  • Trục ra là 9.25 vòng phút khi tỉ số truyền i = 120
  • Trục ra là 7.4 vòng phút khi tỉ số truyền i = 150

b) Chọn tốc độ trục ra motor giảm tốc DC 450w 1 chiều với điện áp 24v, 2360 vòng

Tốc độ trục motor là:

  • Tốc độ trục ra là 236 vòng phút khi tỉ số truyền i = 10,(vì 2360/10 = 236), khi này lực momen khoảng 23.9 Nm
  • Trục ra là 118 vòng phút khi tỉ số truyền i = 20, momen 47.8 Nm
  • Trục ra là 94.4 vòng phút khi tỉ số truyền i = 25, momen 59.7 Nm
  • Trục ra là 78.7 vòng phút khi tỉ số truyền i = 30, momen 71.6 Nm
  • Trục ra là 47.2 vòng phút khi tỉ số truyền i = 50, momen 119 Nm
  • Trục ra là 39.3 vòng phút khi tỉ số truyền i = 60, momen 143 Nm
  • Trục ra là 19.67 vòng phút khi tỉ số truyền i = 120, momen 159 Nm
  • Trục ra là 15.73 vòng phút khi tỉ số truyền i = 150, momen 239 Nm
/ /
