Motor DC 12v 24v 30w

5.198 reviews

Motor 12v 30w còn gọi là motor 24v 30w, motor DC 30w hay motor 1 chiều 30w

1) Thông số motor 12v 30w 24v DC

Ký hiệu động cơ điện DC: 2 DC 30w 24 GU 18 – 20K. Được hiểu là:

  • 2: là mã số 2 của motor giảm tốc DC 30w 12v 24v
  • 18: viết tắt của 1800 vòng / phút
  • 24 = 24v = 24vdc = hiệu điện thế
  • 30w: công suất
  • 20K: ratio, tỉ số truyền, số lần giảm tốc độ
  • DC: dòng điện 1 chiều

Động cơ điện DC 30w khi đấu với điện áp 24v có dòng điện Ampe định mức là 2

2) Motor 24v 30w 12v DC

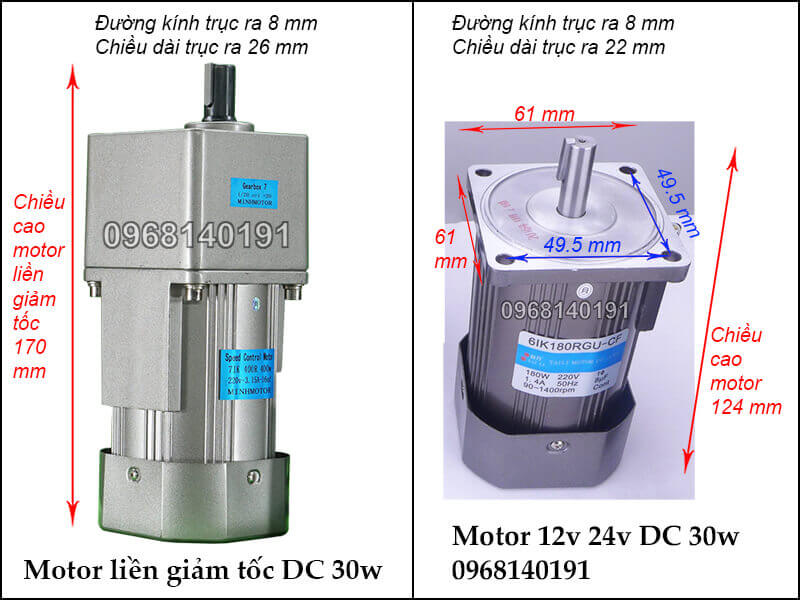

  • Đường kính trục: 8 mm (trục dẹp) (như hình 1)
  • Kích thước mặt vuông motor: 60x60 mm
  • Tốc độ trục ra:
    • Nguồn điện 12v: tốc độ trục ra ~1110 vòng/phút
    • Nguồn điện 24v: tốc độ trục ra ~2360 vòng/phút
  • Mã hàng: 2DC30-12GU, 2DC30-24GU
  • Đường kính cốt trục khi gắn hộp số GN2: 8 mm (Hình 3, 4)

3) Ứng dụng motor DC 30w 24v 12v

Ứng dụng trong thiết bị điện cần chuyển động trong quá trình công tác

  • Xe đạp điện, máy hút bụi ro bot, quạt mini cầm tay,...
  • Máy quay kẹo bông, nướng thịt, của các gánh hàng rong, máy quay kẹo mạch nha, kẹo kéo,...
  • Động cơ điện 30w 24vdc 12vdc còn được ứng dụng cho các thiết bị đòi hỏi an toàn điện như đồ chơi của trẻ nhỏ, do hiệu điện thế nhỏ nên không bị giật điện.

4) Lựa chọn motor DC 30w 24v 12v giảm tốc

a) Chọn tốc độ trục ra mô tơ DC 30w, với điện áp 12v, 1110 vòng

Tốc độ trục motor 12v 30w là:

  • Tốc độ trục ra là 222 vòng phút khi tỉ số truyền i = 5(vì 1110/5 = 222)
  • Tốc độ trục ra là 111 vòng phút khi tỉ số truyền i = 10
  • Tốc độ trục ra là 74 vòng phút khi tỉ số truyền i = 15
  • Tốc độ trục ra là 55.5 vòng phút khi tỉ số truyền i = 20
  • Tốc độ trục ra là 44.4 vòng phút khi tỉ số truyền i = 25
  • Tốc độ trục ra là 37 vòng phút khi tỉ số truyền i = 30
  • Tốc độ trục ra là 22.2 vòng phút khi tỉ số truyền i = 50
  • Tốc độ trục ra là 18.5 vòng phút khi tỉ số truyền i =60

b) Chọn tốc độ trục ra motor 1 chiều 30w DC với điện áp 24v, 2360 vòng

Tốc độ trục mô tơ là:

  • Tốc độ trục ra là 472 vòng phút khi tỉ số truyền i = 5,(vì 2360/5 = 472 ), khi này lực momen: 0.8 Nm
  • Tốc độ trục ra là 236 vòng phút khi tỉ số truyền i = 10, momen: 1.59 Nm
  • Tốc độ trục ra là 157.3 vòng phút khi tỉ số truyền i = 15, momen: 2.39 Nm
  • Tốc độ trục ra là 118 vòng phút khi tỉ số truyền i = 20, momen: 3.18 Nm
  • Tốc độ trục ra là 94.4 vòng phút khi tỉ số truyền i = 25, momen: 3.98 Nm
  • Tốc độ trục ra là 78.7 vòng phút khi tỉ số truyền i = 30, momen: 4.78 Nm
  • Tốc độ trục ra là 47.2 vòng phút khi tỉ số truyền i = 50, momen: 7.96 Nm
  • Tốc độ trục ra là 39.3 vòng phút khi tỉ số truyền i = 60, momem: 9.55 Nm
/ /
