Motor DC 12v 24v 15w

7.018 reviews

Motor 12v 15w còn gọi là motor 24v 15w, motor DC 15w hay motor 1 chiều 15w

1) Thông số motor 12v 15w 24v DC

Ký hiệu giúp quý khách chọn mua motor DC: 2 DC 15w 24 GN 18 – 10K. Có nghĩa như sau:

  • DC: dòng điện 1 chiều
  • 15w: công suất
  • 2: là mã số 2 của motor giảm tốc DC 15w 12v 24v
  • 10K: tỉ số truyền, số lần giảm tốc độ, ratio
  • 24 = 24v = 24vdc = hiệu điện thế
  • 12 = 12v = 12vdc = hiệu điện thế
  • 18: viết tắt của 1800 vòng/phút

Motor DC 15w khi đấu với điện áp 12v có dòng điện Ampe định mức: 2.5

Motor DC 15w khi đấu với điện áp 24v có dòng điện Ampe định mức: 1.25

2) Motor 24v 15w 12v DC

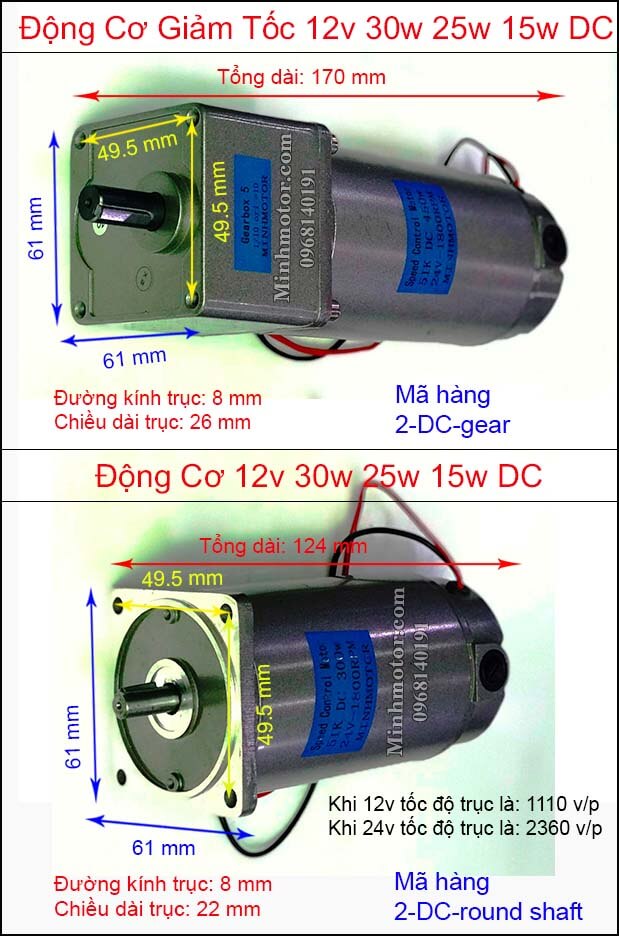

  • Đường kính trục: 8 mm (trục dẹp) (như hình 1)
  • Kích thước mặt vuông motor: 60x60 mm
  • Tốc độ vòng ra:
    • Dòng điện 12v: tốc độ trục ra ~1100 vòng/phút
    • Dòng điện 24v: tốc độ trục ra ~2350 vòng/phút
  • Mã hàng: 2DC15-12GU, 2DC15-24GU

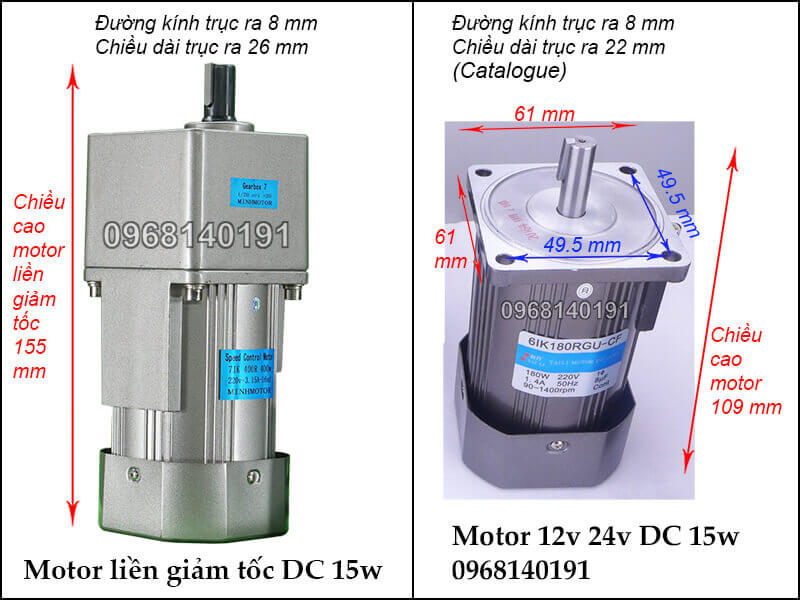

  • Đường kính cốt trục khi gắn hộp số GN2: 8 mm (Hình 3, 4)

3) Ứng dụng Motor 12v 15w 24v DC

Được dùng trong thiết bị điện cần di chuyển trong quá trình công tác

  • Máy hút bụi ro bo, xe đạp điện
  • Kẹo mạch nha, kẹo kéo, nướng thịt, của các gánh hàng rong, máy quay kẹo bông,…
  • Ngoài ra motor 15w 12vdc 24vdc còn được dùng cho các máy móc đòi hỏi an toàn điện như đồ chơi trẻ em, vì hiệu điện thế nhỏ nên không bị giật điện.
  • Thiết bị quảng cáo trưng bày sản phẩm cửa hàng,..

4) Lựa chọn Motor DC 15w 12v, 24v giảm tốc

a) Chọn tốc độ Cốt trục ra motor DC 15w, với điện áp 12v, 1110 vòng

Tốc độ Cốt trục motor 12v 15w là:

  • Tốc độ cốt trục ra là 111 vòng phút khi tỉ số truyền i = 10(vì 1110/10 = 111)
  • Cốt trục ra là 74 vòng phút khi tỉ số truyền i = 15
  • Cốt trục ra là 55.5 vòng phút khi tỉ số truyền i = 20
  • Cốt trục ra là 44.4 vòng phút khi tỉ số truyền i = 25
  • Cốt trục ra là 37 vòng phút khi tỉ số truyền i = 30
  • Cốt trục ra là 22.2 vòng phút khi tỉ số truyền i = 50
  • Cốt trục ra là 18.5 vòng phút khi tỉ số truyền i =60
  • Cốt trục ra là 14.8 vòng phút khi tỉ số truyền i =75

b) Chọn tốc độ Cốt trục ra motor DC 15w giảm tốc 1 chiều với điện áp 24v, 2360 vòng

Tốc độ Cốt trục motor 24v là:

  • Tốc độ cốt trục ra là 236 vòng phút khi tỉ số truyền i = 10,(vì 2360/10 = 236), khi này lực momen: 0.8 Nm
  • Cốt trục ra là 157.3 vòng phút khi tỉ số truyền i = 15, momen: 1.19 Nm
  • Cốt trục ra là 118 vòng phút khi tỉ số truyền i = 20, momen: 1.59 Nm
  • Cốt trục ra là 94.4 vòng phút khi tỉ số truyền i = 25, momen: 1.99 Nm
  • Cốt trục ra là 78.7 vòng phút khi tỉ số truyền i = 30, momen: 2.39 Nm
  • Cốt trục ra là 47.2 vòng phút khi tỉ số truyền i = 50, momen: 3.98 Nm
  • Cốt trục ra là 39.3 vòng phút khi tỉ số truyền i = 60, momen: 4.75 Nm
  • Cốt trục ra là 31.46 vòng phút khi tỉ số truyền i =75, momen: 5.97 Nm
/ /
