Motor 12V 120W DC (động cơ 12V 120W, motor 1 chiều 120W, motor DC 24V 120W) là động cơ điện một chiều nam châm vĩnh cửu có chổi than, chạy nguồn 12V hoặc 24V DC, công suất 120W, dòng định mức khoảng 13,3 A ở 12V và khoảng 6,5 – 7 A ở 24V. Motor có khung mã 4 (mặt hộp số 80 x 80 mm) và mã 5 (90 x 90 mm).
Ký hiệu thường gặp: 5 DC 120W 12 GU 18 – 60K: mã khung 5, điện áp 12V, tốc độ khoảng 1800 vòng/phút, tỉ số truyền 1/60. Motor 12V 120W có bản trục thẳng, liền hộp số trục 10 – 15 mm, trục vuông góc RH/RA, mặt bích và bản gắn hộp trục vít NMRV 30, NMRV 40.
Mục lục
1. Thông số kỹ thuật motor 12v 120w DC
Motor DC có kí hiệu DC: 5 DC 120w 12 GU 18 – 60K. Được hiểu như sau:
- 12 = điện áp 12V (bản 24V ghi 24)
- 5: cỡ khung mã 5 (mặt hộp số 90 x 90 mm)
- 120w: công suất
- DC: dòng điện 1 chiều
- 18: viết tắt của 1800 vòng / phút
- 60K: tỉ số truyền, số lần giảm tốc độ, ratio
Khi đấu với điện áp 12v, Motor 12v DC 120w có dòng Ampe định mức: 13.3
2. Phân loại motor 12v 120w 24V DC

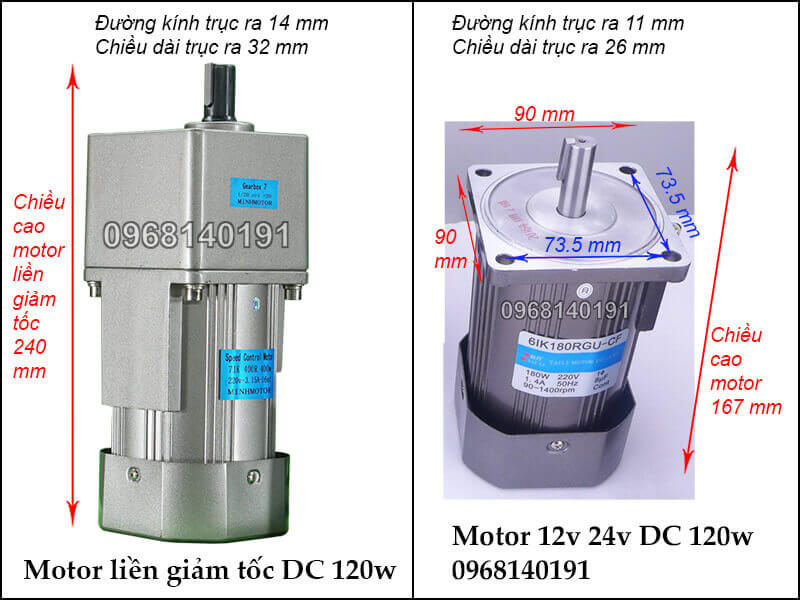

a. Motor 12v 120w liền hộp số ( động cơ giảm tốc 24v 120w điện DC 1 chiều) mã 5
- Đường kính trục: 15mm. Mã hàng: 5GN
- Rãnh cavet: 5mm
- Tổng dài: 291.5mm
- Kích thước hộp số: 90x90mm
- Kích thước lỗ bắt ốc: 8mm
b. Motor 12v 120w ( động cơ 24v 120w điện DC 1 chiều)
- Đường kính trục: 11mm. Mã hàng: 5GN
- Tổng dài: 155mm
- Kích thước hộp số: 90x90mm
- Kích thước lỗ bắt ốc: 12mm
- Rãnh cavet: 4mm
c. Motor 12v 120w liền hộp số ( động cơ giảm tốc 24v 120w điện DC 1 chiều) mã 4
- Đường kính trục: 10mm. Mã hàng: 4GN
- Chiều dài trục: 25mm
- Rãnh cavet: 4mm
- Tổng dài: 210mm
- Kích thước hộp số: 80x80mm
- Kích thước lỗ bắt ốc: 6mm
d. Motor 12v 120w 24v trục vuông góc
d1) Motor 120w 24v trục vuông góc cốt dương
- Đường kính trục ra dương: 12mm
- Rãnh cavet: 4mm
- Kích thước mặt hộp số: 80x80mm
- Đường kính lỗ: 7mm
- Tổng dài: 263.5mm
- Mã hàng hộp số: 4GN
d2) Motor 12v 120w trục vuông cốt âm
- Đường kính trục âm: 15mm
- Rãnh cavet: 5 mm
- Mã hàng giảm tốc: 4GN
- Kích thước mặt hộp số: 80x80mm
- Đường kính lỗ: 7mm
- Tổng dài: 263.5mm
e. Động cơ 12v 120w trục vuông góc, NMRV40
e1) Motor trục vuông góc 12v 120w 24v lắp NMRV size 40 cốt dương
- Đường kính cốt ra: 18mm. Rãnh cavet: 6mm
- Đường kính cốt vào: 11mm. Rãnh cavet: 4mm
- Gắn với NMRV size 40
- Tổng dài: 264.5mm
- Chiều dài trục dương: 40mm
e2) Motor trục vuông góc 12v 120w 24v lắp NMRV size 40 cốt âm
- Đường kính trục ra: 18mm. Rãnh cavet: 6mm
- Đường kính cốt vào: 11mm. Rãnh cavet: 4mm
- Lắp với NMRV size 40 âm
- Tổng dài: 264.5mm
f. Động cơ 12v 120w 24v trục vuông góc, NMRV30
f1) Motor 12v 120w 24v trục vuông góc NMRV size 30 cốt dương
- Đường kính trục ra: 14mm. Rãnh cavet: 5mm
- Chiều dài trục dương: 30mm
- Lắp với hộp số bánh vít NMRV size 30
- Tốc độ giảm từ 3 đến 200 lần (783 - 6 vòng/phút)
- Kích thước mặt hộp số: 90x90mm
- Tổng dài: 243.5mm
f2) Motor 12v 120w 24v trục vuông góc NMRV size 30 cốt âm
- Đường kính trục ra: 14mm. Rãnh cavet: 5mm
- Lắp với hộp số bánh vít NMRV size 30
- Tốc độ giảm từ 3 đến 200 lần (783 - 6 vòng/phút)
- Kích thước mặt hộp số: 90x90mm
- Tổng dài: 243.5mm
g. Động cơ 12v 120w điện 1 chiều mặt bích
- Đường kính trục ra 15mm. Cavet: 5mm
- Tốc độ giảm từ 3 -200 lần
- Tổng dài: 243mm
- Nguồn điện 12v tốc độ motor khoảng 1100 vòng phút
- Nguồn điện 24v tốc độ motor khoảng 2350 vòng phút
3. Cách chọn tỷ số truyền, tốc độ trục ra motor 12v 120w giảm tốc
Chọn tốc độ trục ra motor 12v 120w, với điện áp 12v, 1110 vòng
Tốc độ cốt trục motor 12v:
- Tốc độ trục ra là 111 vòng phút khi tỉ số truyền i = 10(vì 1110/10 = 111)
- Trục ra là 55.5 vòng phút khi tỉ số truyền i = 20
- Trục ra là 44.4 vòng phút khi tỉ số truyền i = 25
- Trục ra là 37 vòng phút khi tỉ số truyền i = 30
- Trục ra là 22.2 vòng phút khi tỉ số truyền i = 50
- Trục ra là 18.5 vòng phút khi tỉ số truyền i = 60
- Trục ra là 11.1 vòng phút khi tỉ số truyền i = 100
- Trục ra là 7.4 vòng phút khi tỉ số truyền i = 150
