Motor giảm tốc có thắng 3HP 2.2kW, motor 3 pha 380V 4 cực khung 100, dòng khoảng 5,1 A, phanh điện từ đuôi motor, ghép GHEJ/GV trục 40–50 mm, WPDA size 120 trục 45 mm, NMRV 90, hộp K.
Motor giảm tốc có thắng 3HP 2.2kW (động cơ giảm tốc có phanh 3 ngựa) là cụm motor điện 3 pha 380V 2.2kW 4 cực khung 100 có phanh điện từ ở đuôi motor, lắp liền hộp giảm tốc. Dòng định mức khoảng 5,0–5,1 A ở 380V, mô-men trục motor khoảng 15 Nm; với tỉ số 1/5 đến 1/100, trục ra quay khoảng 280 đến 14 vòng/phút, mô-men tính theo motor từ khoảng 68 Nm đến hơn 1.300 Nm.
Động cơ giảm tốc có thắng 2.2kW thường ghép hộp bánh răng GHEJ/GV trục 40 hoặc 50 mm, hộp trục vít WPDA/WPDS size 120 trục 45 mm, NMRV 90, mặt bích cốt âm 35 mm và hộp bánh răng côn K, dùng cho tời nâng, cầu trục nhỏ, băng tải dốc và cửa cổng nặng.
1. Thông số kỹ thuật động cơ giảm tốc có thắng 3hp 2.2kw
Điện áp nguồn motor: 3 pha 380V 50Hz
Điện áp cuộn phanh (sau bộ chỉnh lưu): khoảng 60 – 130 VDC, xem tem phanh
Đường kính bộ phanh đuôi của động cơ: từ 73 mm tới 497 mm (ứng với công suất từ 0.37kw tới 90kw)
Motor 3 pha 3HP 2.2kw có thắng thường được lắp với motor giảm tốc gắn phanh GH, GV tải trung, motor hộp số WP size 120, hộp số giảm tốc NMRV size 90, hộp số R, RF, K, KF tải nặng
Thông số điện và phanh motor giảm tốc có thắng 3HP 2.2kW
Thông số
Motor giảm tốc có thắng 2.2kW (3HP)
Điện áp motor
3 pha 380V (đấu sao) / 220V (đấu tam giác)
Dòng định mức ở 380V
khoảng 5,0 – 5,1 A
Dòng định mức ở 220V
khoảng 8,7 – 8,9 A
Tốc độ motor 4 cực
khoảng 1420 vòng/phút
Mô-men trục motor
khoảng 15 Nm
Nguồn cuộn phanh
điện một chiều qua bộ chỉnh lưu, thường khoảng 99 VDC (cấp 220VAC) hoặc 170 VDC (cấp 380VAC), xem tem phanh
2. Phân loại động cơ giảm tốc có thắng 3hp 2.2kw
a. Motor hộp số GHEJ 3HP 2.2 kw thắng từ

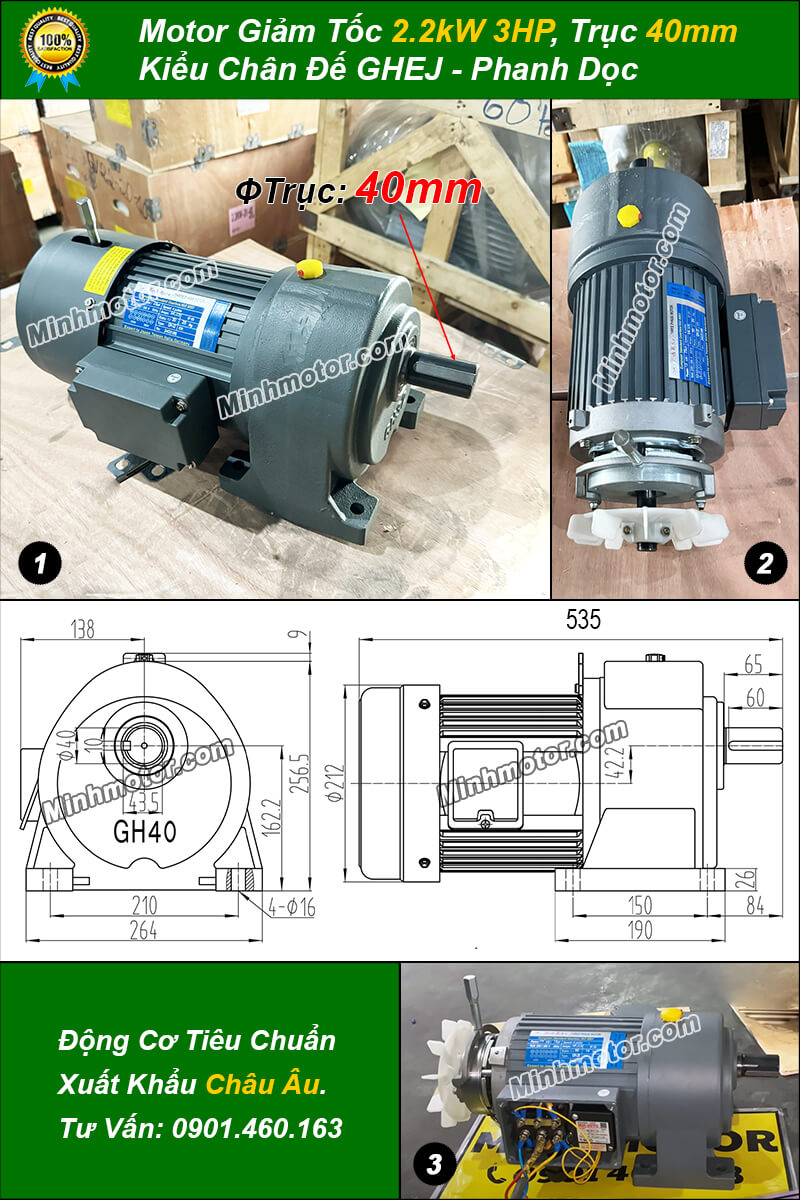

b. Loại 1: Động cơ giảm tốc có thắng 2.2kw 3Hp trục 40
Độ dài: 535 mm
Độ cao: 266 mm
Chiều rộng chân đế ngang trục: 264 mm
Khoảng cách tâm lỗ đế ngang trục: 210 mm
Khoảng cách tâm lỗ đế dọc trục: 150 mm
Độ dài chân đế dọc trục: 190 mm
Đường kính trục: 40 mm, chiều dài trục: 65 mm
Tốc độ và mô-men trục ra theo tỉ số truyền (motor 4 cực, hộp bánh răng hiệu suất khoảng 90%):
Tỉ số truyền
Tốc độ trục ra (vòng/phút)
Mô-men trục ra (Nm)
Trục ra thường dùng (theo bảng kích thước)
1/5
280
68
GHEJ trục 40 mm
1/10
140
135
GHEJ trục 40 mm
1/15
93
203
GHEJ trục 40 mm
1/20
70
270
GHEJ trục 40 – 50 mm
1/30
47
405
GHEJ trục 50 mm
1/40
35
540
GHEJ trục 50 mm
1/50
28
675
GHEJ trục 50 mm
1/60
23
810
xem nhãn hộp
1/100
14
1.351
xem nhãn hộp
Mô-men là số tính theo motor 2.2kW, khoảng.
Cột trục ra chỉ để tham khảo cỡ; mô-men cho phép xem nhãn/catalog.
WPDA size 120 trục 45 mm hiệu suất thấp hơn hộp bánh răng.
Motor 6 cực: tốc độ trục ra khoảng 2/3 số trong bảng.

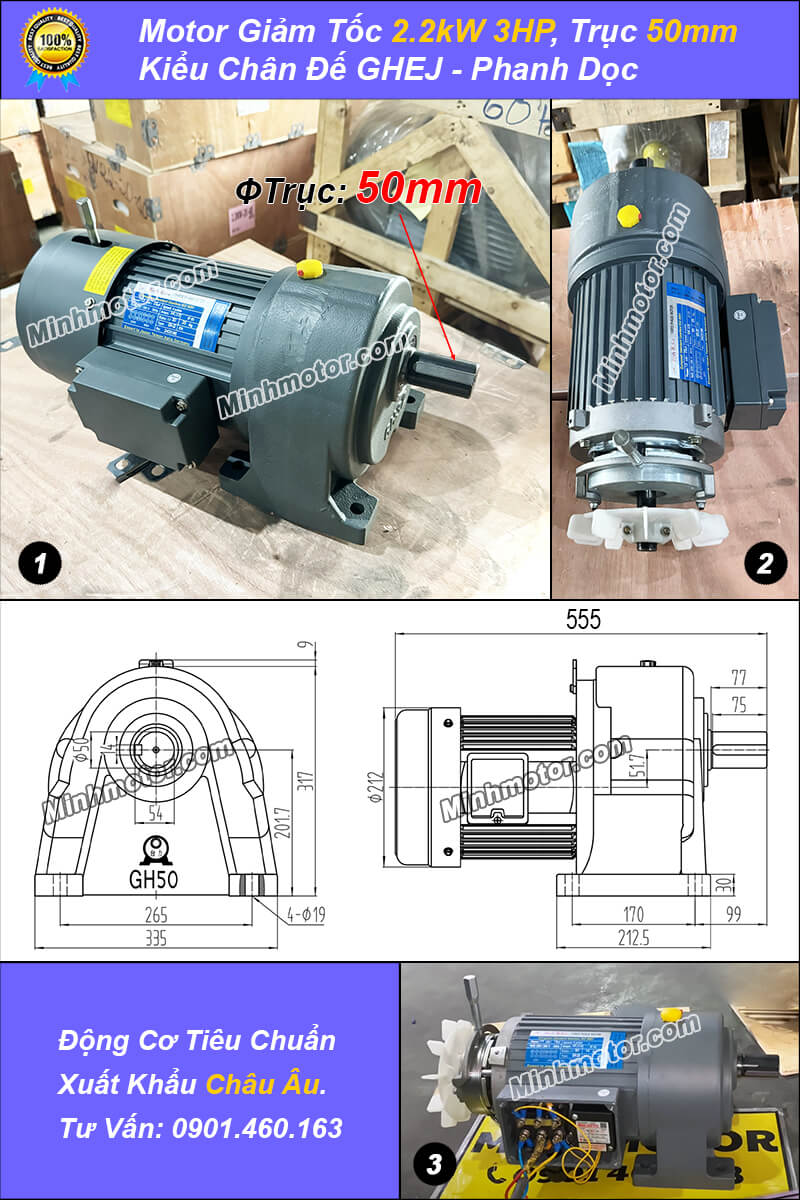

c. Loại 2: Động cơ giảm tốc có thắng 2.2kw 3Hp trục 50
Độ dài: 555 mm
Độ cao: 317mm
Chiều rộng chân đế ngang trục: 335 mm
Khoảng cách tâm lỗ đế ngang trục: 265 mm
Khoảng cách tâm lỗ đế dọc trục: 170 mm
Độ dài chân đế dọc trục: 212 mm
Đường kính trục: 50 mm, chiều dài trục: 77 mm
d. Hộp giảm tốc chân đế GHM ghép motor 3HP 2.2kw phanh đuôi
Đường kính trục: 40, 50 mm
Tổng chiều dài H: phi 40 = 702 mm, phi 50 = 745.5 mm
Tổng cao của hộp số GHM: phi 40 = 266 mm, phi 50 = 324 mm
Đường kính mặt bích: 250 mm
Bản rộng chân đế K: phi 40 = 264 mm, phi 50 = 335 mm
Khoảng cách tâm lỗ đế ngang trục: phi 40 = 210 mm, phi 50 = 265 mm
Khoảng cách tâm lỗ đế dọc trục: phi 40 = 150 mm, phi 50 = 170 mm
Độ dài chân đế dọc trục: phi 40 = 190 mm, phi 50 = 212 mm
e. Động cơ giảm tốc trục vít 3HP 2.2kw WP có thắng
Động cơ giảm tốc có thắng 2.2kw 3hp gắn hộp số WPDA size 120
Tổng cao: 430 mm
Tổng dài: 726 mm
Đường kính ngoài mặt bích motor F: 250 mm
Đường kính trục ra: 45 mm
Rãnh cavet: 12 mm
f. Hộp giảm tốc liền motor phanh 3hp 2.2kw size 120
Tổng dài motor có phanh + giảm tốc: 718 mm
Tổng chiều cao: 480 mm
Tổng chiều ngang: 315 mm
Khoảng cách tâm 2 lỗ đế: 180 mm
Đường kính trục: 45 mm
Chiều dài trục: 85 mm
Dòng điện ampe định mức: 5.1 (A)
g. Motor giảm tốc mặt bích cốt âm có phanh 3HP 2.2kw
Tổng dài: 617.5 mm
Tổng cao: 350 mm
Đường kính trục âm = 35 mm = đường kính trục dương
Chiều dài trục dương; 80 mm
Đường kính bích của động cơ: 250 mm
Chiều dài tổng H + G + Motor – trục
h. Hộp giảm tốc bánh răng côn K liền motor phanh 3HP 2.2kw
Có 2 lựa chọn gồm:
Hộp giảm tốc cốt âm bánh răng côn K liền motor phanh 3HP 2.2kw
Hộp giảm tốc cốt dương bánh răng côn K liền motor phanh 3HP 2.2kw
3. Ứng dụng động cơ giảm tốc có thắng 3HP 2.2kW
a) Máy lật phôi hàn (positioner) 3 tấn dùng động cơ giảm tốc có thắng 3HP 2.2kW
Xưởng kết cấu thép hàn khung gầm, bồn: máy lật phôi tải 3 tấn, trọng tâm phôi lệch trục lật ~0,35 m. Trục lật dẫn bằng động cơ giảm tốc có thắng 2.2kW GH tỉ số 1/100 → bánh răng hở 1:12, bàn lật ~1,2 v/p.
Cỗ máy vận hành thế nào:
Cẩu phôi lên bàn, kẹp chặt.
Bấm nghiêng: phanh nhả, bàn lật 0–135° trong ~19 s.
Đến góc hàn thuận (mối hàn nằm ngang): dừng, phanh giữ; thợ hàn làm việc.
Lật tiếp hoặc trả về 0° để dỡ phôi.
Vì sao máy này cần motor giảm tốc có phanh:
Phôi lệch tâm luôn có mô-men lật ~11.500 Nm; bánh răng hở + GH không tự hãm, bàn tự rơi khi motor dừng.
Thợ hàn đứng sát bàn: mất điện mà bàn lật tự do là tai nạn.
Phanh ~30 Nm × tỉ số tổng 1/1200 giữ được ~30.000 Nm trên trục lật, gấp ~2,6 lần mô-men lật.
Tính chọn tỉ số truyền, mô-men cho máy lật phôi hàn 3 tấn:
Hạng mục
Máy cần
Motor giảm tốc có thắng 2.2kW đáp ứng
Mô-men lật (phôi 3 t lệch 0,35 m + bàn 600 kg)
~11.500 Nm
GH 1/100 + bánh răng 1:12: ~15.400 Nm (SF ~1,34)
Tải gối đỡ trục lật
~36 kN
Gối UCP/ổ côn chịu ~45 kN
Tốc độ lật
1–1,5 v/p
~1,2 v/p
Công suất
~1,65 kW
2.2kW
Vì sao chọn 2.2kW, không chọn cỡ khác:
1.5kW tỉ số 1/100 + 1:12 chỉ ~10.500 Nm, thấp hơn mô-men lật.
3kW dư, bánh răng hở module nhỏ dễ mẻ răng khi phôi va đập.
Tỉ số GH 1/100 giữ mô-men lớn, bánh răng hở 1:12 dễ gia công, rẻ hơn hộp tỉ số 1/1200.
Chọn motor giảm tốc phanh 2.2kW cho bền:
Đặt điểm nối mát hàn qua chổi than ở trục lật; dòng hàn chạy qua ổ bi và hộp số làm rỗ bánh răng.
Phanh dùng cho giữ tĩnh: kiểm tra giữ tải mỗi tuần.
Thêm chốt khóa cơ khí ở góc 0° và 90°.
Bánh răng hở bôi mỡ graphite, che chắn xỉ hàn.
b) Các ứng dụng khác của động cơ giảm tốc có thắng 3HP 2.2kW
Tời nâng vật liệu công trình, tời kéo hàng lên sàn dùng motor giảm tốc có thắng 3HP.
Cầu trục nhỏ, xe con chạy ray, palang dầm đơn trong xưởng cơ khí.
Phanh điện từ lắp đuôi motor, đóng lại ngay khi mất điện
Điều chỉnh tốc độ được khi dùng biến tần (phanh cấp nguồn riêng)
Cuộn phanh chỉ tốn thêm vài chục W, điện năng tương đương motor cùng công suất
Độ bền cao khi chọn đúng tải và chỉnh phanh định kỳ
5. Câu hỏi thường gặp về motor giảm tốc có thắng 3HP 2.2kW
a) Cho người sắp mua, khảo giá motor giảm tốc có thắng 3HP 2.2kW
Motor giảm tốc có thắng 2.2kW hợp với máy nào? Tời kéo xe goòng, xe chuyển phôi trên ray, cửa cuốn công nghiệp lớn, băng tải dốc đầy hàng, bàn nâng thủy lực thay bằng xích. Máy cần dừng chính xác và giữ tải.
Thắng motor giảm tốc 2.2kW giữ được bao nhiêu Nm? Khoảng 30 Nm ở trục motor khung 100, gấp ~ 2 lần mô-men định mức motor 2.2kW 4 cực (~ 14.5 Nm).
GHEJ và GV bản 2.2kW có thắng khác nhau chỗ nào? GHEJ chân đế trục ra ngang, đặt trên bệ. GV mặt bích, bắt vào thành máy. Trục ra 40–50 mm, tỉ số, motor, thắng giống nhau.
WPDA 120 trục 45 mm ghép motor có thắng 2.2kW cho mô-men bao nhiêu? Tỉ số 1/30 ra ~ 420–450 Nm, tỉ số 1/60 ra ~ 520–600 Nm. Hiệu suất trục vít giảm từ ~ 70% xuống ~ 50% khi tỉ số tăng.
NMRV 90 có hợp motor giảm tốc có thắng 3HP không? Hợp ở tỉ số 1/7.5–1/30. Mô-men cho phép NMRV 90 ~ 300–450 Nm theo tỉ số. Tỉ số 1/40 trở lên, mô-men ra vượt giới hạn bánh vít khi chạy đủ tải 2.2kW.
Hộp K ghép motor có thắng 2.2kW có lợi gì? Hiệu suất bánh răng côn ~ 94–96%, trục ra vuông góc, cốt âm lồng trục máy. Mô-men ra cao hơn bản trục vít cùng tỉ số ~ 1.5–1.8 lần.
b) Cho người mới mua motor giảm tốc có thắng 3HP 2.2kW, cần dùng cho đúng
Dòng định mức motor giảm tốc có thắng 2.2kW bao nhiêu? Khoảng 5.1 A ở 380V đấu sao. Aptomat 10 A, rơ le nhiệt chỉnh 5.0–5.6 A.
Đấu thắng motor giảm tốc 2.2kW cho tời kéo thế nào cho an toàn? Ngắt phía DC sau chỉnh lưu qua tiếp điểm phụ contactor. Phanh ăn trong ~ 0.05 giây, xe goòng không trôi khi dừng trên ray dốc.
Lắp motor giảm tốc có thắng 3HP ngoài trời được không? Được với vỏ IP55, có mái che mưa trực tiếp vào nắp quạt. Nước vào khoang phanh làm má phanh rỉ dính đĩa.
Động cơ giảm tốc có thắng 3hp 2.2kw dùng biến tần bao nhiêu kW? Biến tần 2.2kW; tời, cầu trục chọn 3kW kèm điện trở xả. Cuộn phanh cấp nguồn riêng, không lấy từ ngõ ra biến tần.
c) Cho người đã dùng motor giảm tốc có thắng 3HP 2.2kW, cần bảo trì
Khe hở thắng motor giảm tốc 2.2kW khung 100 bao nhiêu? Khoảng 0.35–0.6 mm. Kiểm tra mỗi 3 tháng với máy dừng trên 50 lần/giờ.
Dầu hộp WPDA 120 ghép motor có thắng 2.2kW cần bao nhiêu? Khoảng 1.5–2.0 lít dầu trục vít VG320–VG460, châm tới mắt thăm. Thay mỗi 2500–3000 giờ.
Đĩa phanh motor giảm tốc có thắng 3HP bị rỉ sau thời gian dừng máy thì làm gì? Mở nắp quạt, nhả tay phanh, đánh sạch rỉ bằng giấy nhám mịn. Chạy thử 10–20 lần dừng để má phanh rà lại.
d) Cho người dùng motor giảm tốc có thắng 3HP 2.2kW mắc lỗi, cần cách sửa
Motor giảm tốc có thắng 2.2kW nhảy rơ le nhiệt khi khởi động là sao? Phanh chưa nhả, motor kéo cả phanh. Kiểm tra cuộn phanh có điện và hút được, thay chỉnh lưu hoặc cuộn phanh nếu hỏng.
Xe goòng dùng motor giảm tốc có thắng 2.2kW dừng bị trượt là lỗi gì? Má phanh mòn hoặc dính dầu từ phớt motor. Thay phớt phía đuôi motor, lau sạch và thay má phanh.
Cuộn thắng motor giảm tốc 3HP bị cháy là do đâu? Cấp sai điện áp vào chỉnh lưu hoặc lấy nguồn từ biến tần. Thay cuộn đúng điện áp, cấp nguồn phanh 220V lấy từ lưới.
