Động Cơ Giảm Tốc Có Thắng 2Hp 1.5kw

8.850 reviews

Động cơ giảm tốc có thắng 2HP 1.5kW, motor 3 pha 380V 4 cực, dòng khoảng 3,7 A, phanh điện từ đuôi motor, ghép hộp GH/GV trục 32–40 mm, WPDA size 80/100, mặt bích cốt âm 28 mm, tỉ số 1/5–1/100.

Động cơ giảm tốc có thắng 2HP 1.5kW (motor giảm tốc có phanh 2 ngựa) là cụm motor điện 3 pha 380V 1.5kW 4 cực có phanh điện từ ở đuôi motor, lắp liền hộp giảm tốc. Phanh nhả khi cuộn hút được cấp điện một chiều qua bộ chỉnh lưu và đóng bằng lò xo khi mất điện. Dòng định mức khoảng 3,6–3,7 A ở 380V, mô-men trục motor khoảng 10 Nm, tốc độ trục ra khoảng 280 đến 14 vòng/phút với tỉ số 1/5 đến 1/100.

Motor giảm tốc có thắng 1.5kW thường ghép hộp bánh răng GH/GV trục 32 hoặc 40 mm, hộp trục vít WPDA/WPDS size 80 (trục 32 mm) và size 100 (trục 38 mm), mặt bích cốt âm 28 mm, hộp bánh răng côn K, dùng cho tời, băng tải dốc, cửa cổng nặng.

Mục lục

1. Thông số kỹ thuật motor giảm tốc có thắng 2hp 1.5kw

  • Hiệu điện thế phanh động cơ giảm tốc 2hp 1.5kw: 380v 50hz
  • Điện áp cuộn phanh (sau bộ chỉnh lưu): khoảng 65 – 115 VDC, xem tem phanh
  • Đường kính bộ phanh đuôi của động cơ: từ 72 mm tới 499 mm (ứng với công suất từ 0.37kw tới 7.5kw)

Motor 3 pha 2HP 1.5kw có thắng thường được lắp với hộp số giảm tốc NMRV size 75, hộp số R, RF, K, KF tải nặng, motor giảm tốc gắn phanh GH, GV tải trung, hộp số WP size 100

Thông số điện và phanh động cơ giảm tốc có thắng 2HP 1.5kW

Thông sốMotor giảm tốc có thắng 1.5kW (2HP)
Điện áp motor3 pha 380V (đấu sao) / 220V (đấu tam giác)
Dòng định mức ở 380Vkhoảng 3,6 – 3,7 A
Dòng định mức ở 220Vkhoảng 6,2 – 6,4 A
Tốc độ motor 4 cựckhoảng 1400 vòng/phút
Mô-men trục motorkhoảng 10 Nm
Nguồn cuộn phanhđiện một chiều qua bộ chỉnh lưu, thường khoảng 99 VDC (cấp 220VAC) hoặc 170 VDC (cấp 380VAC), xem tem phanh

2. Phân loại motor giảm tốc có thắng 2hp 1.5kw

a. Motor hộp số GH 2Hp 1.5kw thắng từ

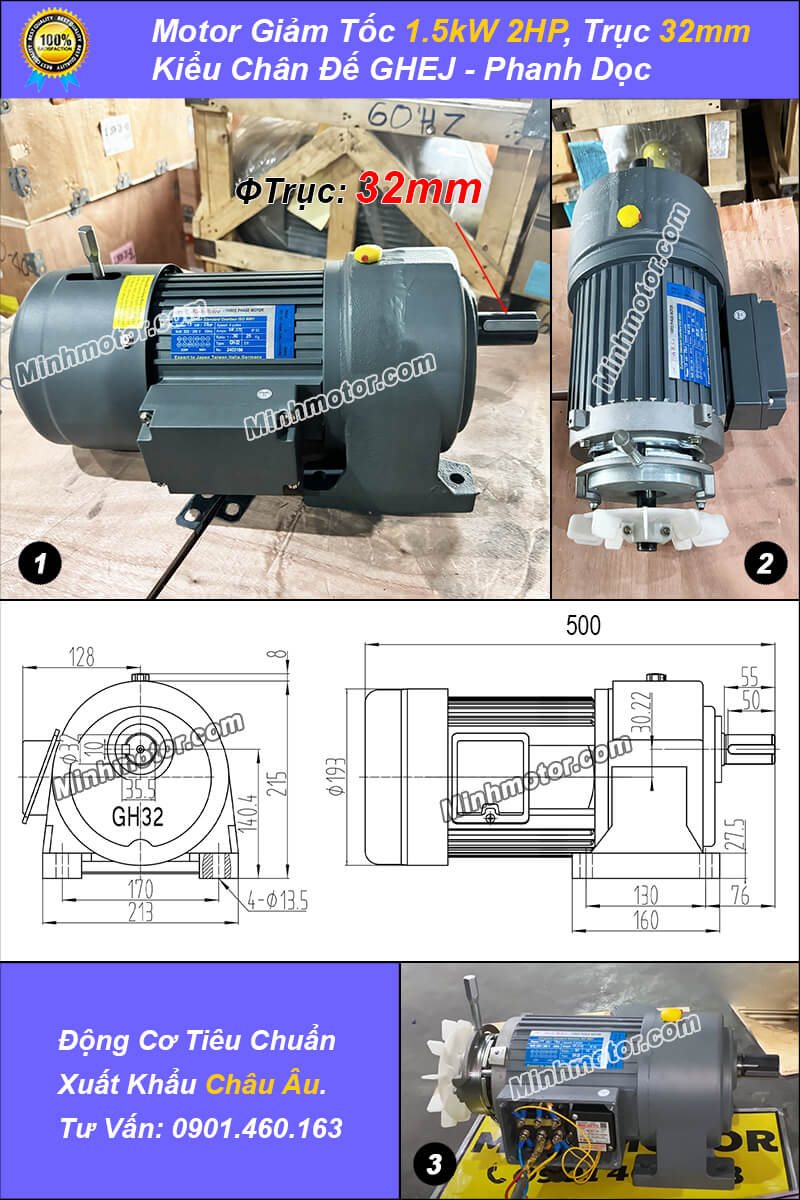

b. a1) Bản vẽ thắng motor giảm tốc 2hp 1.5kw trục 32

  phanh 1.5Kw trục 32

  • Độ dài: 500 mm
  • Độ cao: 215 mm
  • Chiều rộng chân đế ngang trục: 213 mm
  • Khoảng cách tâm lỗ đế ngang trục: 170 mm
  • Khoảng cách tâm lỗ đế dọc trục: 130 mm
  • Độ dài chân đế dọc trục: 160 mm
  • Đường kính trục: 32 mm, chiều dài trục: 55 mm

Tốc độ và mô-men trục ra theo tỉ số truyền (motor 4 cực, hộp bánh răng GH hiệu suất khoảng 90%):

Tỉ số truyềnTốc độ trục ra (vòng/phút)Mô-men trục ra (Nm)
1/528046
1/1014092
1/1593138
1/2070184
1/3047276
1/4035368
1/5028460
1/6023553
1/10014921
  • Mô-men là số tính theo motor 1.5kW, khoảng.
  • Hộp WPDA size 80/100 hiệu suất thấp hơn, mô-men thực nhỏ hơn bảng.
  • Mô-men cực đại cho phép theo cỡ hộp: xem nhãn/catalog.
  • Trục 32 mm và 40 mm có giới hạn khác nhau, đối chiếu tem hộp.

c. a2) Bản vẽ thắng động cơ giảm tốc 2hp 1.5kw trục 40

phanh 1.5kw trục 40

  • Độ dài: 500 mm
  • Độ cao: 256.5 mm
  • Chiều rộng chân đế ngang trục: 264 mm
  • Khoảng cách tâm lỗ đế ngang trục: 210 mm
  • Khoảng cách tâm lỗ đế dọc trục: 150 mm
  • Độ dài chân đế dọc trục: 190 mm
  • Đường kính trục: 40 mm, chiều dài trục: 65 mm

d. Hộp giảm tốc chân đế GHM ghép motor 2Hp 1.5kw phanh đuôi

hộp giảm tốc chân đế GHM ghép motor phanh 1.5Kw 2Hp

  • Đường kính trục: 32, 40 mm
  • Tổng chiều dài H: phi 32 = 634 mm, phi 40 = 662 mm
  • Tổng cao của hộp số GHM: phi 32 = 218 mm, phi 40 = 266 mm
  • Đường kính mặt bích: 200 mm
  • Bản rộng chân đế K: phi 32 = 213.5 mm, phi 40 = 264 mm
  • Khoảng cách tâm lỗ đế ngang trục: phi 32 = 170 mm, phi 40 = 210 mm
  • Khoảng cách tâm lỗ đế dọc trục: phi 32 = 130 mm, phi 40 = 150 mm
  • Độ dài chân đế dọc trục: phi 32 = 160 mm, phi 40 = 190 mm

e. Động cơ giảm tốc trục vít 2Hp 1.5kw WP có thắng

c1) Động cơ giảm tốc có thắng 1.5kw 2hp gắn hộp số WPDA size 100

motor phanh 1.5kw 2hp liền hộp giảm tốc trục vít wpda size 100

  • Tổng cao: 336 mm
  • Tổng dài: 627 mm
  • Đường kính ngoài mặt bích motor F: 200 mm
  • Đường kính trục ra: 38 mm
  • Rãnh cavet: 10 mm

c2) Động cơ giảm tốc có thắng 1.5kw 2hp gắn hộp số WPDA size 80

Động cơ giảm tốc trục vít 2Hp 1.5kw WP có thắng

f. Hộp giảm tốc liền motor phanh 2hp 1.5kw

Hộp giảm tốc liền motor phanh 1.5kw 2hp size 80

Motor có phanh 1.5kw 2hp mặt bích gắn hộp số giảm tốc bích size 80

  • Tổng dài motor có phanh + giảm tốc: 569 mm
  • Tổng chiều cao: 355 mm
  • Tổng chiều ngang: 242 mm
  • Khoảng cách tâm 2 lỗ đế: 135 mm
  • Đường kính trục: 32 mm
  • Chiều dài trục: 65 mm
  • Dòng điện ampe định mức: 3.7 (A)

Hộp giảm tốc liền motor phanh 1.5kw 2hp size 100

Motor có phanh 1.5kw 2hp mặt bích gắn hộp số giảm tốc bích size 100

  • Tổng dài motor có phanh + giảm tốc: 614 mm
  • Tổng chiều cao: 430 mm
  • Tổng chiều ngang: 269 mm
  • Khoảng cách tâm 2 lỗ đế: 155 mm
  • Đường kính trục: 38 mm
  • Chiều dài trục: 75 mm
  • Dòng điện ampe định mức: 3.7 (A)

g. Motor giảm tốc mặt bích cốt âm có phanh 2Hp 1.5kw

motor phanh YEJ 1.5kw 2hp liền hộp giảm tốc NMRV size 75

  • Tổng dài: 542.5 mm
  • Tổng cao: 328 mm
  • Đường kính trục âm = 28 mm = đường kính trục dương
  • Chiều dài trục dương = 60 mm
  • Đường kính bích của động cơ: 200 mm
  • Chiều dài tổng   H + G + Motor – trục

h. Hộp giảm tốc bánh răng côn K liền motor phanh 2HP 1.5kw

Có 2 lựa chọn gồm:

  • Hộp giảm tốc cốt âm bánh răng côn K liền motor phanh 2HP 1.5kw
  • Hộp giảm tốc cốt dương bánh răng côn K liền motor phanh 2HP 1.5kw

Hộp giảm tốc bánh răng côn K liền motor phanh 2HP 1.5kw

3. Ứng dụng động cơ giảm tốc có thắng 2HP 1.5kW

a) Máy đóng mở cửa van thủy lợi 2,5×2,5 m dùng động cơ giảm tốc có thắng 2HP 1.5kW

máy đóng mở cửa van thủy lợi dùng động cơ giảm tốc có thắng 2HP 1.5kW

Cống lấy nước kênh cấp 2, cửa van phẳng thép 2,5×2,5 m nặng ~1,5 tấn, cột nước thượng lưu ~2,5 m. Máy đóng mở đặt trên dầm thép đầu cống: động cơ giảm tốc có thắng 1.5kW GH tỉ số 1/40 → hộp đai ốc có ổ chặn → vít me Tr60×9 kéo cửa lên xuống.

Cỗ máy vận hành thế nào:

  • Bấm mở: phanh nhả, đai ốc quay ~35 v/p, vít me đẩy cửa lên ~0,32 m/phút.
  • Mở hết 2,5 m trong ~8 phút; công tắc hành trình trên/dưới ngắt motor.
  • Cần lấy lưu lượng nhỏ: mở 20–30 cm rồi dừng, phanh đóng giữ đúng độ mở.
  • Mất điện: nhả cần phanh tay, quay tay quay sự cố ở đuôi trục.

Vì sao máy này cần motor giảm tốc có phanh:

  • Dòng chảy qua khe cửa gây rung liên tục; vít me tra mỡ tốt có thể tự xoay lùi từng chút, cửa tụt dần, lưu lượng sai.
  • Motor dừng còn quán tính, cửa chạy lố ~1–2 cm; phanh ăn trong ~0,1 s nên độ mở lặp lại chính xác.
  • Phanh ~20 Nm ở trục motor, qua hộp 1/40 (hiệu suất ~90%) giữ được ~720 Nm trên trục vít, gấp ~3 lần mô-men cần giữ.

Tính chọn tỉ số truyền, mô-men cho máy đóng mở cửa van 2,5×2,5 m:

Hạng mụcMáy cầnMotor giảm tốc có thắng 1.5kW đáp ứng
Áp lực nước lên cửa (cột nước 2,5 m, rộng 2,5 m)~77 kN—
Lực nâng: trọng lượng cửa ~15 kN + ma sát gioăng, ray ~27 kN + kẹt rác 20%~50 kNVít me Tr60×9 chịu ~50 kN
Mô-men trên trục vít (gồm ổ chặn)~226 NmGH 1/40: ~368 Nm (SF ~1,6)
Tốc độ nâng cửa0,25–0,4 m/phút~0,32 m/phút
Công suất trên trục vít~0,83 kW1.5kW sau hộp ~1,35 kW

Vì sao chọn 1.5kW, không chọn cỡ khác:

  • 1.1kW tỉ số 1/40 ra ~285 Nm, SF chỉ ~1,26; rác, bùn kẹt khe gioăng là motor quá dòng.
  • 2.2kW dư mô-men, vít me Tr60 dễ cong khi cửa kẹt cứng mà motor vẫn đẩy.
  • Tỉ số 1/40 cho tốc độ ~0,32 m/phút: đủ chậm để định vị, đủ nhanh để mở hết trong ~8 phút.

Chọn motor giảm tốc phanh 1.5kW cho bền:

  • Cài rơ le nhiệt ~3,7 A; thêm rơ le dòng cắt ở ~4,5 A khi cửa kẹt.
  • Ổ chặn hộp đai ốc bơm mỡ chịu nước mỗi 3 tháng.
  • Motor đặt ngoài trời: che mưa nắng, hộp cực quay xuống, nắp phanh có gioăng.
  • Công tắc hành trình đặt cách đáy ~5 cm, cho cửa tì gioăng đáy bằng chiều sâu ren cuối.

b) Các ứng dụng khác của động cơ giảm tốc có thắng 2HP 1.5kW

  • Tời kéo hàng lên tầng, tời kéo xe goòng, máy kéo cáp dùng động cơ giảm tốc có thắng 2HP.
  • Băng tải nghiêng than, cát, nông sản cần giữ băng không trôi ngược khi mất điện.
  • Cổng trượt nặng, cửa xếp kho xưởng, cửa lùa container.
  • Vít tải nâng hạ, cơ cấu nâng khuôn, bàn nâng thủy lực thay bằng cơ khí.
  • Máy cắt định vị, máy đột dập cấp phôi, dây chuyền đóng gói cần dừng chính xác.
  • Xe chuyển bàn trong xưởng gạch, xe phà điện ngắn trong kho.

4. Ưu điểm động cơ giảm tốc có thắng 2hp 1.5kw

  • Tính ổn định cao, cài đặt tốc độ quay và dừng chính xác
  • Ứng dụng linh hoạt trong nhiều môi trường và công việc khác nhau
  • Phanh nhạy, có thể dừng động cơ ngay lập tức
  • Độ an toàn cao, vỏ bảo vệ chắc chắn
  • Độ bền cao khi chọn đúng tải và chỉnh phanh định kỳ

5. Câu hỏi thường gặp về động cơ giảm tốc có thắng 2HP 1.5kW

a) Cho người sắp mua, khảo giá động cơ giảm tốc có thắng 2HP 1.5kW

  • Động cơ giảm tốc có thắng 1.5kW dùng cho băng tải dốc bao nhiêu độ? Băng tải dốc 15–25°, dài 8–12 m, tải 200–300 kg rải đều. Thắng giữ băng không trôi ngược khi dừng đầy hàng.
  • Mô-men trục ra động cơ giảm tốc có thắng 2HP bao nhiêu? Bản GH: ~ 48 Nm ở tỉ số 1/5, ~ 285 Nm ở 1/30, ~ 890 Nm ở 1/100. Bản WPDA 80/100 tỉ số lớn chỉ ra ~ 50–60% mức này.
  • Thắng động cơ giảm tốc 1.5kW mô-men phanh bao nhiêu? Khoảng 20 Nm ở trục motor, gấp ~ 2 lần mô-men định mức motor 1.5kW 4 cực (~ 9.9 Nm).
  • Bản mặt bích cốt âm 28 mm của động cơ giảm tốc có thắng 1.5kW lắp thế nào? Lồng thẳng vào trục máy 28 mm có then, bắt mặt bích vào thân máy. Hợp trục cuốn, trục con lăn dẫn động không có chỗ đặt bệ.
  • WPDA 80 hay WPDA 100 cho motor giảm tốc có thắng 2HP? WPDA 80 đủ cho tỉ số 1/10–1/30, tải nhẹ. WPDA 100 bánh vít lớn hơn, hợp tỉ số 1/40–1/60, chạy 2 ca.
  • Động cơ giảm tốc có thắng 1.5kW nâng được bao nhiêu kg? Bàn nâng xích, nhông Ø100 mm, tỉ số 1/60 (~ 535 Nm): lực kéo ~ 10.7 kN. Trừ 22% làm việc lâu dài, nâng ~ 850 kg, chưa tính ma sát ray dẫn hướng.

b) Cho người mới mua động cơ giảm tốc có thắng 2HP 1.5kW, cần dùng cho đúng

  • Dòng định mức động cơ giảm tốc có thắng 1.5kW là bao nhiêu? Khoảng 3.7 A ở 380V. Bản 220V/380V đấu tam giác 220V dòng ~ 6.4 A. Aptomat 6–10 A ở 380V.
  • Thắng động cơ giảm tốc 1.5kW đấu riêng hay chung với motor? Đấu nguồn phanh song song sau contactor motor. Motor chạy thì phanh nhả, ngắt contactor thì phanh đóng ngay.
  • Chạy biến tần cho động cơ giảm tốc có thắng 2HP cần chú ý gì? Lấy nguồn phanh 220V từ lưới qua rơ le điều khiển của biến tần. Cài biến tần nhả phanh khi tần số ~ 2–3 Hz, đóng phanh khi về ~ 1 Hz để tránh tụt tải.
  • Motor giảm tốc có thắng 2hp 1.5kw dùng biến tần bao nhiêu kW? Biến tần 1.5kW; tời nâng chọn 2.2kW kèm điện trở xả. Cuộn phanh cấp nguồn riêng, không lấy từ ngõ ra biến tần.

c) Cho người đã dùng động cơ giảm tốc có thắng 2HP 1.5kW, cần bảo trì

  • Bao lâu kiểm tra thắng động cơ giảm tốc 1.5kW cho bàn nâng? Mỗi tháng thử phanh có tải. Mỗi 3 tháng đo khe hở, chuẩn ~ 0.3–0.5 mm.
  • Dầu hộp WPDA 80/100 ghép motor có thắng 1.5kW thay loại nào? Dầu trục vít VG320–VG460. Lần đầu sau 300–500 giờ, sau đó 2500–3000 giờ.
  • Má phanh motor giảm tốc có thắng 2HP mòn bao nhiêu thì thay? Mòn quá 2/3 bề dày, hoặc khe hở chỉnh hết hành trình vít. Thay cả đĩa ma sát.

d) Cho người dùng động cơ giảm tốc có thắng 2HP 1.5kW mắc lỗi, cần cách sửa

  • Bàn nâng dùng động cơ giảm tốc có thắng 1.5kW bị tụt khi dừng là sao? Phanh ăn chậm hoặc mòn má. Chuyển ngắt phanh phía DC để phanh ăn nhanh, chỉnh khe hở, thay má phanh mòn.
  • Thắng motor giảm tốc 1.5kW nhả không hết, motor nóng là lỗi gì? Điện áp cuộn phanh thấp hoặc khe hở lớn. Đo DC ở cuộn phanh, đủ ~ 99V mà vẫn không nhả hết thì chỉnh khe hở về 0.3–0.5 mm.
  • Động cơ giảm tốc có thắng 2HP chạy biến tần bị giật lúc khởi động là sao? Phanh nhả trễ so với lúc biến tần ra tần số. Cài lại thời điểm nhả phanh trước hoặc đúng lúc biến tần bắt đầu ra mô-men.
