Động cơ giảm tốc có thắng 1HP 0.75kW (motor giảm tốc có phanh 1 ngựa) là cụm motor điện 3 pha 380V 0.75kW 4 cực có phanh điện từ lắp ở đuôi motor, ghép liền hộp giảm tốc. Khi cấp điện, cuộn phanh (điện một chiều qua bộ chỉnh lưu) hút nhả má phanh cho motor quay; khi mất điện, lò xo đóng phanh giữ chặt trục. Dòng định mức khoảng 2,0–2,1 A ở 380V, tốc độ trục ra khoảng 280 đến 14 vòng/phút với tỉ số 1/5 đến 1/100.
Motor giảm tốc có thắng 0.75kW thường ghép hộp bánh răng GH/GV chân đế trục 28, 32, 40 mm, hộp trục vít WPDA/WPDS size 70 trục 28 mm, NMRV 63 cốt âm 25 mm, hoặc hộp bánh răng côn K, dùng cho tời nâng nhẹ, cửa, cổng và băng tải cần dừng đúng vị trí.
1. Thông số kỹ thuật động cơ giảm tốc có thắng 1hp 0.75kw
Điện áp cuộn phanh (sau bộ chỉnh lưu): khoảng 70 – 140 VDC, xem tem phanh
Đường kính bộ phanh đuôi của motor: từ 71 mm tới 500 mm (ứng với công suất từ 0.37kw tới 75kw)
Điện áp nguồn motor: 3 pha 380V 50Hz
Motor 3 pha 1HP 0.75kw có thắng được dùng nhiều nhất thị trường gồm: motor hộp số WP size 70, động cơ hộp số NMRV size 63, motor giảm tốc gắn phanh GH, GV tải trung, hoặc hộp số R, RF, K, KF tải nặng
Thông số điện và phanh động cơ giảm tốc có thắng 1HP 0.75kW
Thông số
Motor giảm tốc có thắng 0.75kW (1HP)
Điện áp motor
3 pha 380V (đấu sao) / 220V (đấu tam giác)
Dòng định mức ở 380V
khoảng 2,0 – 2,1 A
Dòng định mức ở 220V
khoảng 3,5 – 3,7 A
Tốc độ motor 4 cực
khoảng 1400 vòng/phút
Mô-men trục motor
khoảng 5,1 Nm
Kiểu phanh
phanh điện từ đuôi motor, lò xo đóng khi mất điện
Nguồn cuộn phanh
điện một chiều qua bộ chỉnh lưu, thường khoảng 99 VDC (cấp 220VAC) hoặc 170 VDC (cấp 380VAC), xem tem phanh
2. Phân loại động cơ giảm tốc có thắng 1hp 0.75kw
a. Motor hộp số GH 1HP 0.75kw thắng từ

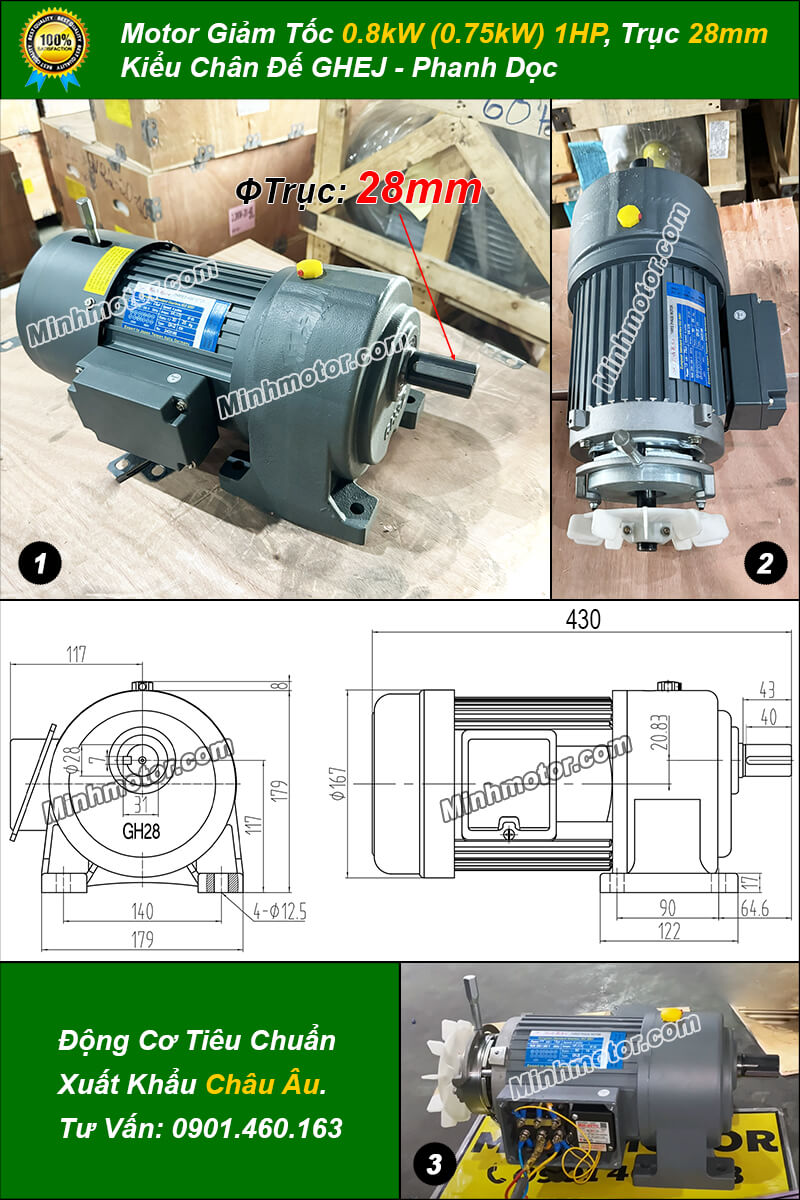

b. a1) Bản vẽ phanh động cơ giảm tốc 0.75kw 1hp trục 28
Tổng dài: 430 mm
Tổng cao: 179 mm
Khoảng cách tâm lỗ đế ngang trục: 140 mm
Khoảng cách tâm lỗ đế dọc trục: 90 mm
Độ dài chân đế dọc trục: 122 mm
Bản rộng chân đế trục ngang: 179 mm
Đường kính trục: 28 mm, chiều dài trục: 43 mm
Tốc độ và mô-men trục ra theo tỉ số truyền (motor 4 cực, hộp bánh răng GH hiệu suất khoảng 90%):
Tỉ số truyền
Tốc độ trục ra (vòng/phút)
Mô-men trục ra (Nm)
1/5
280
23
1/10
140
46
1/15
93
69
1/20
70
92
1/30
47
138
1/40
35
184
1/50
28
230
1/60
23
276
1/100
14
460
Mô-men là số tính theo motor 0.75kW, khoảng.
Hộp trục vít WP, NMRV hiệu suất 50–85%, mô-men thực thấp hơn bảng.
Mô-men cực đại cho phép theo cỡ hộp: xem nhãn/catalog.
Mô-men phanh quy ra trục ra tăng theo tỉ số truyền.

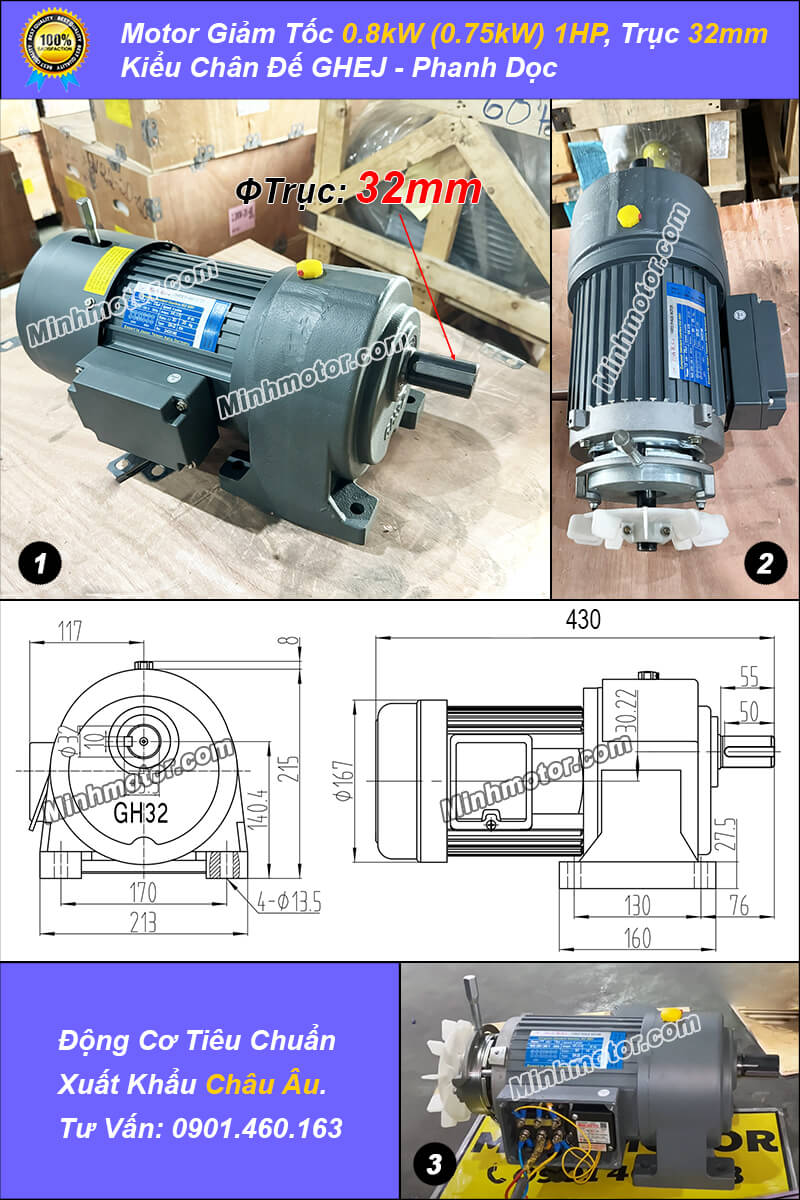

c. a2) Bản vẽ thắng motor giảm tốc 0.75kw 1hp trục 32
Tổng dài: 430 mm
Tổng cao: 215 mm
Khoảng cách tâm lỗ đế ngang trục: 170 mm
Khoảng cách tâm lỗ đế dọc trục: 130 mm
Độ dài chân đế dọc trục: 160 mm
Bản rộng chân đế trục ngang: 213 mm
Đường kính trục: 32 mm, chiều dài trục: 55 mm
d. Hộp giảm tốc chân đế GHM ghép motor 1HP 0.75kw phanh đuôi
Đường kính trục: 28 mm, 32 mm, 40 mm
Tổng chiều dài: phi 28 = 566 mm, phi 32 = 605 mm, phi 40 = 633.5 mm
Tổng cao của hộp số GHM: phi 28 = 186 mm, phi 32 = 218 mm, phi 40 = 266 mm
Khoảng cách tâm lỗ đế ngang trục: phi 28 = 140 mm, phi 32 = 170 mm, phi 40 = 210 mm
Khoảng cách tâm lỗ đế dọc trục: phi 28 = 186 mm, phi 32 = 218 mm, phi 40 = 266 mm
Đường kính mặt bích: 200 mm
Bản rộng chân đế K: phi 28 = 178.5 mm, phi 32 = 55 mm, phi 40 =65 mm
e. Động cơ giảm tốc trục vít 1HP 0.75kw WP có thắng
Tổng cao: 236 mm
Tổng dài: 550 mm
Đường kính ngoài mặt bích motor F: 200 mm
Đường kính trục ra: 28 mm
f. Hộp giảm tốc liền motor phanh 1hp 0.75kw size 70
Tổng dài motor có phanh + giảm tốc: 517 mm
Tổng chiều cao: 320 mm
Tổng chiều ngang: 231 mm
Khoảng cách tâm 2 lỗ đế: 115 mm
Đường kính trục: 28 mm
Chiều dài trục: 60 mm
Dòng điện ampe định mức: 2.1 (A)
g. Motor giảm tốc mặt bích cốt âm có phanh 1HP 0.75kw
Tổng dài: 522 mm
Tổng cao: 264 mm
Đường kính trục âm = 25 mm = đường kính trục dương
Chiều dài trục dương: 50 mm
Đường kính bích của động cơ: 200 mm
Chiều dài tổng H + G + Motor – trục
Lực momen trục motor: 5.28 Nm
h. Hộp giảm tốc bánh răng côn K liền motor phanh 1HP 0.75kw
Gồm 2 phân loại:
Motor phanh 1 ngựa gắn với hộp giảm tốc cốt âm
Motor phanh 1 ngựa gắn với hộp giảm tốc cốt dương
Cụ thể hình ảnh thiết bị, mời khách hàng tham khảo dưới đây.
3. Ứng dụng động cơ giảm tốc có thắng 1HP 0.75kW
a) Hệ mở cửa sổ mái nhà kính 100 m dùng động cơ giảm tốc có thắng 1HP 0.75kW
Nhà kính trồng rau dài 100 m, cửa sổ mái liên tục mở bằng 20 bộ thanh răng – bánh răng Ø60 gắn trên 1 trục truyền dọc nhà. Động cơ giảm tốc có thắng 0.75kW GH tỉ số 1/100 → xích 1:3 → trục ~4,7 v/p.
Cỗ máy vận hành thế nào:
Bộ điều khiển khí hậu đọc nhiệt độ: trên 30°C thì mở cửa mái.
Phanh nhả, trục quay, 20 thanh răng đẩy cửa lên đồng thời; mở 600 mm trong ~40 s.
Đạt độ mở yêu cầu (25%, 50%, 100%): motor dừng, phanh giữ.
Gió trên 15 m/s hoặc mưa: đóng hết cửa.
Vì sao máy này cần motor giảm tốc có phanh:
Gió giật đẩy hoặc hút cửa mái, sinh mô-men ngược lên trục; hộp bánh răng GH không tự hãm, cửa sẽ đập.
Phanh ~10 Nm × tỉ số tổng 1/300 giữ được ~2.500 Nm trên trục, gấp ~3 lần mô-men gió.
Mở theo nấc nhiệt độ: phanh giữ đúng độ mở, cảm biến không phải chỉnh liên tục.
Tính chọn tỉ số truyền, mô-men cho hệ mở cửa mái nhà kính dài 100 m:
Hạng mục
Máy cần
Motor giảm tốc có thắng 0.75kW đáp ứng
Lực gió + trọng lượng cửa mỗi thanh răng (gió 15 m/s)
~1,2 kN
—
Mô-men tổng trên trục (20 bộ, ma sát 20%)
~865 Nm
GH 1/100 + xích 1:3: ~1.310 Nm (SF ~1,5)
Tốc độ trục
4–5 v/p
~4,7 v/p
Công suất
~0,5 kW
0.75kW
Vì sao chọn 0.75kW, không chọn cỡ khác:
0.55kW chỉ ra ~960 Nm trên trục, SF ~1,1, gió giật là quá tải.
1.1kW đắt hơn, trục truyền dài 100 m dễ xoắn nếu motor quá khỏe.
Tỉ số tổng 1/300: cửa đi ~0,9 m/phút, êm, không giật khung nhôm.
Chọn motor giảm tốc phanh 0.75kW cho bền:
Nhà kính ẩm 80–95%: chọn motor IP55, nắp phanh có gioăng.
Đặt motor giữa nhà để trục 2 bên dài 50 m, giảm xoắn trục.
Công tắc hành trình có cam điều chỉnh, ngắt trước điểm chết 10–20 mm.
Kiểm tra khe phanh trước mùa mưa bão.
b) Các ứng dụng khác của động cơ giảm tốc có thắng 1HP 0.75kW
Tời nâng hàng nhẹ, tời kéo xe đẩy, palang mini dùng động cơ giảm tốc có thắng 1HP.
Cổng trượt, cửa cuốn công nghiệp nhỏ, rào chắn barie cần dừng đúng vị trí.
Băng tải dốc, băng tải nghiêng cần giữ tải không trôi ngược khi mất điện.
Bàn nâng, sàn nâng nhỏ, cơ cấu lật khuôn trong xưởng cơ khí.
Máy đóng gói, máy cắt định vị, máy cấp phôi cần dừng nhanh sau mỗi chu kỳ.
Xe đẩy tự hành, cửa kho lạnh, cơ cấu đóng mở van cửa xả.
4. Ưu điểm động cơ giảm tốc có thắng 1hp 0.75kw
Cấu tạo đơn giản, tháo lắp và vận hành dễ dàng
Điện năng tiêu thụ tương đương motor cùng công suất; cuộn phanh chỉ tốn thêm vài chục W
Điều chỉnh tốc độ dễ dàng khi dùng biến tần (phanh cấp nguồn riêng)
Vận hành ổn định, độ an toàn cao
Độ bền cao khi chọn đúng tải và bảo dưỡng phanh định kỳ
5. Câu hỏi thường gặp về động cơ giảm tốc có thắng 1HP 0.75kW
a) Cho người sắp mua, khảo giá động cơ giảm tốc có thắng 1HP 0.75kW
Động cơ giảm tốc có thắng 0.75kW dùng cho máy nào? Băng tải nghiêng nhỏ, bàn nâng hàng 100–200 kg, cửa trượt, máy đóng gói cần dừng đúng vị trí, xe đẩy chạy ray. Các máy này cần dừng nhanh và giữ tải khi mất điện.
Thắng của động cơ giảm tốc 1HP 0.75kW giữ được bao nhiêu? Mô-men phanh ở trục motor ~ 7.5–10 Nm. Qua hộp số tỉ số 1/30, lực giữ ở trục ra lên ~ 200–280 Nm, giới hạn bởi sức chịu của hộp.
Thắng động cơ giảm tốc 0.75kW là loại thường đóng hay thường mở? Thường đóng. Mất điện thì phanh tự đóng giữ trục. Cấp điện, cuộn hút nhả phanh, motor mới quay.
Motor giảm tốc có thắng 1HP ghép NMRV 63 hay GH 28 mm? GH trục 28 mm hiệu suất ~ 95%, ra đủ mô-men. NMRV 63 trục vít gọn, trục ra vuông góc, hiệu suất ~ 50–85% tùy tỉ số, có tự hãm ở tỉ số lớn.
Động cơ giảm tốc có thắng 0.75kW tỉ số 1/100 ra bao nhiêu vòng/phút? Khoảng 14 v/p với motor 4 cực. Tỉ số 1/5 ra khoảng 280 v/p. Motor 6 cực cùng tỉ số chậm hơn ~ 1/3.
Động cơ giảm tốc có thắng 1HP chạy 1 pha 220V được không? Không trực tiếp. Motor là 3 pha 380V. Dùng biến tần vào 1 pha ra 3 pha 220V khi motor đấu được tam giác 220V, cấp điện phanh riêng không qua đầu ra biến tần.
b) Cho người mới mua động cơ giảm tốc có thắng 1HP 0.75kW, cần dùng cho đúng
Dòng định mức động cơ giảm tốc có thắng 0.75kW bao nhiêu? Khoảng 2.1 A ở 380V. Bản đấu 220V tam giác dòng ~ 3.6 A. Aptomat 6 A, rơ le nhiệt chỉnh 2.0–2.4 A ở 380V.
Đấu điện thắng của động cơ giảm tốc 0.75kW thế nào? Cấp 220V AC vào bộ chỉnh lưu trong hộp cực, ra DC cho cuộn phanh. Lấy nguồn phanh qua contactor motor để phanh nhả và đóng cùng lúc với motor.
Muốn thắng động cơ giảm tốc 1HP ăn nhanh hơn thì đấu sao? Ngắt phía DC sau chỉnh lưu. Thời gian phanh ăn rút từ ~ 0.2 giây xuống ~ 0.05 giây, hợp bàn nâng, băng tải dốc.
Động cơ giảm tốc có thắng 1hp 0.75kw dùng biến tần bao nhiêu kW? Biến tần 0.75kW; tời nâng chọn lớn hơn một cấp, có điện trở xả. Cuộn phanh cấp nguồn riêng, không lấy từ ngõ ra biến tần.
c) Cho người đã dùng động cơ giảm tốc có thắng 1HP 0.75kW, cần bảo trì
Khe hở thắng động cơ giảm tốc 0.75kW bao nhiêu là chuẩn? Khoảng 0.3–0.5 mm. Mòn lên trên 0.8 mm thì cuộn hút không hút được, phanh kéo lê nóng má.
Má phanh motor giảm tốc có thắng 1HP bao lâu thay? Khoảng 1–3 năm tùy số lần dừng. Má mòn còn dưới 1/3 bề dày ban đầu thì thay.
Bao lâu vệ sinh thắng động cơ giảm tốc 0.75kW? 6 tháng một lần. Mở nắp quạt, thổi sạch bụi má phanh. Bụi dầu bám làm mô-men phanh giảm ~ 30–50%.
d) Cho người dùng động cơ giảm tốc có thắng 1HP 0.75kW mắc lỗi, cần cách sửa
Động cơ giảm tốc có thắng 0.75kW không quay, kêu ù là sao? Phanh không nhả. Đo điện ra cuộn phanh, mất điện là hỏng bộ chỉnh lưu. Có điện mà không nhả thì khe hở quá lớn hoặc cuộn hút đứt.
Thắng motor giảm tốc 1HP dừng bị trôi xa là lỗi gì? Má phanh mòn, dính dầu hoặc khe hở lớn. Chỉnh khe hở về 0.3–0.5 mm, lau sạch hoặc thay má phanh.
Chạy biến tần động cơ giảm tốc có thắng 0.75kW bị cháy chỉnh lưu là sao? Phanh lấy điện từ đầu ra biến tần. Điện áp đầu ra thay đổi theo tần số làm chỉnh lưu hỏng. Cấp nguồn phanh riêng 220V từ lưới.
