Bộ Điều Tốc Motor 2.2Kw 3Hp

3.215 reviews

Bộ điều tốc motor 2.2kW 3HP gồm motor 4 cực khung 100 ghép bộ biến tốc cơ UDL MB40, chỉnh tay 203–999 vòng/phút, dòng khoảng 5,1 A ở 380V, có bản 1 pha 220V, ghép GHM40, NMRV 90/110, cyclo, R67–R87.

Bộ điều tốc motor 2.2kW 3HP (motor điều tốc 2.2kW 3HP, bộ điều khiển motor 3 ngựa) là cụm motor điện 2.2kW 4 cực mã khung 100 ghép bộ biến tốc cơ khí UDL MB40, chỉnh tốc độ vô cấp bằng tay quay. Bản UDL trơn trục 28 mm cho tốc độ khoảng 203 đến 999 vòng/phút, dòng định mức khoảng 5,1 A ở 380V; khi ghép hộp số GHM40, GHM50, NMRV 90/110, cyclo XWD4, XWD5, XLD4, XLD5 hoặc R67, R77, R87 thì tốc độ trục ra khoảng 3 đến 299 vòng/phút.

Motor điều tốc 3 ngựa có bản 3 pha 380V (MBW40-5C trục 40 mm) và bản 1 pha 220V, trục ra từ 28 mm đến 55 mm tùy kiểu chân đế, mặt bích, cốt âm, cốt dương.

Mục lục

1. Ứng dụng bộ điều tốc motor 2.2kw 3hp

Bộ điều tốc giúp người tiêu dùng chọn tốc độ phù hợp với cường độ làm việc của mình, ví dụ như ứng dụng:

  • Bàn xoay đồ ăn, đồ uống trong nhà hàng
  • Bảng hiệu quảng cáo, đèn tuần tra ở biên giới quay 360 độ
  • Máy khuấy siro, đường, dung dịch làm kẹo, phở, bánh, hủ tiếu
  • Băng tải, băng chuyền chở liệu
  • Motor điều tốc 2.2kW 3HP gắn cyclo XWD5 trục 55 mm cho băng tải đá, băng tải mía, gầu tải chỉnh nhịp.
  • Bộ điều khiển motor 3 ngựa gắn cyclo mặt bích XLD4, XLD5 cho máy khuấy bồn nước thải, bồn mật rỉ, bồn phân bón lỏng.
  • Bộ điều tốc motor 2.2kW gắn GHM40, GHM50 cho máy trộn bê tông mini, máy nhào bột công nghiệp.
  • Motor điều chỉnh tốc độ 2.2kW gắn NMRV 90, NMRV 110 cho máy cuốn tôn, máy uốn ống, trục cuốn vải.
  • Bộ điều tốc motor 3HP 1 pha 220V cho xưởng chế biến nông sản, máy sấy thùng quay ở vùng không có điện 3 pha.

2. Cấu tạo bộ điều tốc motor 2.2kw 3hp

Phổ biến nhất là bộ điều tốc motor 1 pha 220V và Bộ điều tốc motor 380v 3 pha. Cấu tạo chung của bộ điều tốc motor 3 ngựa gồm:

  • Motor điện 2.2kW 4 cực mã khung 100, bản 3 pha 380V hoặc 1 pha 220V, mặt bích lắp vào bộ điều tốc.
  • Bộ biến tốc cơ khí UDL MB40: cơ cấu côn ma sát hành tinh ngâm trong dầu chuyên dùng, đổi tốc độ vô cấp khoảng 200–1000 vòng/phút.
  • Tay quay chỉnh tốc độ có thang chia vạch, chỉ vặn khi motor đang chạy.
  • Hộp giảm tốc phía sau (tùy chọn): GHM40/GHM50, GVM40/GVM50, NMRV 90/110, cyclo XWD4/XWD5, XLD4/XLD5, R67/R77/R87.
  • Vỏ gang, vòng bi, phớt chặn dầu, mắt thăm dầu và nút xả dầu.

3. Phân loại bộ điều tốc motor 2.2kw 3hp

a. Bộ điều tốc motor 3 pha 2.2Kw 3Hp trục thẳng

a1) Bộ điều tốc 3hp 2.2kw trục thẳng

Bộ điều tốc 3hp 2.2kw trục thẳng

Thông sốGiá trị
Motor2.2kW 3HP 3 pha 380V
Hộp điều tốcMBW40-5C chân đế
Tốc độ trục ra40 – 200 vòng/phút (motor 4 cực)
Đường kính trục raØ40mm
Rãnh then (cavet)12mm
Tổng dài motor + hộp601mm
Chiều dài hộp điều tốc306mm
Tâm trục ra đến mặt đất230mm
Chiều ngang qua núm chỉnh340mm
Chân đế (ngang x dọc)300 x 270mm
Khoảng cách lỗ chân đế245 x 230mm
Lỗ bắt chân đế4 – Ø15mm
Độ dày chân đế20mm
Chỉnh tốcVặn núm tay quay khi motor đang chạy

a2) Motor điều tốc 2.2Kw 3Hp 200 - 1000 vòng

Bộ điều khiển tốc độ motor 2.2Kw 3Hp

Thông sốGiá trị
Motor2.2kW 3HP 3 pha 380V
Hộp điều tốcĐiều tốc cơ UDL mặt bích B5
Tốc độ trục ra200 – 1000 vòng/phút (motor 4 cực)
Đường kính trục raØ28mm
Chiều dài trục ra60mm
Đường kính mặt bích ngoàiØ250mm
Đường kính bích trong (gờ định tâm)Ø180mm
Tổng dài607mm
Tổng cao331mm
Khoảng cách tâm 2 lỗ đế motor dọc trục245mm
Dòng định mức5.1A
Chỉnh tốcNúm nhựa đen, vặn khi motor đang chạy

a3) Bộ điều tốc 2.2kw 3hp trục thẳng trục 40

Loại chân đế:

  • Có đường kính trục là: 40 mm
  • Mã hàng:
    • Motor mã 100
    • Hộp điều tốc MB 40 UDL (hình 2)
    • Hộp số GHM40 (hình 4)

Các tốc độ trục ra là: từ 299 vòng tới 3 vòng/ 1 phút, mời lựa chọn ở bản vẽ sau:

Motor điều tốc 3 pha 2.2Kw 3Hp trục thẳng

Loại mặt bích:

  • Kích thước mặt bích hộp số GVM: 300x275.4mm
  • Mã hàng: Motor mã 100 + Điều tốc cơ MB 40 UDL + Hộp số GVM40

Bộ điều tốc motor 3 pha 2.2Kw 3Hp trục thẳng

a4) Bộ điều tốc 2.2kw 3hp trục thẳng trục 50

Kiểu chân đế:

  • Có đường kính trục là: 50 mm
  • Mã hàng:
    • Motor mã 100
    • Hộp điều tốc MB 40 UDL (hình 2)
    • Hộp số GHM50 (hình 4)

Bộ điều tốc motor 3 pha 2.2Kw 3Hp trục thẳng

Kiểu mặt bích:

Kích thước mặt bích hộp số GVM: 319x361mm

Mã hàng: Motor mã 100 + Điều tốc cơ MB 40 UDL + Hộp số GVM50

Bộ điều tốc motor 3 pha 2.2Kw 3Hp trục thẳng

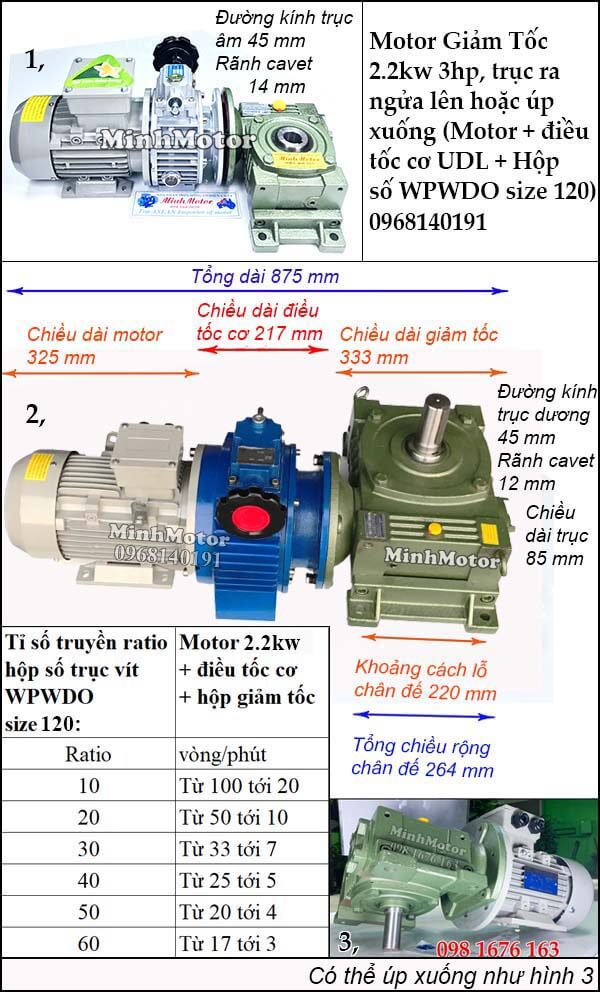

b. Bộ điều tốc motor 2.2Kw 3Hp cốt trục ngang

b1) Bộ điều tốc motor 2.2Kw 3Hp gắn hộp số cốt âm

Loại 1: Motor điều tốc có hộp số trục ra cốt âm NMRV size 90

Có đường kính trục là: 35 mm

  • Có đường kính cốt âm là: 35 mm, Rãnh cavet: 10
  • Mã hàng: Motor mã 100 + điều tốc cơ MB 40 UDL + Hộp giảm tốc NMRV 90

Các tốc độ trục ra là: từ 200 vòng tới 5 vòng/ 1 phút, mời lựa chọn ở bảng sau:

Motor điều chỉnh tốc độ 2.2Kw 3Hp gắn trục vít bánh vít NMRV size 90

Loại 2: Bộ điều tốc motor 2.2Kw 3Hp gắn trục vít bánh vít size 110

Có đường kính trục là: 42 mm

Các tốc độ trục ra là: từ 199 vòng tới 6 vòng/ 1 phút, mời lựa chọn ở bản vẽ kỹ thuật sau:

Motor điều chỉnh tốc độ 2.2Kw 3Hp gắn trục vít bánh vít NMRV size 110

b2) Bộ điều tốc motor 2.2Kw 3Hp gắn hộp số cốt dương

Loại 1: Motor điều tốc có hộp số trục ra cốt dương NMRV size 90

Đường kính trục ra: 35 mm, chiều dài trục: 80mm

Bộ điều tốc motor 2.2Kw 3Hp cốt trục ngang

Loại 3: Motor điều tốc có hộp số trục ra cốt dương NMRV size 110

Đường kính trục dương: 42mm, chiều dài trục dương 80mm

Bộ điều tốc motor 2.2Kw 3Hp cốt trục ngang

c. Bộ điều khiển motor 3 pha 2.2Kw 3Hp cyclo

c1) Bộ điều khiển motor 3 pha 2.2Kw 3Hp cyclo chân đế bánh răng hành tinh

Có đường kính trục là: 45 mm

Các tốc độ trục ra là: từ 94 vòng tới 7 vòng/ 1 phút, mời lựa chọn ở thông số bản vẽ sau:

Bộ điều tốc motor 3 pha 2.2Kw 3Hp cyclo chân đế bánh răng hành tinh XWD4

c2) Bộ điều khiển motor 3 pha 2.2Kw 3Hp cyclo chân đế

Có đường kính trục là: 55 mm

Các tốc độ trục ra là: từ 95 vòng tới 5 vòng/ 1 phút, mời lựa chọn ở bản vẽ sau:

Bộ điều tốc motor 3 pha 2.2Kw 3Hp cyclo chân đế bánh răng hành tinh XWD5

d. Bộ điều khiển motor 220v 1 pha 2.2Kw 3Hp

d1) Motor Điều Tốc 2.2Kw 3Hp 1 pha 200- 1000 vòng

Motor Điều Tốc 2.2Kw 3Hp 1 pha 200- 1000 vòng

Thông sốGiá trị
MotorYL 2.2kW 3HP 1 pha 220V
Hộp điều tốcĐiều tốc cơ UDL mặt bích B5
Tốc độ trục ra200 – 1000 vòng/phút (motor 4 cực)
Đường kính trục raØ28mm
Chiều dài trục ra60mm
Rãnh then (cavet)8mm
Đường kính mặt bích ngoàiØ250mm
Đường kính bích trong (gờ định tâm)Ø180mm
Tổng dài642mm
Tổng cao345mm
Khoảng cách tâm 2 lỗ đế motor dọc trục140mm
Chỉnh tốcNúm nhựa đỏ, vặn khi motor đang chạy

d2) Bộ điều khiển motor 220v 1 pha 2.2Kw 3Hp chân đế

Có đường kính trục là: 40 mm

Các tốc độ trục ra là: từ 5 vòng tới 299 vòng/ 1 phút, mời lựa chọn ở bản vẽ kỹ thuật sau:

Bộ điều tốc motor 220v 1 pha 2.2Kw 3Hp chân đế

d3) Bộ điều tốc motor 220v 1 pha 2.2Kw 3Hp

Có đường kính trục là: 40 mm

Các tốc độ trục ra là: từ 4 vòng tới 198 vòng/ 1 phút, mời lựa chọn ở thông số bản vẽ sau:

Bộ điều tốc motor 220v 1 pha 2.2Kw 3Hp

e. Bộ điều khiển motor 2.2Kw 3Hp mặt bích

e1) Bộ điều khiển motor khuấy Cyclo 2.2Kw 3Hp

Có đường kính trục là: 45 mm

Các tốc độ trục ra là: từ 94 vòng tới 6 vòng/ 1 phút, mời lựa chọn ở kích thước bản vẽ sau:

Bộ điều khiển motor khuấy Cyclo 2.2Kw 3Hp XLD4

e2) Bộ điều khiển motor Cyclo khuấy 2.2Kw 3Hp

Có đường kính trục là: 55 mm

Các tốc độ trục ra là: từ 97 vòng tới 5 vòng/ 1 phút, mời lựa chọn ở bảng sau:

Bộ điều khiển motor khuấy Cyclo 2.2Kw 3Hp XLD5

f. Motor Điều Tốc 2.2kw 3Hp hộp số R tải nặng

f1) Motor điều tốc 3Hp 2.2kw gắn hộp số R67 trục ra 35mm

Motor Điều Tốc 2.2kw 3Hp hộp số R tải nặng

f2) Motor điều tốc 3Hp 2.2kw gắn hộp số R77 trục ra 40mm

Motor Điều Tốc 2.2kw 3Hp hộp số R tải nặng

f3) Motor điều tốc 3Hp 2.2kw gắn hộp số R87 trục ra 50mm

Motor Điều Tốc 2.2kw 3Hp hộp số R tải nặng

g. Bộ điều tốc motor 2.2kW 3HP chân đế MBW15 trục 24 – 25mm

Hộp điều tốc MBW15 chân đế lắp motor khung 100 – 112, có bản vỏ nhôm trục 24mm và vỏ gang trục 25mm.

Bộ điều tốc motor 2.2kW 3HP chân đế MBW15 trục 24 - 25mm

Thông sốGiá trị
Hộp điều tốcMBW15 chân đế (B3)
Motor lắp vàoKhung 100 – 112: 2.2kW, 3kW, 4kW 4 cực
Vỏ hộpVỏ nhôm (màu bạc) hoặc vỏ gang (màu xanh)
Đường kính trục raØ24mm (vỏ nhôm), Ø25mm (vỏ gang)
Chiều dài trục ra50mm
Rãnh then (cavet)8mm
Chiều ngang lớn nhất (qua núm chỉnh)270mm
Bề rộng chân đế230mm
Khoảng cách lỗ chân đế180mm
Lỗ bắt chân đế4 – Ø15mm
Chỉnh tốcNúm tay quay trên nóc hộp, vặn khi motor đang chạy

h. Bộ điều tốc motor 2.2kW 3HP chân đế MBW22 (40) trục 30mm

Hộp điều tốc MBW22 (MBW40) chân đế lắp motor khung 100 – 112, trục ra 30mm, đế rộng 300mm.

Bộ điều tốc motor 2.2kW 3HP chân đế MBW22 (40) trục 30mm

Thông sốGiá trị
Hộp điều tốcMBW22 (MBW40) chân đế (B3)
Motor lắp vàoKhung 100 – 112: 2.2kW, 3kW, 4kW 4 cực
Vỏ hộpVỏ nhôm hoặc vỏ gang, sơn xanh
Đường kính trục raØ30mm
Chiều dài trục ra60mm
Rãnh then (cavet)8mm
Chiều ngang lớn nhất (qua núm chỉnh)340mm
Bề rộng chân đế300mm
Khoảng cách lỗ chân đế245mm
Lỗ bắt chân đế4 – Ø18mm
Chỉnh tốcNúm tay quay trên nóc hộp, vặn khi motor đang chạy

i. Bộ điều tốc motor 2.2kW 3HP mặt bích B5 trục 28mm

Hộp điều tốc mặt bích B5 lắp motor khung 100 – 112, bích Ø250mm, trục ra 28mm.

Bộ điều tốc motor 2.2kW 3HP mặt bích B5 trục 28mm

Thông sốGiá trị
Hộp điều tốcĐiều tốc cơ mặt bích B5
Motor lắp vàoKhung 100 – 112: 2.2kW, 3kW, 4kW 4 cực
Vỏ hộpSơn xanh
Đường kính trục raØ28mm, dài trục 60mm
Rãnh then (cavet)8mm
Đường kính mặt bíchØ250mm
Tâm lỗ bu lông bích (PCD)Ø215mm
Gờ định tâmØ180mm, cao 4mm
Lỗ bắt bích4 – Ø18mm
Chiều dài thân hộp268mm
Bề ngang thân hộp270mm
Tâm trục ra đến đỉnh / đáy150mm / 135mm
Chỉnh tốcNúm tay quay trên nóc hộp, vặn khi motor đang chạy

4. Ưu điểm bộ điều tốc motor 2.2kw 3hp

  • Điều chỉnh tốc độ động cơ dễ dàng, chính xác
  • Dễ dàng lắp đặt với các loại động cơ khác nhau
  • Kết cấu cơ khí bền, không có linh kiện điện tử dễ hỏng
  • Chất lượng đạt tiêu chuẩn châu Âu
  • Giá thành rẻ, được nhiều nhà máy sử dụng
  • Bộ UDL MB40 cỡ lớn, trục 28 mm, mặt bích 250 mm, tốc độ 203–999 vòng/phút.
  • Ghép được hộp tải nặng R67, R77, R87 với trục ra 35, 40, 50 mm.
  • Bản trục thẳng MBW40-5C trục 40 mm, rãnh then 12 mm, gọn cho băng tải.

5. Các phương pháp điều khiển tốc độ motor

  • Điều tốc cơ chỉnh tay, kết hợp biến tần
  • Hộp giảm tốc 1 cấp, 2 cấp, 3 cấp, 4 cấp, càng nhiều cấp tốc độ càng chậm
  • Dùng hộp điều chỉnh tốc độ gắn motor mini

Video motor điều tốc gắn giảm tốc Cyclo

6. Thông số điện bộ điều tốc motor 2.2kW 3HP

Thông sốBản 3 pha 2.2kWBản 1 pha 220V 2.2kW
Điện áp3 pha 380V (đấu sao) / 220V (đấu tam giác)1 pha 220V, có tụ đề và tụ ngậm
Dòng định mứckhoảng 4,9 – 5,1 A ở 380V; khoảng 8,5 – 8,8 A ở 220Vkhoảng 13 – 14 A
Tốc độ motor 4 cựckhoảng 1400 vòng/phútkhoảng 1400 vòng/phút
Tốc độ sau bộ UDL MB40khoảng 200 – 1000 vòng/phútkhoảng 200 – 1000 vòng/phút
Aptomat gợi ýkhoảng 10 – 16 A (380V)khoảng 25 – 32 A
Biến tần nếu cần chỉnh điệnBiến tần 2.2kW vào 3 pha 380V, hoặc vào 1 pha 220V ra 3 pha 220V (motor đấu tam giác)Không dùng biến tần thông thường cho motor 1 pha có tụ

Dải tốc độ trục ra theo kiểu ghép hộp số (số liệu theo các bản vẽ trong bài):

Kiểu ghépTrục raTốc độ trục ra (vòng/phút)
Motor + UDL MB40 mặt bích 250 mm28 mm203 – 999
UDL + GHM40 chân đế / GVM40 mặt bích40 mm3 – 299
UDL + GHM50 / GVM5050 mmtheo bản vẽ GHM50
UDL + cyclo chân đế XWD4 / XWD545 / 55 mm7 – 94 / 5 – 95
UDL + cyclo mặt bích XLD4 / XLD545 / 55 mm6 – 94 / 5 – 97
UDL + NMRV 90 / NMRV 110 cốt âm35 / 42 mm5 – 200 / 6 – 199
UDL + R67 / R77 / R87 tải nặng35 / 40 / 50 mmtheo tỉ số hộp R
  • Chỉ vặn tay chỉnh tốc độ khi motor đang quay.
  • Mô-men cực đại cho phép xem nhãn/catalog bộ UDL MB40 và hộp số ghép kèm.
  • Bản 1 pha 2.2kW dòng khởi động lớn, nguồn yếu dễ sụt áp.
  • Hộp trục vít NMRV hiệu suất 50–85% tùy tỉ số.

7. Câu hỏi thường gặp về bộ điều tốc motor 2.2kW 3HP

  • Bản 2.2kW dùng UDL cỡ nào? Dùng UDL MB40, motor khung 100. Lớn hơn bản 1.5kW.
  • Cần báo gì khi chọn? Báo nguồn điện, tốc độ, kiểu lắp. Báo đường kính trục máy.
  • Trục 40 hay 50 mm chọn sao? Tải vừa chọn GHM40. Tải nặng, va đập chọn GHM50.
  • Máy khuấy bồn lớn chọn gì? Chọn cyclo mặt bích XLD5 trục 55 mm. Tốc độ 5–97 vòng/phút.
  • Cần trục vuông góc chọn gì? NMRV 90 cốt âm 35 mm. Tải lớn hơn chọn NMRV 110.
  • Bản 1 pha có chạy ổn không? Cần nguồn 220V khỏe, dây từ 4 mm². Dòng khoảng 14 A.
  • Kiểm tra gì khi nhận hàng? Tem motor 2.2kW, mã MB40. Thử vặn tay quay trơn đều.
  • Bệ lắp cần thế nào? Bệ phẳng, đủ cứng. Bộ 2.2kW nặng nên cần bu lông đủ cỡ.
  • Có cần châm dầu không? Kiểm tra mắt thăm dầu UDL và hộp số. Thiếu thì châm đúng loại.
  • Đấu sao hay tam giác? Lưới 380V đấu sao. Nguồn 3 pha 220V đấu tam giác.
  • Thiết bị đóng cắt cần gì? Aptomat khoảng 16 A, khởi động từ 12 A. Rơ le nhiệt chỉnh khoảng 5 A.
  • Bản 1 pha cần gì? Aptomat khoảng 32 A. Đấu tụ đúng sơ đồ nắp hộp cực.
  • Tiếp địa thế nào? Dây vàng xanh nối vỏ motor và khung máy. Không nối vào dây trung tính.
  • Chạy thử ra sao? Chạy không tải ở tốc độ thấp. Tăng dần, đo dòng từng pha.
  • Thay dầu UDL khi nào? Lần đầu sau khoảng 300 giờ. Sau đó theo tem hướng dẫn.
  • Dầu hộp R, cyclo thì sao? Thay theo tem từng hộp. Kiểm tra mức dầu mỗi tháng.

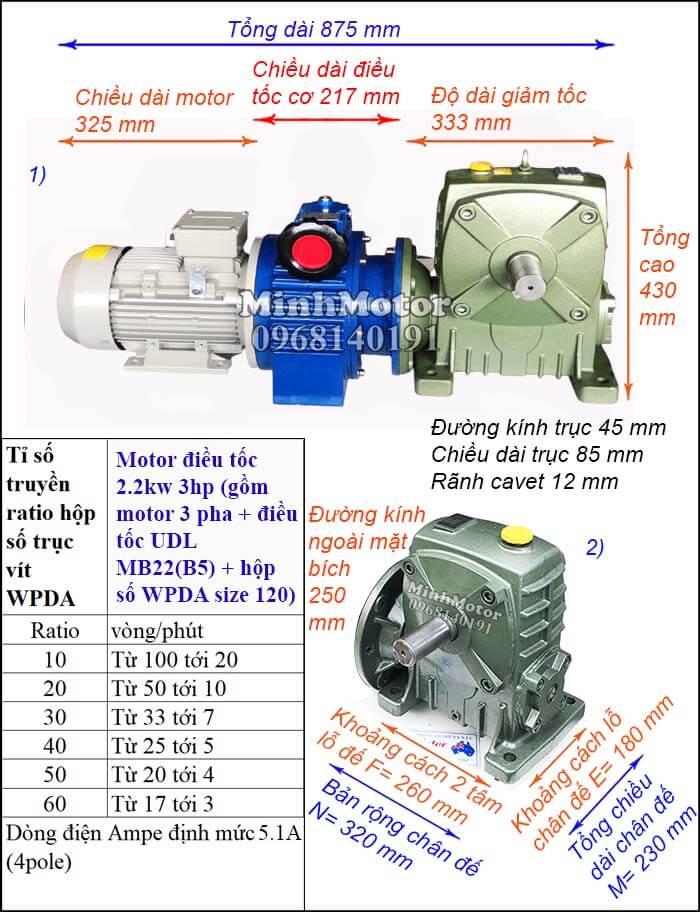

  • Dòng chạy bao nhiêu là cao? Bản 380V vượt khoảng 5,1 A là quá tải. Cần giảm tải.
  • Tốc độ không ổn định? Đĩa ma sát có thể trượt do dầu bẩn. Thay dầu, kiểm tra tải.
  • Vỏ nóng hơn bình thường? Vệ sinh lưới quạt. Kiểm tra điện áp ba pha cân bằng.
  • Cách điện đo thế nào? Dùng megomet 500V. Trên 1 MΩ là đạt.
  • Còn kiểm tra gì? Siết bu lông chân, mặt bích. Xem phớt có rỉ dầu.
  • Tiếng kêu lạ từ đâu? Nghe riêng motor, UDL, hộp số. Tiếng lục cục thường do vòng bi.
  • Tay quay bị lỏng? Siết vít hãm tay quay. Kiểm tra ren chỉnh có mòn không.
  • "UDL to thì tải bao nhiêu cũng được". MB40 vẫn có giới hạn mô-men riêng.
  • "Vặn tốc độ khi máy dừng". Dễ làm hỏng cơ cấu côn ma sát.
  • "Dầu nhớt nào cũng thay được". Dầu sai làm trượt, mòn đĩa nhanh.
  • "Bản 1 pha cắm ổ điện thường". Dòng 14 A cần đường dây và aptomat riêng.
  • "Chạy tốc độ thấp nhất cả ngày". Đĩa ma sát chịu tải lớn nhất ở đó.
  • "Rơ le nhiệt chỉnh thật cao". Motor dễ cháy khi kẹt tải.
