Bộ điều tốc motor 3kW 4Hp (motor điều tốc 3kW 4 ngựa) là cụm motor 4 cực vỏ cỡ 100 ghép bộ điều tốc cơ vô cấp MB40 UDL (hoặc MBW40-5C) và hộp giảm tốc, chỉnh tốc độ bằng tay quay trong khi máy chạy. Bản 3 pha 380V có dòng định mức khoảng 6,8 A; bản 1 pha 220V dùng cho xưởng nhỏ. Riêng bộ điều tốc cho 200 – 1000 vòng/phút (trục 28 mm, bích 250 mm, dài 607 mm); ghép hộp số thì trục ra còn khoảng 300 đến 3 vòng/phút.
Bản MBW40-5C trục thẳng 40 mm, rãnh cavet 12 mm, tâm trục cao 230 mm, tổng dài 631 mm. Các bản gắn hộp trục vít NMRV75, NMRV90, NMRV110 cho trục ra vuông góc 28, 35, 42 mm.
Mục lục
1. Ứng dụng bộ điều tốc motor 3kw 4hp Bộ điều tốc giúp người tiêu dùng chọn tốc độ phù hợp với yêu cầu công việc, ví dụ như ứng dụng:
Bàn xoay đồ ăn, đồ uống trong nhà hàng Máy khuấy siro, đường, dung dịch làm kẹo, phở, bánh, hủ tiếu 2. Ưu điểm bộ điều tốc motor 3kw 4hp Điều chỉnh tốc độ động cơ 4 ngựa vô cấp bằng tay quay, không cần biến tần Lắp trực tiếp với động cơ giúp điều chỉnh tốc độ dễ dàng Motor luôn chạy ở tốc độ định mức, quạt làm mát hiệu quả Không gây nhiều tiếng ồn khó chịu Yêu cầu bảo dưỡng đơn giản 3. Cấu tạo bộ điều tốc motor 3kw 4hp Bộ điều tốc motor 3kW 4Hp là bộ điều tốc cơ khí, cấu tạo gồm:
Motor 3kW 4 cực vỏ cỡ 100: bản 3 pha 380V dòng khoảng 6,8 A, hoặc bản 1 pha 220V có tụ. Hộp điều tốc cơ vô cấp MB40 UDL (MBW40-5C): bộ truyền ma sát hành tinh với vành ma sát, đĩa côn và cơ cấu ép, tốc độ ra khoảng 200 – 1000 vòng/phút. Tay quay chỉnh tốc có thang chia, vặn khi motor đang chạy. Khoang dầu bôi trơn riêng có mắt dầu, nút châm, nút xả. Hộp giảm tốc ghép sau: GHM40/50, GVM40/50, NMRV75/90/110, cyclo XWD4/XWD5, XL4/XL5 hoặc R67, R77, R87. 4. Phân loại bộ điều tốc motor 3kw 4hp a. Bộ điều tốc motor 3 pha 3kw 4HP trục thẳng a1) Bộ điều tốc 4HP 3kw trục thẳng
Thông số Giá trị Motor 3kW 4HP 3 pha 380V Hộp điều tốc MBW40-5C chân đế Tốc độ trục ra 40 – 200 vòng/phút (motor 4 cực) Đường kính trục ra Ø40mm Rãnh then (cavet) 12mm Tổng dài motor + hộp 631mm Chiều dài hộp điều tốc 306mm Tâm trục ra đến mặt đất 230mm Chiều ngang qua núm chỉnh 340mm Chân đế (ngang x dọc) 300 x 270mm Khoảng cách lỗ chân đế 245 x 230mm Lỗ bắt chân đế 4 – Ø15mm Độ dày chân đế 20mm Chỉnh tốc Vặn núm tay quay khi motor đang chạy
VIDEO
a2) Motor điều tốc 3Kw 4Hp 200 - 1000 vòng
Thông số Giá trị Motor 3kW 4HP 3 pha 380V Hộp điều tốc Điều tốc cơ UDL mặt bích B5 Tốc độ trục ra 200 – 1000 vòng/phút (motor 4 cực) Đường kính trục ra Ø28mm Chiều dài trục ra 60mm Đường kính mặt bích ngoài Ø250mm Đường kính bích trong (gờ định tâm) Ø180mm Tổng dài 607mm Tổng cao 331mm Khoảng cách tâm 2 lỗ đế motor dọc trục 245mm Chỉnh tốc Núm nhựa đen, vặn khi motor đang chạy
a3) Bộ điều tốc 3kw 4HP trục thẳng trục 40
Loại chân đế:
Có đường kính cốt trục là: 40 mm Mã hàng: Motor mã 100 Hộp điều tốc MB 40 UDL (hình 2) Hộp số GHM40 (hình 4) Các tốc độ trục ra là: từ 298 vòng tới 3 vòng/ 1 phút, mời lựa chọn ở bản vẽ sau:
Loại mặt bích:
Kích thước mặt bích GVM: 300x275.4mm Mã hàng: Motor mã 100 + Điều tốc cơ MB 40 UDL + Hộp số GVM40
a4) Bộ điều tốc 3kw 4HP trục thẳng trục 50
Kiểu chân đế:
Có đường kính trục là: 50 mm Mã hàng bộ điều tốc: Động cơ mã 100 Hộp điều tốc MB 40 UDL (hình 2) Hộp số GHM50 (hình 4)
Kiểu mặt bích:
Kích thước mặt bích hộp giảm tốc GVM: 319x361mm Mã hàng: Motor mã 100 + hộp điều tốc MB 40 UDL + Hộp số GVM50

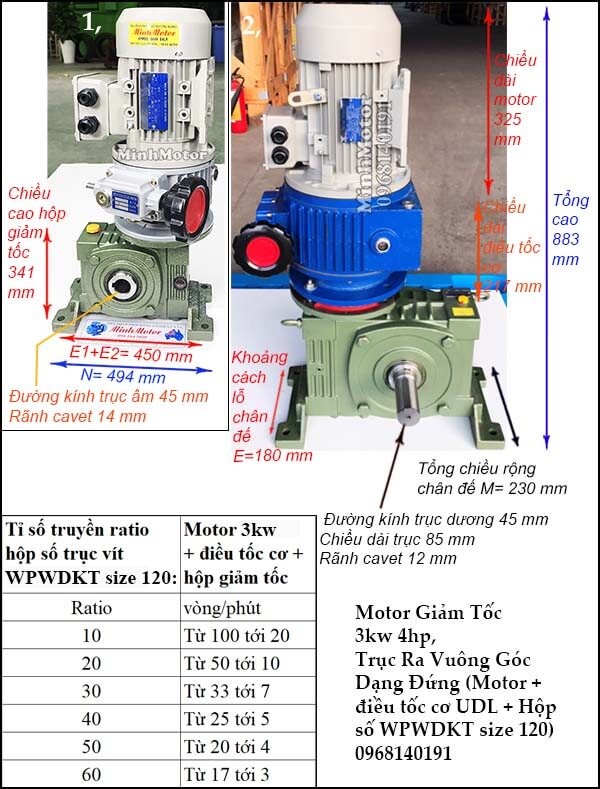

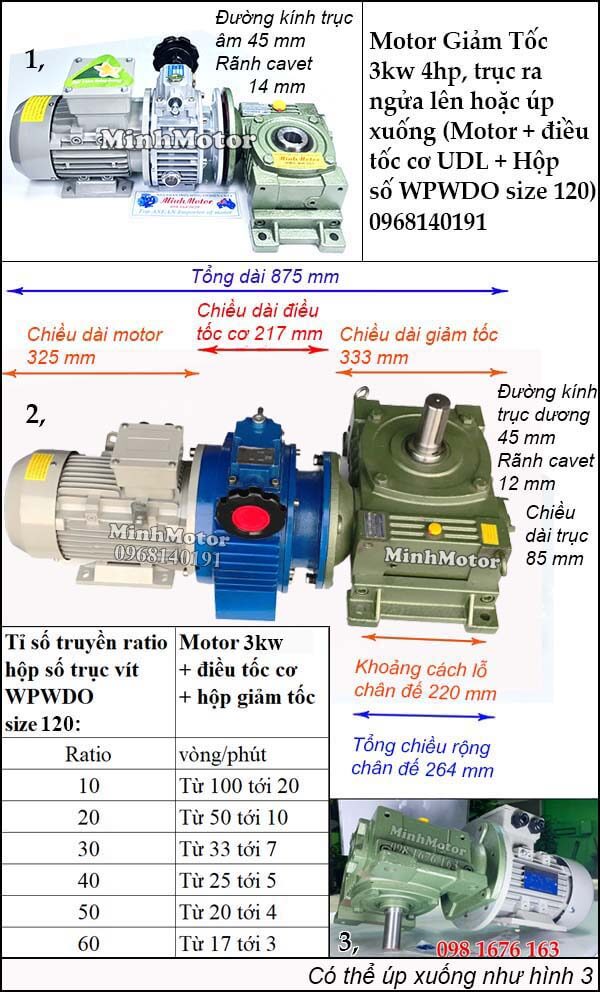

b. Bộ điều tốc motor 3kw 4HP cốt trục ngang b1) Bộ điều tốc motor 3kw 4hp trục vuông góc cốt âm
Loại 1: Bộ điều tốc motor 3kw 4HP gắn trục vít bánh vít NMRV size 90
Có đường kính trục là: 35 mm
Có đường kính cốt âm là: 35 mm, Rãnh cavet: 10 Mã hàng: Motor mã 100 + điều tốc cơ MB 40 UDL + Hộp giảm tốc NMRV 90 Dòng điện định mức ampe: 6.8 (A) Các tốc độ trục ra là: từ 200 vòng tới 5 vòng/ 1 phút, mời lựa chọn ở bảng sau:
Loại 2: Bộ điều tốc motor 3kw 4HP gắn NMRV size 75
Motor 3kw 4HP 4 cực có thể lắp với hộp số NMRV 75 như sau:
Tỷ số truyền ratio thường dùng: i = 5, 7.5 Đường kính cốt âm 28mm
Loại 3: Bộ điều tốc motor 3kw 4HP gắn trục vít bánh vít size 110
Có đường kính trục là: 42 mm Các tốc độ trục ra là: từ 200 vòng tới 6 vòng/ 1 phút, mời lựa chọn ở bản vẽ kỹ thuật sau:

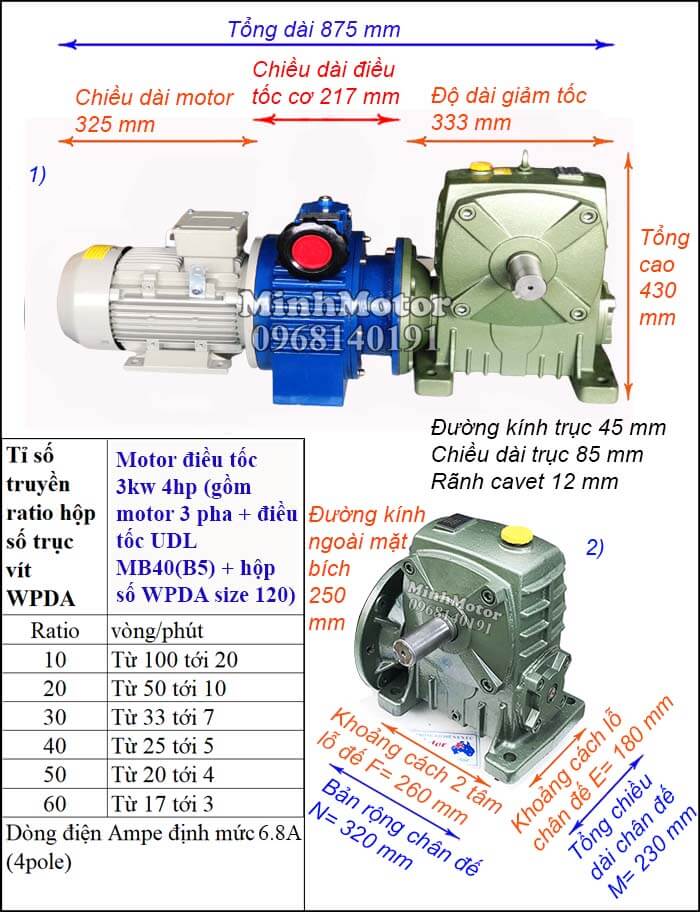

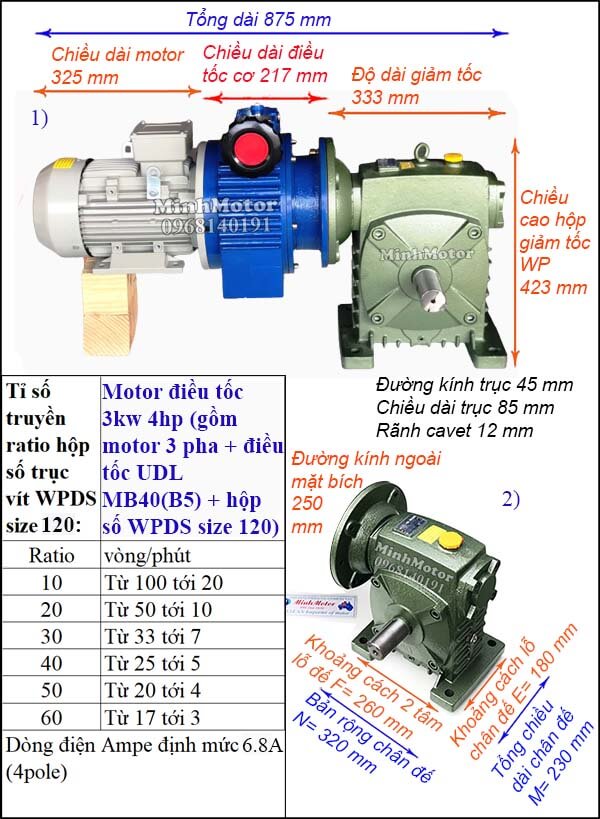

b2) Bộ điều tốc motor 3kw 4hp trục vuông góc cốt dương:
Bộ điều tốc motor 3kw 4HP gắn trục vít cốt dương NMRV size 90
Đường kính cốt ra: 35 mm, chiều dài trục: 80mm
Bộ điều tốc motor 3kw 4HP gắn trục vít cốt dương NMRV size 75 (ratio i=5, i= 7.5)
Đường kính trục ra: 28 mm, chiều dài trục: 60mm
Bộ điều tốc motor 3kw 4HP gắn trục vít cốt dương NMRV size 110
Đường kính trục dương: 42mm, chiều dài trục dương 80mm
c. Bộ điều tốc motor 3 pha 3Kw 4Hp cyclo c1) Bộ điều tốc motor 3 pha 3Kw 4Hp cyclo chân đế bánh răng hành tinh
Có đường kính trục là: 45 mm Các tốc độ trục ra là: từ 93 vòng tới 4 vòng/ 1 phút, mời lựa chọn ở thông số bản vẽ sau:
c2) Bộ điều tốc motor 3 pha 3Kw 4Hp cyclo chân đế
Có đường kính trục là: 55 mm Các tốc độ trục ra là: từ 96 vòng tới 5 vòng/ 1 phút, mời lựa chọn ở bản vẽ sau:
d. Bộ điều khiển motor 220v 1 pha 3Kw 4Hp d1) Motor Điều Tốc 3Kw 4Hp 1 pha 200- 1000 vòng
Thông số Giá trị Motor YL 3kW 4HP 1 pha 220V Hộp điều tốc Điều tốc cơ UDL mặt bích B5 Tốc độ trục ra 200 – 1000 vòng/phút (motor 4 cực) Đường kính trục ra Ø28mm Chiều dài trục ra 60mm Rãnh then (cavet) 8mm Đường kính mặt bích ngoài Ø250mm Đường kính bích trong (gờ định tâm) Ø180mm Tổng dài 642mm Tổng cao 345mm Khoảng cách tâm 2 lỗ đế motor dọc trục 140mm Chỉnh tốc Núm nhựa đỏ, vặn khi motor đang chạy
d2) Bộ điều khiển motor 220v 1 pha 3Kw 4Hp chân đế
Có đường kính trục là: 40 mm Các tốc độ trục ra là: từ 5 vòng tới 300 vòng/ 1 phút, mời lựa chọn ở bản vẽ kỹ thuật sau:
d3) Bộ điều khiển motor 220v 1 pha 3Kw 4Hp
Có đường kính trục là: 40 mm Các tốc độ trục ra là: từ 5 vòng tới 199 vòng/ 1 phút, mời lựa chọn ở thông số bản vẽ sau:
e. Bộ điều khiển motor 3Kw 4Hp mặt bích e1) Bộ điều khiển motor khuấy Cyclo 3Kw 4Hp
Có đường kính trục là: 45 mm Các tốc độ trục ra là: từ 92 vòng tới 6 vòng/ 1 phút, mời lựa chọn ở kích thước bản vẽ sau:
e2) Bộ điều khiển motor Cyclo khuấy 3Kw 4Hp
Có đường kính trục là: 55 mm Các tốc độ trục ra là: từ 90 vòng tới 5 vòng/ 1 phút, mời lựa chọn ở bảng sau:
f. Motor Điều Tốc 3kw 4Hp hộp số R tải nặng f1) Motor điều tốc 4Hp 3kw gắn hộp số R67 trục ra 35mm
f2) Motor điều tốc 4Hp 3kw gắn hộp số R77 trục ra 40mm
f3) Motor điều tốc 4Hp 3kw gắn hộp số R87 trục ra 50mm
5. Các phương pháp điều khiển tốc độ motor Điều tốc cơ chỉnh tay, kết hợp biến tần Hộp giảm tốc 1 cấp, 2 cấp, 3 cấp, 4 cấp, càng nhiều cấp tốc độ càng chậm Dùng hộp điều chỉnh tốc độ gắn motor mini Phổ biến nhất là Bộ điều tốc motor 220v và bộ điều chỉnh tốc độ 380v 3 pha
Video Bộ điều khiển motor 3Kw 4Hp
6. Bảng điện, tốc độ, mô-men bộ điều tốc motor 3kW 4Hp Cấu hình Trục ra Dải tốc độ trục ra (vòng/phút) Motor điều tốc đầu bích (3 pha hoặc 1 pha) 28 mm khoảng 200 – 1000 + GHM40 chân đế / GVM40 mặt bích 40 mm khoảng 3 – 298 + GHM50 / GVM50 50 mm khoảng 3 – 300 + NMRV75 (i = 5; 7.5) 28 mm khoảng 27 – 200 + NMRV90 cốt âm 35 mm khoảng 5 – 200 + NMRV110 42 mm khoảng 6 – 200 + cyclo XWD4 / XL4 45 mm khoảng 4 – 93 + cyclo XWD5 / XL5 55 mm khoảng 5 – 96
Điện và mô-men Giá trị tham khảo Dòng định mức 3 pha 380V khoảng 6,8 A (aptomat 16 A, dây 2,5 mm²) Dòng định mức 1 pha 220V khoảng 17 – 19 A (aptomat 25 A, dây 4 mm²) Mô-men tính theo motor ở 250 / 120 / 60 / 30 vòng/phút khoảng 86 / 179 / 358 / 716 Nm
Mô-men tính với hiệu suất tổng khoảng 75%. Mô-men cho phép của hộp số: xem nhãn/catalog hộp số. NMRV75 với i = 5; 7.5 cho dải tốc độ cao, mô-men nhỏ. Đầu thấp dải điều tốc, công suất truyền giảm. 7. Câu hỏi thường gặp về bộ điều tốc motor 3kW 4Hp NMRV75, 90 hay 110? Tải nhẹ, tốc độ cao chọn NMRV75. Tải vừa chọn NMRV90. Tải nặng chọn NMRV110.Vì sao NMRV75 chỉ i = 5; 7.5? Tỉ số nhỏ để hộp chịu được motor 3kW. Tốc độ ra khá cao.Máy khuấy nhỏ dùng loại nào? Cyclo mặt bích XL4 trục 45 mm. Tốc độ 6 – 92 vòng/phút.Thông tin nào cần báo? Dải tốc độ, kiểu lắp, đường kính trục máy. Điện 1 pha hay 3 pha.Xác minh gì khi nhận? Tem motor 3kW, 4 cực, khoảng 6,8 A. Mã điều tốc MB40, mã hộp số.Cyclo XWD4 hay XWD5? XWD4 trục 45 mm, tải vừa. XWD5 trục 55 mm, tải nặng hơn.Kích thước cần đối chiếu? Tâm trục cao 230 mm với MBW40-5C. Tổng dài 631 mm.Trước khi lắp cần làm gì? Kiểm tra mắt dầu điều tốc, hộp số. Quay tay trục ra thử.Bản 3 pha đấu điện thế nào? Aptomat 16 A, khởi động từ. Rơ le nhiệt khoảng 6,8 A.Đấu sao hay tam giác? Tem 220/380V thì lưới 380V đấu sao.Bản 1 pha cần chú ý gì? Dây 4 mm², aptomat 25 A. Đường dây dài dễ sụt áp khi khởi động.Lắp NMRV cốt âm thế nào? Bôi mỡ chống kẹt lên trục máy. Lắp tay đòn chống xoay.Chạy thử ra sao? Chạy không tải vài phút. Vặn tay quay hết dải tốc độ.An toàn cần gì? Tiếp địa vỏ motor. Che chắn xích, puly.Lắp GVM40 mặt bích ra sao? Bích 300 x 275,4 mm. Siết bu lông đều, chéo nhau.Dầu điều tốc thay khi nào? Lần đầu khoảng 500 giờ. Dùng đúng loại trên tem.Hộp NMRV nóng có sao không? Hộp trục vít ấm nóng là bình thường. Nóng bỏng tay thì giảm tải.Đo dòng thế nào? Đo khi chạy tải thường ngày. Bản 3 pha không vượt khoảng 6,8 A.Tốc độ tụt khi tải nặng? Bộ ma sát có thể trượt. Kiểm tra dầu, giảm tải.Phớt dầu cần xem gì? Vết dầu quanh trục ra. Rỉ dầu thì thay phớt.Tay quay khó vặn? Vệ sinh, tra mỡ ren. Chỉ vặn khi máy đang chạy.Còn kiểm tra gì? Siết bu lông chân đế. Vệ sinh lưới quạt motor.Bản 1 pha cần xem gì? Kiểm tra tụ đề, tụ ngậm. Tụ phồng, chảy dầu thì thay."NMRV75 tải gì cũng được". Hộp nhỏ, mô-men cho phép thấp. Xem catalog hộp số."Vặn tay quay khi máy dừng". Bộ UDL chỉ chỉnh được khi đang quay."Hộp trục vít tự hãm, khỏi cần phanh". Khả năng tự hãm giảm khi hộp mòn."Dầu nào cũng dùng được". Sai dầu làm trượt bộ ma sát."Motor 1 pha chạy đóng cắt liên tục". Tụ và cuộn đề nóng, nhanh hỏng."Rơ le nhiệt chỉnh 10 A cho chắc". Motor 3kW quá tải lâu sẽ cháy cuộn dây."Không cần thay dầu lần đầu". Mạt kim loại chạy rà làm mòn nhanh.
