Hộp Giảm Tốc WPA 70

8.087 reviews

Hộp giảm tốc WPA 70 còn gọi là hộp số WPA 70 hay hộp số giảm tốc WPA size 70. Đây là một trong những thiết bị truyền động phổ biến nhất trong ngành công nghiệp.

1) Ứng dụng hộp giảm tốc WPA 70

Hộp giảm tốc WPA size 70 thường được sử dụng nhiều trong các ngành nghề như:

  • Máy sục khí nuôi hải sản, máy phun sương, máy tạo bọt, máy bơm lọc nước tự động
  • Máy sấy bột ngũ gốc, máy xay xát thóc, máy nghiền bột
  • Máy trộn xi măng xây nhà, máy dầm móng, máy bơm hút bùn
  • Tời kéo phà vận chuyển hàng hóa
  • Băng chuyền, tời hàng vận chuyển hàng hóa
  • Máy đục, máy rung sàng lọc trong khai khoáng

2) Ưu điểm hộp số giảm tốc WPA 70

  • Size 70 nhỏ gọn, phù hợp với các ứng dụng có không gian lắp đặt hạn chế
  • Thiết kế tỷ số giảm tốc lớn, tăng lực xoắn và giảm tốc độ quay tốt, có thể điều chỉnh linh hoạt
  • Kết cấu đơn giản, dễ dàng tháo lắp khi cần vệ sinh hoặc bảo dưỡng
  • Vỏ gang cứng chắc, độ bền cao, không bị han gỉ do ảnh hưởng của thời tiết
  • Có thể lắp đặt ở nhiều tư thế, phù hợp với nhiều loại máy móc thiết bị
  • Các bộ phận dễ tìm kiếm để thay thế khi phát sinh hỏng hóc
  • Giá thành tốt, được nhiều nhà máy lựa chọn sử dụng

3) Cấu tạo hộp số WPA 70

Hộp giảm tốc động cơ WPA size 70 có cấu tạo tương tự hộp giảm tốc WPA tiêu chuẩn. Tuy nhiên các bộ phận có kích thước nhỏ phù hợp bao gồm:

  • Bánh răng vít (worm gear): Là một bánh răng vít có các răng cưa ở dạng vít, thường được làm từ thép. Nó nằm trên trục đầu vào và tạo ra động cơ chuyển động quay sang chuyển động xoắn.
  • Bánh răng trục (planetary gear): Là một hệ thống bánh răng gồm nhiều bánh răng nhỏ, được gắn trên trục đầu ra. Khi bánh răng vít xoay, nó quay các bánh răng trục và tạo ra hiệu ứng giảm tốc.
  • Vỏ hộp: Là thành phần bao quanh các bánh răng và các bộ phận khác của hộp giảm tốc. Nó giữ các bộ phận lại và cung cấp bảo vệ và hỗ trợ cơ học cho hộp giảm tốc.
  • Hệ thống trục và ổ lăn: Bao gồm trục đầu vào, trục đầu ra và các ổ lăn để hỗ trợ chuyển động quay và chịu tải trọng.

4) Nguyên lý hoạt động hộp giảm tốc WPA 70

Nguyên lý hoạt động của hộp giảm tốc này dựa trên nguyên lý của bánh răng hành tinh và vít me. Cụ thể như sau:

  • Khi động cơ được kết nối với hộp giảm tốc motor WPA 70, đầu vào từ động cơ được truyền đến bánh răng hành tinh.
  • Bánh răng hành tinh quay xung quanh trục và đồng thời quay xung quanh bánh răng vít me. Bánh răng vít me nhờ vào răng cưa của nó mà di chuyển theo chiều ngang và chuyển động quay thành chuyển động dọc, chuyển đến đầu ra của hộp giảm tốc.
  • Trong quá trình chuyển động, bánh răng hành tinh tạo ra sự giảm tốc và tăng moment xoắn đầu ra so với đầu vào. Điều này cho phép hộp giảm tốc WPA 70 cung cấp sự điều chỉnh tốc độ và moment xoắn theo yêu cầu của ứng dụng.
  • Tỷ số giảm tốc phụ thuộc vào vào số lượng bánh răng hành tinh và bánh răng vít me. Có thể tùy chỉnh tỷ số giảm tốc ở ngoài hộp tùy theo mong muốn.

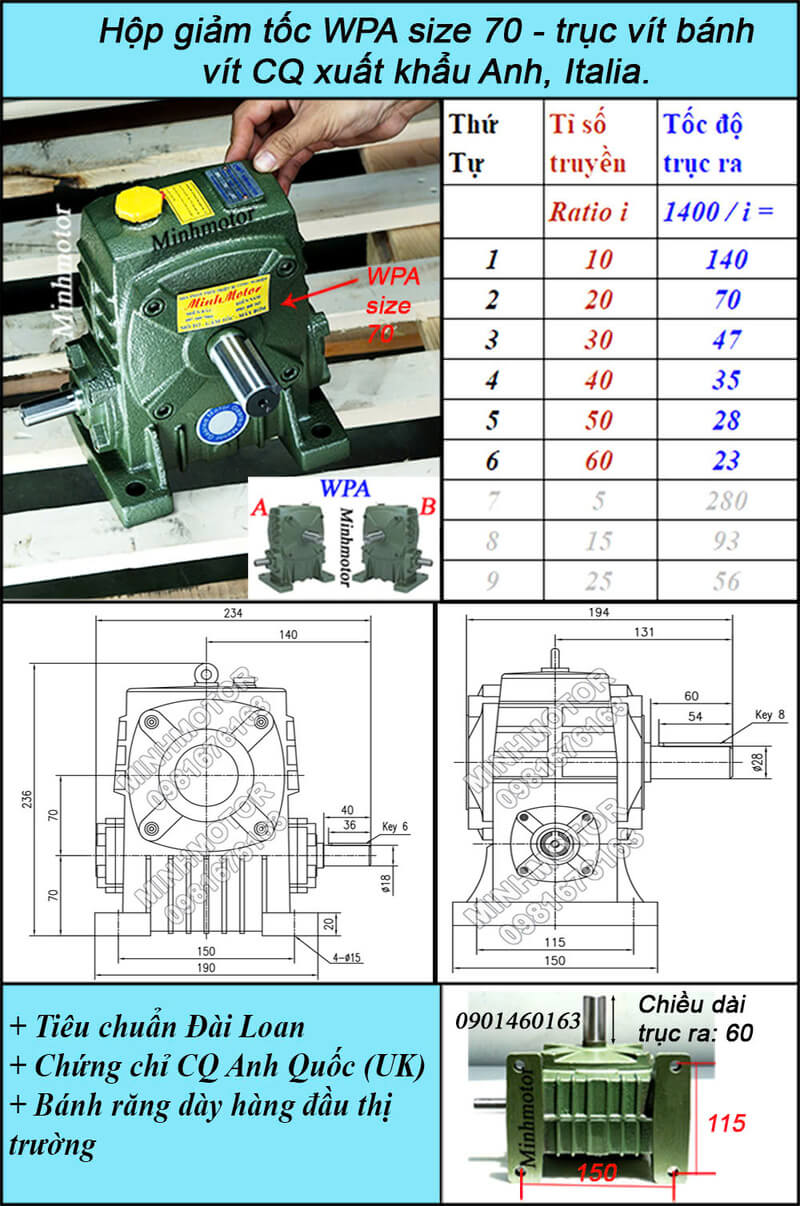

5) Thông số kích thước hộp giảm tốc WPA 70

  • Tỉ số truyền phổ biến của hộp giảm tốc WPA size 70 = 5, 10, 15, 20, 35, 40, 50, 60.
  • A = Tổng chiều ngang = 231 mm, B = Tổng chiều dọc = 194 mm
  • H = Tổng cao = 236 mm, LC = Đường kính mặt bích ngoài = 200 mm
  • E = Khoảng cách tâm lỗ đế dọc = 115 mm
  • F = Khoảng cách tâm lỗ đế ngang trục = 150 mm
  • U = Đường kính trục vào = 18 mm
  • S = Đường kính trục ra = 28 mm

Hộp số động cơ WPA size 60 có bản vẽ hình học sau:

Thông số kích thước hộp giảm tốc trục vít WPA size 70

6) Phân loại hộp giảm tốc WPA 70

a) Hộp giảm tốc WPA 70 gắn motor 3 pha

Đây là các kích thước khi hộp số giảm tốc WPA 70 gắn với động cơ 0.75kw

  • A = Tổng chiều dài hộp giảm tốc WPA 70 = 461 mm
  • B = Tổng chiều ngang = 231 mm
  • C = Tổng chiều cao = 236 mm
  • D = Đường kính trục ra của hộp số = 28 mm
  • E = Chiều dài trục ra của hộp số = 60 mm
  • F = Đường kính bích motor = 200 mm

Ảnh bên dưới hiển thị chi tiết số liệu của hộp số motor WPA 70 liền động cơ 1HP:

Motor liền hộp giảm tốc mặt bích WPDA Size 70

b) Hộp giảm tốc WPA 70 gắn motor 1 pha

  • Khoảng cách tâm trục xuống mặt đất = 140mm
  • Tổng chiều ngang = 474 mm
  • Tổng chiều cao = 236 mm
  • Đường kính trục vào của hộp số = 19 mm
  • Chiều dài trục ra của hộp số = 60 mm
  • Đường kính bích motor = 200 mm

Sau đây là bản vẽ hình học của hộp giảm tốc WPA size 70 gắn motor 1HP 1 pha:

Hộp giảm tốc WPA 70 gắn motor 1 pha

c) Hộp số WPA 70 thắng từ

Hộp số WPA size 70 gắn phanh sẽ giúp motor ngừng quay lập tức khi ngắt điện, có các thông tin kích thước như:

  • Tổng chiều cao = 236 mm
  • Đường kính trục ra = 28 mm
  • Chiều dài trục ra = 60 mm
  • Đường kính bích motor = 200 mm
  • Tỉ số truyền ratio từ 10 đến 60, tương ứng với tốc độ giảm từ 150 vòng/phút đến còn 23 vòng/phút

Bản vẽ chi tiết hộp số giảm tốc WPA 70 được thể hiện ở hình sau:

7) Cách lựa chọn tốc độ hộp giảm tốc WPA 70

Tỉ số truyền thông dụng của hộp giảm tốc WPA 70, ratio = 5, 10, 15, 20, 25, 30, 40, 50, 60

Tỷ số truyền càng nhỏ thì tốc độ vòng quay của trục ra hộp số giảm tốc WPA size 70 càng lớn, mời quý vị tham khảo thêm tốc độ vòng quay của trục ra ứng với từng tỉ số truyền:

  • Trục ra 280 - 300 vòng/1 phút khi Ratio = 5, thị trường miền Nam gọi là 1/5, lực momen = 70 Nm
  • Trục ra 140 - 150 vòng/1 phút khi Ratio = 10, thị trường miền Nam gọi là 1/10, lực momen = 83 Nm
  • Trục ra 93 - 100 vòng/1 phút khi Ratio = 15, thị trường miền Nam gọi là 1/15, lực momen = 98 Nm
  • Trục ra 70 - 75 vòng/1 phút khi Ratio = 20, thị trường miền Nam gọi là 1/20, lực momen = 101 Nm
  • Trục ra 56 - 60 vòng/1 phút khi Ratio = 25, thị trường miền Nam gọi là 1/25, lực momen = 112 Nm
  • Trục ra 46.7 - 50 vòng/1 phút khi Ratio = 30, thị trường miền Nam gọi là 1/30, lực momen = 99 Nm
  • Trục ra 35 - 37.5 vòng/1 phút khi Ratio = 40, thị trường miền Nam gọi là 1/40, lực momen = 104 Nm
  • Trục ra 28 - 30 vòng/1 phút khi Ratio = 50, thị trường miền Nam gọi là 1/50, lực momen = 113 Nm
  • Trục ra 23.3 - 25 vòng/1 phút khi Ratio = 60, thị trường miền Nam gọi là 1/60, lực momen = 113 Nm

Mời quý vị xem thêm các tư thế lắp đặt khác của hộp giảm tốc WPA size 70 dưới đây:

thiết kế lắp đặt hộp số giảm tốc wpa size 70

8) Cách lắp đặt hộp giảm tốc WPA size 70

Các bước lắp đặt hộp giảm tốc WPA size 70 như sau:

  1. Chuẩn bị:
  • Xác định vị trí và không gian cần để lắp đặt hộp giảm tốc.
  • Đảm bảo rằng bề mặt lắp đặt phẳng và chắc chắn để tránh rung động và lệch tâm.
  1. Kiểm tra:
  • Kiểm tra các thành phần trong hộp giảm tốc để đảm bảo chúng không bị hư hỏng hoặc có vấn đề gì trước khi lắp đặt.
  • Đảm bảo rằng kích thước và thông số kỹ thuật của hộp giảm tốc phù hợp với yêu cầu ứng dụng.
  1. Lắp đặt hộp giảm tốc:
  • Xác định hướng lắp đặt của hộp giảm tốc, đảm bảo các đầu vào và đầu ra hợp lý với hệ thống.
  • Sử dụng các phụ kiện và bu lông phù hợp để gắn chặt hộp giảm tốc vào bề mặt lắp đặt. Đảm bảo rằng việc lắp đặt được thực hiện theo hướng dẫn của nhà sản xuất.
  1. Kết nối:
  • Kết nối động cơ với đầu vào của hộp giảm tốc. Đảm bảo sự cố định và liên kết chặt chẽ giữa động cơ và hộp giảm tốc.
  • Kết nối đầu ra của hộp giảm tốc với các thành phần khác của hệ thống, như trục hoặc cơ cấu truyền động.
  1. Kiểm tra và điều chỉnh:
  • Sau khi lắp đặt hoàn tất, kiểm tra hộp giảm tốc để đảm bảo rằng nó hoạt động đúng và không có vấn đề gì về rung động, tiếng ồn hoặc lệch tâm.
  • Điều chỉnh tốc độ và moment xoắn nếu cần thiết, theo yêu cầu của ứng dụng.

9) Các hãng sản xuất hộp giảm tốc WPA size 70

Hộp giảm tốc WPA size 70 các hãng dưới đây được ưa chuộng nhất thị trường, mời khách hàng tham khảo:

a) Hộp số giảm tốc WPA 70 SEW-Eurodrive

SEW-Eurodrive là một trong những nhà sản xuất hàng đầu trong lĩnh vực hộp giảm tốc và truyền động điện. Là công ty của Đức, SEW-Eurodrive sản xuất các sản phẩm chủ yếu gồm bánh răng, động cơ, động cơ điện và công nghệ biến tần. Trong đó, họ cung cấp nhiều loại hộp giảm tốc, bao gồm cả WPA size 70.

Hộp giảm tốc WPA của SEW-Eurodrive nổi tiếng là chất lượng ổn định, ít bảo trì, ít hỏng hóc. Thiết bị được sản xuất đạt tiêu chuẩn khắt khe của thị trường châu Âu. Do vậy hộp giảm tốc WPA size 70 của SEW-Eurodrive được rất nhiều nhà máy lựa chọn.

b) Hộp giảm tốc WPA 70 của Bonfiglioli

Bonfiglioli là một công ty đa quốc gia thành lập và hoạt động từ năm 2008, chuyên sản xuất các giải pháp truyền động và hộp giảm tốc. Bonfiglioli sản xuất và cung cấp ra thị trường các loại hộp giảm tốc WPA, bao gồm cả size 70.

Hộp giảm tốc WPA 70 nói riêng và hộp giảm tốc các loại nói chung của Bonfiglioli được đánh giá cao về chất lượng. Bên cạnh đó, giá thành sản phẩm khá mềm, chế độ bảo hành tốt nên được nhiều người dùng ưa chuộng.

c) Hộp giảm tốc WPA 70 Rossi

Rossi là một nhà sản xuất hộp giảm tốc và các thiết bị sản xuất danh tiếng từ Ý. Các sản phẩm của hãng nổi tiếng với độ bền cao, chế tạo từ thép và hợp kim thép siêu bền.

Rossi cung cấp ra thị trường nhiều dòng sản phẩm, trong đó có hộp giảm tốc WPA size 70. Có mặt ở thị trường Việt Nam đã khá nhiều năm, hộp giảm tốc của Rossi đã trở nên quen thuộc khi thường xuyên có mặt ở các nhà máy sản xuất.

d) Hộp giảm tốc WPA size 70 Nord Drivesystems

Nord Drivesystems là một công ty hàng đầu thế giới trong lĩnh vực truyền động và hộp giảm tốc. Họ cung cấp các loại hộp giảm tốc WPA với nhiều kích thước khác nhau, bao gồm cả size 70.

Thiết bị của hãng được sản xuất trên dây chuyền công nghệ tiên tiến nhất hiện nay. Trải qua quy trình kiểm soát chất lượng khắt khe, 100% thiết bị đến với người dùng đều đảm bảo chất lượng và hiệu quả hoạt động tốt nhất.

e) Hộp giảm tốc WPA size 70 Sumitomo Drive Technologies

Sumitomo Drive Technologies là một công ty công nghiệp nổi tiếng trong lĩnh vực truyền động và hộp giảm tốc. Trong đó, hộp giảm tốc WPA size 70 của Sumitomo nổi tiếng về độ bền tốt, hiệu suất truyền động cao trong suốt nhiều năm hoạt động. Các bộ phận của hộp giảm tốc Sumitomo cũng dễ dàng tìm kiếm trên thị trường để thay thế khi hỏng hóc.

Trên đây là những thông tin quan trọng về hộp giảm tốc WPA 70. Mời tham khảo các loại hộp giảm tốc bán chạy khác dưới đây.
