Hộp Giảm Tốc Trục Vít WPA Size 175

5.941 reviews

Hộp giảm tốc WPA 175 còn gọi là hộp số WPA size 175. Đây là sản phẩm chất lượng cao cùng với quá trình truyền tải ổn định, tiếng ồn thấp nên rất được thị trường ưa chuộng. Sau đây là các thông tin quan trọng nhất về hộp số WPA 175:

1) Ứng dụng hộp giảm tốc WPA 175

Hộp số giảm tốc WPA size 175 là một động cơ quan trọng trong việc tăng sản lượng, tiết kiệm thời gian và giảm được chi phí nhân công nên được ứng dụng rất nhiều các ngành như:

  • Sản xuất in ấn bao bì
  • Gia công, chế biến, luyện kim
  • Chế tạo máy xi mạ, máy cán thép, máy nghiền thức ăn chăn nuôi

2) Thông số kích thước hộp giảm tốc WPA 175

  • A = Tổng chiều ngang = 534 mm, B = Tổng chiều dọc = 388 mm
  • H = Tổng cao = 600 mm, LC = Đường kính mặt bích ngoài = 300 mm
  • E = Khoảng cách tâm lỗ đế dọc = 250 mm
  • F = Khoảng cách tâm lỗ đế ngang trục = 350 mm
  • U = Đường kính trục vào = 45 mm
  • S = Đường kính trục ra = 65 mm

Kiểu dáng và các thông tin liên quan đế hộp số giảm tốc WPA size 175 được minh họa qua hình sau:

Thông số kích thước hộp giảm tốc trục vít WPA size 175

3) Phân loại hộp giảm tốc WPA 175

a) Hộp giảm tốc WPA 70 gắn motor 5.5kw

  • Tổng chiều dài = 867mm
  • Tổng chiều ngang = 405mm
  • Tổng chiều cao = 600mm
  • Đường kính bích motor = 300mm
  • Khoảng cách từ tâm trục xuống mặt đất = 335mm
  • Kích thước lỗ đế: 12mm
  • Bản rộng cavat = 18mm

Phía dưới là bản vẽ hình học hộp giảm tốc WPA size 175 mặt bích liền motor 7.5HP:

b) Hộp giảm tốc WPA 175 gắn motor 7.5kw

Kích thước chi tiết hộp số WPA size 175 liền motor 10HP 7.5kw như sau:

  • Tổng chiều dài = 907mm
  • Tổng chiều ngang = 405mm
  • Tổng chiều cao = 600mm
  • Đường kính trục ra của hộp số = 65mm
  • Chiều dài trục ra của hộp số = 110mm
  • Đường kính bích motor = 300mm

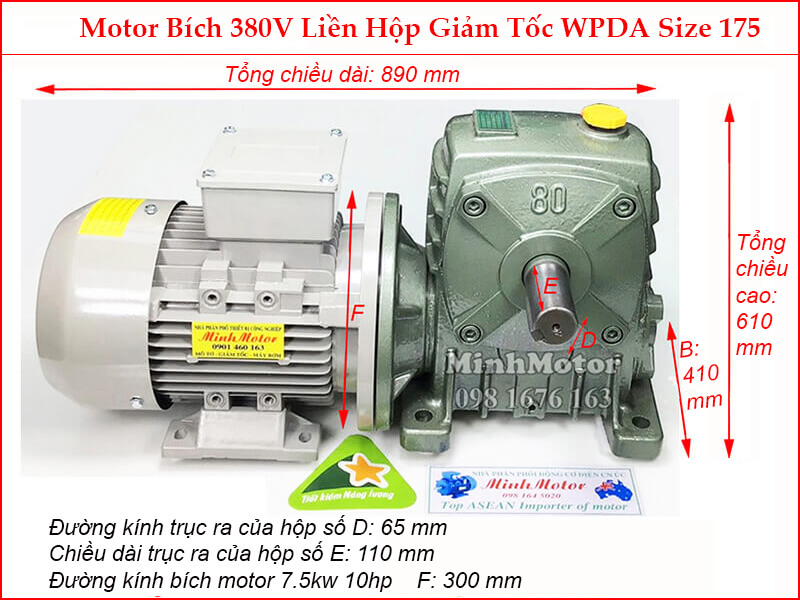

Sau đây là ảnh bản vẽ hộp giảm tốc WPA size 175 mặt bích liền motor 10HP:

motor liền hộp giảm tốc mặt bích WPDA size 175

4) Thiết kế lắp đặt hộp giảm tốc WPA 175

Tỷ số truyền của hộp giảm tốc WPA size 175 = 5, 10, 15, 20, 25, 30, 40, 50, 60

Tỷ số truyền càng nhỏ thì tốc độ vòng quay càng lớn, mời quý vị tham khảo thêm tốc độ vòng quay của trục ra ứng với từng tỉ số truyền sau:

  • Trục ra 280 - 300 vòng/1 phút khi Ratio = 5, thị trường miền Nam gọi là 1/5, lực momen = 70 Nm
  • Trục ra 140 - 150 vòng/1 phút khi Ratio = 10, thị trường miền Nam gọi là 1/10, lực momen = 83 Nm
  • Trục ra 93 - 100 vòng/1 phút khi Ratio = 15, thị trường miền Nam gọi là 1/15, lực momen = 98 Nm
  • Trục ra 70 - 75 vòng/1 phút khi Ratio = 20, thị trường miền Nam gọi là 1/20, lực momen = 101 Nm
  • Trục ra 56 - 60 vòng/1 phút khi Ratio = 25, thị trường miền Nam gọi là 1/25, lực momen = 112 Nm
  • Trục ra 46.7 - 50 vòng/1 phút khi Ratio = 30, thị trường miền Nam gọi là 1/30, lực momen = 99 Nm
  • Trục ra 35 - 37.5 vòng/1 phút khi Ratio = 40, thị trường miền Nam gọi là 1/40, lực momen = 104 Nm
  • Trục ra 28 - 30 vòng/1 phút khi Ratio = 50, thị trường miền Nam gọi là 1/50, lực momen = 113 Nm
  • Trục ra 23.3 - 25 vòng/1 phút khi Ratio = 60, thị trường miền Nam gọi là 1/60, lực momen = 113 Nm

Mời quý vị xem thêm các tư thế lắp đặt khác của hộp giảm số WPA size 175 dưới đây:

thiết kế lắp đặt hộp số giảm tốc wpa size 175

/ /
