Hộp giảm tốc WPA 100 còn gọi là hộp số WPA 100 hay hộp số giảm tốc WPA size 100. Đây là hộp số đạt tiêu chuẩn châu Âu được sử dụng trong nhiều ngành công nghiệp. Tiếp theo đây là những thông tin quan trọng nhất về sản phẩm:
1) Ứng dụng hộp giảm tốc WPA 100
Hộp số động cơ WPA 100 có khả năng chịu lực và mài mòn tốt nên rât phù hợp để truyền giảm tốc cho các thiết bị cơ khí khác nhau như:
- Ngành vận chuyển: các thiết bị nâng hạ, băng tải, vít tải, băng cuốn
- Nhà máy sản xuất: máy khuấy, máy trộn, máy nghiền, máy sàng lọc nguyên liệu
- Trong nông nghiệp: Dùng trong máy bơm, máy phun thuốc, máy gặt,...
- Trong xây dựng: Chế tạo máy bơm hút bùn, máy trộn bê tông, máy đầm,...
- Sử dụng trong dây truyền sản xuất tự động
- Dùng trong hệ thống đèn chiếu sáng, máy đun nước năng lượng mặt trời
2) Cấu tạo hộp số giảm tốc WPA 100
Hộp giảm tốc động cơ WPA 100 có cấu tạo gồm các bộ phận sau:
- Vỏ hộp: bao quanh các bánh răng và các bộ phận khác, có vai trò bảo vệ và hỗ trợ cơ học cho hộp giảm tốc
- Hệ thống trục: Gồm trục vào và trục ra, là bộ phận truyền động cho hộp giảm tốc
- Hệ thống bánh răng: Gồm các bánh răng lớn và nhỏ kết nối tương tác với nhau để tạo ra hiệu ứng giảm tốc.
- Hệ thống ổ lăn: Giảm ma sát, hỗ trợ truyền động hiệu quả
- Các bộ phận khác: đế hộp, tay cầm, bulong,...
3) Ưu điểm hộp số WPA 100
Hộp giảm tốc motor WPA 100 được đánh giá cao ở những ưu điểm sau:
- Đa dạng phân loại, có thể lắp đặt với nhiều loại động cơ như: 1 pha, 3 pha, động cơ có thắng từ,...
- Kích thước phù hợp với các hệ thống máy móc công nghiệp
- Khả năng chịu mài mòn tốt, độ bền cao kể cả trong môi trường khắc nghiệt
- Khả năng tải tốt, phù hợp với các thiết bị cần lực kéo lớn
- Vận hành êm, không gây tiếng ồn máy móc khó chịu
- Ứng dụng đa dạng trong nhiều lĩnh vực
- Giá thành tốt, là lựa chọn phù hợp khi cần đầu tư số lượng lớn
4) Nguyên lý hoạt động hộp giảm tốc WPA 100
Hộp giảm tốc WPA 100 vận hành với nguyên lý như sau:
- Hộp giảm tốc WPA 100 kết nối với động cơ đầu vào, truyền động từ động cơ đến bánh răng hành tinh.
- Bánh răng hành tinh quay xung quanh trục và bánh răng vít me. Bánh răng vít me di chuyển theo chiều ngang và chuyển chuyển động quay thành chuyển động dọc, truyền đến đầu ra của hộp giảm tốc.
- Trong quá trình chuyển động, bánh răng hành tinh vừa giảm tốc vừa tăng moment xoắn đầu ra so với đầu vào. Kết quả là hộp giảm tốc WPA 100 cung cấp sự điều chỉnh tốc độ và moment xoắn theo yêu cầu của ứng dụng.
- Có thể tùy chỉnh tỷ số giảm tốc phụ thuộc vào vào số lượng bánh răng hành tinh và bánh răng vít me bằng điều chỉnh ở ngoài hộp theo mong muốn.
5) Thông số kỹ thuật hộp giảm tốc WPA 100
Hộp giảm tốc size 100 có hai loại là WPA và WPWA có kích thước cụ thể như sau:
a) Hộp số WPA 100
Hộp giảm tốc WPA size 100 có trục vít bánh bánh CQ, sản xuất theo công nghệ Đài Loan. Sản phẩm do Minhmotor cung cấp có đầy đủ chứng chỉ CQ Anh Quốc, Italia. Dưới đây là các kích thước chính
- A = Tổng chiều ngang hộp số giảm tốc WPA size 100 = 322 mm, B = Tổng chiều dọc = 254 mm
- H = Tổng cao = 336 mm, LC = Đường kính mặt bích ngoài = 200 mm
- E = Khoảng cách 2 tâm lỗ đế dọc = 155 mm
- F = Khoảng cách tâm lỗ đế ngang trục = 220 mm
- U = Đường kính trục vào = 25 mm
- S = Đường kính trục ra = 38 mm

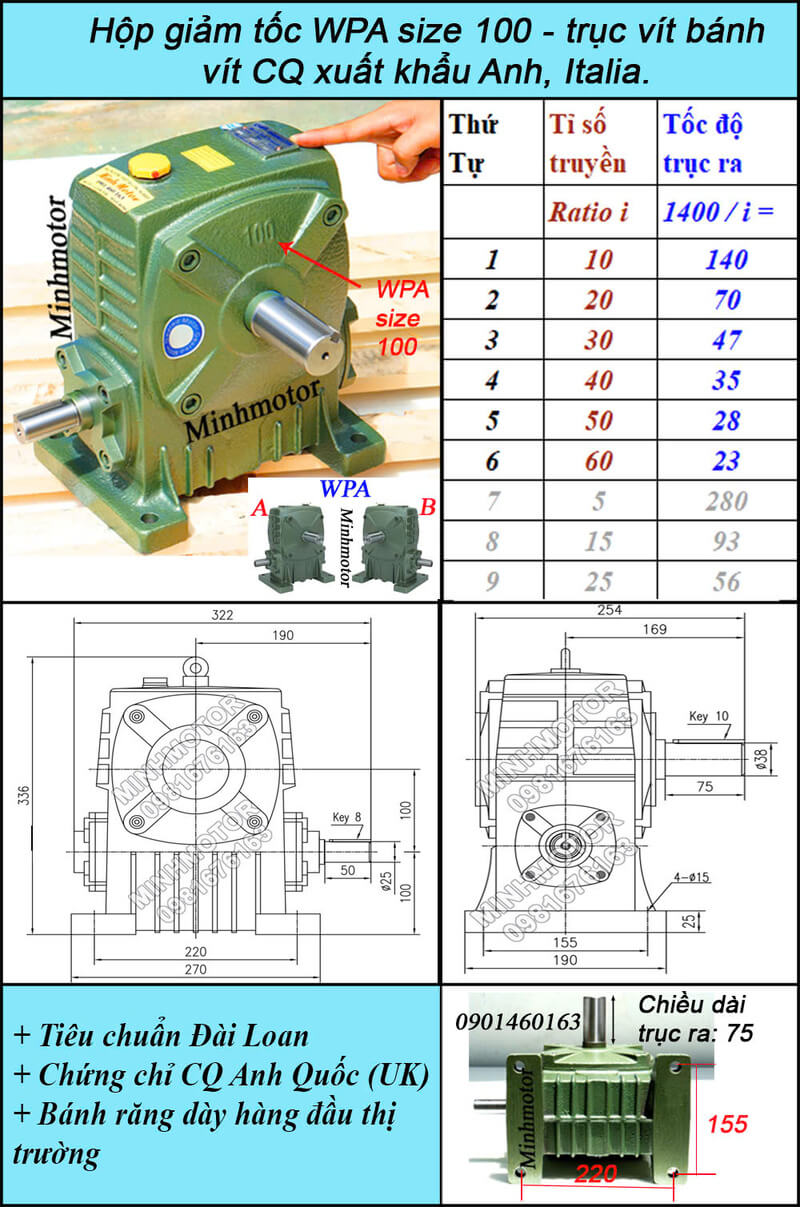

Hộp số motor WPA 100 có bản vẽ hình học sau:
b) Hộp số WPWA size 100
Hộp giảm tốc WPWA size 100 có trục cốt vào ở phía dưới trục ra, sản xuất theo công nghệ Đài Loan. Sản phẩm do Minhmotor cung cấp có đầy đủ chứng chỉ CQ đạt tiêu chuẩn xuất khẩu châu Âu. Dưới đây là các kích thước chính
- Tổng chiều cao 330mm, ngang 270mm, dọc 190mm
- Đường kính trục vào 25mm, rãnh cavet 7mm
- Đường kính trục ra 38mm, rãnh cavet 10mm
- Lỗ gắn chân đế rời
- Đường kính lỗ đế 15mm
- E = Khoảng cách 2 tâm lỗ đế dọc = 155 mm
- F = Khoảng cách tâm lỗ đế ngang trục = 220 mm
- Tâm trục xuống mặt đất 200mm

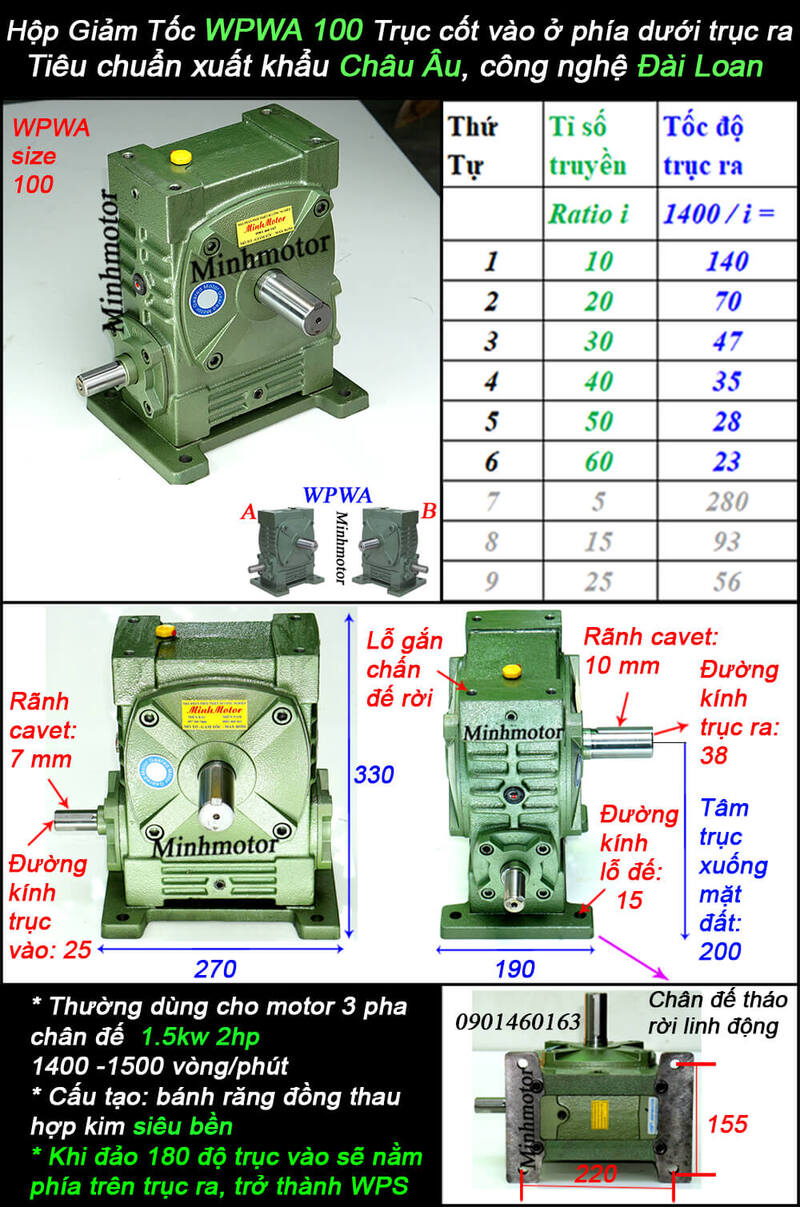

Hộp số giảm tốc WPWA size 100 thường lắp đặt với motor 3 pha chân đế công suất 1.5kw, 2HP, 1400 - 1500 vòng / phút. có bản vẽ hình học sau:
Đặc biệt: Khi đảo 180 độ, trục vào sẽ nằm phía trên trục ra và trở thành mã WPS. Chân đế tháo rời linh động, ứng dụng đa dạng.
6) Cách chọn tốc độ hộp giảm tốc WPA 100
Tỉ số truyền của hộp giảm tốc WPA size 100 ratio = 5, 10, 15, 20, 25, 30, 40, 50, 60
Tỷ số truyền càng nhỏ thì tốc độ vòng quay trục hộp số giảm tốc WPA 100 càng lớn, mời quý vị tham khảo thêm tốc độ vòng quay của trục ra ứng với từng tỉ số truyền:
- Trục ra 280 - 300 vòng/1 phút khi Ratio = 5, thị trường miền Nam gọi là 1/5, lực momen = 70 Nm
- Trục ra 140 - 150 vòng/1 phút khi Ratio = 10, thị trường miền Nam gọi là 1/10, lực momen = 83 Nm
- Trục ra 93 - 100 vòng/1 phút khi Ratio = 15, thị trường miền Nam gọi là 1/15, lực momen = 98 Nm
- Trục ra 70 - 75 vòng/1 phút khi Ratio = 20, thị trường miền Nam gọi là 1/20, lực momen = 101 Nm
- Trục ra 56 - 60 vòng/1 phút khi Ratio = 25, thị trường miền Nam gọi là 1/25, lực momen = 112 Nm
- Trục ra 46.7 - 50 vòng/1 phút khi Ratio = 30, thị trường miền Nam gọi là 1/30, lực momen = 99 Nm
- Trục ra 35 - 37.5 vòng/1 phút khi Ratio = 40, thị trường miền Nam gọi là 1/40, lực momen = 104 Nm
- Trục ra 28 - 30 vòng/1 phút khi Ratio = 50, thị trường miền Nam gọi là 1/50, lực momen = 113 Nm
- Trục ra 23.3 - 25 vòng/1 phút khi Ratio = 60, thị trường miền Nam gọi là 1/60, lực momen = 113 Nm
Mời quý vị xem thêm các tư thế lắp đặt khác của hộp số WPA 100 dưới đây:
7) Cách lắp đặt hộp giảm tốc WPA 100
Để lắp đặt hộp giảm tốc WPA 100, bạn có thể tuân theo các bước sau:
Chuẩn bị: Xác định vị trí lắp đặt và đảm bảo rằng nền móng hoặc bề mặt cần lắp đặt là phẳng và ổn định. Kiểm tra hướng dẫn lắp đặt của nhà sản xuất để biết yêu cầu cụ thể và các công cụ cần thiết.
Xác định hướng lắp đặt: Xác định hướng lắp đặt của hộp giảm tốc dựa trên yêu cầu ứng dụng của bạn. Đảm bảo rằng đường trục vào và ra của hộp giảm tốc được xác định đúng vị trí và hướng.
Lắp đặt trục đầu vào và trục đầu ra: Đảm bảo rằng trục đầu vào và trục đầu ra của hộp giảm tốc được chính xác định và gắn chặt. Sử dụng các phụ kiện và ốc vít cung cấp bởi nhà sản xuất để đảm bảo sự ổn định và đúng vị trí.
Gắn chặt hộp giảm tốc: Gắn chặt hộp giảm tốc vào nền móng hoặc bề mặt lắp đặt bằng cách sử dụng ốc vít hoặc các phương pháp gắn khác tùy thuộc vào yêu cầu của nhà sản xuất. Đảm bảo rằng hộp giảm tốc được cố định một cách an toàn và chắc chắn.
Kiểm tra và điều chỉnh: Sau khi lắp đặt xong, kiểm tra kỹ lưỡng hộp giảm tốc để đảm bảo rằng nó hoạt động một cách chính xác và không có hiện tượng rung động hoặc tiếng ồn bất thường. Kiểm tra các khớp nối và phụ kiện để đảm bảo rằng chúng đã được gắn chặt.
Bôi trơn: Theo hướng dẫn của nhà sản xuất, bôi trơn hộp giảm tốc WPA 100 bằng loại dầu hoặc mỡ bôi trơn khuyến nghị. Đảm bảo áp dụng đúng lượng bôi trơn và theo các quy định cụ thể.
