Hộp Giảm Tốc NMRV 63

7.996 reviews

Hộp giảm tốc NMRV 63 hay hộp số NMRV size 63 là thiết bị kết nối truyền động, giúp điện năng chuyển hóa từ motor điện thành cơ năng. Thông qua hộp số NMRV 63, động cơ điện chạy chậm hơn, tạo ra lực mô men cao hơn, khỏe hơn.

Dưới đây là những thông tin quan trọng về hộp số giảm tốc NMRV 63.

1) Ứng dụng hộp giảm tốc NMRV 63

Hộp giảm tốc động cơ NMRV được sử dụng rất nhiều trong nhiều lĩnh vực khác nhau, điển hình là:

  • Máy chế biến hạt điều, máy thu hoạch thóc lúa, máy khuấy trộn nguyên liệu,....
  • Máy trộn bột mì, máy rang cà phê,...
  • Làm băng truyền, băng tải, vít tải,...
  • Làm lò gốm, dây truyền sản xuất thủy tinh, đồ gỗ,...
  • Hệ thống sản xuất tự động robot, máy tính, linh kiện điện tử,...
  • Hệ thống máy nước nóng, đèn chiếu sáng năng lượng mặt trời
  • Chế tạo máy bơm hút bùn thải, nạo vét hố móng, bơm nước bể ngầm
  • Máy sục khí nuôi tôm, bơm lọc nước nuôi trồng thủy hải sản tự động

2) Ưu điểm hộp số giảm tốc NMRV 63

Hộp giảm tốc NMRV 63 có những ưu điểm sau:

  • Size 63 nhỏ gọn, dễ lắp đặt cho các ứng dụng có không gian hạn chế
  • Khả năng tải tốt, phù hợp với nhiều máy móc cần lực kéo khỏe
  • Chế tạo từ các vật liệu cao cấp có độ bền cao, không han gỉ
  • Hiệu suất truyền động cao, ít hao hụt năng lượng
  • Bảo dưỡng đơn giản, tháo lắp các bộ phận dễ dàng
  • Đa dạng tỷ số truyền động, có thể tùy chỉnh chính xác dễ dàng tùy theo ứng dụng
  • Giá thành rẻ, được nhiều nhà máy trên toàn thế giới lựa chọn sử dụng
  • Bảo hành dài nhất thị trường 2 - 3 năm

3) Cấu tạo hộp số NMRV 63

Các bộ phận cấu tạo nên hộp giảm tốc motor NMRV 63 bao gồm:

  • Trục đầu vào: được kết nối với nguồn cung cấp năng lượng, thường là động cơ. Trục đầu vào chuyển động quay vào hộp giảm tốc.
  • Bánh răng trục vít là một bánh răng có răng cưa, thường được làm bằng thép. Bánh răng trục vít nằm trên trục đầu vào và tương tác với trục vít để chuyển đổi chuyển động quay.
  • Trục vít là trục có răng cưa phù hợp với bánh răng trục vít. Trục vít này nằm dọc theo trục đầu vào và tạo ra hiệu ứng giảm tốc.
  • Bánh răng đầu ra nằm trên trục đầu ra và chịu trách nhiệm truyền động đến các thiết bị hoặc hệ thống khác trong ứng dụng.
  • Vỏ hộp bảo vệ và chứa các bộ phận bên trong hộp giảm tốc. Vỏ hộp thường được làm bằng thép hoặc hợp kim thép để cung cấp độ bền và độ cứng cần thiết. Nó cũng giúp bảo vệ các bộ phận bên trong khỏi các yếu tố môi trường và đảm bảo hoạt động ổn định của hộp giảm tốc.
  • Phụ kiện và bộ truyền động: trục đầu ra mở rộng, trục mở rộng, nắp bảo vệ và các bộ bôi trơn,...

4) Thông số kỹ thuật hộp giảm tốc NMRV 63

Sau đây là một vài thông tin điển hình về hộp số động cơ NMRV 63:

  • Trục vít được làm bằng thép, có tôi nhiệt luyệt tăng độ cứng và chống mài mòn.
  • Phù hợp Lắp với motor 1 pha, motor 3 pha mã 80
  • Tốc độ giảm từ 5 đến 100 lần (ratio)
  • Hộp giảm tốc NMRV size 63 cấu tạo vỏ nhôm, nhẹ, bền
  • Đa dạng mẫu mã: cốt âm, cốt dương, bích B5, bích B14, trục ra bích vuông,...

5) Phân loại hộp giảm tốc NMRV 63

a) Hộp số NMRV size 63 B5 trục ra dương

Dưới đây là bản vẽ của hộp số motor NMRV size 63 trục dương, với thông số như sau:

  • Đường kính trục ra dương: 25mm
  • Đường kính trục vào: 19mm
  • Đường kính mặt bích - B5: 200mm
  • Tốc độ trục ra từ 200 đến 14 vòng/phút
  • Phù hợp lắp motor mã 80 - B5

Hộp giảm tốc NMRV size 63 B5 trục ra dương

b) Hộp giảm tốc NMRV size 63 B5 trục ra âm

Sau đây là bản vẽ của hộp giảm tốc NMRV size 63 trục âm, với kích thước:

  • Đường kính trục ra âm: 25mm
  • Đường kính trục vào: 19mm
  • Đường kính mặt bích - B5: 200mm
  • Số lần giảm tốc từ 5  đến 100 lần
  • Phù hợp lắp motor mã 80-B5

Hộp giảm tốc NMRV size 63 B5 trục ra âm

c) Hộp giảm tốc NMRV 63 B14 cốt ra dương

Thông số kích thước bản vẽ hộp giảm tốc NMRV size 63 mặt bích B14 trục dương như sau:

  • Đường kính mặt bích trục vào - B14: 120mm
  • Đường kính trục ra dương: 25mm
  • Đường kính trục vào: 19mm
  • Phù hợp lắp motor mã 80 -B14
  • Tổng ngang hộp số: 167mm
  • Tổng chiều rộng: 112mm
  • Tổng cao: 195mm

d) Hộp giảm tốc NMRV 63 B14 cốt ra âm

Thông số kích thước bản vẽ hộp giảm tốc NMRV size 63 mặt bích B14 trục âm như sau:

  • Đường kính mặt bích trục vào - B14: 120mm
  • Đường kính trục ra âm: 25mm
  • Đường kính trục vào: 19mm
  • Phù hợp lắp motor mã 80 -B14
  • Tổng  chiều ngang hộp số: 167mm
  • Tổng chiều rộng: 112mm
  • Tổng cao: 195mm

e) Hộp giảm tốc NMRV 63 trục dương lắp động cơ

Loại 1: Động cơ giảm tốc NMRV 63 0.75kw trục ra là cốt dương

  • Đường kính trục ra: 25mm
  • Cavet: 8mm
  • Công suất: 0.75kw
  • Điện áp: 3 pha
  • Tổng dài: 420mm
  • Tổng cao: 235mm
  • Đường kính bích: 200mm

Động cơ giảm tốc NMRV 63 0.75kw trục ra là cốt dương

Loại 2: Động cơ giảm tốc NMRV 63 cốt dương 1.5 ngựa

  • Đường kính trục ra: 25mm
  • Cavet: 8mm
  • Công suất: 1.1kw
  • Tổng dài: 462mm
  • Tổng cao: 235mm
  • Đường kính bích: 200mm

Động cơ giảm tốc NMRV 63 cốt dương 1.1kw

Loại 3: Động cơ giảm tốc NMRV 63 cốt dương 2HP

  • Đường kính trục ra: 25mm
  • Cavet: 8mm
  • Công suất: 2 ngựa
  • Tổng dài motor hộp số: 462mm
  • Tổng cao: 235mm
  • Lỗ vít ốc: 8mm
  • Đường kính bích: 200mm

Động cơ giảm tốc NMRV 63 cốt dương 2HP

f) Hộp giảm tốc NMRV 63 cốt âm gắn động cơ

Loại 1: Motor giảm tốc NMRV 63 trục âm 1HP

  • Đường kính trục ra: 25mm
  • Cavet: 8mm
  • Tổng chiều dài: 420mm
  • Tổng chiều cao: 235mm
  • Lỗ vít ốc: 8mm
  • Đường kính bích: 200mm
  • Công suất: 0.75kw 1HP

Motor giảm tốc NMRV 63 trục âm 1HP

Loại 2: Motor giảm tốc NMRV 63 trục âm 1.1kw

  • Đường kính trục ra: 25mm
  • Cavet: 8mm
  • Công suất: 1.1kw 1.5HP
  • Tổng dài: 462mm
  • Tổng chiều cao: 235mm
  • Lỗ vít ốc: 8mm
  • Đường kính bích: 200mm

Motor giảm tốc NMRV 63 trục âm 1.1kw

Loại 3: Động cơ giảm tốc NMRV 63 cốt âm 1.5kw

  • Đường kính trục ra: 25mm
  • Cavet: 8mm
  • Công suất: 1.5kw 2kw
  • Tổng dài: 462mm
  • Tổng chiều cao: 235mm
  • Lỗ vít ốc: 8mm
  • Đường kính bích: 200mm

Động cơ giảm tốc NMRV 63 cốt âm 1.5kw

g) Hộp giảm tốc NMRV 63 trục vào mặt bích vuông

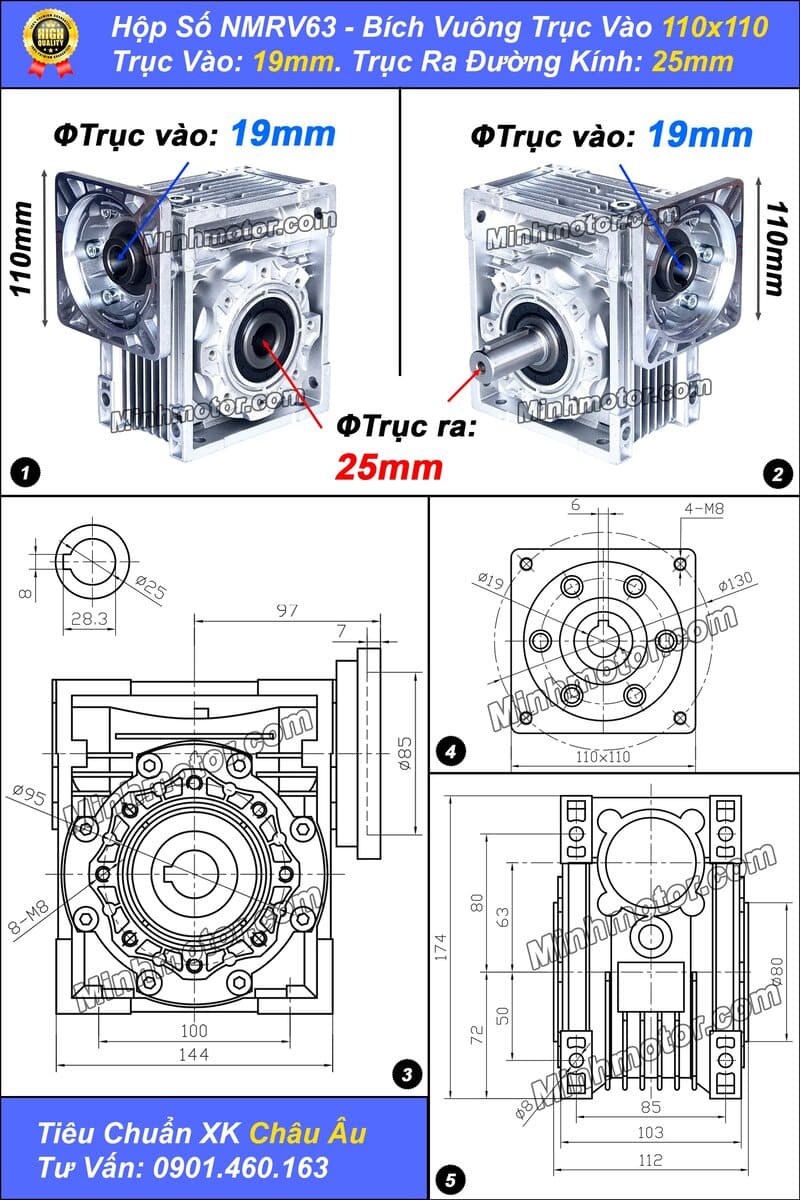

Loại 1: Hộp giảm tốc NMRV 63 bích vuông 110x110

  • Bích vuông: 110x110
  • Đường kính trục vào: 19mm
  • Đường kính trục ra: 25mm
  • Tổng dài hộp số: 174mm
  • Tổng cao: 174mm
  • Rộng hộp số: 112mm
  • Tiêu chuẩn xuất khẩu châu Âu.

Hộp giảm tốc NMRV 63 bích vuông 110x110

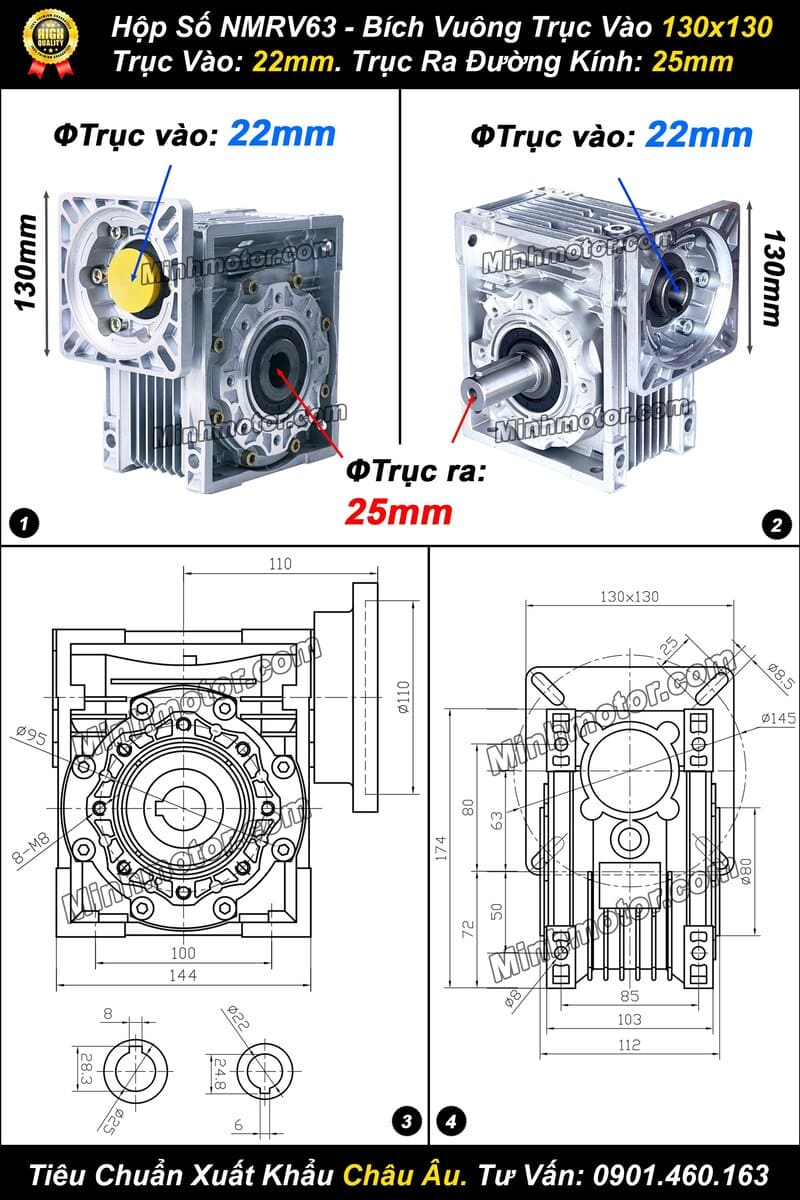

Loại 2: Hộp giảm tốc NMRV 63 bích vuông 130x130

  • Bích vuông: 130x130
  • Đường kính trục vào: 22mm
  • Đường kính trục ra: 25mm
  • Tổng dài hộp số: 187mm
  • Tổng cao: 174mm
  • Rộng hộp số: 112mm
  • Tiêu chuẩn xuất khẩu châu Âu.

Hộp giảm tốc NMRV 63 bích vuông 130x130

h) Hộp giảm tốc NMRV 63 trục vào cốt dương

Bản vẽ của hộp giảm tốc NMRV size 63 với trục vào là trục dương, như sau:

  • Đường kính trục vào dương: 19mm
  • Đường kính trục ra dương (âm): 25mm
  • Tổng ngang hộp số: 188mm
  • Tổng chiều rộng: 215 mm (chưa tính trục ra)
  • Tổng cao: 174mm

i) Hộp giảm tốc NMRV 63 lắp motor

a) Hộp giảm tốc NMRV 63 PC 2 cấp

Đây là loại hộp giảm tốc trục ra siêu chậm, thường dùng để chế tạo máy xử lý nước thải, rác thải, máy sục khí bảo vệ môi trường, ví dụ như kênh Nhiêu Lộc Sài Gòn.

Với loại hộp số NMRV 63 2 cấp có thể điều chỉnh tốc độ chậm đi 2 lần:

  • Tỉ số truyền ratio từ 5 tới 100, tương đương tốc độ trục ra giảm từ 500 vòng/phút tới 15 vòng/phút.
  • Ta có thể lắp thêm hộp giảm tốc tăng cường PC, ratio = 2.4 - 2.7. Lúc này tốc độ trục ra sẽ giảm nhiều nhất là 270 lần, 1400/270= 5 vòng/phút.

* Motor 0.37kw Hộp số NMRV 63 bích B14 - PC , trục âm 25mm:

  • Tổng dài: 439mm
  • Tổng chiều cao: 202.5mm
  • Đường kính trục âm: 25mm
  • Rãnh cavet: 8mm

* Motor 0.37kw Hộp số NMRV 63 bích B14 - PC , trục dương 25mm:

  • Tổng dài: 439mm
  • Tổng chiều cao: 202.5mm
  • Đường kính trục âm: 25mm
  • Rãnh cavet: 8mm

Phương pháp tiếp theo là dùng 2 hộp số NMRV nối vào nhau, thể hiện qua hình sau:

  • Với cách thiết kế này, tốc độ trục ra sẽ giảm nhiều nhất là ratio 100 x 100 = 10 000 lần
  • 1400/10 000 = 0.14 vòng/phút, siêu chậm

6) Cách chọn hộp giảm tốc NMRV size 63

a) Chọn hộp số NMRV size 63 dựa trên tốc độ

Tỉ số truyền ratio càng nhỏ thì tốc độ vòng quay trục ra càng lớn, mời quý vị lựa chọn tốc độ vòng quay hộp số NMRV 63 như sau:

  • Trục ra 280 - 300 vòng/1 phút khi Ratio i = 5, thị trường miền nam gọi là 1/5
  • Trục ra 140 - 150 vòng/1 phút khi Ratio i = 10, thị trường miền nam gọi là 1/10
  • Trục ra 93 - 100 vòng/1 phút khi Ratio i = 15, thị trường miền nam gọi là 1/15
  • Trục ra 70 - 75 vòng/1 phút khi Ratio i = 20, thị trường miền nam gọi là 1/20
  • Trục ra 56 - 60 vòng/1 phút khi Ratio i = 25, thị trường miền nam gọi là 1/25
  • Trục ra 46.7 - 50 vòng/1 phút khi Ratio i = 30, thị trường miền nam gọi là 1/30
  • Trục ra 35 - 37.5 vòng/1 phút khi Ratio i = 40,thị trường miền nam gọi là 1/40
  • Trục ra 28 - 30 vòng/1 phút khi Ratio i = 50, thị trường miền nam gọi là 1/50
  • Trục ra 23.3 - 25 vòng/1 phút khi Ratio i = 60, thị trường miền nam gọi là 1/60
  • Trục ra 17.5 - 18.75 vòng/1 phút khi Ratio i = 80, thị trường miền nam gọi là 1/80
  • Trục ra 14 - 15 vòng/1 phút khi Ratio i = 100, thị trường miền nam gọi là 1/100

b) Chọn hộp số NMRV size 63 dựa vào lực momen

Hộp giảm tốc NMRV size 63 phù hợp với motor 0.75kw -4P , 1.5kw - 4P, 1.1kw -4P

Tỉ số truyền ratio càng nhỏ, lực càng nhỏ và giảm tốc độ càng nhiều thì lực càng lớn.

b1) Lực momen hộp giảm tốc NMRV 63 motor 0.75kw

  • Ratio i = 15, lực mô men đạt 63.7 Nm
  • Ratio i = 20, lực mô men đạt 83 Nm
  • Ratio i = 25, lực mô men đạt 100 Nm
  • Ratio i = 30, lực mô men đạt 114 Nm
  • Ratio i = 40, lực mô men đạt 143 Nm

b2) Lực momen giảm tốc NMRV 63 motor 1.5kw

  • Ratio i = 7.5, lực mô men đạt 67.5 Nm
  • Ratio i = 10, lực mô men đạt 89 Nm
  • Ratio i = 15, lực mô men đạt 127 Nm
  • Ratio i = 20, lực mô men đạt 166 Nm

b3) Lực momen hộp giảm tốc NMRV 63 motor 1.1kw

  • Ratio i = 7.5, lực mô men đạt 49.5 Nm
  • Ratio i = 10, lực mô men đạt 65 Nm
  • Ratio i = 15, lực mô men đạt 93 Nm
  • Ratio i = 20, lực mô men đạt 122 Nm
  • Ratio i = 25, lực mô men đạt 146 Nm
  • Ratio i = 30, lực mô men đạt 167 Nm

7) Cách lắp đặt hộp giảm tốc NMRV size 63

Các bước để lắp đặt hộp số NMRV size 63 thực hiện như sau:

Bước 1: Chuẩn bị

Đảm bảo rằng bạn có đầy đủ các công cụ cần thiết và các bộ phận kết nối.

Xác định vị trí lắp đặt hộp giảm tốc trên thiết bị hoặc cấu trúc mà bạn muốn truyền động.

Bước 2: Lắp đặt

Lắp trục vào hộp giảm tốc: Gắn trục vào hộp giảm tốc NMRV 63. Đảm bảo rằng trục được chèn chính xác và khớp với bu lông hoặc ren trên trục. Sử dụng công cụ thích hợp để siết chặt bu lông hoặc ren.

Lắp đặt trục vào thiết bị: Gắn hộp giảm tốc lên thiết bị hoặc cấu trúc cần truyền động. Đảm bảo rằng các bộ phận kết nối được cố định chắc chắn và an toàn.

Kết nối động cơ: Nếu bạn sử dụng hộp giảm tốc để truyền động từ động cơ, hãy đảm bảo rằng động cơ được kết nối chính xác với hộp giảm tốc. Kiểm tra và siết chặt các đinh vít hoặc bu lông kết nối.

Bước 3: Điều chỉnh và vận hành

Điều chỉnh tỷ số giảm tốc: Hộp giảm tốc NMRV 63 có thể có nhiều tỷ số giảm tốc khác nhau. Điều chỉnh tỷ số giảm tốc phù hợp với yêu cầu của bạn bằng cách sử dụng bộ phận điều chỉnh có sẵn trên hộp giảm tốc.

Kiểm tra và điều chỉnh: Trước khi hoạt động, hãy kiểm tra và điều chỉnh hộp giảm tốc theo hướng dẫn của nhà sản xuất.

Theo dõi khi vận hành, đảm bảo rằng mọi bộ phận được lắp đặt chính xác và hoạt động trơn tru.

Trên đây là những thông tin quan trọng về hộp giảm tốc NMRV size 63. Mời tham khảo các loại hộp giảm tốc bán chạy khác dưới đây.
