Hộp giảm tốc 2 cấp 2hp 1.5kw còn gọi là motor hộp số giảm tốc 2 cấp 1.5kw 2hp. Cấu tạo gồm hộp số giảm tốc thay đổi tốc độ 2 lần trong 1 quy trình truyền động, khi giảm tốc độ 2 lần, trục ra của thiết bị tải được nặng hơn, lực momen lớn hơn.
Ứng dụng: máy khai thác than, cát, sản xuất thuốc dược liệu, máy khai thác dầu mỏ, máy ép ván gỗ, máy nạo dừa.
Các hộp giảm tốc 2 cấp thông dụng gồm có:
- Hộp số điều tốc cơ UDL, ratio 1.17 tới 7
- Hộp giảm tốc NMRV + NRV, ratio 125 – 9000
- Hộp giảm tốc NMRV + PC, ratio 100 – 255
- Hộp số cycloid BWED, XWED, BLE, XLE 2 cấp
- Hộp giảm tốc GH tỉ số truyền cao ratio 200- 900
- Hộp số cầu trục ZQ size 250 tới 750, ratio 9 – 49
- Hộp giảm tốc trục vít WP (ratio 60 tới 420)
1) Hộp giảm tốc 2 cấp 1.5kw 2hp, MB15 UDL B3
- Khi gắn motor 6P, trục ra: 27 - 130 vòng
- Lắp với motor 4P, trục ra: 40 - 200 vòng
- Cường độ dòng điện: 3.7 A
- Chiều dài trục: 70 mm, Đường kính trục: 38 mm
- Tổng dài: 630 mm, Tổng cao: 290 mm
- Khoảng cách tâm 2 lỗ đế ngang trục: 185 mm, dọc trục: 82 mm

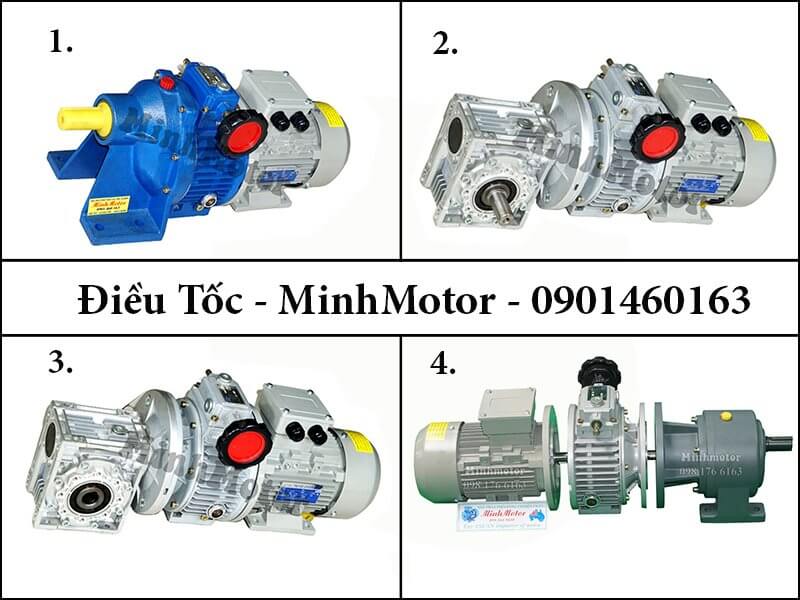

2) Hộp số giảm tốc 2 cấp 1.5kw 2hp điều tốc cơ
- Trục thẳng mời xem hình số 4 phía trên
- Trục ra vuông góc mời xem hình số 2 và 3
Motor điện đi qua hộp số chỉnh tốc độ UDL (màu trắng như ảnh trên) và kết hợp với hộp số GHM màu đen (hình 4), hoặc với hộp số NMRV màu trắng (hình 2 và 3)
Tốc độ trục ra quý vị được chọn lựa một trong các trường hợp sau:
- 398 - 67 vòng phút (RPM)
- 239 - 40 vòng phút (RPM)
- 119 - 20 vòng phút (RPM)
- 79 -14 vòng phút (RPM)
- 59 - 10 vòng phút (RPM)
- 59 - 10 vòng phút (RPM)
- 47 - 8 vòng phút (RPM)
- 39 - 6 vòng phút (RPM)
- 29 - 5 vòng phút (RPM)
- 23 - 4 vòng phút (RPM)
- 19 - 3 vòng phút (RPM)
- 14 – 2.5 vòng phút (RPM)
- 11 - 2 vòng phút (RPM)
- 9 - 1 vòng phút (RPM)
- 7 - 1 vòng phút (RPM)
- 5 - 1 vòng phút (RPM)
Đường kính trục thẳng GHM: 32mm, 44 mm
Đường kính trục vuông góc NMRV 75: 28mm
3) Hộp giảm tốc 2 cấp 2hp 1.5kw cyclo
Hộp số XWED BWED cyclo 2 cấp 2HP 1.5kw
Với motor 4 pole, 1400 vòng phút, hộp số cycloid 2 cấp như trên, có các tốc độ trục ra như sau:
- 12 vòng phút khi ratio = 121
- 7.6 vòng phút khi ratio = 187
- 4.8 vòng phút khi tỉ số truyền = 289
- 3.7 vòng phút khi tỉ số truyền = 391
- 3 vòng phút khi tỉ số truyền = 473
- 2.3 vòng phút khi tỉ số truyền = 595
- 1.9 vòng phút khi tỉ số truyền = 731
- 1.7 vòng phút khi tỉ số truyền = 841
- 1.5 vòng phút khi tỉ số truyền = 1003
- 1.15 vòng phút khi tỉ số truyền = 1225
- 0.8 vòng phút khi tỉ số truyền = 1505
Đường kính trục ra: 30mm, 35mm, 45mm

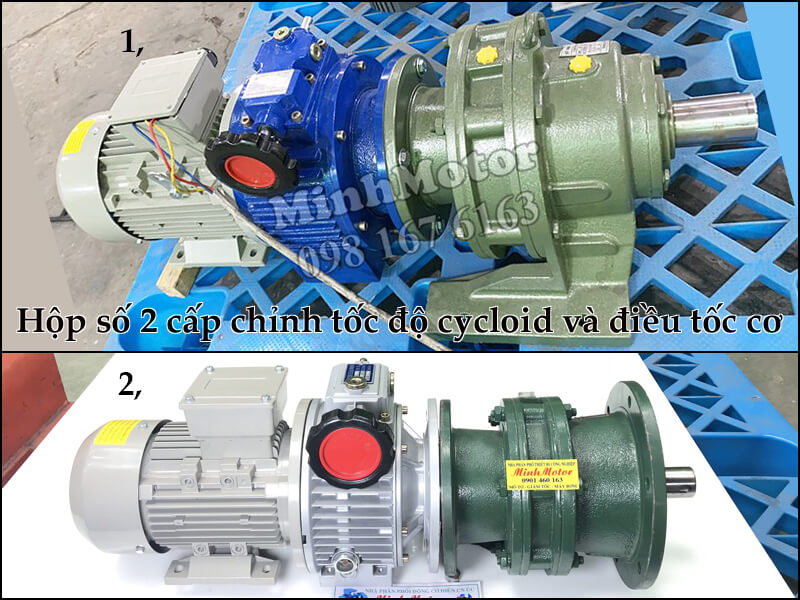

Hộp số 2 cấp chỉnh tốc độ cycloid và điều tốc cơ
Cấu tạo gồm hộp số điều khiển tốc độ UDL + cycloid chân đế hoặc mặt bích như hình trên. Quý vị được chỉnh tốc độ tùy ý trong một trong những khoảng sau
- 108 tới 19 vòng phút
- 70 tới 13 vòng phút
- 52 tới 10 vòng
- 34 tới 7 vòng
- 27 tới 5 vòng
- 20 tới 3.5 vòng
- 16.8 tới 2.8 vòng
- 13.7 tới 2 vòng
4) Hộp số 2 cấp NMRV size 75
Hộp giảm tốc ratio 250, 300, 150, 200, TKM
- Tốc độ trục ra tương ứng : 8,5 hoặc 4 vòng/phút
- Cốt ra có đường kính = 25mm

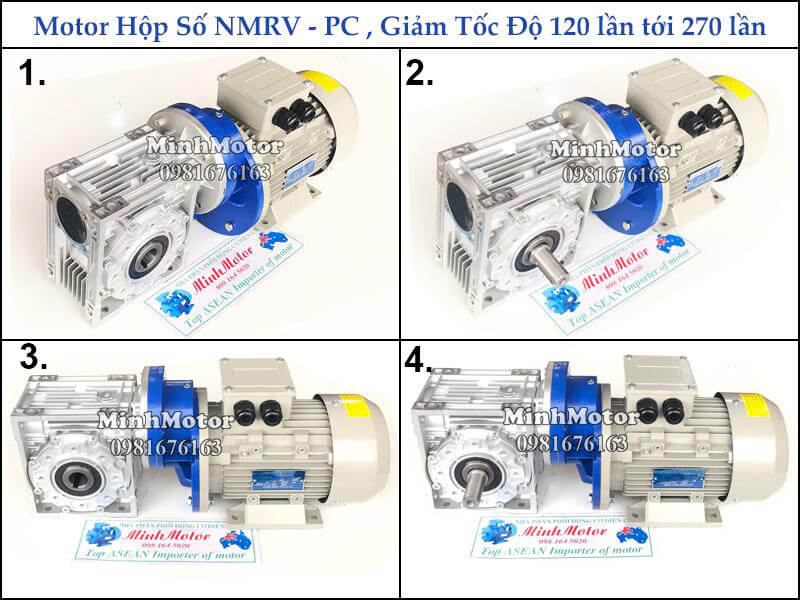

Hộp số NMRV + PC size 75, ratio 75, 37, 125, 150, 200, 250
Hộp giảm tốc 2 cấp NMRV + NRV
Lấy hộp số NMRV gắn khớp nối với hộp số NMRV khác, ta được 4 cách lắp đặt như trên.
- Ratio 150 tới 9000 lần. Tốc độ trục ra cực nhỏ
- 5, 3, 1, nửa vòng 0.2 vòng/phút
- Đường kính cốt: 28mm, 35mm, 42mm
5) Hộp số giảm tốc 2 cấp tải nặng trục vuông góc K, 2hp 1.5kw
Lực momen hộp giảm tốc 2 cấp bánh răng côn 1.5kw 2hp. (Tốc độ chậm chậm, lực ra sẽ lớn hơn)
- Tốc độ trục ra: 41 – 8.3 vòng, ratio 2 cấp từ 33 tới 167, momen = 220 tới 440 Nm; khi hộp số K ratio = 23.8
- Tốc độ trục ra: 31 – 6.9 vòng, ratio 2 cấp từ 41 tới 203, momen = 269 tới 538 Nm; khi hộp số K ratio = 30.28
- Tốc độ trục ra: 17.4 – 3.5 vòng, ratio 2 cấp từ 80 tới 402, momen = 531 tới 1063 Nm, khi hộp số K ratio = 57.5
6) Hộp giảm tốc 2 cấp trục vít WP 2hp 1.5kw
- Kiểu motor 1.5kw nằm đứng, đường kính trục wp size 80 = 32mm
- Size 100 = 38mm
- Tốc độ trục ra 3.3 vòng tới 20 vòng (ratio maximum = 420)
- Kiểu motor 1.5kw 2 ngựa nằm ngang (tỉ số truyền lớn nhất = 420)
- Tốc độ trục ra 3.2 vòng tới 19.5 vòng

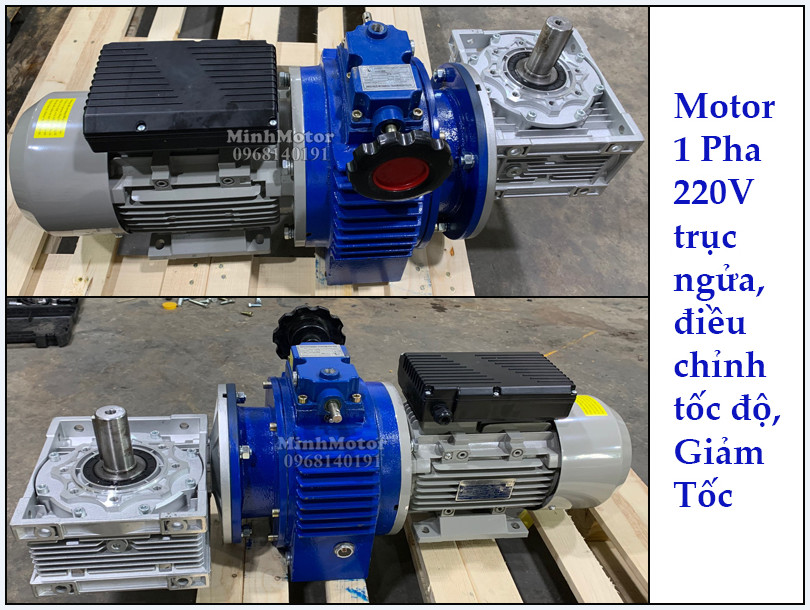

Motor 1 pha 220v 2hp 1.5kw trục ngửa điều chỉnh tốc độ

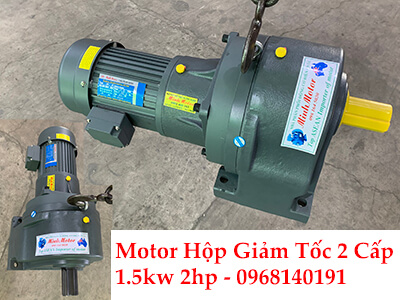

7) Motor hộp giảm tốc 2 cấp GH 1.5kw 2hp 2 ngựa, 1/250, 300, 400, 500
- Trục ra GH 1.5kw = 40mm hoặc 50mm
8) Hộp số 2 cấp đồng trục 2hp 1.5kw
