Động cơ giảm tốc mini 370W (motor giảm tốc mini 370W 1 pha 220V, 0.5HP) là cụm motor cảm ứng 1 pha có tụ mã 7IK 370W lắp hộp số cỡ 7, bản trục thẳng mặt 120 x 120 mm trục 22 mm. Motor 4 cực quay khoảng 1400 – 1500 vòng/phút, dòng định mức khoảng 2,4 A; tỉ số 1/5 đến 1/75 cho trục ra khoảng 300 xuống 19 vòng/phút, mô-men từ khoảng 8,7 Nm tới khoảng 118 Nm.
Motor giảm tốc mini 370W có bản trục vuông góc RH/RA hộp 145 x 145 mm trục 30 mm, gắn NMRV50 trục 25 mm, mặt bích và bản có thắng phanh từ.
Mục lục
1. Thông số kỹ thuật của motor giảm tốc mini 370w
Motor giảm tốc mini 370w 220v có những đặc điểm sau:
- Có khả năng thay đổi tốc độ, ví dụ tốc độ trục ra là 100 vòng/phút có thể giảm còn 50 vòng/phút (bản có bộ điều tốc)
- Phần hộp của giảm tốc có thể lắp với motor 220v điện xoay chiều
- Động cơ giảm tốc mini 370w 220v có dòng định mức khoảng 2,4 A ở 220V
2. Phân loại motor giảm tốc mini 370w
a. Motor 370w giảm tốc mini 1 pha trục thẳng
Motor giảm tốc trục thẳng mini điều chỉnh tốc độ 370w
- Mã motor: IKR 370w mini mã 7
- Kích thước hộp số: 120x120mm
- Đường kính trục động cơ giảm tốc 370w: 22mm
- Tổng chiều dài: 338mm
- Rãnh cavet: 6mm
- Tỉ số truyền: 1/5-1/100
- Thương hiệu tập đoàn Taili
b. Motor 370w giảm tốc mini trục vuông góc RH RA
b1) Động cơ giảm tốc 370w mini trục vuông góc, RH trục âm
- Mã motor: RH 370w mini mã 7
- Kích thước hộp số: 145x145mm
- Đường kính cốt trục âm= 30mm
- Tổng chiều dài motor giảm tốc 370w: 427mm
- Rãnh cavet: 8mm
- Tỉ số truyền: 1/5-1/100
- Thương hiệu tập đoàn Taili
b2) Motor giảm tốc 370w mini trục vuông góc, RA trục dương
- Mã motor: RA 370w mini mã 7
- Kích thước hộp số: 145x145mm
- Đường kính cốt dương = 30 mm
- Tổng chiều dài: 427mm
- Rãnh cavet: 8mm
- Tỉ số truyền: 1/5-1/100
- Thương hiệu tập đoàn Taili
c. Motor 370w giảm tốc gắn hộp số NMRV size 50

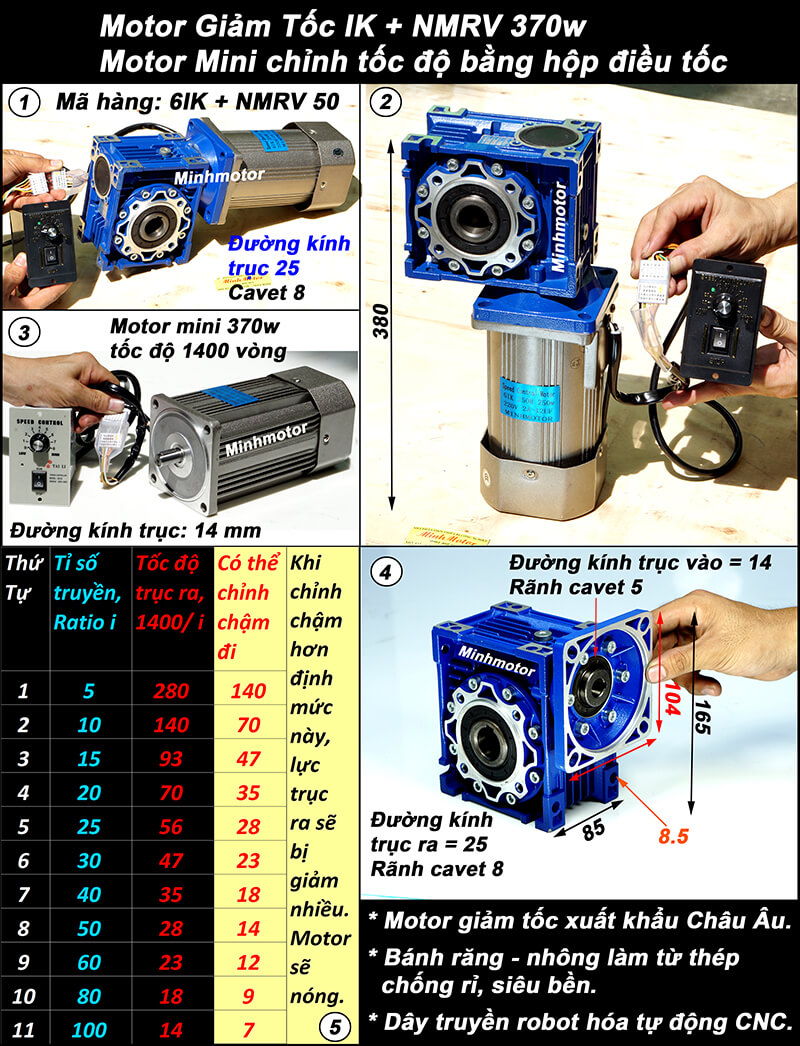

c1) Motor giảm tốc 370w mini IRV cốt âm
- Mã motor: motor 370w mini mã 6IK + NMRV size 50
- Kích thước hộp số: 104x104mm
- Đường kính trục ra âm 25 mm
- Tổng chiều dài: 380mm
- Rãnh cavet: 8mm
- Tỉ số truyền: 1/5-1/100
- Thương hiệu tập đoàn Taili

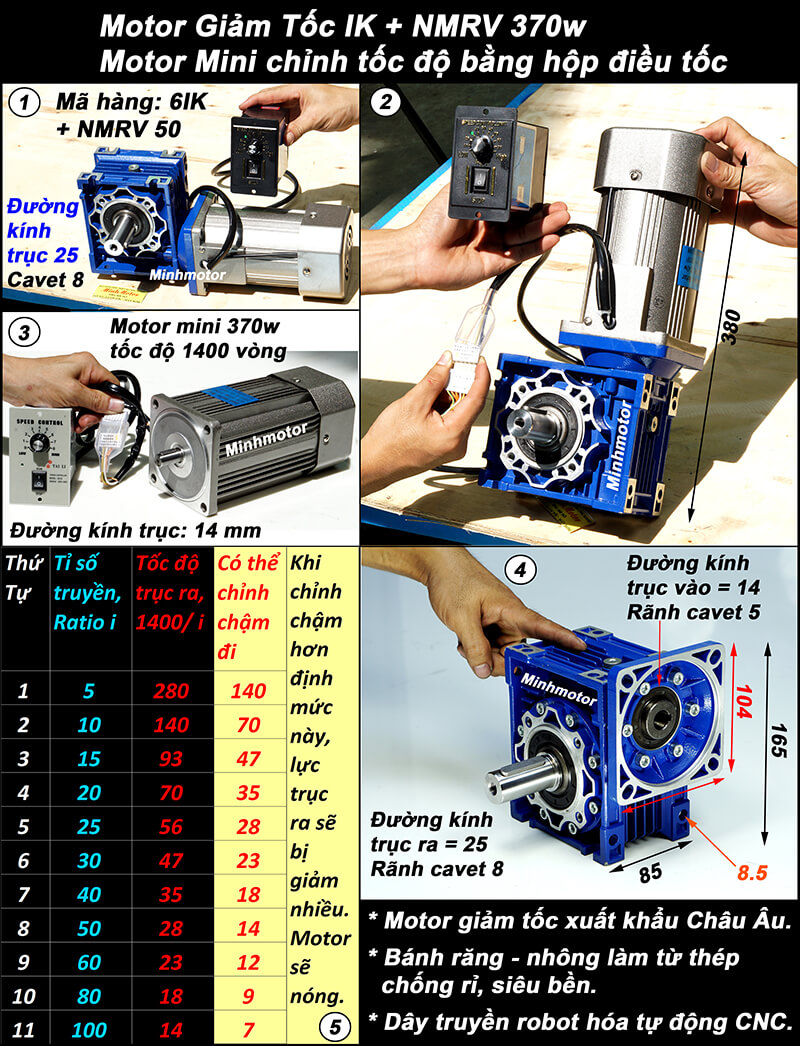

c2) Motor giảm tốc 370w mini IRV cốt dương
- Mã motor: motor 370w mini mã 6IK + NMRV size 50
- Kích thước hộp số: 104x104mm
- Đường kính trục dương 25mm
- Tổng chiều dài: 380mm
- Rãnh cavet: 8mm
- Tỉ số truyền: 1/5-1/100
- Thương hiệu tập đoàn Taili
d. Motor 370w giảm tốc thắng phanh
Motor giảm tốc 370w mini có thắng phanh giúp động cơ ngừng quay lập tức khi mất điện giúp an toàn khi vận hành. Các loại motor phía trên có thể lắp phanh thắng như hình dưới đây:
d1) Motor giảm tốc 370w mini thắng phanh trục thẳng
- Mã motor: IKR EJ phanh 370w mini mã 7
- Kích thước hộp số: 120x120mm
- Đường kính trục 22mm
- Tổng chiều dài: 383mm
- Rãnh cavet: 6mm
- Tỉ số truyền: 1/5-1/100
- Thương hiệu tập đoàn Taili
d2) Motor giảm tốc 370w mini thắng phanh trục vuông góc
- Mã motor: RA EJ phanh 370w mini mã 7
- Kích thước hộp số: 145x145mm
- Đường kính trục dương 30mm
- Tổng chiều dài: 472mm
- Rãnh cavet: 8mm
- Tỉ số truyền: 1/5-1/100
- Thương hiệu tập đoàn Taili
d3) Motor giảm tốc 370w mini thắng phanh trục vuông góc, cốt âm RH
- Mã motor: RH EJ phanh 370w mini mã 7
- Kích thước hộp số: 145x145mm
- Đường kính trục âm 30mm
- Tổng chiều dài: 472mm
- Rãnh cavet: 8mm
- Tỉ số truyền: 1/5-1/100
- Thương hiệu tập đoàn Taili
d4) Motor giảm tốc 370w mini mặt bích gắn phanh
- Mã motor: GS giảm tốc mặt bích 370w 220v 1 pha mini mã 6
- Kích thước hộp số: 145x145mm
- Đường kính trục 22mm
- Tổng chiều dài: 383mm
- Rãnh cavet: 6mm
- Tỉ số truyền: 1/5-1/100
- Thương hiệu tập đoàn Taili
e. Mô tơ giảm tốc mini 370w 1 pha mặt bích
- Mã motor: GS giảm tốc mặt bích 370w 220v 1 pha mini mã 6
- Kích thước hộp số: 145x145mm
- Chiều cao mặt bích = 68mm
- Chiều ngang mặt bích = 150 mm
- Đường kính trục 22mm
- Tổng chiều dài: 367mm
- Rãnh cavet: 6mm
- Tỉ số truyền: 1/5-1/100
- Thương hiệu tập đoàn Taili
3. Trọng tải, băng tải mini theo tỉ số truyền, tốc độ của motor giảm tốc 370W
- Giả sử đường kính con lăn rulo chủ động = 100 mm.
- Giả sử có nhiều con lăn đỡ giảm ma sát.
- Giả sử băng tải nằm ngang.
- Giả sử mỗi ngày làm việc 8 tiếng.
| Tỉ số truyền | Tốc độ trục ra (vòng/phút) | Mô-men trục ra (Nm) | Hàng kéo được trên băng tải (kg) | Tốc độ trên băng tải (m/phút) |
| 1/10 | 140 | 16,8 | 57 | 44 |
| 1/15 | 93,3 | 24,1 | 82 | 29,3 |
| 1/20 | 70 | 31,3 | 106 | 22 |
| 1/30 | 46,7 | 47,1 | 160 | 14,7 |
| 1/40 | 35 | 62 | 211 | 11 |
| 1/50 | 28 | 76,2 | 259 | 8,8 |
| 1/60 | 23,3 | 94,2 | 320 | 7,3 |
| 1/80 | 17,5 | 117,8 | 400 | 5,5 |
| 1/100 | 14 | 141,3 | 480 | 4,4 |
- Hàng kéo = mô-men ÷ bán kính con lăn ÷ (9,81 × 0,3) ÷ 2.
- Đã giảm 50% tải cho băng tải chạy liên tục dài ngày.
- Ví dụ 1/30: 47,1 Nm ÷ 0,05 m ≈ 942 N, kéo khoảng 160 kg, băng chạy 14,7 m/phút.
- Con lăn to hơn: băng chạy nhanh hơn, hàng kéo giảm.
- Tỉ số không có trong bảng hãng (như 1/15, 1/80, 1/100): mô-men tính quy đổi.
4. Thông số điện, tụ và bảo vệ động cơ giảm tốc mini 370W
| Thông số | Bản 1 pha 220V thường | Bản điều tốc 220V |
| Điện áp | 1 pha 220V, 50Hz | 1 pha 220V, 50Hz |
| Dòng định mức | khoảng 2,4 – 2,8 A (xem tem) | khoảng 2,4 – 2,8 A |
| Tốc độ motor (4 cực) | khoảng 1400 – 1500 vòng/phút | chỉnh khoảng 90 – 1400 vòng/phút |
| Mô-men trục motor | khoảng 2,5 Nm | giảm khi chạy tốc độ thấp |
| Tụ điện | tụ ngậm khoảng 20 µF / 250V, xem tem motor | tụ đi kèm bộ điều tốc |
| Bộ điều khiển | Khởi động từ, rơ le nhiệt, công tắc đảo chiều | Bộ điều tốc AC đi kèm motor có máy phát tốc |
| Bảo vệ, dây dẫn | aptomat 1 pha khoảng 6 A, dây 1,5 mm² | cầu chì khoảng 6 A |
- Motor 1 pha có tụ không dùng biến tần thông thường.
- Mô-men 94,2 Nm ở 1/60 và 118 Nm ở 1/75 là mô-men tính theo motor.
- Giới hạn cho phép của hộp cỡ 7, trục 22 – 30 mm: xem nhãn hộp số.
- Dòng khởi động motor 1 pha khoảng 4 – 6 lần dòng định mức.
5. Ứng dụng của motor giảm tốc mini 370W 1 pha
- Máy cấp thức ăn dây chuyền dài cho trại gà, trại heo dùng motor giảm tốc mini 370W.
- Máy cào phân chuồng bò, chuồng heo kéo cáp quãng dài.
- Máy vắt cam, ép trái cây công suất lớn trong quán, cơ sở nước ép.
- Băng tải đóng bao, băng tải nghiêng ngắn trong kho nông sản.
- Máy đóng gói tự động, máy quấn màng pallet cỡ nhỏ.
- Cửa trượt, cửa cuốn nhẹ, cơ cấu kéo màn nhà kính dùng bản thắng phanh trục 30 mm.
6. Ưu điểm của động cơ giảm tốc mini 370W 220V
- Công suất 370W (0.5HP) chạy được điện 1 pha 220V.
- Mô-men khoảng 94 Nm ở tỉ số 1/60, kéo được tải xích, tải cáp vừa.
- Trục vuông góc 30 mm cứng vững, hợp tải xích, tải cáp.
- Bản thắng phanh giữ tải khi mất điện.
- Nhiều kiểu lắp: trục thẳng 22 mm, RH/RA, NMRV50, mặt bích.
7. Câu hỏi thường gặp về động cơ giảm tốc mini 370W
a) Cho người sắp mua, khảo giá motor giảm tốc mini 370W
- Motor giảm tốc mini 370W tỉ số 1/75 cho mô-men bao nhiêu? Khoảng 118 Nm, trục ra khoảng 18 v/p. Tỉ số 1/10 ra khoảng 135 v/p, mô-men khoảng 22–24 Nm.
- Motor giảm tốc mini 370W khác 200W ở điểm nào khi lắp? Khác cỡ hộp và trục. Bản 370W hộp cỡ 7, trục thẳng 22 mm, trục vuông góc RH/RA 30 mm. Bản 200W hộp 104 mm trục 15 mm, không lắp lẫn.
- Motor mini 370W chạy băng tải nghiêng được không? Được, với bản có thắng phanh. Băng tải nghiêng trên 10° dừng máy hàng trôi ngược. Phanh điện từ giữ trục ngay khi cắt điện.
- Motor giảm tốc 370W có bản 3 pha 380V không? Có. Bản 3 pha dòng khoảng 1.0A ở 380V, khoảng 1.8A ở 220V. Bản 1 pha 220V dòng khoảng 2.4A.
- Motor giảm tốc mini 370W gắn NMRV50 lợi gì? Trục ra vuông góc, cốt âm 25 mm, lắp thẳng lên trục máy. Tỉ số tới 1/100. Hiệu suất trục vít ở 1/50–1/100 khoảng 55–65%.
- Motor giảm tốc mini 370W dùng cho máy gì? Máy se nhang, máy đánh trứng công nghiệp nhỏ, máy trộn bột 10–20 kg, băng tải phân loại nông sản, máy tráng bánh, cửa trượt nhẹ.
b) Cho người mới mua motor giảm tốc mini 370W, cần dùng cho đúng
- Tụ motor giảm tốc mini 370W bao nhiêu µF? Theo tem motor, thường 10–12 µF 450V cho bản 1 pha 220V. Lắp tụ lớn hơn làm motor nóng, tụ nhỏ hơn làm motor yếu.
- Aptomat cho motor mini 370W 1 pha chọn bao nhiêu? 6A cho 1 motor ở 220V. Dòng định mức khoảng 2.4A. Bộ điều tốc có cầu chì riêng 3–5A.
- Motor giảm tốc 370W lắp trục đứng được không? Được. Bản mặt bích lắp đứng trục hướng xuống. Mỡ hộp số có thể rỉ nhẹ ở phốt sau 1–2 năm, kiểm tra định kỳ.
c) Cho người đã dùng motor giảm tốc mini 370W, cần bảo trì
- Hộp số motor mini 370W có thay mỡ không? Không cần trong 10.000 giờ đầu. Sau đó mở hộp vệ sinh, bôi mỡ bánh răng mới. Bản NMRV50 dùng dầu VG320, thay 5.000 giờ.
- Motor giảm tốc 370W chạy trong bếp, xưởng bánh cần vệ sinh gì? Nắp quạt và vỏ. Bột, dầu mỡ bám làm motor nóng thêm 10–15°C. Lau khô, tránh xịt nước trực tiếp vào motor.
- Phanh của motor giảm tốc mini 370W bao lâu kiểm tra? 3–6 tháng/lần. Kiểm tra khe hở, má phanh. Dừng trôi trên 1 vòng trục motor là má mòn.
d) Cho người dùng motor giảm tốc mini 370W mắc lỗi, cần cách sửa
- Motor giảm tốc mini 370W chạy yếu, tốc độ tụt khi có tải là do đâu? Do tụ yếu hoặc quá tải. Đo dòng trên 2.4A ở 220V là quá tải. Dòng thấp mà vẫn yếu thì thay tụ.
- Motor mini 370W kêu lạch cạch ở hộp số là lỗi gì? Mòn hoặc mẻ răng bánh răng. Thường do tải giật hoặc kẹt máy. Tháo hộp kiểm tra, mẻ răng thì thay bộ bánh răng hoặc thay hộp.
- Motor giảm tốc 370W vỏ nóng bỏng tay sau 30 phút thì xử lý sao? Đo dòng và điện áp. Điện áp dưới 200V hoặc dòng trên 2.4A là nguyên nhân. Kiểm tra cánh quạt sau motor có gãy không.
