Motor Giảm Tốc 100w Mini

9.982 reviews

Motor giảm tốc 100W mini 1 pha 220V mã 5IK, dòng khoảng 0,7 A, hộp vuông 90 mm trục 15 mm, tỉ số 1/3–1/200, có bản NMRV 30, NMRV 40 cốt âm, cốt dương trục vuông góc.

Motor giảm tốc 100W mini (động cơ giảm tốc mini 100W 1 pha 220V) là motor cảm ứng 1 pha 220V mã 5IK, công suất 100W, lắp liền hộp số mini cỡ 90 x 90 mm (mã hộp 5GU, 5GN), trục ra 15 mm, rãnh then 5 mm. Motor 4 cực quay khoảng 1300 – 1400 vòng/phút; với tỉ số 1/3 đến 1/200, trục ra còn khoảng 460 đến 7 vòng/phút, mô-men tính theo motor từ khoảng 1,8 Nm đến vài chục Nm.

Ngoài bản trục thẳng còn có bản ghép hộp trục vít NMRV 30 (cốt âm hoặc cốt dương 14 mm) và NMRV 40 (cốt âm 18 mm, cốt dương dài 40 mm). Ghép thêm hộp số trung gian có thể xuống tốc độ rất chậm, tỉ số tới khoảng 1/10000.

Mục lục

1. Thông số kỹ thuật motor giảm tốc 100w mini

Dưới đây là thông số kỹ thuật cơ bản của động cơ giảm tốc 100w mini 220v:

  • Điện áp 220v, điện AC xoay chiều 1 pha
  • Kích thước nhỏ gọn, trọng lượng nhẹ
  • Motor quay chậm 220v 100w, tỉ số truyền đa dạng từ 1:3 tới 1: 10000 (siêu chậm, ghép hộp trung gian)
  • Mã số hộp động cơ giảm tốc mini 100w: 5GN

Thông số kỹ thuật motor giảm tốc 100w mini

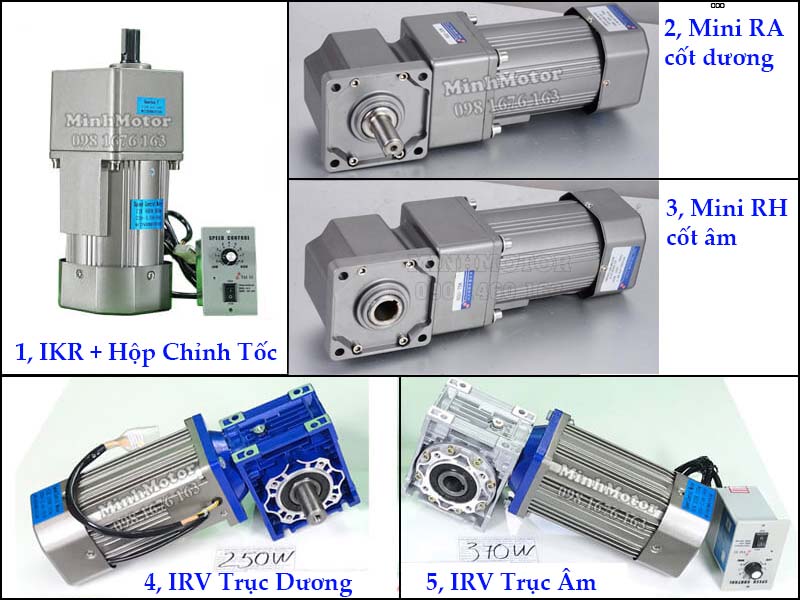

2. Phân loại motor giảm tốc 100w mini

a. Motor giảm tốc 100w mini trục thẳng

  • Đường kính trục: 15mm
  • Rãnh cavet: 5mm
  • Mã motor: 5IK; Mã hộp số: 5GU

Motor giảm tốc 100w mini trục thẳng

b. Motor giảm tốc 100w mini gắn hộp số NMRV size 40

c. Motor giảm tốc 100w mini NMRV 40 cốt âm

  • Đường kính trục ra âm 18 mm
  • Rãnh cavet 6 mm
  • Mã hàng hộp số: NMRV size 40

b1) Motor giảm tốc 100w mini IRV cốt âm

d. Motor giảm tốc 100w mini NMRV 40 cốt dương

  • Chiều dài trục ra dương 40 mm
  • Mã hàng: IK5 NMRV 40

b2) Motor giảm tốc 100w mini IRV cốt dương

e. Motor giảm tốc 100w mini gắn hộp số NMRV size 30

f. Motor giảm tốc 100w mini NMRV 30 cốt âm

  • Đường kính trục ra âm 14 mm
  • Rãnh cavet 5 mm
  • Mã hàng hộp số: NMRV size 30

c1) Motor giảm tốc 100w mini IRV cốt âm

g. Motor giảm tốc 100w mini NMRV 30 cốt dương

  • Mã hàng: IK5 NMRV 30
  • Đường kính trục dương: 14mm

c2) Motor giảm tốc 100w mini IRV cốt dương

3. Thông số điện và bộ điều khiển motor giảm tốc mini 100W 220V

Thông sốMotor giảm tốc mini 100W 1 pha 220V (5IK)
Điện áp1 pha 220V, 50Hz
Dòng định mứckhoảng 0,6 – 0,75 A
Tụ điệntụ ngậm khoảng 6 – 8 µF (theo tem motor)
Tốc độ motor4 cực khoảng 1300 – 1400 vòng/phút
Mô-men trục motorkhoảng 0,7 Nm
Bộ điều khiểnCông tắc đảo chiều, khởi động từ nhỏ; bản điều tốc dùng bộ điều tốc AC đi kèm motor
Bảo vệaptomat 1 pha 2A hoặc cầu chì 2A

4. Trọng tải, băng tải mini theo tỉ số truyền, tốc độ của motor giảm tốc 100W

  • Giả sử đường kính con lăn rulo chủ động = 80 mm.
  • Giả sử có nhiều con lăn đỡ giảm ma sát.
  • Giả sử băng tải nằm ngang.
  • Giả sử mỗi ngày làm việc 8 tiếng.
Tỉ số truyềnTốc độ trục ra (vòng/phút)Mô-men trục ra (Nm)Hàng kéo được trên băng tải (kg)Tốc độ trên băng tải (m/phút)
1/101405,52335,2
1/1593,37,73323,5
1/20709,94217,6
1/3047156411,8
1/403520858,8
1/5028251067
1/6023,3291235,9
1/8017,5371574,4
1/10014451913,5
  • Hàng kéo = mô-men ÷ bán kính con lăn ÷ (9,81 × 0,3) ÷ 2.
  • Đã giảm 50% tải cho băng tải chạy liên tục dài ngày.
  • Ví dụ 1/30: 15 Nm ÷ 0,04 m ≈ 375 N, kéo khoảng 64 kg, băng chạy 11,8 m/phút.
  • Con lăn to hơn: băng chạy nhanh hơn, hàng kéo giảm.
  • Tỉ số không có trong bảng hãng (như 1/15, 1/80, 1/100): mô-men tính quy đổi.
  • Mô-men tính với hiệu suất hộp bánh răng khoảng 90% (1/3) đến 66% (1/100).
  • Giới hạn cho phép của hộp 5GU, trục 15 mm: xem nhãn/catalog hộp số.
  • Bản NMRV 30, NMRV 40 hiệu suất trục vít thấp hơn, mô-men thực thấp hơn bảng.
  • Motor 1 pha có tụ không dùng biến tần thông thường.

5. Ứng dụng của motor giảm tốc 100W mini 1 pha

  • Lò quay thịt, máy quay gà vịt, máy nướng xiên dùng motor giảm tốc mini 100W tốc độ chậm.
  • Băng tải mini, băng chuyền phân loại nhỏ, con lăn cấp phôi dùng động cơ giảm tốc 100W 220V.
  • Máy cho gà, vịt, cá ăn tự động; máy rải thức ăn chuồng trại.
  • Máy cán bột, máy ép nhỏ, máy se nhang, máy quấn chỉ dùng motor giảm tốc mini 100W 1 pha.
  • Bàn xoay trưng bày, bàn xoay chụp ảnh sản phẩm, máy quấn màng nhỏ.
  • Máy khuấy nhỏ, cánh khuấy bồn ủ dùng bản NMRV 40 cốt âm trục vuông góc.

6. Ưu điểm của động cơ giảm tốc mini 100W 220V

  • Chạy thẳng điện 1 pha 220V dân dụng, chỉ cần tụ và công tắc.
  • Hộp mini 90 x 90 mm nhỏ gọn, motor giảm tốc mini 100W nặng chỉ vài kg.
  • Dải tỉ số rộng 1/3 – 1/200, ghép hộp trung gian còn chậm hơn nữa.
  • Có bản trục thẳng, bản NMRV 30, NMRV 40 cốt âm, cốt dương trục vuông góc.
  • Có bản điều tốc, bản có thắng cùng cỡ hộp, dễ thay thế khi hỏng.

7. Câu hỏi thường gặp về motor giảm tốc 100W mini

a) Cho người sắp mua, khảo giá motor giảm tốc 100W mini

  • Motor giảm tốc 100W mini chạy điện nhà 220V được không? Được. Mã 5IK chạy 1 pha 220V 50Hz, dòng chỉ khoảng 0.6–0.75 A. Ổ cắm gia đình, aptomat 2 A là đủ.
  • Motor giảm tốc 100W mini có chỉnh tốc độ được không? Có, với bản điều tốc dùng bộ điều tốc AC đi kèm. Bản thường không điều tốc thì chạy cố định theo tỉ số, ví dụ 1/30 ra khoảng 47 v/p.
  • Motor giảm tốc 100W 5IK lắp hộp NMRV được không? Được, có bản NMRV 30 và NMRV 40. Trục ra vuông góc, cốt âm hoặc cốt dương. Bản này hợp máy cần motor nằm dọc thân máy, cửa cuốn mini, máy đảo nhỏ.
  • Hộp vuông 90 mm của motor giảm tốc 100W mini lắp lẫn với hãng khác không? Có, khi cùng chuẩn 90 mm, trục 15 mm. Motor 5IK và hộp 5GU của nhiều hãng Đài Loan, Trung Quốc dùng chung kích thước bích này. Kiểm tra kiểu đầu trục motor (trục răng) trước khi ghép.
  • Motor giảm tốc 100W mini tỉ số 1/200 có quay quá chậm không? Khoảng 7 v/p. Hợp máy quay bàn trưng bày, máy nướng xoay, cơ cấu đóng mở chậm. Tải chạy chậm, cần lực giữ đều ở trục 15 mm.
  • Motor giảm tốc mini 100W chạy liên tục 24 giờ được không? Được với tải dưới định mức và nơi thoáng. Vỏ motor 5IK chạy đầy tải nóng khoảng 60–70°C, đây là mức bình thường. Đặt trong hộp kín không thông gió thì nhiệt tăng nhanh.

b) Cho người mới mua motor giảm tốc 100W mini, cần dùng cho đúng

  • Motor giảm tốc 100W mini đấu tụ thế nào? Tụ ngậm 6–8 µF theo tem, nối giữa 2 đầu cuộn dây. Nguồn 220V vào dây chung và 1 trong 2 đầu cuộn. Đổi đầu cấp nguồn sang cuộn còn lại thì motor đảo chiều.
  • Motor giảm tốc 100W mini đảo chiều liên tục được không? Được, nhưng phải chờ motor dừng hẳn rồi mới đảo, khoảng 1–2 giây. Đảo khi đang quay làm sốc bánh răng hộp 90 mm và nóng cuộn dây.
  • Có cần aptomat riêng cho motor giảm tốc mini 100W không? Có. Aptomat 1 pha 2 A hoặc cầu chì 2 A. Không dùng chung aptomat 20–32 A của cả xưởng vì motor kẹt sẽ cháy trước khi aptomat nhảy.

c) Cho người đã dùng motor giảm tốc 100W mini, cần bảo trì

  • Hộp số motor giảm tốc 100W mini có phải thay dầu không? Không. Hộp 5GU vuông 90 mm bôi mỡ kín từ nhà máy. Mỗi 1–2 năm có thể tháo nắp, bổ sung mỡ bánh răng nếu thấy khô.
  • Tụ motor giảm tốc 100W mini bao lâu thay? Khoảng 2–4 năm. Tụ phồng, motor yếu, khởi động chậm là dấu hiệu tụ giảm dung lượng. Thay đúng 6–8 µF, điện áp tụ 250V trở lên.
  • Bộ điều tốc motor giảm tốc 100W cần lưu ý gì khi dùng lâu? Giữ khô, xa nguồn nhiệt. Núm chỉnh bị chập chờn, tốc độ nhảy lên xuống thì vệ sinh hoặc thay biến trở chiết áp.

d) Cho người dùng motor giảm tốc 100W mini mắc lỗi, cần cách sửa

  • Motor giảm tốc 100W mini kêu ù mà không quay là lỗi gì? Thường do tụ hỏng hoặc đứt dây tụ. Đo tụ, thay tụ mới đúng µF. Tụ còn tốt thì hộp số kẹt hoặc tải quá nặng.
  • Motor quay nhưng trục ra hộp 90 mm không quay thì sửa sao? Trục răng motor bị mòn hoặc bánh răng đầu tiên trong hộp vỡ răng. Tháo motor khỏi hộp, kiểm tra răng đầu trục. Thay bánh răng cấp đầu hoặc thay cả hộp 5GU.
  • Motor giảm tốc mini 100W nóng tới mức không cầm tay được là sao? Trên 80°C là quá tải hoặc tụ sai trị số. Đo dòng, vượt 0.75 A là quá tải. Giảm tải, kiểm tra lại tụ theo tem motor.
