Motor Giảm Tốc 220v 3HP 2.2Kw

1.142 reviews

Motor giảm tốc 220V 3HP 2.2kW 1 pha 4 cực, dòng khoảng 13,3 A, chân đế GHC hoặc mặt bích GVC trục 32, 40, 50 mm, tỉ số 1/3 – 1/200, có bản trục vuông góc 45 mm.

Motor giảm tốc 220V 3HP 2.2kW (motor giảm tốc 1 pha 3HP 2.2kW, động cơ giảm tốc 220V 3 ngựa) là cụm motor điện 1 pha 220V 4 cực lắp liền hộp giảm tốc bánh răng, chạy điện dân dụng, dòng định mức khoảng 13,3 A, tỉ số truyền từ 1/3 đến 1/200. Trục ra quay từ khoảng 467 vòng/phút (1/3) xuống khoảng 7 vòng/phút (1/200), mô-men tăng theo tỉ số.

Các kiểu thông dụng: chân đế GHC và mặt bích GVC với trục ra 32, 40, 50 mm (hãng Taili), cùng bản trục vuông góc ghép hộp WPDS, WPDA size 120 trục ra 45 mm. Thân trục thép đã nhiệt luyện, vỏ hợp kim, lắp được nhiều tư thế.

Mục lục

1. Thông số kỹ thuật motor giảm tốc 220v 3hp 2.2kw

  • Motor giảm tốc 2.2kw sử dụng điện áp 220v, điện gia dụng
  • Trục thép chống rỉ, đã qua nhiệt luyện, Vỏ bằng hợp kim thép
  • Tỉ số truyền (ratio): từ 1/3 đến 1/200
  • Đường kính trục: 32, 40, 50 mm (bản trục vuông góc 45 mm)
  • Dòng ampe định mức: 13.28 A
  • Các kiểu lắp: mặt bích, chân đế, trục thẳng, trục vuông góc

2. Phân loại motor giảm tốc 220v 3hp 2.2kw

a. Motor giảm tốc 220v 3hp 2.2kw chân đế GHC

a1) Kích thước motor giảm tốc 220v 3hp 2.2kw 1 pha chân đế, trục 32

  • Tổng dài: 446 mm, Tổng cao: 223mm
  • Đường kính trục của motor giảm tốc 2.2kw: 32 mm
  • Bản rộng rãnh cavet: 10 mm
  • Mã hàng: GHC motor giảm tốc 1 pha 3HP 2.2kw, 220v, chân đế, cốt: 32mm, Taili

 Kích thước motor giảm tốc 220v 3hp 2.2kw 1 pha chân đế, trục 32

a2) Kích thước motor giảm tốc 220v 3hp 2.2kw 1 pha chân đế, trục 40

  • Tổng dài: 523 mm, Tổng cao: 270 mm
  • Đường kính trục của motor giảm tốc 2.2kw: 40 mm
  • Bản rộng rãnh cavet: 10 mm
  • Mã hàng: GHC motor giảm tốc 1 pha 3HP 2.2kw, 220v, chân đế, cốt: 40mm, Taili

Kích thước motor giảm tốc 220v 3hp 2.2kw 1 pha chân đế, trục 40

  • Khoảng cách tâm lỗ đế ngang trục: 210 mm
  • Khoảng cách tâm lỗ đế dọc trục: 150 mm
  • Đường kính lỗ chân đế: 16 mm
  • Bản rộng chân đế: 264mm

a3) Tư liệu kỹ thuật động cơ giảm tốc 220v 3hp 2.2kw chân đế GHC, trục 50

  • Tổng dài: 550 mm, Tổng cao: 317 mm
  • Đường kính trục: 50 mm. Bản rộng rãnh cavet: 14 mm
  • Mã hàng: GHC motor giảm tốc 1 pha 3HP 2.2kw, 220v, chân đế, cốt: 50mm, Taili

Motor giảm tốc 220v 3hp 2.2kw chân đế GHC

  • Khoảng cách tâm lỗ đế ngang trục: 210 mm
  • Khoảng cách tâm lỗ đế dọc trục: 150 mm
  • Đường kính lỗ chân đế: 19 mm
  • Bản rộng chân đế: 335mm

Video đấu điện, đảo chiều trục quay motor giảm tốc 220v 3hp 2.2kw 1 pha

* Video Motor giảm tốc 1 pha 220v 3HP 2.2kw:

b. Motor giảm tốc 220v 3hp 2.2kw mặt bích GVC

b1) Thông số kỹ thuật động cơ giảm tốc 220v 3hp 2.2kw 1 pha mặt bích GVC, trục 32

  • Đường kính trục: 32mm
  • Bản rộng rãnh cavet: 10 mm
  • Tổng dài motor giảm tốc 2.2kw: 446mm
  • Chiều ngang mặt bích: 223mm, Chiều dài mặt bích: 242mm
  • Mã hàng: GVC motor giảm tốc 1 pha 3HP 2.2kw, 220v, mặt bích, cốt: 32mm, Taili

Thông số kỹ thuật động cơ giảm tốc 220v 3hp 2.2kw 1 pha mặt bích GVC, trục 32

b2) Thông số kỹ thuật động cơ giảm tốc 220v 3hp 2.2kw 1 pha mặt bích GVC, trục 40

  • Đường kính trục: 40 mm
  • Bản rộng rãnh cavet: 10 mm
  • Tổng dài motor giảm tốc 2.2kw: 500 mm
  • Chiều ngang mặt bích: 274.5 mm, Chiều dài mặt bích: 300 mm
  • Mã hàng: GVC motor giảm tốc 1 pha 3HP 2.2kw, 220v, mặt bích, cốt: 40mm, Taili

Thông số lắp đặt động cơ giảm tốc 1 pha 220v 3hp 2.2kw trục 40mm chân đế, mặt bích

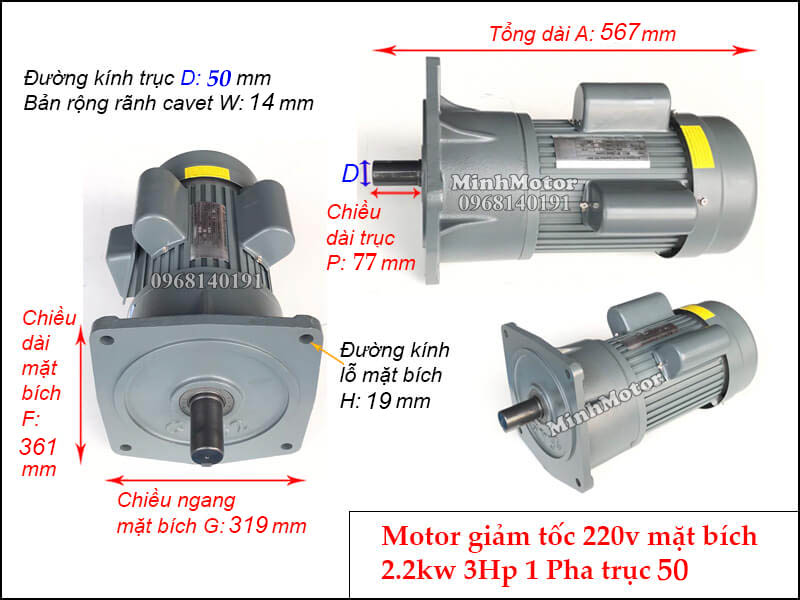

b3) Bản vẽ động cơ giảm tốc 220v 3hp 2.2kw bích GVC, trục 50

  • Đường kính trục: 50 mm
  • Tổng dài motor giảm tốc 2.2kw: 550 mm
  • Chiều ngang mặt bích: 319 mm, Chiều dài mặt bích: 361 mm
  • Đường kính lỗ mặt bích: 19mm
  • Mã hàng: GVC motor giảm tốc 1 pha 3HP 2.2kw, 220v, mặt bích, cốt: 50mm, Taili

Bản vẽ động cơ giảm tốc 220v 3hp 2.2kw bích trục 50



Video motor giảm tốc 1 pha 2.2kw 3hp thực tế

c. Motor giảm tốc 220v 3hp 2.2kw trục vuông góc

Loại 1: Motor giảm tốc 2.2kw 3hp 1 pha trục vuông góc cốt trên WPDS

  • Đường kính trục ra: 45mm
  • Phù hợp lắp với hộp mang tải WPDS size 120

Motor giảm tốc 2.2kw 3hp 1 pha trục vuông góc cốt trên WPDS

Loại 2: Motor giảm tốc 3hp 2.2kw 220v trục vuông góc cốt dưới WPDA

  • Đường kính cốt trục: 45mm
  • Lắp với hộp số mã WPDA size 120

Motor giảm tốc 3hp 2.2kw 220v trục vuông góc cốt dưới WPDA

3. Ứng dụng của motor giảm tốc 220V 3HP 2.2kW

  • Máy khuấy sục khí ao nuôi tôm, cá, quạt nước tạo oxy dùng motor giảm tốc 220V.
  • Máy trộn thức ăn gia súc, máy nghiền ngũ cốc, máy xay gia vị.
  • Máy dọn chuồng gà, heo, bò, băng tải phân trong trang trại.
  • Máy ép nước mía, máy nạo dừa, máy làm kẹo dừa, máy vắt sữa.
  • Băng tải nhỏ, băng chuyền thực phẩm, lẩu băng chuyền nhà hàng.
  • Cửa cuốn, cổng trượt, tời kéo nhẹ dùng động cơ giảm tốc có thắng.
  • Máy đùn sợi bún tươi trục vít cho lò bún gia đình

a. Ví dụ chọn máy: máy đùn sợi bún tươi trục vít dùng motor giảm tốc 220V 3HP 2.2kW tỉ số 1/25

Lò bún gia đình: bột gạo đã hấp chín cho vào phễu, trục vít Ø80 mm ép bột qua khuôn nhiều lỗ Ø1–1,2 mm, sợi bún rơi thẳng xuống nồi nước sôi để trụng.

Máy đùn sợi bún tươi trục vít dùng motor giảm tốc 220V 3HP 2.2kW tỉ số 1/25

Vì sao máy làm bún dùng điện 1 pha:

  • Lò bún làm trong nhà ở, xóm nghề — gần như chỉ có điện 1 pha.
  • Làm bún từ 2–3 giờ sáng, 3–4 giờ mỗi ngày: không đáng kéo điện 3 pha.
  • Motor 2.2kW 1 pha chạy ~13,9 A: dây 2,5–4 mm², CB 25A riêng, không đi chung ổ cắm nồi điện.

Chọn tỉ số truyền (ratio) cho trục vít đùn bún:

  • Trục vít đùn bún quay 50–60 vòng/phút: sợi ra đều, không đứt, bột không bị nóng chảy nhão.
  • Ratio 1/25: 1400 ÷ 25 = 56 vòng/phút, nối thẳng trục vít bằng khớp nối.
  • Tỉ số 1/15 (93 vòng/phút): sợi ra nhanh nhưng dễ đứt, bột nóng lên. Tỉ số 1/40 (35 vòng/phút): sợi đẹp nhưng ít kg/giờ.
  • Model dùng: GHC chân đế trục 32 mm, chung bệ thép với nòng đùn.

Chọn công suất 2.2kW cho máy đùn bún:

Hạng mụcGiá trịCách tính
Lực đẩy bột qua khuôn (giả sử áp trước khuôn ~3 MPa, vít Ø80)~15.000 N3 × 5.027 mm²
Mô men vít đẩy bột (bán kính trung bình 30 mm, ren + ma sát bột)~250 Nm15.000 × 0,03 × 0,55
Cộng nhào trộn, ma sát nòng (~30%)~320 Nm250 × 1,3
Công suất cần ở trục vít~1,9 kW320 × 5,86 rad/s
Mô men trục ra motor 2.2kW, tỉ số 1/25~345 Nm9550 × 2,2 ÷ 56 × 0,92
Motor 1.5kW cùng tỉ số~235 Nm9550 × 1,5 ÷ 56 × 0,92
  • 2.2kW: đủ mô men ~345 Nm, dư nhẹ so với ~320 Nm khi đùn bột đặc qua khuôn nhiều lỗ.
  • 1.5kW: chỉ ~235 Nm — được với khuôn ít lỗ, bột nhão; khuôn bún nhiều lỗ, bột đặc thì motor ghì, nóng, nhảy CB.
  • Bột nguội, khô cứng trong nòng là lúc nặng nhất: motor 1 pha mô men khởi động thấp, càng cần dư lực.

Cách vận hành máy đùn bún:

  • Đun sôi nồi nước trụng sợi trước, đặt ngay dưới khuôn.
  • Chạy máy không tải vài giây rồi mới nạp bột hấp chín, nạp đều tay, không nhét chặt phễu.
  • Sợi ra yếu, đứt: bột khô quá, thêm nước; sợi dính bết: bột nhão, giảm nước.
  • Sợi rơi vào nước sôi 1–2 phút rồi vớt sang chậu nước lạnh.
  • Ngưng làm: cho máy đẩy hết bột ra rồi mới tắt; bột nguội đông trong nòng làm lần sau kẹt cứng.
  • Cuối ca tháo khuôn, ngâm nước, chải thông lỗ; lau khô trục vít.

b) Lắp đặt, chế tạo, thiết kế motor giảm tốc 220v 3 hp 2.2 kw cho máy ép dầu lạc (đậu phộng) trục vít

Máy ép dầu lạc (đậu phộng) trục vít - motor giảm tốc 220v 3 hp 2.2 kw tỉ số 1/20

Nguyên lý vận hành cỗ máy:

  • Lạc rang đổ vào phễu, trục vít ép đẩy lạc tới đầu côn.
  • GHC 2.2kW 1/20 dưới khung, xích 1:2 kéo trục vít ~ 35 v/p.
  • Dầu lạc chảy qua khe lồng ép xuống khay, bã ra đầu máy; dầu đậu phộng dùng chiên cá, chiên thịt.

Lý do chọn motor giảm tốc 220v 3 hp 2.2 kw tỉ số 1/20:

  • ~ 35 v/p: ép kỹ, dầu ra nhiều, bã khô.
  • 2.2kW đủ lực cho 30–50 kg/giờ.
  • 220V 1 pha cho lò ép dầu gia đình.

c) Lắp đặt, chế tạo, thiết kế motor giảm tốc 220v 3 hp 2.2 kw cho dây chuyền ép ghép lớp băng vệ sinh

Dây chuyền ép ghép lớp băng vệ sinh - motor giảm tốc 220v 3 hp 2.2 kw tỉ số 1/20

Nguyên lý vận hành cỗ máy:

  • 3 lớp vật liệu vào cặp trục ép nhiệt; GHC 2.2kW 1/20 dưới khung, xích 1:2 kéo trục ép ~ 35 v/p.
  • Trục ép dính 3 lớp, trục dao phía sau cắt định hình.
  • Miếng băng vệ sinh hoàn chỉnh ra băng tải.

Lý do chọn motor giảm tốc 220v 3 hp 2.2 kw tỉ số 1/20:

  • ~ 35 v/p: lớp dính đều.
  • 2.2kW kéo cả trục ép và trục dao khổ rộng.
  • 220V 1 pha.

4. Tư vấn chọn mua tốc độ motor giảm tốc 220v 3hp 2.2kw

  • Số vòng quay trục ra = 467 vòng nghĩa là tỉ số truyền ratio = 3. Vì 1400/3 lần = 467, khi này lực momen = 45 Newton mét.
  • Số vòng quay trục ra = 280 vòng nghĩa là tỉ số truyền ratio = 5, lực momen = 75 Newton mét.
  • Số vòng quay trục ra = 187 vòng nghĩa là tỉ số truyền ratio = 7.5, lực momen = 112 Newton mét.
  • Số vòng quay trục ra = 140 vòng nghĩa là tỉ số truyền ratio = 10, lực momen = 150 Newton mét.
  • Số vòng quay trục ra = 93 vòng nghĩa là tỉ số truyền ratio = 15, lực momen = 225 Newton mét.
  • Số vòng quay trục ra = 70 vòng nghĩa là tỉ số truyền ratio = 20, lực momen = 300 Newton mét.
  • Số vòng quay trục ra = 56 vòng nghĩa là tỉ số truyền ratio = 25, lực momen = 375 Newton mét.
  • Số vòng quay trục ra = 47 vòng nghĩa là tỉ số truyền ratio = 30, lực momen = 450 Newton mét.
  • Số vòng quay trục ra = 35 vòng nghĩa là tỉ số truyền ratio = 40, lực momen = 600 Newton mét.
  • Số vòng quay trục ra = 28 vòng nghĩa là tỉ số truyền ratio = 50, lực momen = 750 Newton mét.
  • Số vòng quay trục ra = 23 vòng nghĩa là tỉ số truyền ratio = 60, lực momen = 900 Newton mét.
  • Số vòng quay trục ra = 17.5 vòng nghĩa là tỉ số truyền ratio = 80, lực momen = 1200 Newton mét.
  • Số vòng quay trục ra = 14 vòng nghĩa là tỉ số truyền ratio = 100, lực momen = 1500 Newton mét.
  • Số vòng quay trục ra = 9 vòng nghĩa là tỉ số truyền ratio = 160, lực momen = 2401 Newton mét.
  • Số vòng quay trục ra = 8 vòng nghĩa là tỉ số truyền ratio = 180, lực momen = 2701 Newton mét.
  • Số vòng quay trục ra = 7 vòng nghĩa là tỉ số truyền ratio = 200, lực momen = 3001 Newton mét.

5. Các hãng sản xuất motor giảm tốc 220v 3hp 2.2kw

Dưới đây là một số hãng sản xuất motor 220v 3hp 2.2kw:

  • SEW-Eurodrive

  • Bonfiglioli

  • Nord Drivesystems

  • Siemens

  • WEG

6. Thông số điện motor giảm tốc 1 pha 220V 2.2kW

Thông sốGiá trị tham khảo
Điện áp, tần số1 pha 220V, 50Hz
Dòng định mứckhoảng 13,3 A
Dòng khởi độngkhoảng 5 – 7 lần dòng định mức
Tốc độ motor 4 cựckhoảng 1400 vòng/phút
Aptomat 1 pha tham khảo25 – 32 A
Dây đồng cấp điện tham khảo2,5 – 4 mm²
Điều chỉnh tốc độmotor 1 pha có tụ không dùng biến tần thường; cần chỉnh tốc dùng bản motor 3 pha 220V 2.2kW + biến tần 1 pha vào 2.2kW

Mô-men ước tính khi trừ hiệu suất hộp bánh răng (khoảng 90%), motor 4 cực:

Tỉ số truyềnTốc độ trục ra (vòng/phút)Mô-men ước tính (Nm)
1/10140khoảng 135
1/2070khoảng 270
1/3047khoảng 405
1/5028khoảng 675
1/10014khoảng 1350
1/2007khoảng 2700
  • Mô-men ở mục tư vấn tốc độ là số tính theo công suất, chưa trừ hiệu suất hộp.
  • Mô-men cực đại cho phép theo cỡ trục và cỡ hộp: xem nhãn/catalog hộp số.
  • Bản trục vuông góc WPDS, WPDA là trục vít, hiệu suất thấp hơn, khoảng 55 – 85%.
  • Điện yếu khoảng 200V motor vẫn chạy; dòng tăng, motor nóng hơn.

7. Ưu điểm của motor giảm tốc 1 pha 3HP 2.2kW

  • Chạy điện 1 pha 220V gia đình, không cần điện 3 pha.
  • Motor và hộp số liền khối, không cần căn khớp nối.
  • Ba cỡ trục ra 32, 40, 50 mm và bản trục vuông góc 45 mm.
  • Lắp được chân đế, mặt bích, lắp trên cao hoặc lắp nghiêng.
  • Dải tỉ số rộng 1/3 – 1/200, chọn đúng tốc độ máy cần.

8. Câu hỏi thường gặp về motor giảm tốc 220V 3HP 2.2kW

a. Cho người sắp mua, khảo giá motor giảm tốc 220V 3HP 2.2kW

  • Motor giảm tốc 220V 2.2kW 1 pha dòng bao nhiêu, aptomat cỡ nào? Khoảng 13.3A ở 220V. Aptomat 25A loại C, dây đồng 4 mm². Dòng khởi động lên khoảng 60–70A, lưới yếu dễ sụt áp.
  • Motor giảm tốc 220V 3HP tỉ số 1/50 cho mô-men bao nhiêu? Khoảng 680–700 Nm ở hộp GHC, trục ra khoảng 28 v/p. Mức này cần GHC trục 40 mm hoặc 50 mm.
  • Motor giảm tốc 220V 2.2kW chọn trục 32, 40 hay 50 mm? Trục 32 mm cho tỉ số 1/3–1/15. Trục 40 mm cho 1/20–1/50. Trục 50 mm cho 1/60–1/200, mô-men trên 800 Nm.
  • Motor giảm tốc 1 pha 3HP có khởi động được máy trộn đầy tải không? Được, với motor tụ kép. Mô-men khởi động khoảng 1.5–2 lần định mức. Motor chỉ có tụ chạy thì khởi động đầy tải khó.
  • Motor giảm tốc 220V 2.2kW là công suất lớn của motor 1 pha chưa? Chưa. Motor 1 pha lên tới 7.5kW. Từ 3kW trở lên dòng 1 pha trên 18A, lưới gia đình 1 pha thường chỉ chịu được khoảng 32–40A.
  • Motor giảm tốc 220V 3HP dùng cho máy gì? Máy trộn bê tông 250 lít, máy ép viên cám 100–150 kg/h, máy cuốn tôn, tời kéo xe trên ray, máy xay xát lúa nhỏ.

b. Cho người mới mua motor giảm tốc 220V 3HP 2.2kW, cần dùng cho đúng

  • Motor giảm tốc 220V 2.2kW đổi chiều quay có cần đảo chiều liên tục không? Không được đảo khi đang quay. Dừng hẳn, đảo 2 đầu cuộn đề rồi chạy lại. Đảo nhanh dễ cháy tụ đề, gãy răng hộp GHC.
  • Motor giảm tốc 220V 3HP đặt xa đồng hồ điện 30 m dùng dây gì? Dây đồng 6 mm². Dây 4 mm² ở 30 m sụt áp khoảng 5%, motor 1 pha 2.2kW khởi động chậm, nóng.
  • Mặt bích GVC trên motor 220V 2.2kW lắp đứng được không? Được, trục hướng xuống. Châm dầu theo vạch lắp đứng, phốt trục ra chịu áp dầu cao hơn lắp ngang.

c. Cho người đã dùng motor giảm tốc 220V 3HP 2.2kW, cần bảo trì

  • Hộp GHC motor 220V 2.2kW thay dầu bao lâu? Lần đầu 500 giờ, sau đó 3.000–5.000 giờ. Dầu VG220. Máy trộn bê tông bụi nhiều thì thay 2.000–3.000 giờ.
  • Tụ đề, tụ chạy motor giảm tốc 220V 3HP kiểm tra thế nào? Đo µF bằng đồng hồ. Giảm trên 10% là thay. Kiểm tra 1 năm/lần, tụ phồng hoặc chảy dầu thay ngay.
  • Motor giảm tốc 220V 2.2kW có cần đo cách điện không? Có, 6 tháng/lần. Điện trở cách điện trên 1 MΩ ở 500V là đạt. Xưởng ẩm, mùa mưa đo trước khi chạy lại.

d. Cho người dùng motor giảm tốc 220V 3HP 2.2kW mắc lỗi, cần cách sửa

  • Motor giảm tốc 220V 2.2kW đề không lên, kêu ù là do đâu? Do tụ đề hỏng, công tắc ly tâm không đóng, hoặc sụt áp dưới 190V. Đo điện áp lúc đề trước, rồi kiểm tra tụ đề.
  • Motor giảm tốc 220V 3HP chạy nóng, nhảy aptomat sau 20 phút thì sửa sao? Đo dòng. Trên 13.3A là quá tải hoặc tụt áp. Dòng bình thường mà vẫn nhảy thì kiểm tra aptomat 25A có bị yếu nhiệt.
  • Motor giảm tốc 220V 2.2kW hộp GHC kêu rít khi chạy là lỗi gì? Thiếu dầu hoặc mòn vòng bi trục vào. Kiểm tra que thăm. Đủ dầu vẫn rít thì thay vòng bi đầu trục vào hộp.
