Motor giảm tốc 220v 1.5hp 1.1kw 1 pha hay gọi là động cơ giảm tốc 220v 1.5hp 1.1kw 1 pha chạy bằng điện dân dụng. Sau đây là thông số, tư vấn lắp đặt của các loại motor giảm tốc 220v 1.5hp 1.1kw người dân hay dùng.
1) Ứng dụng motor giảm tốc 220v 1.1kw 1.5hp
Motor giảm tốc 220v 1.5hp 1.1kw giúp ích cho nhiều kho xưởng không có điện 380v. Ứng dụng đa dạng như:
- Máy khuấy bùn, máy sục khí nuôi cá tôm.
- Khuấy sục khí trong nước để lấy ô xy nuôi hải sản
- Chế tạo máy nước mía, máy chế biến kẹo dừa, máy nạo dừa, máy vắt sữa
- Trộn thức ăn gia súc: gà, heo, bò, nghiền xay ngũ cốc gia vị.
- Cấp thức ăn cho gia cầm định kỳ trong ngày
- Làm máy chăn nuôi gà vịt, máy dọn chuồng bò heo gà
- Chế tạo băng tải nhỏ vận chuyển hàng hóa, thực phẩm, ví dụ: lẩu băng truyền
2) Ưu điểm motor giảm tốc 220v 1.1kw 1.5hp
Động cơ giảm tốc 220v 1.5hp 1.1kw được ưa chuộng rộng rãi bởi một số lý do sau:
- Tiết kiệm điện năng sử dụng.
- Giá thành của thiết bị phải chăng
- Sản phẩm dễ lắp đặt ở nhiều tư thế và lắp ở trên cao.
- Trọng lượng và kích thước nhỏ gọn.
3) Cấu tạo motor giảm tốc 220v 1.1kw 1.5hp
Motor giảm tốc 220V có công suất 1.1kW (1.5HP) thường có cấu tạo tương tự như các motor giảm tốc khác, bao gồm các thành phần chính sau:
Động cơ: chịu trách nhiệm tạo ra sức mạnh để đẩy động cơ và cung cấp moment xoắn đầu ra
Hộp số giảm tốc: để giảm tốc độ quay của động cơ và tăng moment xoắn đầu ra.
Vỏ bảo vệ: bảo vệ các thành phần bên trong khỏi bụi bẩn, nước và va đập bên ngoài. Vỏ bảo vệ có thể được làm bằng vật liệu như thép không gỉ hoặc nhựa chịu lực.
Hệ thống thắng: được dùng để ngừng trục quay một cách nhanh chóng và an toàn khi cần thiết. Hệ thống thắng có thể được điều khiển bằng cơ hoặc điện từ.
Hệ thống điều khiển để kiểm soát tốc độ và hướng quay.
4) Thông số kỹ thuật motor giảm tốc 220v 1.1kw 1.5hp
- motor 220v 1.5hp 1.1kw sử dụng điện áp 220v, điện gia dụng
- Động cơ giảm tốc đạt chất lượng kiểm định từ Châu Âu
- Vỏ bằng hợp kim thép, trục là thép chống rỉ, đã qua nhiệt luyện
- Tỉ số truyền (ratio): từ 10 - 100 có sẵn
- Dòng ampe định mức: 9.34 A
- Các kiểu lắp: trục thẳng, trục vuông góc, mặt bích, chân đế
5) Phân loại motor giảm tốc 220v 1.1kw 1.5hp
a) Motor giảm tốc 220v 1.1kw 1.5hp trục vuông góc NMRV
-Khi lắp hộp mang tải NMRV63 cốt dương
- Đường kính trục dương 25mm
- Tỉ số truyền 1/7.5 tới 1/100
-Khi lắp hộp mang tải NMRV63 cốt âm
- Đường kính trục âm 25mm
- Tỉ số truyền 1/7.5 tới 1/100
-Khi lắp hộp mang tải NMRV75 cốt dương
- Đường kính trục dương 28 mm
- Tỉ số truyền 1/7.5 tới 1/100
-Khi lắp hộp mang tải NMRV75 cốt âm
- Đường kính trục âm 28mm
- Tỉ số truyền 1/7.5 tới 1/100
b) Motor giảm tốc 220v 1.1kw 1.5hp chân đế GHC

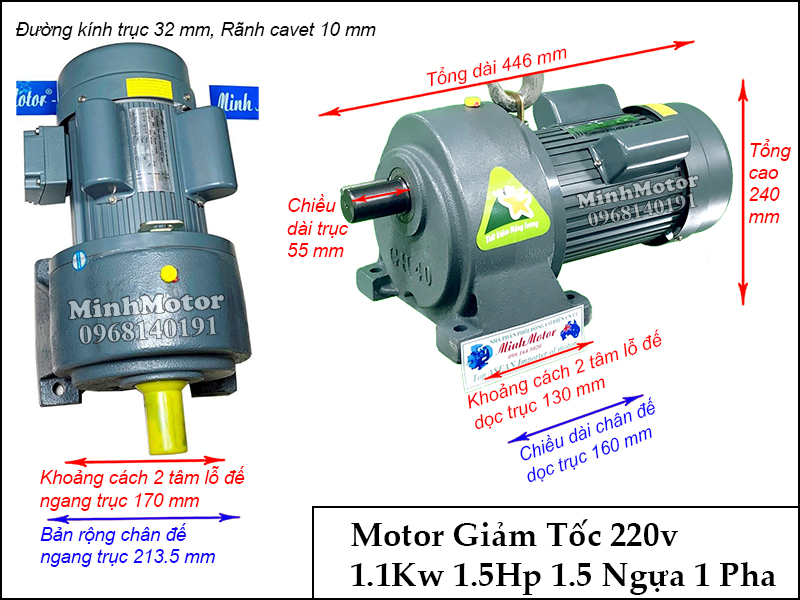

a1) Thông số bản vẽ motor giảm tốc 220v 1.5hp 1.1kw chân đế GHC, trục 32mm
- Đường kính trục motor giảm tốc 220v 1.1kw: 32mm
- Bản rộng rãnh cavet 10 mm
- Tổng dài 446 mm
- Khoảng cách tâm lỗ đế ngang trục: 170 mm
- Khoảng cách tâm lỗ đế dọc trục:130 mm
- Mã hàng: GHC motor giảm tốc 1 pha 1.5HP 1.1kw, 220v, chân đế, cốt: 32mm, Taili
a2) Thông số bản vẽ motor giảm tốc 220v 1.5hp 1.1kw chân đế GHC, trục 40mm
- Đường kính trục motor giảm tốc 220v 1.1kw: 40mm
- Bản rộng rãnh cavet 10 mm
- Tổng dài 473 mm
- Khoảng cách tâm lỗ đế ngang trục 210 mm
- Khoảng cách tâm lỗ đế dọc trục 150 mm
- Mã hàng: GHC motor giảm tốc 1 pha 1.5HP 1.1kw, 220v, chân đế, cốt: 40mm, Taili

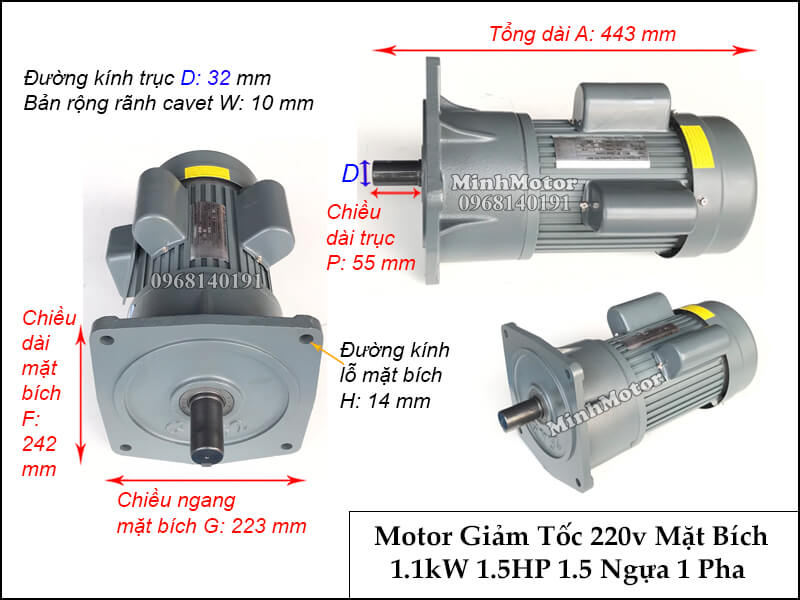

- Đường kính trục motor giảm tốc 1.1kw: 32 mm
- Tổng dài 443 mm
- Chiều dài mặt bích 242 mm
- Chiều ngang mặt bích 223 mm
- Bản rộng rãnh cavet 10 mm
c) Motor giảm tốc 220v 1.1kw 1.5hp mặt bích GVC
b1) Bản vẽ kỹ thuật động cơ giảm tốc 220v 1.5hp 1.1kw 1 pha mặt bích, trục 32
- Đường kính trục motor giảm tốc 1.1kw: 32 mm
- Bản rộng rãnh cavet: 10 mm
- Tổng dài: 446 mm
- Chiều dài mặt bích: 242 mm
- Chiều ngang mặt bích: 223 mm
- Mã hàng: GVC motor giảm tốc 1 pha 1.5HP 1.1kw, 220v, mặt bích, cốt: 32mm, Taili
b2) Bản vẽ kỹ thuật động cơ giảm tốc 220v 1.5hp 1.1kw 1 pha mặt bích GVC, trục 40
- Đường kính trục motor giảm tốc 1.1kw: 40 mm
- Bản rộng rãnh cavet 10 mm
- Tổng dài 473 mm
- Chiều dài mặt bích 300 mm
- Chiều ngang mặt bích 274.5 mm
- Mã hàng: GVC motor giảm tốc 1 pha 1.5HP 1.1kw, 220v, mặt bích, cốt: 40mm, Taili
Video đấu điện, đảo chiều trục quay motor giảm tốc 220v 1.5hp 1.1kw 1 pha
d) Motor giảm tốc 1.1kw 1.5Hp 1 pha trục vuông góc WP
Loại 1: Motor giảm tốc 1.1kw 1.5Hp 1 pha trục vuông góc cốt trên WPDS
-Khi lắp hộp mang tải WPDS size 80
- Đường kính trục ra: 32mm
- Tỷ số truyền thường dùng: từ 10-60 lần
-Khi lắp hộp mang tải WPDS size 100
- Đường kính trục lớn: 38mm
- Tốc độ trục ra từ: 140 - 23 vòng/phút
Loại 2: Motor giảm tốc 1.5Hp 1.1kw 220v trục vuông góc cốt dưới WPDA
-Khi lắp với hộp số mã WPDA size 80
- Đường kính cốt trục: 32mm
-Khi lắp với hộp số mã WPDA size 100
6) Tư vấn lựa chọn tốc độ motor giảm tốc 220v 1.1kw 1.5hp
- Tốc độ trục ra = 280 vòng khi tỉ số truyền ratio = 5. Vì 1400/5 lần = 280, lúc này lực momen khoảng 38.4 Newton mét.
- Tốc độ trục ra = 140 vòng khi tỉ số truyền ratio = 10, lực momen khoảng 76.6 Newton mét.
- Tốc độ trục ra = 93 vòng khi tỉ số truyền ratio = 15, lực momen khoảng 114.8 Newton mét.
- Tốc độ trục ra = 70 vòng khi tỉ số truyền ratio = 20, lực momen khoảng 153 Newton mét.
- Tốc độ trục ra = 56 vòng khi tỉ số truyền ratio = 25, lực momen khoảng 192 Newton mét.
- Tốc độ trục ra = 47 vòng khi tỉ số truyền ratio = 30, lực momen khoảng 230 Newton mét.
- Tốc độ trục ra = 28 vòng khi tỉ số truyền ratio = 50, lực momen khoảng 384 Newton mét.
- Tốc độ trục ra = 23 vòng nghĩa là tỉ số truyền ratio = 60, lực momen = 307 Newton mét.
- Tốc độ trục ra = 17.5 vòng nghĩa là tỉ số truyền ratio = 80, lực momen = 409 Newton mét.
- Tốc độ trục ra = 14 vòng nghĩa là tỉ số truyền ratio = 100, lực momen = 51 Newton mét.
- Tốc độ trục ra = 11.5 vòng nghĩa là tỉ số truyền ratio = 120, lực momen = 614 Newton mét.
- Tốc độ trục ra = 9 vòng nghĩa là tỉ số truyền ratio = 150, lực momen = 770 Newton mét
- Tốc độ trục ra = 7 vòng nghĩa là tỉ số truyền ratio = 200, lực momen = 1023 Newton mét
7) Cách lựa chọn motor giảm tốc 220v 1.1kw 1.5hp
Khi lựa chọn một motor giảm tốc 220V có công suất 1.1kW (1.5HP), có một số yếu tố quan trọng cần xem xét. Dưới đây là một số hướng dẫn cơ bản để lựa chọn motor giảm tốc 220V 1.1kW (1.5HP):
Xác định tốc độ đầu ra mong muốn cho ứng dụng của bạn.
Moment xoắn: Đánh giá moment xoắn cần thiết để vận hành tải trọng
Xác định rằng motor giảm tốc cần phải hoạt động với điện áp và tần số của nguồn cung cấp trong hệ thống của bạn
Hệ thống thắng : Xem xét liệu bạn cần có hệ thống thắng tích hợp trong motor giảm tốc hay không
Đảm bảo rằng motor có kích thước phù hợp và dễ dàng lắp đặt vào hệ thống của bạn.
Chọn motor từ các nhà sản xuất đáng tin cậy và có tiếng trong ngành để đảm bảo hiệu suất và tuổi thọ lâu dài.
Cuối cùng, đánh giá chi phí và ngân sách của bạn. Xem xét mức giá phù hợp với yêu cầu và ưu tiên của bạn.
8) Các hãng sản xuất motor giảm tốc 220v 1.1kw 1.5hp
Dưới đây là một số hãng sản xuất motor giảm tốc 220V có công suất 1.1kW 1.5HP:
- SEW-Eurodrive
- Bonfiglioli
- Nord Drivesystems
- Siemens
- WEG
