Motor Giảm Tốc 220v 2HP 1.5Kw

3.267 reviews

Motor giảm tốc 220v 2hp 1.5kw gồm motor 220v 2hp 1.5kw gắn đầu hộp số nhỏ 15w tới 2.2kw. Động cơ giảm tốc 220v 2hp 1.5kw giúp ích cho nhiều kho xưởng không có điện 380v. Sau đây là tư liệu kích thước của các loại motor giảm tốc 220v 2hp 1.5kw các khu công nghiệp hay dùng.

Motor giảm tốc 220v 2hp 1.5kw 1 pha còn được gọi là động cơ giảm tốc 220v 2hp 1.5kw 1 pha chạy bằng điện áp dân dụng.

Ứng dụng: máy nghiền ngũ cốc ngô khoai sắn, máy dọn chuồng bò heo gà, chế tạo máy nước mía, máy chế biến kẹo dừa, máy đóng thịt hộp, máy khuấy bùn, máy sục khí nuôi cá tôm, máy nạo dừa, máy vắt sữa.

Đường kính trục: 28, 32, 40, 50, 30, 35, 45, 55mm

1) Tư vấn lựa chọn tốc độ motor giảm tốc 220v 2hp 1.5kw 1 pha

  • Số vòng quay cốt trục ra = 467 vòng nghĩa là tỉ số truyền ratio = 3. Vì 1400/3 lần = 467, khi này lực momen = 30.7 Newton mét
  • Số vòng quay cốt trục ra = 280 vòng nghĩa là tỉ số truyền ratio = 5, lực momen = 51.2 Newton mét.
  • Số vòng quay cốt trục ra = 140 vòng nghĩa là tỉ số truyền ratio = 10, lực momen = 102 Newton mét.
  • Số vòng quay cốt trục ra = 93 vòng nghĩa là tỉ số truyền ratio = 15, lực momen = 153 Newton mét.
  • Số vòng quay cốt trục ra = 70 vòng nghĩa là tỉ số truyền ratio = 20, lực momen = 204 Newton mét.
  • Số vòng quay cốt trục ra = 56 vòng nghĩa là tỉ số truyền ratio = 25, lực momen = 256 Newton mét.
  • Số vòng quay cốt trục ra = 47 vòng nghĩa là tỉ số truyền ratio = 30, lực momen = 307 Newton mét.
  • Số vòng quay cốt trục ra = 35 vòng nghĩa là tỉ số truyền ratio = 40, lực momen = 409 Newton mét.

  • Số vòng quay cốt trục ra = 28 vòng nghĩa là tỉ số truyền ratio = 50, lực momen = 512 Newton mét.
  • Số vòng quay cốt trục ra = 23 vòng nghĩa là tỉ số truyền ratio = 60, lực momen = 614 Newton mét.
  • Số vòng quay cốt trục ra = 17.5 vòng nghĩa là tỉ số truyền ratio = 80, lực momen = 818 Newton mét.
  • Số vòng quay cốt trục ra = 14 vòng nghĩa là tỉ số truyền ratio = 100, lực momen = 1023 Newton mét.
  • Số vòng quay cốt trục ra = 11 vòng nghĩa là tỉ số truyền ratio = 125, lực momen = 1279 Newton mét.
  • Số vòng quay cốt trục ra = 9 vòng nghĩa là tỉ số truyền ratio = 160, lực momen = 1637 Newton mét.
  • Số vòng quay cốt trục ra = 7 vòng nghĩa là tỉ số truyền ratio = 200, lực momen = 2046 Newton mét.

2) Lắp đặt motor 220v 2hp 1.5kw 1 pha chân đế

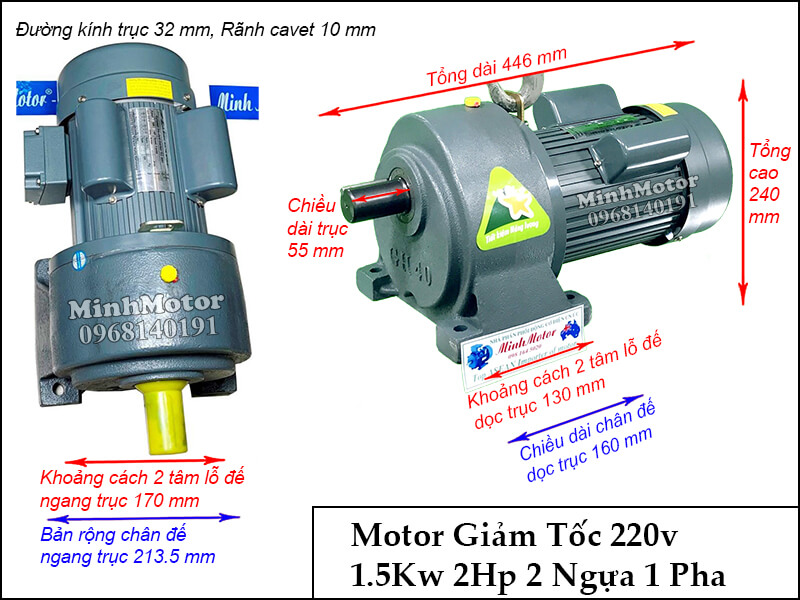

Thiết kế lắp đặt động cơ giảm tốc 1 pha 220v 2hp 1.5kw trục 32 chân đế

  • Khoảng cách tâm lỗ đế ngang trục: 170 mm
  • Khoảng cách tâm lỗ đế dọc trục: 130 mm
  • Đường kính trục của motor giảm tốc 1.5kw: 32 mm
  • Tổng dài: 446 mm
  • Tổng cao: 240 mm

3) Tư liệu kĩ thuật động cơ giảm tốc 220v 2hp 1.5kw 1 pha mặt bích

Thiết kế lắp đặt động cơ giảm tốc 1 pha 220v 2hp 1.5kw trục 32 chân đế, mặt bích

  • Tổng dài của motor giảm tốc 1.5kw: 443 mm
  • Đường kính trục: 32 mm
  • Chiều ngang mặt bích: 223 mm
  • Chiều dài mặt bích: 242 mm
  • Bản rộng rãnh cavet: 10 mm

4) Video đấu điện, đảo chiều trục quay motor giảm tốc 220v 2hp 1.5kw 1 pha

Tư vấn: 0901460163

5) Motor 2hp 220v hộp số cốt ngang

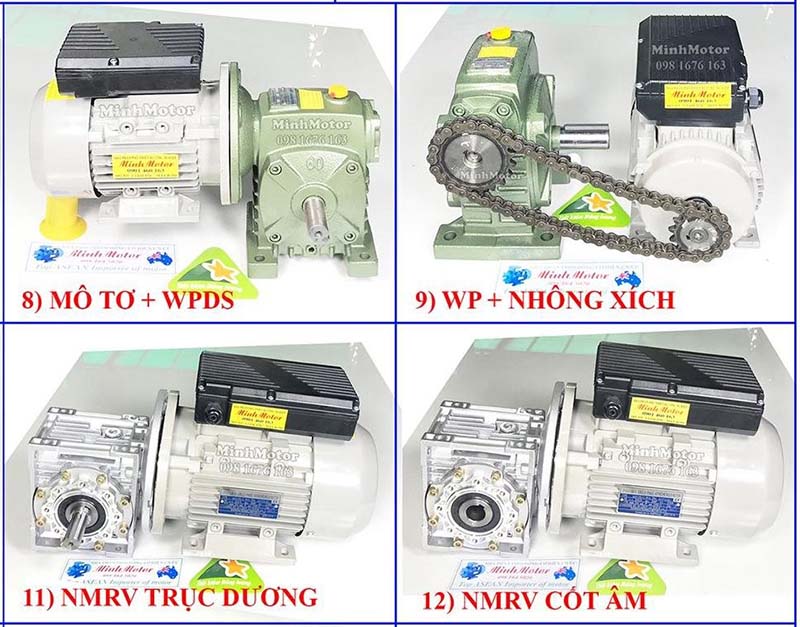

Motor 2hp 220v 1.5 ngựa lắp với hộp số WPDS bích trên cốt ngang (hình 8) lắp trực tiếp, hoặc kết hợp nhông xích như hình 9.

Ngoài hộp số WP ta có thể lắp motor với hộp số NMRV có thể xoay 360 độ, size thông dụng NMRV075

Tỷ số truyền thông dụng từ 1/10 - 1/60 đầu ra giảm từ 140 - 25 vòng/phút

6) Motor 2hp 220v hộp số trục ngửa

Motor 2hp 220v lắp với hộp số nằm ngang, trục ngửa WPWDO (hình 18, 19) với các size 80, 100

Tỷ số truyền thông dụng: 10, 20, 30, 60. Tốc độ đầu ra từ 140 vòng - 23 vòng/phút.

7) Motor 2hp 220v hộp số kiểu đứng

Motor 2hp 220v lắp với hộp số đứng WPWDKT (hình 18, 19) với các size thông dụng: 80, 100

Tốc độ đầu ra từ 140 vòng - 23 vòng/phút.

Hoặc lắp với hộp số NMRV như hình 16, 17 các size hay dùng size 63 và size 75

Tỷ số truyền đa dạng: 5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100

8) Motor 2hp 220v hộp số 2 trục ra

Hộp giảm tốc 2 đầu ra NMRV size 75 lắp motor 1.5kw số vòng ra giảm từ 140 vòng đến 14 vòng/phút

Hộp số với 2 trục ra 2 phía đối xứng nhau, để tải cho hệ thống 2 băng tải, 2 máy kéo, 2 bồn trộn dung dịch cần tốc độ giống y như nhau, tiết kiệm chi phí chế tạo, lăp đặt.



/ /
