Motor 30kw 40Hp hay Động cơ 30kw 3 pha còn gọi là Motor điện 3 pha 40Hp 30kw 40 ngựa là loại công suất trung bình, có ứng dụng trong dây ngành nghề sản xuất vật liệu xây dựng
1) Thông số kỹ thuật motor 30kw 40hp 3 pha
- Tiêu chuẩn thiết kế IEC Châu Âu. Ký hiệu: Y3, Y2, Y, YE3, YE2
- Điện áp 3 pha tiêu chuẩn: Việt Nam 380v; Châu Âu: 400v, 415v, 420v.
- Tần số điện: 50Hz, 60hz
- Cuộn dây đồng cấp F tiêu chuẩn quốc tế;
Tốc độ thông dụng của motor điện 3 pha 40Hp 30kw gồm có:
- 4 pole, 4 cực điện, trục quay 1400-1500 vòng/phút
- 2 pole, 2 cực điện, trục quay 2800-3000 vòng/phút
- 6 pole, 6 cực điện, trục quay 900-1000 vòng/phút
2) Phân loại motor 30kw 40hp 380V

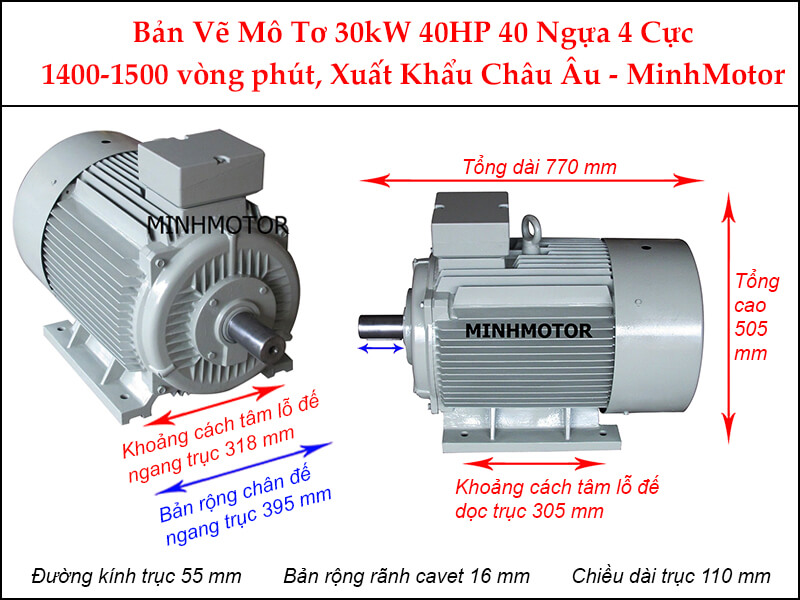

a) Motor 30kw 40hp 4 pole 3 pha chân đế
Motor điện 3 pha 40Hp 30kw chân đế 1400-1500 vòng như sau:
- Đường kính cốt trục: 55 mm
- Mã hàng: Y3-200L-4 30kw 4 cực điện Parma
- Tốc độ: 1470 - 1400 - 1500 vòng phút
- Khoảng cách tâm trục xuống mặt đất: 200 mm
- Lực momen: 198.85 Nm
- Dòng ampe định mức: 58 A
- Mã vòng bi trục ra mang tải (trục trước): 6312C3, mã bi phía sau đuôi motor: 6312C3
b) Động cơ 30kw 4 cực 380v bích 1400-1500 RPM
Động cơ điện 3 pha 40Hp 30kw 2 cực mặt bích 1400-1500 RPM kích thước như hình:
- Tốc độ: 4 cực điện
- Đường kính trục: 55 mm
- Đường kính mặt bích: 400 mm
- Đường kính lỗ bích: 19 mm
- Tổng chiều dài motor: 776 mm
Với motor 30kw 40hp B5, loại mặt bích không chân đế thì cách lắp đặt là ngửa lên trên hoặc úp xuống dưới như sau:
- Tốc độ trục quay: 1400-1500 vòng/phút
- Đường kính thân: 397mm
- Tổng chiều dài thân: 860mm
- Đường kính vành định vị: 300mm
- Đường kính ngoài mặt bích: 400mm
- Đường kính trục: 55mm

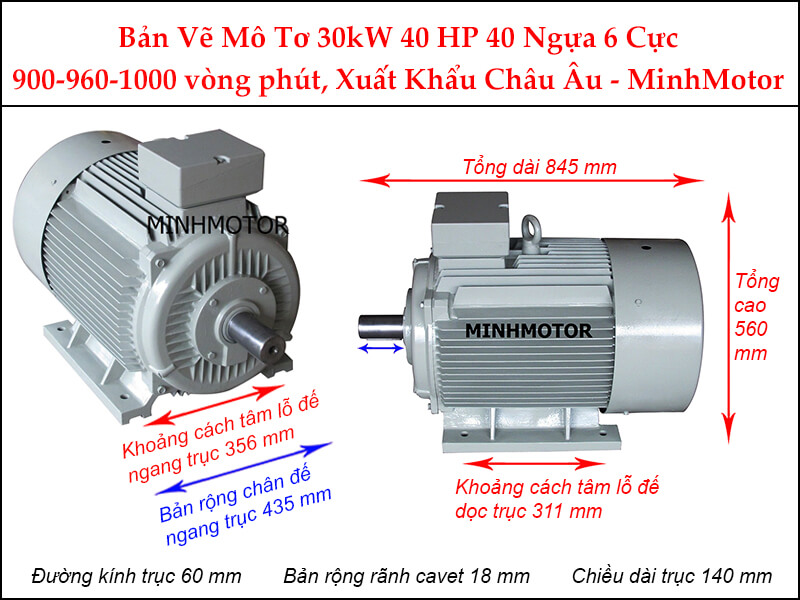

c) Motor 30kw 40hp 6 pole 3 pha chân đế 980 rpm
Motor 30kw 40hp 3 pha chân đế 900-1000 vòng kích thước như sau:
- Đường kính cốt trục: 60 mm
- Mã hàng: Y3-225M-6 30kw 6 cực điện Parma
- Tốc độ: 900 - 980 - 1000 vòng phút
- Khoảng cách tâm trục xuống mặt đất: 225 mm
- Lực momen: 298.5 Nm
- Dòng ampe định mức: 59.3 A
- Mã vòng bi trục ra mang tải (trục trước): 6313C3, mã bi phía sau đuôi motor: 6313C3
d) Động cơ 30kw 6 cực 3 pha mặt bích 900-1000 vòng
Motor 40hp 6 cực 3 pha mặt bích 900-1000 vòng trục 60 như sau:
- Tốc độ: 6 cực điện
- Đường kính trục: 60 mm
- Đường kính mặt bích: 450 mm
- Đường kính lỗ bích: 19 mm
- Tổng chiều dài motor: 839 mm
e) Motor 30kw 40hp 2 pole 3 pha chân đế
Motor 40Hp 30kw 3 pha chân đế 2900-3000 vòng trục 55 như sau:
- Đường kính cốt trục: 55 mm
- Mã hàng: Y3-200L1-2 30kw 2 cực điện Parma
- Tốc độ: 2800 - 2950 - 3000 vòng phút
- Khoảng cách tâm trục xuống mặt đất: 200 mm
- Lực momen: 99.09 Nm
- Dòng ampe định mức: 55.4 A
- Mã vòng bi trục ra mang tải (trục trước): 6312C3, mã bi phía sau đuôi motor: 6312C3

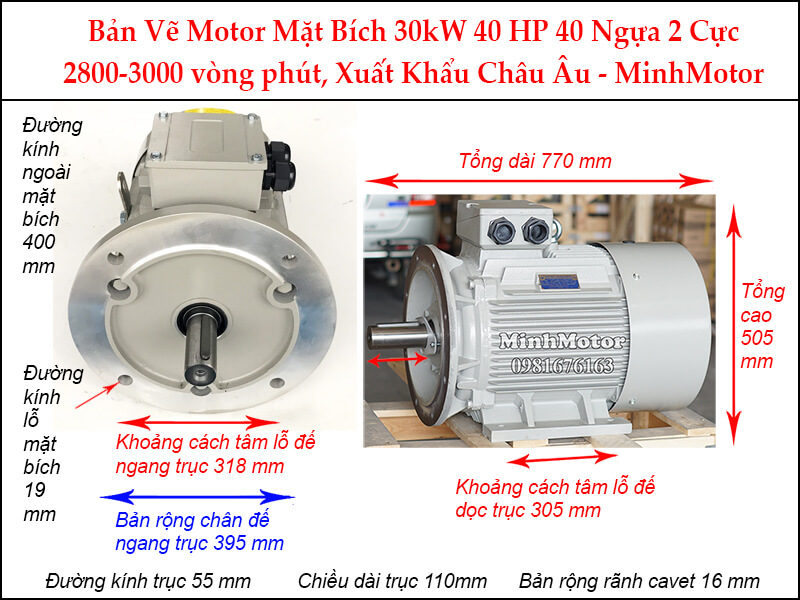

f) Động cơ 30kw 2 pole 3 pha mặt bích
Động cơ 40Hp 30kw 3 pha mặt bích 2900-3000 vòng trục 55mm có thông số dưới đây:
- Tốc độ: 2 cực điện
- Đường kính trục: 55 mm
- Đường kính mặt bích: 400 mm
- Đường kính lỗ bích: 19 mm
- Tổng chiều dài motor: 776 mm

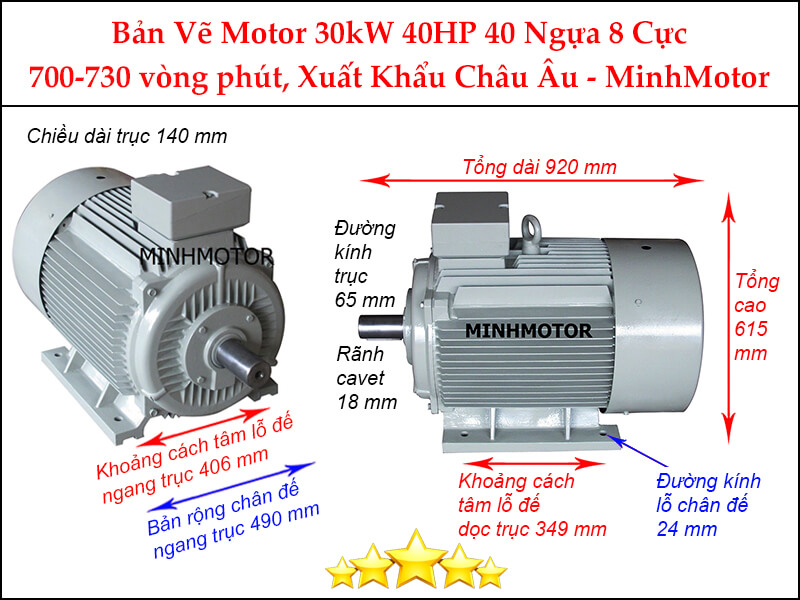

g) Động cơ điện 3 pha 40hp 30kw 8 pole chân đế
Động cơ 40Hp 30kw 8pole chân đế tốc độ 700 - 730 vòng/phút
- Đường kính cốt trục: 65 mm
- Mã hàng: Y3-250M-8 30kw 8 cực điện Parma
- Tốc độ: 700-730 vòng phút
- Khoảng cách tâm trục xuống mặt đất: 250 mm
- Lực momen: 396.17 Nm
- Dòng ampe định mức: 63 A
- Mã vòng bi trục ra mang tải (trục trước): 6314C3, mã bi phía sau đuôi motor: 6314C3
h) Motor điện 3 pha 40hp 30kw 700-720 vòng/phút mặt bích
Motor điện 40Hp 30kw 8 pole mặt bích
- Tốc độ: 8 cực điện
- Đường kính trục: 65 mm
- Đường kính mặt bích: 550 mm
- Đường kính lỗ bích: 19 mm
- Tổng chiều dài motor: 920 mm
3) Lựa chọn motor 40Hp 30kw
Motor 40Hp 30kw thương hiệu Parma là motor nhập khẩu phổ biến được rất nhiều khách hàng lựa chọn bởi những ưu điểm sau:
- Robot hóa tự động dây chuyền chế tạo rotor
- Giá cả rẻ nhất thị trường
- Động cơ tiết kiệm điện đạt chứng chỉ chất lượng châu Âu
- Tiết kiệm điện năng, hiệu suất làm việc cao
- Nguyên liệu chất lượng kiểm định theo tiêu chuẩn châu Âu: Ổ bi, nơi chứa vòng bi bạc đạn có độ dày hơn và bền hơn các motor thông thường
Ngoài ra còn có động cơ điện Parma 40Hp 30kw chạy 700 vòng, 600 vòng, 500 vòng/phút (8 cực, 10 cực, 12 cực) nhưng ít phổ biến hơn.
Đặc điểm motor điện 3 pha 40Hp 30kw Parma
- Quạt được làm mát bằng quạt lồng sóc làm mát bừng động cơ cảm ứng 3 pha có vỏ bọc bảo vệ IP55
- Cấu tạo hộp cực điện: 6 đầu dây ra, đấu điện 380v/660v, có mô men khởi động cao và phương pháp điều khiển tốc độ tốt nên có thể vận hành tải cao tốc độ thấp hơn
- Nhiệt độ làm việc lý tưởng: lên tới 50 độ C.
- Vòng bi bạc đạn cao cấp của hãng C & U, SKF – NSK của Đức
- Quy trình kiểm định xuất xưởng kỹ càng trước khi đóng gói.
- Tiêu chuẩn tiết kiệm điện năng: IE3, IE2, IE1 chứng nhận từ Châu Âu.
- Tiêu chuẩn chất lượng và an toàn điện: ISO 9001 được bộ Khoa Học VN chứng nhận
