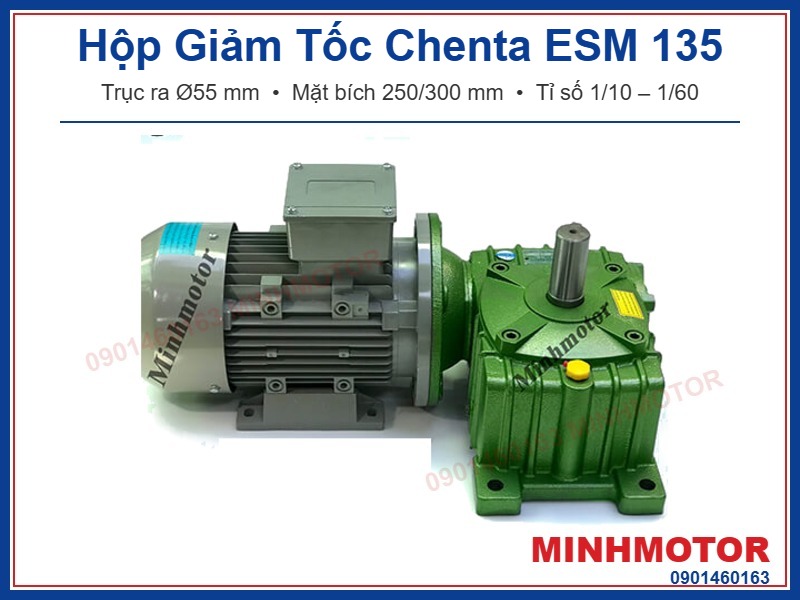

Hộp Giảm Tốc Chenta ESM 135 là hộp số trục vít – bánh vít một cấp, trục ra Ø55 mm thẳng đứng chĩa lên, gắn motor bằng mặt bích. Hộp do Chen Ta (CHENTA, Đài Loan) sản xuất, thuộc dòng hộp giảm tốc Chenta; trên thị trường còn gọi là VMW 135. Size 135 đi với motor 4 cực 2,2 – 7,5 kW, hợp nồi trộn, mâm xoay, cánh khuấy đáy bồn.
1) Hộp Giảm Tốc Chenta ESM 135 là gì?
ESM là mã Chenta cho kiểu trục ra đứng hướng lên, có bích motor, trong dòng hộp giảm tốc Đài Loan. Trục vít nằm ngang phía dưới, ngâm dầu. Số 135 là khoảng cách tâm trục vít – bánh vít (mm).
- Đọc mã: E – trục ra hướng lên; S – trục ra đặc; M – bích motor.
- Mã đầy đủ: ESM 135 – tỉ số – mã lực – hướng trục, ví dụ ESM 135 30 10 A.
- Tên tương đương: VMW, WPDO.
- Trục ra: Ø55 mm, đứng, chĩa lên.
- Tỉ số: 1/10, 1/15, 1/20, 1/30, 1/40, 1/50, 1/60.
- Motor 4 cực: 2,2 – 7,5 kW; bích chuẩn IEC hoặc NEMA.
Hộp thuộc nhóm hộp giảm tốc trục vít bánh vít trong danh mục hộp giảm tốc Đài Loan.
2) Thông số kỹ thuật hộp giảm tốc Chenta ESM 135
a) Bản vẽ hộp giảm tốc Chenta ESM 135
- Trục ra: Ø55 mm, dài 95 mm, then 15x5 mm.
- Mặt bích motor: Ø250 mm, tâm lỗ 215 mm, gờ định vị 180 mm; Ø300 mm, tâm lỗ 265 mm, gờ định vị 230 mm.
- Lỗ trục vào: Ø28 mm, Ø38 mm.
- Lỗ bắt chân đế Ø18 mm; chiều cao tổng 495 – 520 mm tùy bích.
- Dầu 7,5 lít; khối lượng ~90 kg.
b) Motor lắp được với hộp giảm tốc Chenta ESM 135
| Motor 4 cực | Khung motor | Trục motor | Bích dùng | Tỉ số phù hợp |
|---|
| 2,2 kW (3 HP) | 100 | Ø28 mm | Ø250 mm | 1/10 – 1/60 |
| 3,7 kW (5 HP) | 112 | Ø28 mm | Ø250 mm | 1/10 – 1/40 |
| 5,5 kW (7,5 HP) | 132 | Ø38 mm | Ø300 mm | 1/10 – 1/30 |
| 7,5 kW (10 HP) | 132 | Ø38 mm | Ø300 mm | 1/10 – 1/15 |
- Motor NEMA (inch) cần đặt bích NEMA riêng.
- Ngoài các tỉ số trên, motor vượt mã lực cho phép của size này.
c) Bảng mã lực – mô-men hộp giảm tốc Chenta ESM 135 theo tỉ số
Trục vào 1500 vòng/phút, chạy liên tục 8 – 10 giờ/ngày, tải không va đập. Tốc độ trục ra tính với motor 1400 vòng/phút và tỉ số thực.
| Tỉ số | Tốc độ trục ra | Mã lực vào cho phép | Mô-men ra cho phép | Tải treo cho phép |
|---|
| 1/10 | 135,5 vòng/phút | 16,50 HP | ~651 Nm | 340 kgf |
| 1/15 | 93,3 vòng/phút | 13,10 HP | ~745 Nm | 460 kgf |
| 1/20 | 68,3 vòng/phút | 9,26 HP | ~699 Nm | 600 kgf |
| 1/30 | 46,7 vòng/phút | 7,87 HP | ~829 Nm | 710 kgf |
| 1/40 | 35 vòng/phút | 5,74 HP | ~792 Nm | 770 kgf |
| 1/50 | 28 vòng/phút | 4,41 HP | ~741 Nm | 810 kgf |
| 1/60 | 23,3 vòng/phút | 3,58 HP | ~687 Nm | 810 kgf |
- Mô-men ra cho phép quy đổi từ kgf·m sang Nm (×9,81).
- Tải treo là lực kéo vuông góc tối đa lên đầu trục ra.
- Tỉ số 1/10 thực là 1/10,33; tỉ số 1/20 thực là 1/20,5 (răng so le).
d) Bảng moment hộp giảm tốc Chenta ESM 135 theo công suất motor
Bảng moment hộp giảm tốc Chenta ESM 135 motor 2,2 kW 4 cực
| Tỉ số | Tốc độ trục ra | Mô-men đạt được | Hệ số an toàn SF |
|---|
| 1/10 | 135,5 vòng/phút | ~131 Nm | 5,50 |
| 1/15 | 93,3 vòng/phút | ~182 Nm | 4,37 |
| 1/20 | 68,3 vòng/phút | ~248 Nm | 3,09 |
| 1/30 | 46,7 vòng/phút | ~338 Nm | 2,62 |
| 1/40 | 35 vòng/phút | ~441 Nm | 1,91 |
| 1/50 | 28 vòng/phút | ~538 Nm | 1,47 |
| 1/60 | 23,3 vòng/phút | ~604 Nm | 1,19 |
Bảng moment hộp giảm tốc Chenta ESM 135 motor 3,7 kW 4 cực
| Tỉ số | Tốc độ trục ra | Mô-men đạt được | Hệ số an toàn SF |
|---|
| 1/10 | 135,5 vòng/phút | ~220 Nm | 3,30 |
| 1/15 | 93,3 vòng/phút | ~306 Nm | 2,62 |
| 1/20 | 68,3 vòng/phút | ~417 Nm | 1,85 |
| 1/30 | 46,7 vòng/phút | ~568 Nm | 1,57 |
| 1/40 | 35 vòng/phút | ~742 Nm | 1,15 |
| 1/50 | 28 vòng/phút | ~904 Nm | 0,88 – vượt tải |
| 1/60 | 23,3 vòng/phút | ~1.015 Nm | 0,72 – vượt tải |
Bảng moment hộp giảm tốc Chenta ESM 135 motor 5,5 kW 4 cực
| Tỉ số | Tốc độ trục ra | Mô-men đạt được | Hệ số an toàn SF |
|---|
| 1/10 | 135,5 vòng/phút | ~327 Nm | 2,20 |
| 1/15 | 93,3 vòng/phút | ~455 Nm | 1,75 |
| 1/20 | 68,3 vòng/phút | ~620 Nm | 1,23 |
| 1/30 | 46,7 vòng/phút | ~844 Nm | 1,05 |
| 1/40 | 35 vòng/phút | ~1.103 Nm | 0,77 – vượt tải |
| 1/50 | 28 vòng/phút | ~1.344 Nm | 0,59 – vượt tải |
| 1/60 | 23,3 vòng/phút | ~1.509 Nm | 0,48 – vượt tải |
Bảng moment hộp giảm tốc Chenta ESM 135 motor 7,5 kW 4 cực
| Tỉ số | Tốc độ trục ra | Mô-men đạt được | Hệ số an toàn SF |
|---|
| 1/10 | 135,5 vòng/phút | ~445 Nm | 1,65 |
| 1/15 | 93,3 vòng/phút | ~621 Nm | 1,31 |
| 1/20 | 68,3 vòng/phút | ~846 Nm | 0,93 – vượt tải |
| 1/30 | 46,7 vòng/phút | ~1.151 Nm | 0,79 – vượt tải |
| 1/40 | 35 vòng/phút | ~1.505 Nm | 0,57 – vượt tải |
| 1/50 | 28 vòng/phút | ~1.833 Nm | 0,44 – vượt tải |
| 1/60 | 23,3 vòng/phút | ~2.058 Nm | 0,36 – vượt tải |
- SF = mã lực cho phép ÷ mã lực motor; SF dưới 1 là vượt tải.
- Tải va đập vừa hoặc chạy 10 – 24 giờ/ngày: cần SF ≥ 1,25.
- Tải va đập nặng: cần SF ≥ 1,5.
3) Ứng dụng hộp giảm tốc Chenta ESM 135
| Tỉ số | Tốc độ trục ra | Motor lớn nhất – mô-men | Máy hay dùng |
|---|
| 1/10 | 135,5 vòng/phút | 7,5 kW – ~445 Nm (SF 1,65) | Máy mài sàn công nghiệp |
| 1/15 | 93,3 vòng/phút | 7,5 kW – ~621 Nm (SF 1,31) | Máy khuấy bồn trung tâm đáy bồn |
| 1/20 | 68,3 vòng/phút | 5,5 kW – ~620 Nm (SF 1,23) | Mâm quay tháp làm mát nhỏ |
| 1/30 | 46,7 vòng/phút | 5,5 kW – ~844 Nm (SF 1,05) | Nồi trộn thức ăn, trộn hạt nhựa |
| 1/40 | 35 vòng/phút | 3,7 kW – ~742 Nm (SF 1,15) | Máy trộn chảo vữa, nồi trộn đất |
| 1/50 | 28 vòng/phút | 2,2 kW – ~538 Nm (SF 1,47) | Bàn xoay hàn bồn lớn (thêm xích) |
| 1/60 | 23,3 vòng/phút | 2,2 kW – ~604 Nm (SF 1,19) | Mâm quay lò sấy, bàn xoay phôi |
Máy trộn hạt nhựa đứng ~500 kg dùng hộp giảm tốc Chenta ESM 135
Bài toán: Thùng trộn hạt nhựa với hạt màu ~500 kg/mẻ, cánh trộn đáy thùng, cần ~47 vòng/phút.
Hiệu suất ESM 135 tỉ số 1/30: 5,90 ÷ 7,87 ≈ 75%.
Cách máy vận hành:
- Hộp đặt dưới đáy thùng, trục ra Ø55 mm gắn cánh trộn.
- Cánh trộn đẩy hạt từ đáy lên, đảo đều màu.
- Trộn 5 – 10 phút, xả qua van đáy.
Tính chọn:
- Tỉ số 1/30: trục ra ~46,7 vòng/phút.
- Motor 3,7 kW (5 HP), trục Ø28 mm, bích Ø250 mm: lắp vừa ESM 135.
- Mã lực cho phép ở 1/30: 7,87 HP, SF ≈ 1,57.
- Mô-men trục ra ≈ 25,2 × 30 × 0,75 ≈ 568 Nm.
- Mô-men cho phép: 84,5 kgf·m ≈ 829 Nm.
Vì sao dùng ESM 135 cho máy này:
- Trục ra đứng gắn thẳng cánh trộn, thùng thấp.
- Khởi động khi thùng đầy: SF từ 1,25.
- Vỏ gang chịu rung khi cánh trộn chạy đầy tải.
4) Ưu điểm hộp giảm tốc Chenta ESM 135
- Bích motor có cả chuẩn IEC và NEMA.
- Phớt dầu 2 môi giữ dầu, chặn bụi, hơi ẩm.
- Trục vít thép S45C nhiệt luyện, mài ren; bánh vít đồng nhôm ALBC3.
- Vỏ gang FC20, nặng ~90 kg, chịu rung tốt.
- Răng so le giúp bánh vít mòn đều.
- Hai cỡ bích Ø250 và Ø300 mm: lắp được motor 2,2 – 7,5 kW.
- Mô-men ra cho phép tới ~829 Nm ở tỉ số 1/30.
5) Lắp đặt và vận hành hộp giảm tốc Chenta ESM 135
- Đặt hộp trên nền vững, thoáng, dễ châm và xả dầu.
- Căn đồng tâm trục motor với lỗ trục vào.
- Trục ra nối máy nên dùng khớp nối răng.
- Lắp xong quay tay trục vào, thấy nhẹ, đều mới chạy.
- Chạy thử không tải trước khi lên tải.
- Dầu khoảng 7,5 lít: Mobil Gear 632, Shell Omala 320 hoặc dầu 80W-90.
- Thay dầu lần đầu sau 300 giờ, sau đó mỗi 2500 giờ; không trộn dầu khác loại.
- Vỏ trên 80°C hoặc có tiếng lạ: dừng máy kiểm tra ngay.
- Máy nâng hạ phải có phanh riêng.
6) Cách chọn hộp giảm tốc Chenta ESM 135 đúng tải
- Tỉ số = 1400 ÷ tốc độ máy cần.
- Tính tốc độ theo tỉ số thực 1/10,33 và 1/20,5.
- Mô-men máy cần nhân hệ số làm việc 1 – 1,5.
- So với mô-men ra cho phép ở bảng mục 2c.
- Kiểm tra SF theo motor ở bảng mục 2d.
- Lực kéo xích, dây đai dưới tải treo cho phép.
- Báo khung motor 100, 112, 132 khi đặt hàng. Ghi rõ chuẩn IEC hay NEMA.
7) Câu hỏi thường gặp về hộp giảm tốc Chenta ESM 135
- Chenta ESM 135 có phải VMW 135 không? Đúng. ESM là mã Chenta, VMW là tên thông dụng trên thị trường. Cùng trục ra đứng Ø55 mm, gắn motor bằng bích.
- Hộp Giảm Tốc Chenta ESM 135 gắn motor bao nhiêu kW? Motor 4 cực 2,2 kW (3 HP) ở tỉ số 1/10 – 1/60; 3,7 kW (5 HP) ở tỉ số 1/10 – 1/40; 5,5 kW (7,5 HP) ở tỉ số 1/10 – 1/30; 7,5 kW (10 HP) ở tỉ số 1/10 – 1/15.
- Chenta ESM 135 trục ra bao nhiêu? Trục ra Ø55 mm, dài 95 mm, then 15x5 mm.
- Chenta ESM 135 có những tỉ số nào? Có 1/10, 1/15, 1/20, 1/30, 1/40, 1/50, 1/60. Tốc độ trục ra với motor 4 cực từ ~135,5 xuống ~23,3 vòng/phút.
- Chenta ESM 135 tỉ số 1/30 gắn motor 5,5 kW kéo được bao nhiêu? Khoảng 844 Nm, trục ra ~46,7 vòng/phút. Mã lực cho phép 7,87 HP, SF ≈ 1,05.
- Chenta ESM 135 gắn motor 7,5 kW tỉ số 1/60 được không? Không. Mã lực cho phép ở 1/60 là 3,58 HP, thấp hơn 10 HP của motor. Hộp sẽ nóng và mòn bánh vít nhanh.
- Chenta ESM 135 dùng motor 1,5 kW được không? Không lắp thẳng được. Lỗ trục vào chỉ có Ø28, Ø38 mm, trục motor 1,5 kW là Ø24 mm.
- Vì sao tốc độ trục ra ESM 135 lệch so với tính toán? Do răng so le. Tỉ số 1/10 thực là 1/10,33 (trục ra ~135,5 vòng/phút), tỉ số 1/20 thực là 1/20,5 (~68,3 vòng/phút).
- Chenta ESM 135 lắp motor NEMA được không? Được, cần đặt bích NEMA riêng. Motor thông dụng ở Việt Nam là chuẩn IEC.
- Chenta ESM 135 có tự hãm không? Không chắc chắn. Tỉ số 1/50, 1/60 giữ tĩnh được một phần nhưng giảm dần khi mòn. Máy nâng hạ phải có phanh.
- Mới lắp Chenta ESM 135 cần làm gì trước khi chạy? Kiểm dầu đủ vạch, quay tay trục vào xem có kẹt không. Chạy không tải vài phút rồi mới lên tải.
- Tải treo cho phép trên trục ra ESM 135 là bao nhiêu? Từ 340 kgf ở tỉ số 1/10 tới 810 kgf ở tỉ số 1/60. Lực kéo xích, dây đai phải dưới mức này.
- Chenta ESM 135 chứa bao nhiêu dầu? Khoảng 7,5 lít.
- Bao lâu thay dầu Chenta ESM 135? Lần đầu sau 300 giờ chạy, rửa sạch trong hộp. Sau đó mỗi 2500 giờ.
- Vỏ Chenta ESM 135 nóng bao nhiêu thì phải dừng? Trên 80°C phải dừng kiểm tra. Hay gặp do quá tải, thiếu dầu, dầu sai loại hoặc lắp lệch tâm.
- Chenta ESM 135 kêu lạ khi chạy phải làm sao? Dừng máy, kiểm tra dầu, ổ bi, khớp nối và dị vật. Sửa xong chạy không tải thử lại trước khi lên tải.
