Motor giảm tốc 1.1kw còn gọi là động cơ giảm tốc 1.1kw tỉ số truyền 30, ratio 30, giảm 30 lần có công dụng làm: motor khuấy nhiên liệu, máy trộn bê tông xi măng gầu tải, vít tải cát đá gạch, máy sục khí tạo oxy nuôi thủy sản, gắn vào động cơ điện phòng nổ thành máy khai thác khoáng sản trong hầm mỏ, than, quặng kim loại.
Tốc độ trục ra motor giảm tốc 1.5hp tỉ số truyền 30, nghĩa là hộp số giảm tốc độ motor đi 30 lần. Được tính như sau, motor 1400, 1450, 1500 vòng / 30 = 46.67, 48.33, 50 vòng / phút.
Tốc độ motor giảm tốc 1.5HP tải nặng còn có các ratio sau: 28.73, 28.83, 29.88, 30.18 . Tốc độ trục ra trong khoảng 39 tới 56 vòng / 1 phút.
Điện áp: 3 pha 220v/380v
Nguyên liệu: trục thép tôi nhiệt luyện theo công nghệ Nhật, bánh răng tiện bằng máy CNC của Đức.
Ưu điểm của động cơ bánh răng 1.5hp 1.1kw tỉ số truyền 1/30, ratio 30 của công ty Hồng Phúc là: đạt tiêu chuẩn Nhật bản, giá ưu đãi nhất 64 tỉnh thành Việt Nam, bảo hành 2-3 năm, dài nhất toàn thị trường, vòng bi tiêu chuẩn Ý, dây đồng đạt chuẩn như hàng Đức, chống hao tiền điện, tuổi thọ thiết bị dài 8-9 năm.
1) Bản vẽ động cơ giảm tốc 1.1kw 1.5Hp 1/30, trục 32 mm chân đế
Kích thước motor giảm tốc 1.1kw 1.5hp tỉ số truyền 1/30 ratio 30 trục 32 chân đế:
- Tổng dài: 439 mm, Tổng cao: 218 mm
- Đường kính trục: 32 mm, Chiều dài trục: 55 mm
- Khoảng cách tâm lỗ đế ngang trục: 170 mm
- Khoảng cách tâm lỗ đế dọc trục: 130 mm
- Bản rộng chân đế ngang trục: 213.5 mm
- Độ dài chân đế dọc trục: 160 mm
2) Thông số động cơ giảm tốc 1.1kw 1.5Hp 1/30, trục 32 mm mặt bích
Kích thước động cơ giảm tốc 1.1kw 1.5hp tỉ số truyền 1/30 ratio 30 trục 32 mặt bích:
- Tổng dài: 436 mm, Chiều dài trục: 55 mm
- Chiều ngang mặt bích: 223 mm, Chiều dài mặt bích: 242 mm
- Đường kính trục: 32 mm, Đường kính lỗ mặt bích: 14 mm
- Bản rộng rãnh cavet: 10 mm
3) Thông số motor giảm tốc 1.5hp 1.1kw 1/30, trục 40 mm chân đế
Kích thước motor giảm tốc 1.1kw 1.5hp tỉ số truyền 1/30 ratio 30 trục 40 chân đế:
- Độ dài chân đế dọc trục: 190 mm
- Tổng dài: 470 mm
- Tổng cao: 266 mm
- Đường kính trục: 40 mm
- Chiều dài trục: 65 mm, Bản rộng rãnh cavet: 10 mm
- Khoảng cách tâm lỗ đế ngang trục: 210 mm
- Khoảng cách tâm lỗ đế dọc trục: 150 mm
- Bản rộng chân đế ngang trục: 264 mm
4) Thông số motor giảm tốc 1.5hp 1.1kw 1/30, trục 40 mm mặt bích
Kích thước motor giảm tốc 1.1kw 1.5hp tỉ số truyền 1/30 ratio 30 trục 40 mặt bích:
- Bản rộng rãnh cavet: 10 mm
- Tổng dài: 470 mm, Chiều dài trục: 65 mm
- Chiều ngang mặt bích: 275 mm, Chiều dài mặt bích: 300 mm
- Đường kính trục: 40 mm, Đường kính lỗ mặt bích: 16 mm
5) Bản vẽ motor giảm tốc 1.1kw 1.5hp 1/30, trục 50 mm chân đế
Kích thước motor giảm tốc 1.1kw 1.5hp tỉ số truyền 1/30 ratio 30 trục 50 chân đế:
- Độ dài chân đế dọc trục: 212 mm
- Tổng dài: 517 mm
- Tổng cao: 327 mm
- Đường kính trục: 50 mm
- Chiều dài trục: 77 mm, Bản rộng rãnh cavet: 14 mm
- Khoảng cách tâm lỗ đế ngang trục: 265 mm
- Khoảng cách tâm lỗ đế dọc trục: 170 mm
- Bản rộng chân đế ngang trục: 335 mm

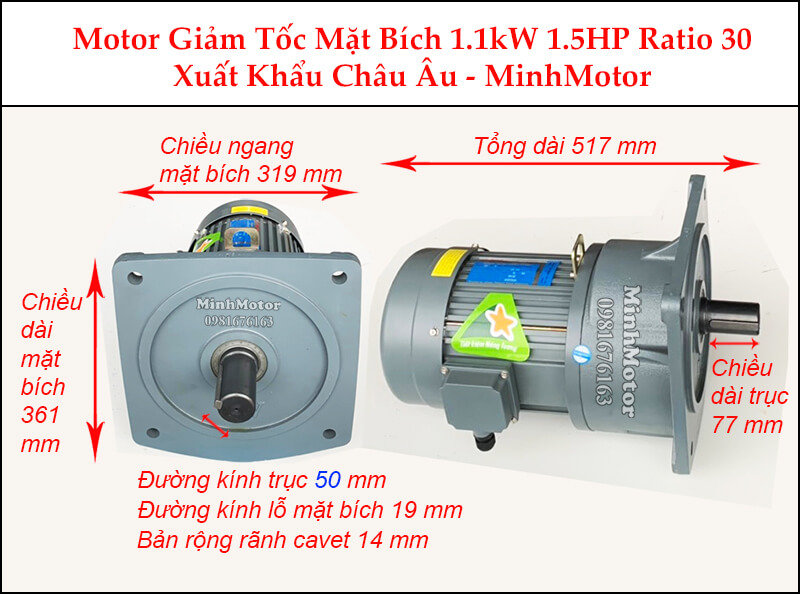

6) Kích thước motor giảm tốc 1.1kw 1.5hp 1/30, trục 50 mm mặt bích
Kích thước motor giảm tốc 1.5hp 1.1kw tỉ số truyền 1/30 ratio 30 trục 50 mặt bích:
- Bản rộng rãnh cavet: 14 mm
- Tổng dài: 517 mm, Chiều dài trục: 77 mm
- Chiều ngang mặt bích: 319 mm, Chiều dài mặt bích: 361 mm
- Đường kính trục: 50 mm, Đường kính lỗ mặt bích: 19 mm
