Động Cơ Điện Việt Hung 7.5Hp 5.5Kw

Động cơ điện Việt Hung 7.5HP 5.5kW (motor VIHEM 5.5kW 7.5 ngựa) là motor 3 pha rotor lồng sóc 220/380V – 50Hz, vỏ gang chân đế, cách điện cấp F, chạy liên tục S1. Bản 4 cực mã 3K132S4 quay ~1445 vòng/phút, dòng ~19/11 A, mô-men ~36 Nm.

Hiệu suất ~88,5%, nặng ~58 kg, trục 38 mm. Bản 6 cực quay ~960 vòng/phút, mô-men ~55 Nm, trục 42 mm cho máy cần lực lớn tốc độ thấp.

Mục lục

• 1. Thông số kỹ thuật động cơ điện Việt Hung 7.5HP 5.5kW 4 cực và 6 cực
• 2. Ứng dụng motor Việt Hung 5.5kW và ví dụ chế tạo máy băm nhựa phế liệu
• 3. Ưu điểm động cơ điện Việt Hung 5.5kW 7.5HP
• 4. Câu hỏi thường gặp về động cơ điện Việt Hung 7.5HP 5.5kW

1. Thông số kỹ thuật động cơ điện Việt Hung 7.5HP 5.5kW 4 cực và 6 cực

• Tem 220/380V: lưới 380V đấu sao. Nguồn yếu dùng khởi động mềm hoặc biến tần.
• Bản 4 cực tâm trục 132 mm, bản 6 cực tâm trục 160 mm – khác chân đế, khác trục.
• Dòng chạy có tải không vượt dòng định mức trên tem.

a. Động cơ điện Việt Hung 5.5kW 7.5HP 4 cực 1445 vòng/phút – trục 38 mm

b. Động cơ điện Việt Hung 5.5kW 7.5HP 6 cực 960 vòng/phút – trục 42 mm

2. Ứng dụng motor Việt Hung 5.5kW và ví dụ chế tạo máy băm nhựa phế liệu

• Motor Việt Hung 5.5kW 4 cực kéo máy băm nhựa phế liệu, máy xay chai PET, can nhựa, màng nilon cho vựa ve chai, xưởng tái chế.
• Kéo máy nghiền giấy vụn, máy nghiền xốp EPS thành hạt trộn bê tông nhẹ.
• Motor 7.5HP 6 cực qua hộp giảm tốc kéo máy cán ép phế liệu, máy đóng kiện giấy cuộn tay.
• Motor 5.5kW 3 pha kéo máy bào 2 mặt gỗ, máy cưa đĩa bàn trượt trong xưởng nội thất.
• Kéo máy nén khí piston 7.5HP cho tiệm sửa xe, xưởng phun sơn.

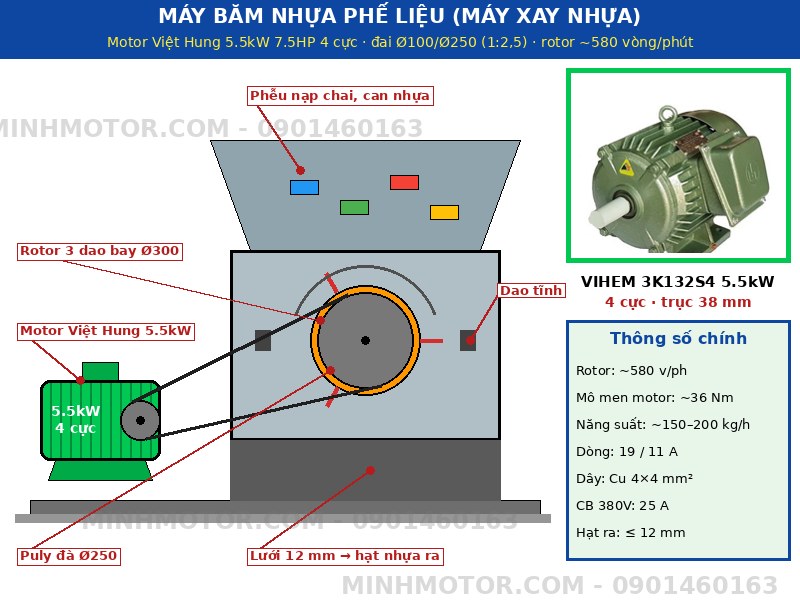

a. Máy băm nhựa phế liệu dùng motor Việt Hung 5.5kW 4 cực, đai Ø100/Ø250

• Máy: băm chai PET, can nhựa HDPE, két bia, ống nhựa vụn thành hạt ≤ 12 mm để rửa, ép hạt tái sinh.
• Rotor Ø300 × dài 400 mm, 3 dao bay, 2 dao tĩnh, lưới đáy lỗ 12 mm.
• Motor Việt Hung 5.5kW 4 cực truyền đai Ø100/Ø250; puly Ø250 làm luôn bánh đà.
• Năng suất ~150–200 kg/giờ với chai PET, ~100–150 kg/giờ với nhựa cứng dày.

b. Cách máy băm nhựa vận hành

• Bật motor khi buồng băm trống. Rotor lên ~580 vòng/phút sau ~3 giây.
• Thả từng nắm phế liệu vào phễu, không đổ dồn cả bao.
• Dao bay cắt nhựa vào cạnh dao tĩnh như kéo cắt, mỗi vòng 3 lần cắt.
• Mảnh nhựa nhỏ hơn 12 mm lọt lưới xuống thùng hứng hoặc quạt hút sang bể rửa.
• Mảnh to quay vòng, bị cắt tiếp tới khi lọt lưới.

c. Tính tốc độ rotor và lực cắt với motor 5.5kW 1445 vòng/phút

• Tốc độ rotor: 1445 × 100 / 250 ≈ ~580 vòng/phút.
• Tốc độ mép dao: 3,14 × 0,3 × 580 / 60 ≈ 9,1 m/s – cắt gọn, ít nóng chảy nhựa.
• Mô-men motor: 5500 × 9,55 / 1445 ≈ 36 Nm. Trên rotor ≈ 36 × 2,5 × 0,95 ≈ 86 Nm.
• Lực cắt định mức ở mép dao: 86 / 0,15 ≈ ~570 N. Bánh đà Ø250 cấp thêm lực khi gặp nhựa dày.
• Motor 2 cực 2900 vòng/phút phải dùng đai 1:5, puly rotor Ø500 – máy to, khó che chắn.

d. Vì sao chọn motor Việt Hung 5.5kW 4 cực cho máy băm nhựa

• Tỉ số đai 1:2,5 vừa đủ, puly rotor kiêm bánh đà, máy gọn trên khung 1 m².
• Mô-men khởi động 2,2 lần định mức: khởi động được khi còn mảnh nhựa kẹt giữa dao.
• Vỏ gang 58 kg chịu va đập liên tục khi dao gặp nhựa cứng, đầu chai.
• Hiệu suất ~88,5%: vựa chạy 8–10 giờ/ngày, tiền điện thấp hơn motor hiệu suất kém.
• Dòng 11 A ở 380V: CB 25 A, cáp 4 mm². Nguồn 3 pha yếu ở vựa ve chai: thêm khởi động mềm 5.5kW.
• Trục 38 mm, then 10 mm: puly đai B 2 rãnh thông dụng.

3. Ưu điểm động cơ điện Việt Hung 5.5kW 7.5HP

• Hiệu suất ~88,5%, cos φ 0,86: tiết kiệm điện khi chạy dài ca.
• Dây quấn 100% đồng, cách điện cấp F, chịu tải va đập.
• Vỏ gang 58 kg chịu rung, ít nứt chân đế.
• Có 2 bản 4 cực, 6 cực cùng 5.5kW: chọn đúng tốc độ máy.
• Rotor gia công CNC, cân bằng tốt, vòng bi bền.
• Dịch vụ sửa chữa, quấn lại dây motor Việt Hung phổ biến trong nước.

4. Câu hỏi thường gặp về động cơ điện Việt Hung 7.5HP 5.5kW

• Động cơ điện Việt Hung 5.5kW dòng bao nhiêu ampe? Bản 4 cực ~19 A ở 220V, ~11 A ở 380V. Bản 6 cực ~21,8 A / ~12,6 A.
• Motor Việt Hung 7.5HP 4 cực quay bao nhiêu vòng? ~1445 vòng/phút. Bản 6 cực ~960 vòng/phút.
• Motor Việt Hung 5.5kW nên chọn 4 cực hay 6 cực? Chọn 4 cực cho máy băm, máy nén khí, máy bào qua dây đai. Chọn 6 cực khi cần ~55 Nm tốc độ thấp hoặc ghép hộp giảm tốc tải nặng.
• Motor Việt Hung 5.5kW chạy điện 1 pha được không? Được, qua biến tần 5.5kW vào 1 pha 220V ra 3 pha 220V. Motor đấu tam giác, dòng vào biến tần ~40–45 A, CB 1 pha 50–63 A.
• Trục motor Việt Hung 5.5kW bao nhiêu? Bản 4 cực trục 38 mm, then 10 mm, dài 80 mm. Bản 6 cực trục 42 mm, then 12 mm, dài 110 mm.
• Motor Việt Hung 5.5kW nặng bao nhiêu? Bản 4 cực ~58 kg. Cần 2 người hoặc pa lăng khi lắp.
• Motor Việt Hung 5.5kW lắp hộp giảm tốc được không? Được. Mô-men ra ≈ 36 Nm × tỉ số × hiệu suất. Tỉ số 1/25 bánh răng ra ~58 vòng/phút, ~850 Nm.
• Motor Việt Hung 5.5kW cần aptomat, khởi động từ cỡ nào? CB 25 A, khởi động từ 25 A, rơ le nhiệt chỉnh ~11 A (4 cực) ở 380V. Cáp đồng 4 mm².
• Motor Việt Hung 5.5kW khởi động sao – tam giác được không? Không. Tem 220/380V ở lưới 380V phải đấu sao. Muốn giảm dòng khởi động dùng khởi động mềm hoặc biến tần.
• Motor Việt Hung 5.5kW chạy liên tục cả ngày được không? Được. Chế độ S1, dòng chạy dưới 11 A ở 380V là an toàn.
• Motor Việt Hung 5.5kW nóng vỏ bao nhiêu là bình thường? ~60–75°C khi đủ tải. Trên 90°C là quá tải hoặc chụp quạt bị bụi bít.
• Máy băm dùng motor Việt Hung 5.5kW hay kẹt, nhảy rơ le thì sửa thế nào? Mài lại dao, chỉnh khe dao bay – dao tĩnh ~0,3–0,5 mm. Dao cùn làm dòng tăng 20–30%.
• Motor Việt Hung 5.5kW đứt đai liên tục là do đâu? Puly lệch, đai căng quá hoặc chùng quá. Căn thẳng 2 puly, chỉnh độ võng ~10–15 mm.
• Motor Việt Hung 5.5kW kêu ù, không quay thì làm gì? Cắt điện ngay, đo đủ 3 pha. Kiểm tra cầu chì, tiếp điểm khởi động từ, đầu cốt trong hộp cực.
