Hộp Giảm Tốc Trục Vít WPA Size 80

4.681 reviews

Hộp giảm tốc trục vít WPA size 80 là hộp số phổ biến trong ngành công nghiệp có chất lượng cao không gỉ, truyền tải ổn định với tiếng ồn thấp. Bánh răng và con sâu được sản xuất bằng cách xử lý nhiệt theo tiêu chuẩn châu Âu, vòng bi, phớt dầu và các bộ phận đều được chuẩn hóa.

Tỉ số truyền của hộp giảm tốc trục vít WPA size 80 = 5, 10, 15, 20, 25, 30, 40, 50, 60

Ứng dụng hộp số trục vít WPA size 80 nó có khả năng chịu lực và mài mòn tốt chủ yếu phù hợp để truyền giảm tốc cho các thiết bị cơ khi khác nhau như ngành nhựa, máy sấy bột ngũ gốc, luyện kim, nâng hạ vận chuyển, đồ uống.

1) Thông số kích thước hộp giảm tốc trục vít WPA size 80

thông số kích thước hộp giảm tốc trục vít wpa size 80

  • A = Tổng chiều ngang = 261 mm, B = Tổng chiều dọc = 214 mm
  • H = Tổng cao = 268 mm, LC = Đường kính mặt bích ngoài = 200 mm
  • E = Khoảng cách 2 tâm lỗ đế dọc = 135 mm
  • F = Khoảng cách tâm lỗ đế ngang trục = 180 mm
  • U = Đường kính trục vào = 22 mm
  • S = Đường kính trục ra = 32 mm

Phương pháp lắp đặt giảm tốc WPA có thể nối với động cơ qua khớp nối, puli hoặc nhông xích như hình dưới.

Ngoài ra có thể dùng motor bích gắn với hộp số mặt bích, có thể xem kích thước lắp đặt như sau:

phương pháp lắp đặt hộp số giảm tốc wpa size 80

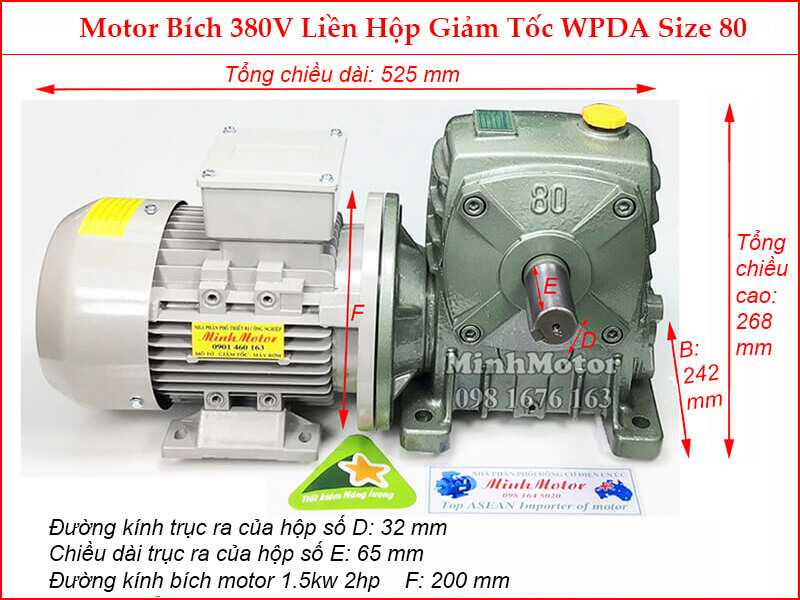

2) Motor liền hộp giảm tốc mặt bích WPDA Size 80

motor liền hộp giảm tốc mặt bích wpda size 80

  • A = Tổng chiều dài = 525 mm
  • B = Tổng chiều ngang = 242 mm
  • C = Tổng chiều cao = 268 mm
  • D = Đường kính trục ra của hộp số = 32 mm
  • E = Chiều dài trục ra của hộp số = 65 mm
  • F = Đường kính bích motor = 200 mm

3) Thiết kế lắp đặt hộp số giảm tốc WPA size 80

Tỷ số truyền càng nhỏ thì tốc độ vòng quay càng lớn, mời quý vị tham khảo thêm tốc độ vòng quay của trục ra ứng với từng tỉ số truyền:

  • Trục ra 280 - 300 vòng/1 phút khi Ratio = 5, thị trường miền Nam gọi là 1/5, lực momen = 70 Nm
  • Trục ra 140 - 150 vòng/1 phút khi Ratio = 10, thị trường miền Nam gọi là 1/10, lực momen = 83 Nm
  • Trục ra 93 - 100 vòng/1 phút khi Ratio = 15, thị trường miền Nam gọi là 1/15, lực momen = 98 Nm
  • Trục ra 70 - 75 vòng/1 phút khi Ratio = 20, thị trường miền Nam gọi là 1/20, lực momen = 101 Nm
  • Trục ra 56 - 60 vòng/1 phút khi Ratio = 25, thị trường miền Nam gọi là 1/25, lực momen = 112 Nm
  • Trục ra 46.7 - 50 vòng/1 phút khi Ratio = 30, thị trường miền Nam gọi là 1/30, lực momen = 99 Nm
  • Trục ra 35 - 37.5 vòng/1 phút khi Ratio = 40, thị trường miền Nam gọi là 1/40, lực momen = 104 Nm
  • Trục ra 28 - 30 vòng/1 phút khi Ratio = 50, thị trường miền Nam gọi là 1/50, lực momen = 113 Nm
  • Trục ra 23.3 - 25 vòng/1 phút khi Ratio = 60, thị trường miền Nam gọi là 1/60, lực momen = 113 Nm

Mời quý vị xem thêm các tư thế lắp đặt khác của hộp giảm tốc trục vít size 80 dưới đây:

thiết kế lắp đặt hộp số giảm tốc wpa size 80

/ /
