Hộp Giảm Tốc Trục Vít WPA Size 70

8.083 reviews

Hộp giảm tốc trục vít WPA size 70 là một trong những hộp số giảm tốc trục vít phổ biến nhất trong ngành công nghiệp.

Cấu tạo hộp số gồm 1 trục vít (guồng xoắn) còn gọi là trục vào làm bằng thép và bánh răng (bánh nhông) làm bằng đồng thau gắn liền với trục ra, các linh kiện này được quay trên ổ bi (bạc đạn) và được bọc bởi 1 vỏ gang.

Tỉ số truyền của hộp giảm tốc trục vít WPA size 70 = 5, 10, 15, 20, 35, 40, 50, 60.

Ứng dụng hộp số trục vít WPA size 70 trong máy sục khí nuôi hải sản, máy sấy bột ngũ gốc, máy trộn xi măng xây nhà, tời kéo phà vận chuyển hàng hóa.

1) Thông số kích thước hộp giảm tốc trục vít WPA size 70

Thông số kích thước hộp giảm tốc trục vít WPA size 70

  • A = Tổng chiều ngang = 231 mm, B = Tổng chiều dọc = 194 mm
  • H = Tổng cao = 236 mm, LC = Đường kính mặt bích ngoài = 200 mm
  • E = Khoảng cách tâm lỗ đế dọc = 115 mm
  • F = Khoảng cách tâm lỗ đế ngang trục = 150 mm
  • U = Đường kính trục vào = 18 mm
  • S = Đường kính trục ra = 28 mm

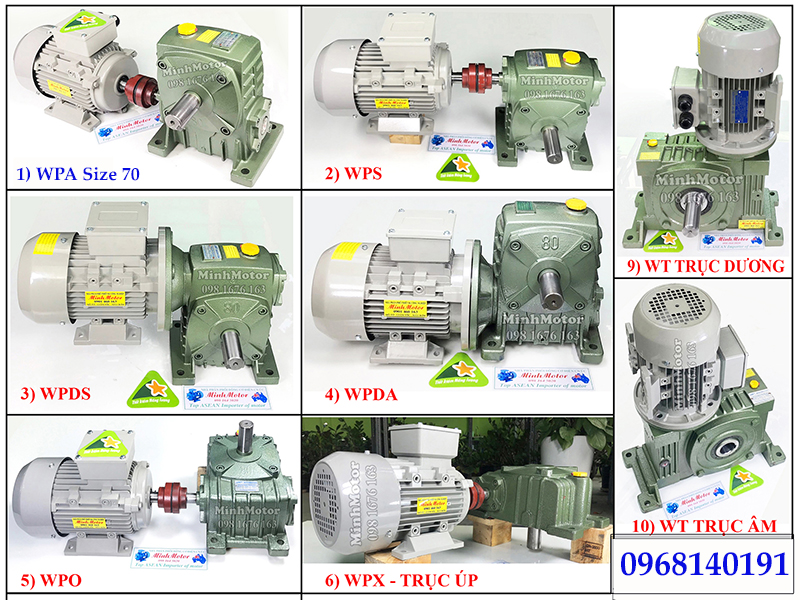

Phương pháp lắp đặt giảm tốc WPA có thể nối với động cơ qua khớp nối, puli hoặc nhông xích như hình dưới.

Ngoài ra có thể dùng motor bích gắn với hộp số mặt bích, có thể xem kích thước lắp đặt như sau:

kích thước lắp đặt hộp giảm tốc wpa size 70

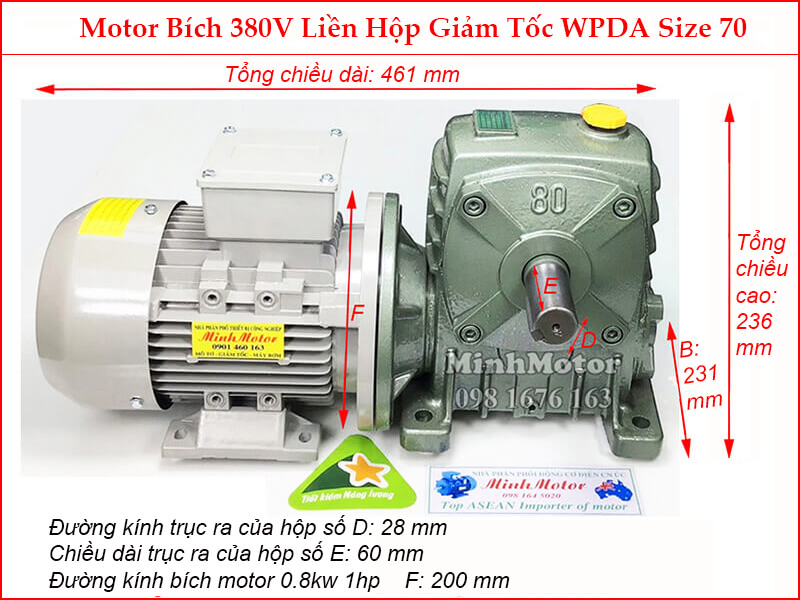

2) Motor liền hộp giảm tốc mặt bích WPDA Size 70

Motor liền hộp giảm tốc mặt bích WPDA Size 70

  • A = Tổng chiều dài = 461 mm
  • B = Tổng chiều ngang = 231 mm
  • C = Tổng chiều cao = 236 mm
  • D = Đường kính trục ra của hộp số = 28 mm
  • E = Chiều dài trục ra của hộp số = 60 mm
  • F = Đường kính bích motor = 200 mm

3) Thiết kế lắp đặt hộp số giảm tốc WPA size 70

Tỷ số truyền càng nhỏ thì tốc độ vòng quay càng lớn, mời quý vị tham khảo thêm tốc độ vòng quay của trục ra ứng với từng tỉ số truyền:

  • Trục ra 280 - 300 vòng/1 phút khi Ratio = 5, thị trường miền Nam gọi là 1/5, lực momen = 70 Nm
  • Trục ra 140 - 150 vòng/1 phút khi Ratio = 10, thị trường miền Nam gọi là 1/10, lực momen = 83 Nm
  • Trục ra 93 - 100 vòng/1 phút khi Ratio = 15, thị trường miền Nam gọi là 1/15, lực momen = 98 Nm
  • Trục ra 70 - 75 vòng/1 phút khi Ratio = 20, thị trường miền Nam gọi là 1/20, lực momen = 101 Nm
  • Trục ra 56 - 60 vòng/1 phút khi Ratio = 25, thị trường miền Nam gọi là 1/25, lực momen = 112 Nm
  • Trục ra 46.7 - 50 vòng/1 phút khi Ratio = 30, thị trường miền Nam gọi là 1/30, lực momen = 99 Nm
  • Trục ra 35 - 37.5 vòng/1 phút khi Ratio = 40, thị trường miền Nam gọi là 1/40, lực momen = 104 Nm
  • Trục ra 28 - 30 vòng/1 phút khi Ratio = 50, thị trường miền Nam gọi là 1/50, lực momen = 113 Nm
  • Trục ra 23.3 - 25 vòng/1 phút khi Ratio = 60, thị trường miền Nam gọi là 1/60, lực momen = 113 Nm

Mời quý vị xem thêm các tư thế lắp đặt khác của hộp giảm tốc trục vít size 70 dưới đây:

thiết kế lắp đặt hộp số giảm tốc wpa size 70

/ /
